Tìm hiểu nguyên lý hoạt động của động cơ hơi nước

10/04/2026 Nghị Nextfan 23 lượt xem

Động cơ hơi nước từng tạo nên bước ngoặt lớn trong lịch sử công nghiệp và giao thông vận tải. Bằng cách đun nước để tạo hơi áp suất cao, thiết bị này chuyển hóa nhiệt năng thành cơ năng, giúp piston chuyển động và vận hành máy móc. Theo dõi bài viết dưới đây để hiểu rõ hơn về cấu tạo cũng như nguyên lý hoạt động của động cơ hơi nước.

Động cơ hơi nước là gì?

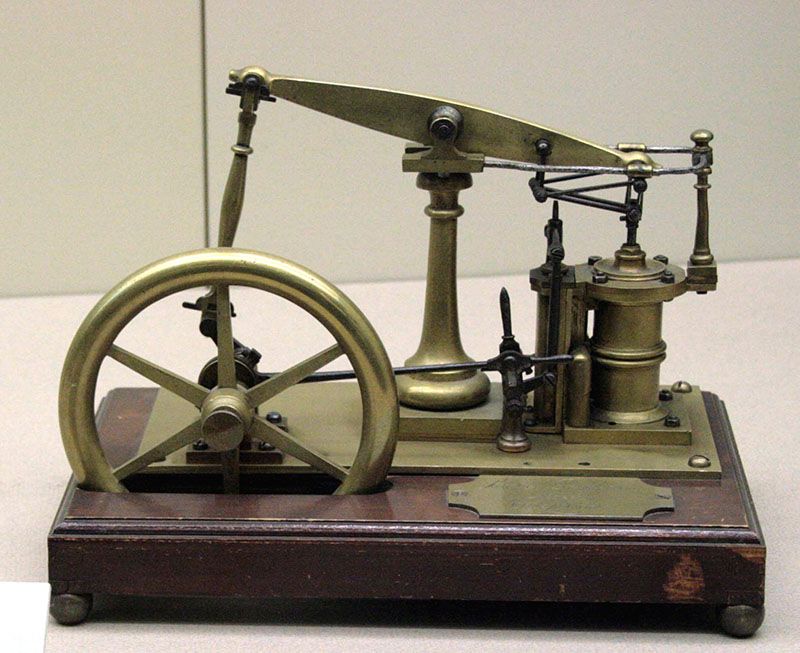

Động cơ hơi nước là một loại động cơ nhiệt, sử dụng năng lượng của hơi nước để tạo ra công cơ học. Về bản chất, thiết bị này biến nhiệt năng thành chuyển động thông qua quá trình đun nước, tạo hơi áp suất cao rồi đưa hơi vào bộ phận truyền động như piston hoặc tuabin.

Khác với động cơ đốt trong, động cơ hơi nước thuộc nhóm động cơ đốt ngoài. Nhiên liệu như than, củi, dầu hoặc khí đốt được đốt trong lò riêng để làm nóng nước trong nồi hơi. Nhiệt lượng không tác động trực tiếp lên piston mà được truyền qua nước, tạo thành hơi nước có nhiệt độ và áp suất cao.

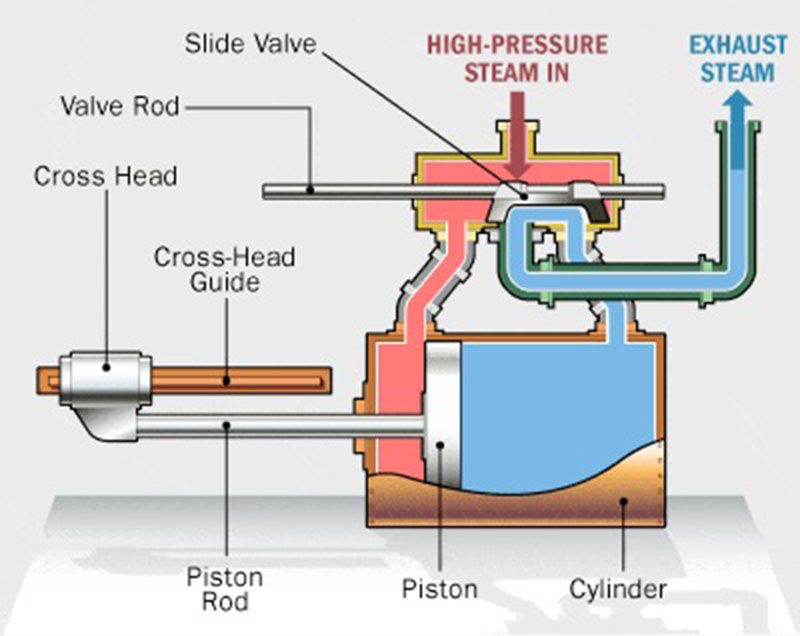

Cấu tạo của động cơ hơi nước

Động cơ hơi nước cấu tạo gồm các bộ phận chính dưới đây:

Nồi hơi (Boiler)

Nồi hơi là bộ phận tạo ra hơi nước cho toàn bộ động cơ. Nước được đưa vào nồi, sau đó nhận nhiệt từ lò đốt sử dụng than, củi, dầu, khí đốt hoặc nguồn nhiệt phù hợp. Khi nhiệt độ tăng, nước chuyển thành hơi; hơi tiếp tục được tích tụ hoặc gia nhiệt để đạt áp suất cần thiết trước khi đưa đến bộ phận làm việc.

Nồi hơi thường gồm các bộ phận chính:

Buồng đốt để tạo nhiệt.
Bề mặt truyền nhiệt giúp truyền nhiệt từ khí nóng sang nước.
Khoang chứa nước và khoang chứa hơi.
Đường ống dẫn hơi.
Van an toàn, đồng hồ áp suất và các thiết bị kiểm soát khác.

Trong các nhà máy hơi nước, nồi hơi thường kết hợp lò đốt với các bề mặt truyền nhiệt để biến nước thành hơi phục vụ quá trình tạo công. Do hơi nước có thể đạt áp suất và nhiệt độ cao, nồi hơi phải được thiết kế, kiểm định và vận hành theo yêu cầu an toàn nghiêm ngặt.

Xy lanh và piston

Xy lanh là buồng hình trụ, bên trong chứa piston và chịu trách nhiệm dẫn hướng cho piston chuyển động qua lại. Không gian bên trong xy lanh cần được gia công chính xác để hạn chế rò rỉ hơi, đồng thời giảm ma sát trong quá trình vận hành.

Piston là chi tiết dạng đĩa hoặc trụ, chuyển động tịnh tiến trong lòng xy lanh. Khi van đưa hơi nước áp suất cao vào một phía piston, áp suất hơi tác dụng lên bề mặt piston và tạo ra lực đẩy. Piston sau đó truyền lực qua cần piston, thanh truyền đến trục khuỷu.

Van phân phối

Van phân phối có nhiệm vụ điều khiển dòng hơi đi vào và đi ra khỏi xy lanh. Đây là bộ phận quyết định thời điểm cấp hơi, thời điểm ngắt hơi và hướng tác động của hơi lên piston.

Trong một chu kỳ làm việc, van phân phối thường thực hiện các chức năng:

Mở đường cho hơi mới đi vào một phía của xy lanh.
Đóng đường cấp hơi khi piston đã đi được một phần hành trình.
Cho phép hơi giãn nở tiếp tục đẩy piston.
Mở đường xả để đưa hơi đã sử dụng ra ngoài.
Đảo chiều cấp hơi sang phía đối diện để piston quay trở lại.

Các động cơ đơn giản có thể sử dụng van trượt, trong khi những thiết kế khác dùng van piston hoặc hệ thống van phức tạp hơn. Cơ cấu van thường liên kết với trục khuỷu để đóng mở đúng thời điểm và duy trì chuyển động theo chu kỳ.

Ống dẫn hơi

Ống dẫn hơi kết nối nồi hơi với van phân phối và xy lanh hoặc tuabin. Bộ phận này đưa hơi nước từ nơi tạo hơi đến nơi thực hiện công, đồng thời phải chịu được nhiệt độ và áp suất cao.

Một hệ thống ống dẫn hơi thường gồm:

Ống hơi chính dẫn hơi từ nồi hơi.
Van khóa để ngắt dòng khi bảo trì hoặc xử lý sự cố.
Van điều chỉnh lưu lượng và áp suất.
Mối nối, mặt bích hoặc khớp nối chịu nhiệt.
Lớp cách nhiệt nhằm hạn chế thất thoát nhiệt.

Đường ống cần được thiết kế phù hợp với áp suất làm việc, nhiệt độ và lưu lượng hơi. Nếu ống quá nhỏ, dòng hơi bị cản trở và áp suất giảm trước khi đến xy lanh. Nếu đường ống không được cách nhiệt, nhiệt lượng thất thoát có thể làm hơi ngưng tụ sớm, ảnh hưởng đến hiệu suất và gây va đập thủy lực trong một số hệ thống.

Trục khuỷu và bánh đà

Trục khuỷu là bộ phận quay chính, có nhiệm vụ biến chuyển động tịnh tiến của piston thành chuyển động quay. Piston truyền lực qua cần piston và thanh truyền đến chốt khuỷu. Khi thanh truyền tác động lên phần khuỷu lệch tâm, trục bắt đầu quay.

Bánh đà là một bánh có khối lượng tương đối lớn, được gắn với trục khuỷu. Bộ phận này có hai chức năng chính: tích trữ năng lượng quay và ổn định tốc độ của động cơ. Trong thời điểm piston tạo ra nhiều công hơn mức cần thiết, bánh đà hấp thụ một phần năng lượng dưới dạng động năng. Khi piston đi qua các giai đoạn chuyển tiếp hoặc công suất tức thời giảm, bánh đà giải phóng năng lượng đã tích trữ để tiếp tục làm quay trục khuỷu. Nhờ đó, chuyển động đầu ra trở nên đều hơn.

Nguyên lý hoạt động của động cơ hơi nước

Động cơ hơi nước hoạt động bằng cách biến nhiệt năng của nhiên liệu thành cơ năng thông qua môi chất trung gian là hơi nước. Nước được đun nóng trong nồi hơi, hơi nước áp suất cao được đưa vào xilanh để đẩy piston, sau đó cơ cấu thanh truyền – trục khuỷu biến chuyển động qua lại thành chuyển động quay. Phần hơi còn lại được thải ra ngoài hoặc ngưng tụ để tái sử dụng.

Bước 1 – Đốt nhiên liệu để tạo nhiệt

Trước tiên, nhiên liệu được đốt trong buồng đốt của nồi hơi. Nhiên liệu có thể là than, củi, dầu, khí đốt hoặc một nguồn nhiệt khác tùy theo thiết kế của hệ thống. Quá trình cháy giải phóng nhiệt năng, làm nóng các bề mặt truyền nhiệt nằm giữa buồng đốt và khoang chứa nước.

Nhiệt lượng không tác động trực tiếp lên piston mà được truyền qua thành nồi, ống lửa hoặc các ống trao đổi nhiệt. Cách bố trí này là đặc điểm của động cơ đốt ngoài, trong đó nhiên liệu được đốt tách biệt với nơi hơi nước thực hiện công. Nồi hơi trong các nhà máy điện cũng hoạt động theo nguyên tắc đốt nhiên liệu để truyền nhiệt cho nước và tạo hơi.

Lượng nhiệt cung cấp cần được kiểm soát phù hợp. Nếu nhiệt quá thấp, hơi nước không đạt áp suất cần thiết để tạo lực đẩy; nếu nhiệt và áp suất vượt quá giới hạn thiết kế, hệ thống có thể mất an toàn. Vì vậy, nồi hơi thường đi kèm đồng hồ đo áp suất, van an toàn và các thiết bị kiểm soát nhiệt độ.

Bước 2 – Tạo hơi nước áp suất cao

Khi nhận đủ nhiệt, nước trong nồi hơi chuyển từ thể lỏng sang thể khí. Hơi nước ban đầu có thể tiếp tục được gia nhiệt để tăng nhiệt độ và giảm lượng nước lỏng còn lẫn trong dòng hơi. Sau đó, hơi được tích tụ trong khoang chứa hoặc dẫn qua đường ống đến van phân phối.

Áp suất của hơi nước tạo ra khả năng sinh công. Khi hơi bị giữ trong một không gian kín, nó tác dụng lực lên thành nồi và có xu hướng giãn nở. Hệ thống van và đường ống có nhiệm vụ kiểm soát hơi, bảo đảm hơi được đưa đến xy lanh hoặc tuabin đúng thời điểm và với lưu lượng phù hợp.

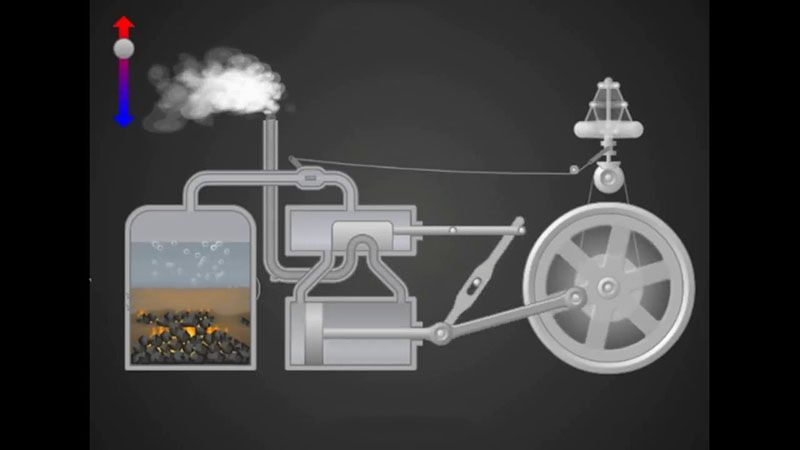

Nguyên lý hoạt động của động cơ hơi nước

Bước 3 – Hơi nước đẩy piston

Sau khi đạt áp suất cần thiết, hơi nước đi qua van phân phối và vào một phía của xy lanh. Áp suất hơi tác dụng lên bề mặt piston, tạo lực đẩy piston chuyển động dọc theo lòng xy lanh.

Khi piston di chuyển, hơi nước tiếp tục giãn nở và giảm áp suất. Một phần năng lượng nhiệt của hơi được chuyển thành công cơ học để thắng tải, ma sát và làm quay các bộ phận truyền động. Lượng công tạo ra phụ thuộc vào áp suất hơi, diện tích piston, chiều dài hành trình và tốc độ vận hành.

Ở động cơ tác động kép, hơi nước lần lượt được đưa vào hai phía của piston. Hơi đẩy piston theo một hướng, sau đó van đổi vị trí để cấp hơi sang phía đối diện và tạo hành trình quay về. Nhờ đó, cả hai chiều chuyển động đều có thể sinh công, giúp động cơ hoạt động đều và tận dụng hơi nước tốt hơn.

Bước 4 – Chuyển động tịnh tiến thành chuyển động quay

Piston chỉ chuyển động qua lại theo phương thẳng. Để truyền công suất cho bánh xe, máy bơm hoặc máy phát điện, chuyển động này cần được biến đổi thành chuyển động quay bằng cơ cấu thanh truyền, tay quay và trục khuỷu.

Trình tự truyền động diễn ra như sau:

Piston → cần piston → thanh truyền → chốt khuỷu → trục khuỷu → bánh đà hoặc thiết bị tải

Thanh truyền nối piston với phần khuỷu lệch tâm trên trục. Khi piston đẩy thanh truyền, lực tác dụng lên chốt khuỷu tạo ra mô-men xoắn, làm trục khuỷu quay. Ở hành trình tiếp theo, trục khuỷu tiếp tục đẩy piston trở lại để chuẩn bị cho chu kỳ mới.

Bánh đà gắn trên trục khuỷu giúp duy trì chuyển động ổn định. Bộ phận này tích trữ một phần năng lượng khi động cơ tạo nhiều công và giải phóng năng lượng khi piston đi qua giai đoạn tạo công thấp. Nhờ đó, tốc độ quay ít dao động hơn và thiết bị được nối với động cơ có thể vận hành liên tục.

Bước 5 – Thải hoặc ngưng tụ hơi nước

Sau khi đẩy piston hoặc làm quay tuabin, hơi nước đã giảm áp suất và nhiệt độ. Dòng hơi này cần được đưa ra khỏi xilanh để tạo khoảng trống cho chu kỳ tiếp theo. Tùy thiết kế, hơi có thể được xả trực tiếp ra môi trường hoặc đưa vào bộ ngưng tụ.

Với hệ thống xả trực tiếp, hơi nước thoát ra ngoài qua ống xả. Cách này có cấu tạo tương đối đơn giản nhưng làm thất thoát nước và nhiệt lượng. Hơi xả cũng có thể tạo tiếng ồn, hơi nóng và yêu cầu bố trí đường thoát phù hợp.

Với hệ thống ngưng tụ, hơi nước đi vào bộ ngưng tụ và tiếp xúc gián tiếp với bề mặt làm mát. Hơi chuyển trở lại thành nước, sau đó được bơm về nồi hơi để tiếp tục chu trình. Trong chu trình Rankine, bộ ngưng tụ thải nhiệt ra môi trường hoặc một nguồn nhận nhiệt như không khí, sông, hồ hay nước làm mát tuần hoàn.

Phân loại động cơ hơi nước

Động cơ hơi nước có thể được phân loại theo cơ cấu tạo chuyển động, cách hơi nước tác động lên piston và phương thức xử lý hơi xả. Dưới đây là các loại động cơ hơi nước phổ biến!

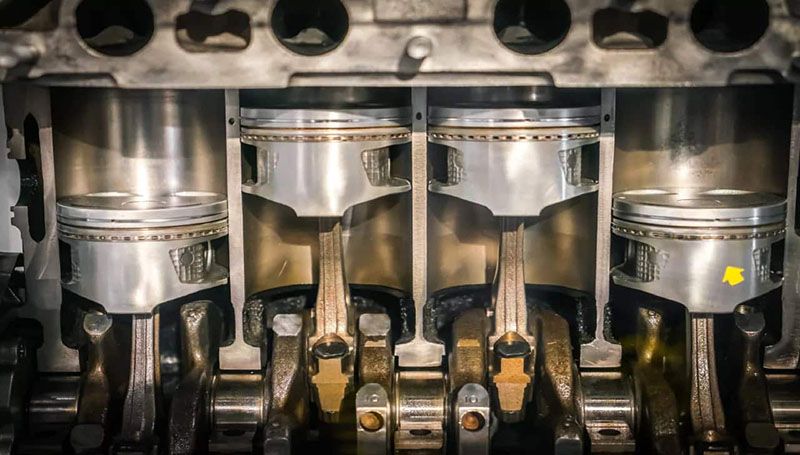

Động cơ hơi nước piston

Động cơ hơi nước piston sử dụng áp suất của hơi nước để đẩy piston chuyển động qua lại trong xy lanh. Hơi nước được đưa vào xilanh thông qua hệ thống van; khi giãn nở, hơi tác dụng lực lên piston. Piston nối với thanh truyền và trục khuỷu để biến chuyển động tịnh tiến thành chuyển động quay.

Cấu tạo cơ bản của loại động cơ này gồm nồi hơi, đường ống dẫn hơi, van phân phối, xy lanh, piston, thanh truyền, trục khuỷu và bánh đà. Tùy thiết kế, hơi nước có thể tác động lên một hoặc cả hai phía piston.

Động cơ piston có ưu điểm là tạo mô-men xoắn lớn ở tốc độ thấp, phù hợp với các thiết bị cần lực kéo hoặc lực khởi động cao. Loại động cơ này từng được sử dụng trong máy bơm, máy dệt, đầu máy xe lửa, tàu thủy và nhiều máy móc công nghiệp.

Tuy nhiên, do có nhiều chi tiết chuyển động qua lại, động cơ piston thường tạo rung động và có tốc độ quay giới hạn. Khi cần công suất lớn, tốc độ cao và kết cấu gọn hơn, tuabin hơi nước thường là lựa chọn phù hợp hơn.

Động cơ hơi nước một chiều

Động cơ hơi nước một chiều, còn gọi là động cơ tác động đơn, là loại mà hơi nước chỉ tác dụng lên một phía của piston. Khi van mở, hơi nước đi vào một đầu xy lanh và đẩy piston theo một hướng. Hành trình ngược lại thường được thực hiện nhờ áp suất bên ngoài, trọng lượng của cơ cấu, bánh đà hoặc quán tính của các chi tiết quay.

Mỗi chu kỳ của động cơ chỉ có một hành trình sinh công chính. Vì vậy, công suất tạo ra trong mỗi vòng quay thường không liên tục, khiến bánh đà có vai trò quan trọng trong việc duy trì chuyển động.

Cấu tạo của động cơ một chiều tương đối đơn giản, dễ chế tạo và dễ bảo trì. Loại này phù hợp với các thiết bị có yêu cầu công suất không quá cao hoặc các thiết kế động cơ hơi nước đời đầu. Dù vậy, hiệu suất sử dụng hơi thấp hơn động cơ hai chiều vì một mặt piston không trực tiếp nhận hơi để sinh công.

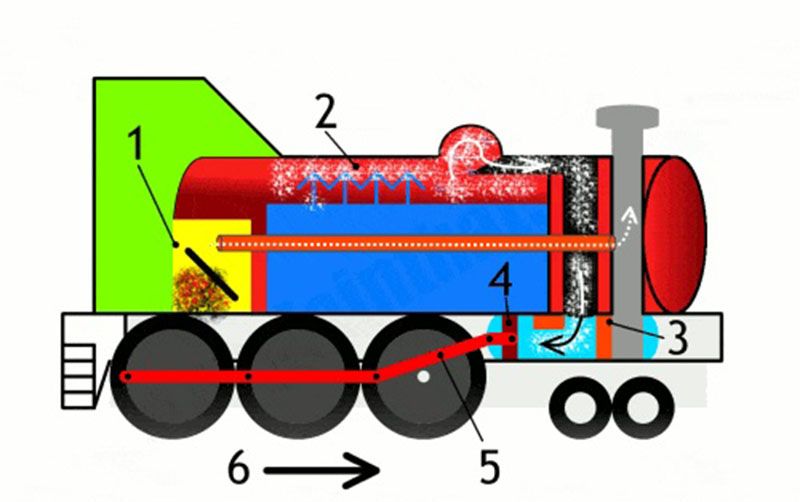

Động cơ hơi nước hai chiều

Động cơ hơi nước hai chiều, hay động cơ tác động kép, cho hơi nước tác động luân phiên lên cả hai phía của piston. Khi hơi áp suất cao đi vào một phía, nó đẩy piston theo một hướng; sau đó van phân phối đổi vị trí để đưa hơi vào phía đối diện và tạo hành trình ngược lại.

Nhờ có hai hành trình sinh công trong một chu kỳ, động cơ hai chiều cung cấp công suất đều hơn và tận dụng hơi nước hiệu quả hơn động cơ một chiều. Bánh đà vẫn cần thiết để làm ổn định tốc độ, nhưng mức dao động công suất thường thấp hơn.

Hệ thống van của động cơ hai chiều phức tạp hơn vì phải kiểm soát đồng thời đường cấp và đường xả ở hai đầu xy lanh. Piston cũng cần có cần piston đi qua một đầu xy lanh, kèm theo bộ phận làm kín để hạn chế rò rỉ hơi.

Động cơ tác động kép từng được sử dụng rộng rãi trong máy bơm, đầu máy xe lửa, tàu thủy và máy móc công nghiệp. Ưu điểm chính của loại này là khả năng tạo lực đều, mô-men xoắn ổn định và phù hợp với các ứng dụng cần vận hành liên tục.

Động cơ hơi nước ngưng tụ

Động cơ hơi nước ngưng tụ là loại đưa hơi xả sau khi thực hiện công vào bộ ngưng tụ thay vì thải trực tiếp ra môi trường. Tại đây, hơi được làm nguội và chuyển thành nước, thường ở áp suất thấp hơn áp suất khí quyển. Việc tạo áp suất thấp ở phía xả giúp hơi nước giãn nở nhiều hơn trong xy lanh. Chênh lệch áp suất giữa phía cấp hơi và phía xả tăng lên, nhờ đó piston có thể nhận được lực đẩy lớn hơn. Đây là một trong những cách nâng cao hiệu suất của động cơ hơi nước.

Nước sau khi ngưng tụ thường được bơm trở lại nồi hơi. Chu trình này giúp tiết kiệm nước, hạn chế thất thoát nhiệt và hỗ trợ vận hành hệ thống theo vòng tuần hoàn. Tuy nhiên, động cơ ngưng tụ cần thêm bình ngưng, bơm chân không hoặc bơm nước cùng hệ thống làm mát, vì vậy cấu tạo và chi phí vận hành cao hơn loại không ngưng tụ.

Tuabin hơi nước

Tuabin hơi nước biến năng lượng của dòng hơi thành chuyển động quay trực tiếp, thay vì dùng hơi để đẩy piston qua lại. Hơi nước áp suất cao được phun qua vòi phun hoặc các khe dẫn, sau đó đi qua một dãy cánh tĩnh và cánh động. Dòng hơi tác động lên cánh động làm roto quay với tốc độ cao.

So với động cơ piston, tuabin hơi nước có ít bộ phận chuyển động qua lại hơn, hoạt động êm hơn và phù hợp với tốc độ quay cao. Tuabin cũng có thể tạo công suất lớn trong không gian tương đối nhỏ, vì vậy được sử dụng phổ biến trong các nhà máy phát điện và tàu thủy công suất lớn.

Ứng dụng của động cơ hơi nước

Hiện nay, động cơ hơi nước được ứng dụng phổ biến trong nhiều lĩnh vực đời sống. Có thể kể đến gồm:

Bơm nước trong khai thác mỏ: Những động cơ hơi nước đầu tiên được sử dụng để bơm nước ra khỏi các mỏ than và hầm mỏ bị ngập. Việc này giúp khai thác các mỏ sâu hơn, đồng thời giải quyết một trong những trở ngại lớn của ngành công nghiệp Anh vào thế kỷ XVIII.
Vận hành máy móc trong nhà máy: Động cơ hơi nước cung cấp công suất cho máy dệt, máy kéo sợi, máy ép, máy cưa và nhiều thiết bị sản xuất khác. Khi động cơ quay được cải tiến, nguồn lực hơi nước có thể truyền qua trục, bánh răng và dây curoa để vận hành đồng thời nhiều máy trong một nhà xưởng.
Ứng dụng trong ngành dệt may: Các nhà máy dệt và xưởng kéo sợi sử dụng động cơ hơi nước để thay thế một phần sức người, sức nước và sức vật nuôi. Nhờ nguồn năng lượng ổn định, nhà máy có thể tăng tốc độ sản xuất và mở rộng quy mô.
Sản xuất giấy, bột mì và luyện kim: Động cơ hơi nước từng được dùng để vận hành máy nghiền, máy cán, máy bơm, búa máy và thiết bị gia công kim loại. Những cải tiến của động cơ Watt đã mở rộng phạm vi ứng dụng sang nhà máy giấy, nhà máy bột mì, xưởng luyện sắt và nhà máy chưng cất.
Vận hành đầu máy xe lửa: Đầu máy hơi nước dùng áp suất hơi để tạo chuyển động quay cho bánh xe. Sự kết hợp giữa đầu máy hơi nước và đường ray kim loại đã hình thành nền tảng của ngành đường sắt hiện đại.
Vận tải đường thủy: Động cơ hơi nước được lắp trên tàu thủy, tàu kéo và tàu hơi nước để tạo lực quay cho bánh guồng hoặc chân vịt. Khác với tàu buồm, tàu hơi nước có thể di chuyển chủ động hơn và ít phụ thuộc vào hướng gió. Vận tải bằng hơi nước nhanh chóng phát triển trên sông, kênh đào và sau đó mở rộng ra các tuyến biển.
Vận hành máy móc trong cảng và kênh đào: Động cơ hơi nước được dùng cho máy bơm, cần trục, thiết bị nâng hạ và tàu kéo. Những ứng dụng này hỗ trợ việc xây dựng, nạo vét và vận chuyển hàng hóa trong các tuyến đường thủy.
Sản xuất điện: Trong các nhà máy nhiệt điện, nhiệt lượng từ nhiên liệu hoặc nguồn nhiệt khác được dùng để đun nước trong nồi hơi. Hơi nước áp suất cao làm quay tuabin, còn tuabin truyền chuyển động đến máy phát điện.
Ứng dụng trong hệ thống điện hạt nhân và năng lượng mặt trời nhiệt: Một số hệ thống không đốt nhiên liệu hóa thạch mà dùng nhiệt từ phản ứng hạt nhân hoặc ánh sáng mặt trời tập trung để tạo hơi nước. Hơi nước vẫn làm quay tuabin và máy phát điện theo nguyên lý tương tự các nhà máy nhiệt điện.
Cấp nhiệt cho công nghiệp: Hơi nước không chỉ tạo chuyển động mà còn được dùng để gia nhiệt, sấy, tiệt trùng và thực hiện các quy trình sản xuất. Trong hệ thống đồng phát nhiệt – điện, hơi nước có thể vừa tạo điện vừa cung cấp nhiệt cho nhà máy, giúp tận dụng năng lượng hiệu quả hơn.
Vận hành máy kéo và thiết bị nông nghiệp: Trước khi động cơ đốt trong trở nên phổ biến, máy kéo hơi nước được sử dụng để kéo máy cày, máy tuốt lúa, máy bơm và các thiết bị nông nghiệp. Những phương tiện này có lực kéo lớn nhưng thường cồng kềnh, khởi động lâu và cần mang theo nhiên liệu, nước.
Sử dụng trong máy kéo đường bộ: Một số xe hơi, xe tải và xe buýt đời đầu từng dùng động cơ hơi nước. Tuy nhiên, các phương tiện này dần bị thay thế bởi động cơ đốt trong vì động cơ xăng và dầu có thời gian khởi động nhanh hơn, kích thước nhỏ hơn và thuận tiện hơn khi tiếp nhiên liệu.

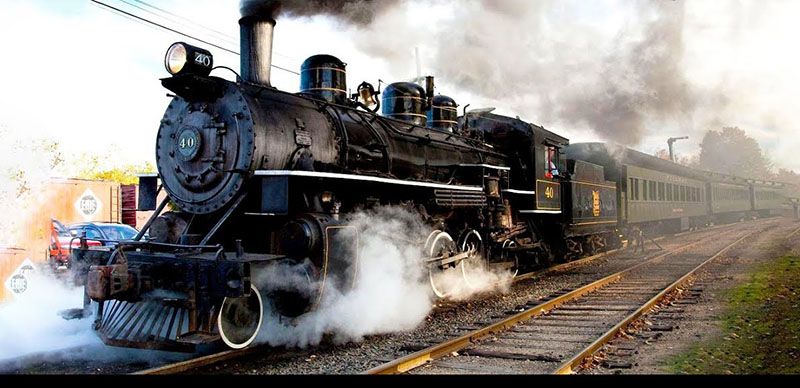

Động cơ hơi nước được ứng dụng trong tàu hỏa

Hy vọng với những chia sẻ trong bài viết đã giúp bạn hiểu rõ hơn về nguyên lý hoạt động của động cơ hơi nước. Dù không còn phổ biến như trước, công nghệ này vẫn giữ vai trò quan trọng trong lịch sử công nghiệp và là nền tảng của nhiều hệ thống phát điện hiện nay.
