Nguyên lý hệ thống hút bụi công nghiệp và cấu tạo cơ bản

Trong môi trường sản xuất công nghiệp hiện đại, việc kiểm soát hạt lơ lửng và bụi mịn không chỉ là yêu cầu về môi trường mà còn là yếu tố sống còn để bảo vệ sức khỏe người lao động và tuổi thọ máy móc. Tuy nhiên, việc đầu tư sai công nghệ có thể dẫn đến lãng phí hàng tỷ đồng. Trong bài viết này, Nextfan sẽ phân tích nguyên lý hệ thống hút bụi cùng cấu tạo cơ bản giúp doanh nghiệp lựa chọn giải pháp phù hợp với nhu cầu thực tế.

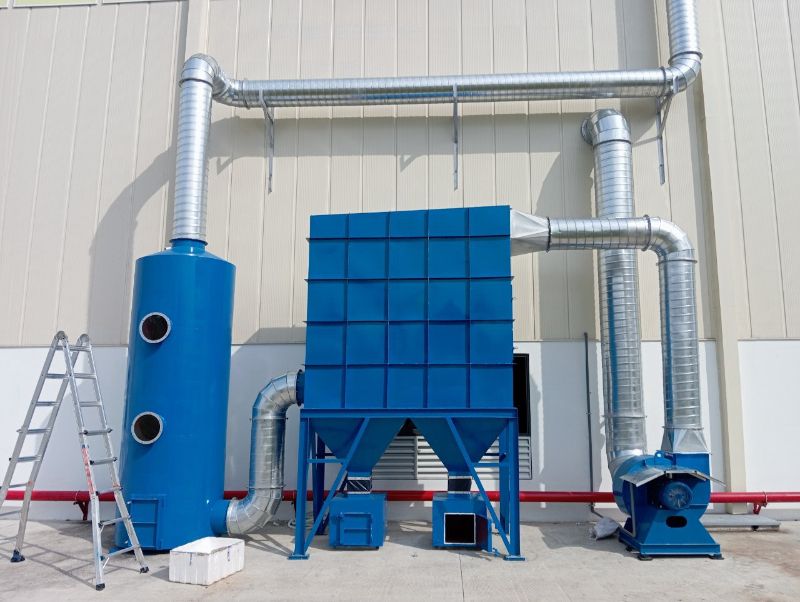

Hệ thống hút bụi là gì?

Hệ thống hút bụi công nghiệp (Industrial Dust Collector System) là một tổ hợp cơ điện được thiết kế đặc biệt nhằm cải thiện chất lượng không khí. Chức năng cốt lõi của nó là thu gom các hạt rắn, bụi bẩn, khói hoặc tạp chất lơ lửng từ quá trình sản xuất, tách chúng ra khỏi dòng khí trước khi xả luồng không khí sạch ra ngoài môi trường.

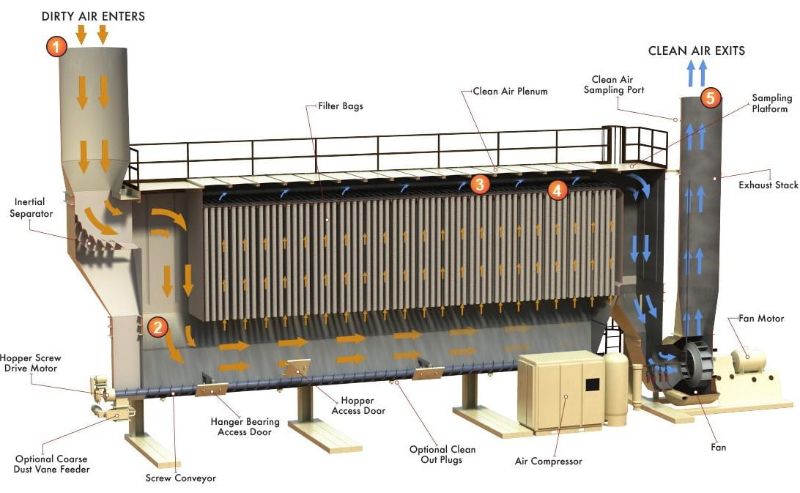

Cấu tạo 5 cụm chi tiết của hệ thống hút bụi tiêu chuẩn

Một hệ thống hút bụi trung tâm hoàn chỉnh thường được chia thành 5 cụm chức năng chính. Tùy công nghệ lọc và đặc điểm nguồn bụi, cấu hình từng cụm có thể thay đổi, nhưng nguyên lý tổng thể vẫn gồm các bộ phận sau:

• Cụm thu gom bụi: Gồm chụp hút bụi đặt tại khu vực phát sinh bụi và hệ thống đường ống dẫn khí. Chụp hút được thiết kế để thu bụi hiệu quả ngay từ nguồn, còn đường ống có nhiệm vụ vận chuyển hỗn hợp không khí và bụi về thiết bị xử lý. Vật liệu đường ống thường là tôn mạ kẽm, thép hoặc inox.
• Cụm tạo lực hút: Thành phần chính là quạt ly tâm hoặc quạt hút công nghiệp. Quạt tạo áp suất âm trong toàn hệ thống, giúp dòng khí chứa bụi di chuyển qua đường ống và vượt qua trở lực tại các thiết bị lọc. Công suất quạt cần được tính toán phù hợp với lưu lượng khí và tổng tổn thất áp suất.
• Cụm phân tách và lọc bụi: Đây là khu vực trực tiếp thực hiện quá trình tách bụi khỏi dòng khí. Tùy yêu cầu xử lý, hệ thống có thể sử dụng Cyclone, buồng lọc túi vải Baghouse, lõi lọc Cartridge hoặc kết hợp nhiều cấp lọc khác nhau.
• Cụm làm sạch vật liệu lọc: Có nhiệm vụ loại bỏ lớp bụi tích tụ trên bề mặt túi lọc hoặc lõi lọc nhằm duy trì lưu lượng khí và hiệu suất hút. Các phương pháp phổ biến gồm giũ bụi bằng xung khí nén Pulse Jet hoặc sử dụng cơ cấu rung cơ học.
• Cụm thu gom và xả bụi: Được bố trí ở phần đáy thiết bị, thường gồm phễu chứa, van xoay Rotary Valve và vít tải. Phễu có nhiệm vụ tập trung bụi sau quá trình lọc, van xoay giúp xả bụi mà hạn chế thất thoát áp suất, còn vít tải đưa bụi ra khu vực thu gom hoặc đóng bao.

Nguyên lý hệ thống hút bụi theo 4 công nghệ cốt lõi

Mỗi loại bụi có đặc tính khác nhau về kích thước, khối lượng, độ ẩm và khả năng cháy nổ. Vì vậy, hệ thống hút bụi cần lựa chọn công nghệ xử lý phù hợp. Dưới đây là 4 nguyên lý lọc bụi được sử dụng phổ biến trong công nghiệp hiện nay.

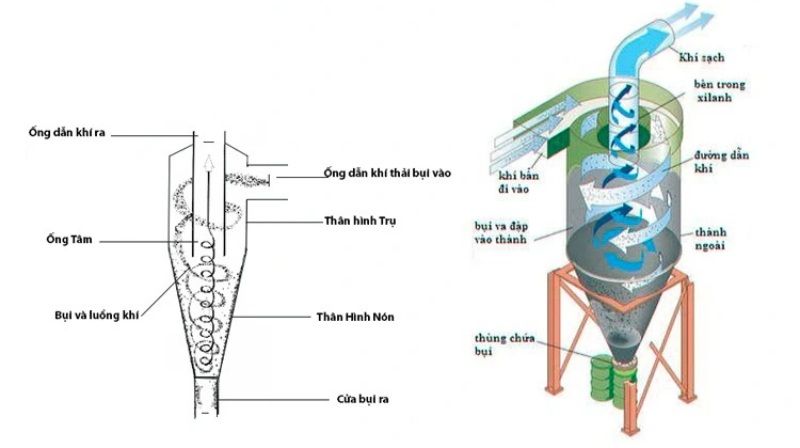

Nguyên lý ly tâm và quán tính trong hệ thống Cyclone

Dòng không khí mang theo bụi được dẫn vào Cyclone theo hướng tiếp tuyến với thân thiết bị. Cách bố trí này tạo ra dòng khí xoáy với tốc độ cao. Dưới tác động của lực ly tâm, các hạt bụi có khối lượng lớn bị đẩy ra phía thành Cyclone, mất dần động năng rồi rơi xuống phễu chứa bên dưới. Phần không khí nhẹ hơn tiếp tục di chuyển theo dòng xoáy ngược và thoát ra ngoài qua cửa xả khí.

Cyclone phù hợp để tách bụi thô, bụi có kích thước lớn và khối lượng tương đối nặng như mùn cưa, dăm gỗ, bụi xi măng hoặc một số loại phoi kim loại, nên thường là công nghệ tiền xử lý trong hệ thống hút bụi xưởng gỗ trước khi qua bước lọc tinh.

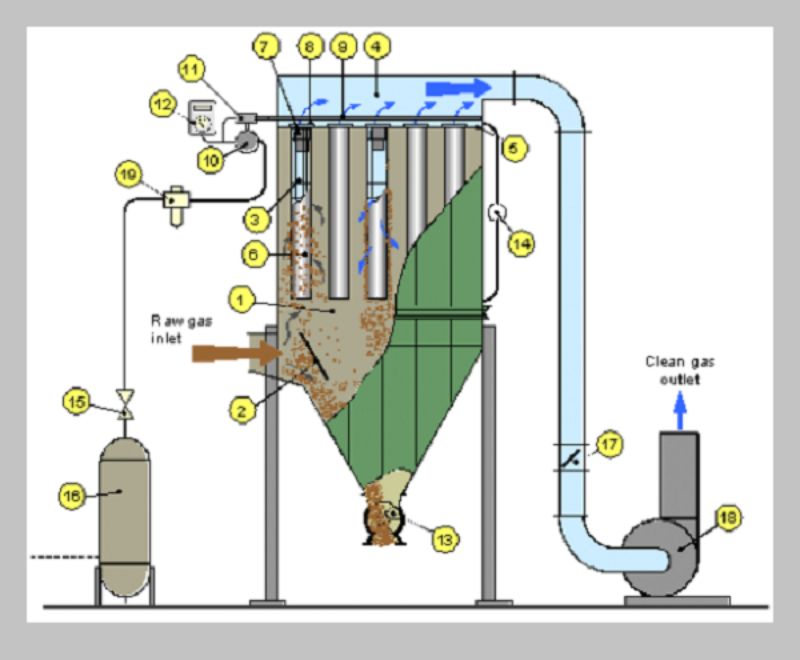

Nguyên lý lọc bề mặt bằng túi vải và lõi Cartridge

Không khí chứa bụi được quạt hút đưa qua vật liệu lọc. Với hệ thống túi vải, vật liệu thường là Polyester, PTFE hoặc các loại vải lọc chuyên dụng. Với bộ lọc Cartridge, phần tử lọc thường có kết cấu xếp nếp nhằm tăng diện tích tiếp xúc.

Khi dòng khí đi qua, các hạt bụi bị giữ lại trên bề mặt vật liệu, còn không khí sạch tiếp tục đi qua lớp lọc. Sau một thời gian vận hành, bụi tích tụ làm tăng trở lực và chênh lệch áp suất. Hệ thống giũ bụi bằng khí nén sẽ tạo luồng khí ngược trong thời gian ngắn để làm bong lớp bụi bám và đưa bụi xuống phễu chứa.

Công nghệ này phù hợp với nhiều loại bụi mịn trong ngành chế biến gỗ, nhựa, thức ăn chăn nuôi, bao bì và sản xuất công nghiệp. Lõi Cartridge có ưu điểm là tạo diện tích lọc lớn trong không gian tương đối nhỏ nhờ cấu trúc xếp nếp.

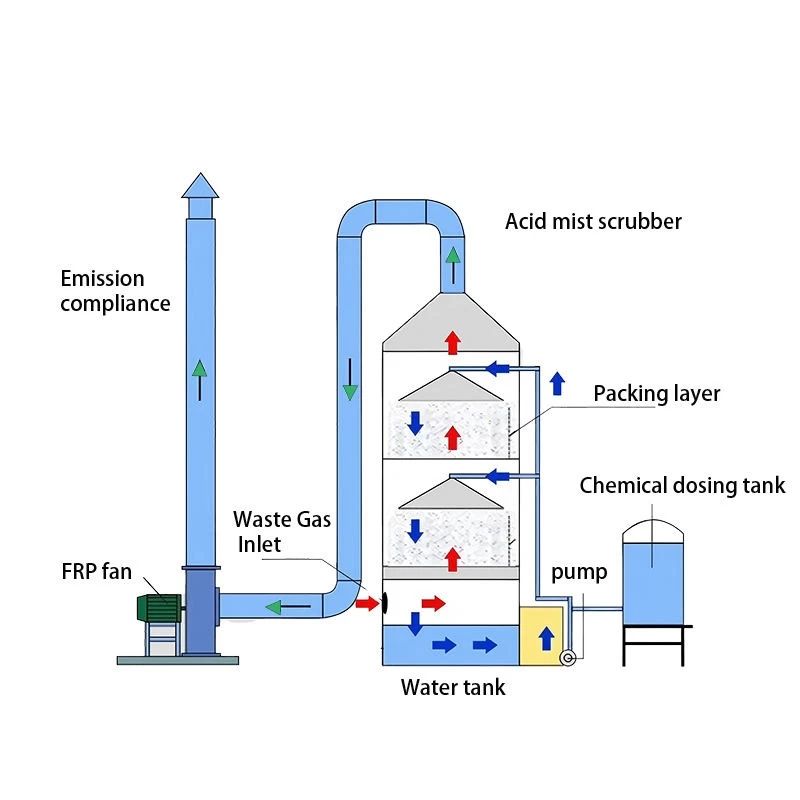

Nguyên lý lọc ướt bằng màng nước hoặc Wet Scrubber

Dòng khí mang bụi được dẫn vào tháp rửa và tiếp xúc trực tiếp với nước hoặc dung dịch hấp thụ được phun thành các giọt nhỏ. Các hạt bụi va chạm với giọt chất lỏng, bị giữ lại và kết tụ thành các hạt có khối lượng lớn hơn. Hỗn hợp nước và bụi sau đó được thu gom xuống khu vực chứa bùn để tiếp tục xử lý.

Wet Scrubber thường được sử dụng với những loại bụi hoặc khí thải cần xử lý bằng phương pháp ướt, chẳng hạn bụi kim loại có nguy cơ cháy nổ, bụi sơn, khí nóng hoặc dòng khí chứa một số thành phần hóa học và mùi. Việc lựa chọn dung dịch hấp thụ cần căn cứ vào đặc tính cụ thể của chất ô nhiễm.

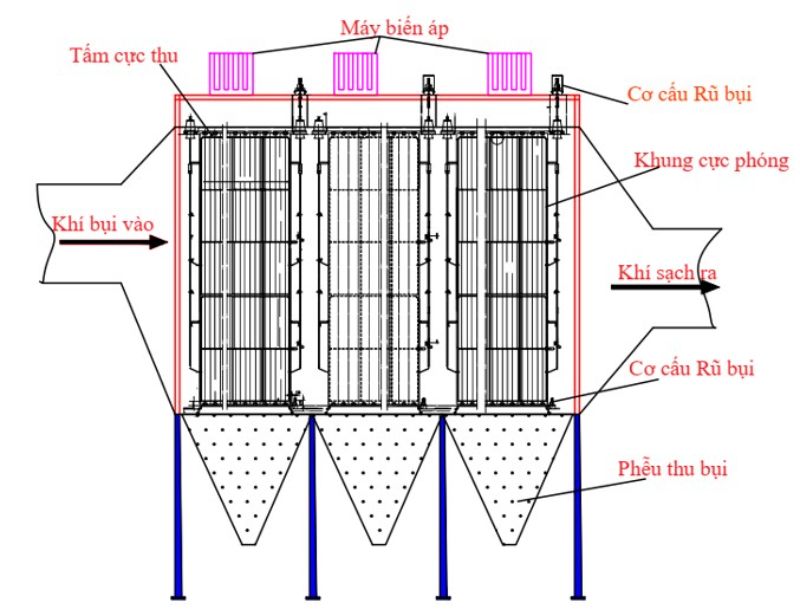

Nguyên lý lọc bụi tĩnh điện ESP

Khi dòng khí chứa bụi đi qua vùng điện trường có điện áp cao, các hạt bụi được ion hóa và mang điện tích. Những hạt này tiếp tục di chuyển qua các bản cực thu mang điện tích trái dấu và bị hút bám vào bề mặt bản cực nhờ lực tĩnh điện.

Sau một khoảng thời gian nhất định, hệ thống rung hoặc búa gõ sẽ tác động lên các bản cực để làm lớp bụi tích tụ rơi xuống phễu thu gom phía dưới.

Lọc bụi tĩnh điện ESP đặc biệt phù hợp với các hệ thống có lưu lượng khí lớn và yêu cầu xử lý bụi rất mịn, thường gặp trong nhà máy nhiệt điện, sản xuất xi măng, luyện kim và các dây chuyền công nghiệp quy mô lớn.

Trên đây là những thông tin cơ bản về nguyên lý, cấu tạo và cách các bộ phận phối hợp trong quá trình thu gom, vận chuyển và xử lý bụi. Hiểu đúng nguyên lý vận hành giúp doanh nghiệp chọn công nghệ phù hợp, tối ưu hiệu suất lọc, giảm chi phí vận hành và hạn chế rủi ro cho thiết bị. Nếu cần khảo sát và thiết kế hệ thống hút bụi theo đặc tính bụi thực tế của nhà xưởng, Nextfan có thể tư vấn cấu hình từ chụp hút, đường ống, quạt đến thiết bị lọc.
