Hướng dẫn lắp đặt quạt hướng trục trên kệ bê tông chi tiết

08/28/2026 Công Nghị NextFan 404 lượt xem

Hệ thống thông gió của bạn thường xuyên gặp tình trạng rung lắc mạnh, phát ra tiếng ồn lớn hoặc sụt giảm lưu lượng gió chỉ sau một thời gian ngắn vận hành? Nguyên nhân cốt lõi của tình trạng này thường xuất phát từ việc lắp đặt quạt hướng trục sai kỹ thuật.

Bài viết này sẽ cung cấp cho bạn hướng dẫn lắp đặt quạt hướng trục đặt sàn từng bước một cách khoa học. Chúng tôi sẽ giúp bạn tối ưu thời gian thao tác, đảm bảo an toàn tuyệt đối cho hệ thống thông gió. Đi kèm với đó là sơ đồ đấu nối điện 1 pha/3 pha thực tế cùng các mẹo xử lý lỗi thường gặp ngay tại công trình.

Nội Dung Chính

Các vật tư cần chuẩn bị trước khi lắp đặt quạt hướng trục

Bất kỳ kỹ sư lão luyện nào cũng hiểu quy tắc vàng này: Sự chuẩn bị chiếm đến 70% thành công của dự án. Việc thiếu hụt một con bulong hay sai kích cỡ dây dẫn cũng đủ để làm đình trệ toàn bộ tiến độ của bạn. Trước khi bắt tay vào việc, hãy kiểm kê kỹ lưỡng hai nhóm vật tư cốt lõi sau:

Nhóm vật tư cơ khí:

Khung giá đỡ: Ưu tiên sử dụng thép V hoặc thép U mạ kẽm nhúng nóng để định hình bệ đỡ. Lớp mạ kẽm sẽ bảo vệ kết cấu khỏi tình trạng gỉ sét trong môi trường công nghiệp khắc nghiệt.
Ty ren & Bulong nở: Đóng vai trò neo giữ toàn bộ trọng lượng tĩnh và động của quạt lên trần hoặc vách tường. Luôn sử dụng bulong cường độ cao (từ cấp bền 8.8 trở lên) để đảm bảo hệ số an toàn.
Hệ thống giảm chấn: Bao gồm lò xo giảm chấn và các đệm cao su chuyên dụng. Chúng hoạt động như một “tấm khiên” hấp thụ và triệt tiêu toàn bộ lực rung lắc truyền từ động cơ ra kết cấu tòa nhà.
Bạt mềm chống cháy: Lắp đặt tại vị trí cổ nối giữa miệng quạt và hệ thống ống gió cứng. Chi tiết này vừa giúp cô lập độ rung, vừa đáp ứng các tiêu chuẩn khắt khe về phòng cháy chữa cháy.

Nhóm vật tư – thiết bị điện:

Dây cáp điện & Ống luồn dây: Tiết diện dây dẫn phải được tính toán dư giả so với công suất định mức ghi trên tem động cơ nhằm tránh sụt áp khi khởi động. Đồng thời, toàn bộ cáp phải được bọc trong ống luồn (ruột gà lõi thép bọc nhựa hoặc ống cứng PVC) để chống chuột cắn và va đập vật lý.
Tủ điện điều khiển: Nơi chứa các thiết bị bảo vệ như Aptomat, khởi động từ và rơ-le nhiệt. Đây chính là “bộ não” tự động ngắt điện bảo vệ động cơ khi xảy ra sự cố mất pha hay kẹt cánh quá tải.
Dụng cụ đo lường và thao tác: Tuyệt đối không thể thiếu đồng hồ vạn năng để đo thông mạch/điện áp và kìm ép cốt. Việc ép cốt chặt chẽ ở các đầu dây sẽ loại bỏ hoàn toàn hiện tượng mô-ve (phóng tia lửa điện) tại cầu đấu.

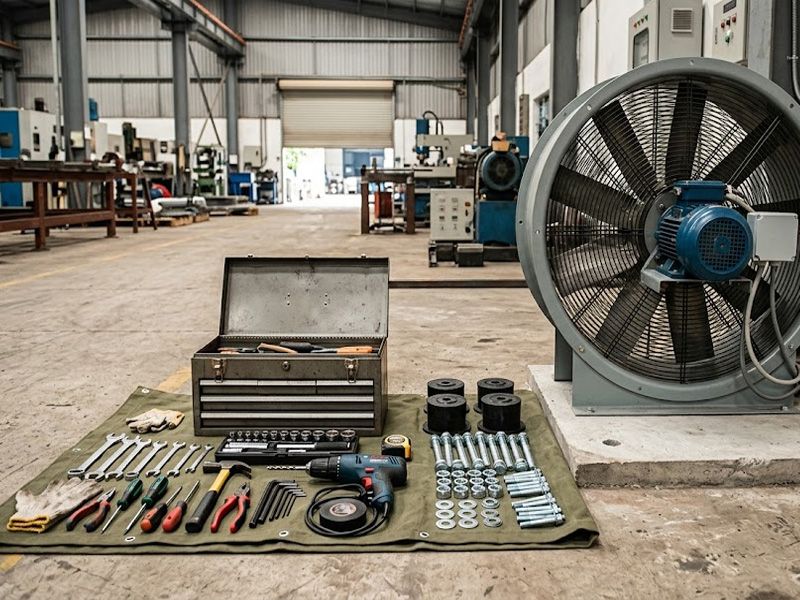

Các vật tư cần thiết để lắp đặt quạt hướng trục công nghiệp chuẩn kỹ thuật

Khi mọi vật tư đã được tập kết đầy đủ tại công trình và kiểm tra kỹ lưỡng tình trạng kỹ thuật, chúng ta sẽ chính thức bước vào giai đoạn đòi hỏi sức lực và sự khéo léo nhất: Đưa quạt lên vị trí định sẵn. Vậy thao tác cơ khí này cần tuân thủ những bước nào để không làm biến dạng vỏ quạt hay sai lệch hệ trục.

Các bước lắp đặt quạt hướng trục trên kệ bê tông chuẩn kỹ thuật

Để hệ thống quạt hướng trục hoạt động ổn định, đạt hiệu suất lưu lượng tối đa và triệt tiêu rung lắc trong quá trình vận hành, quá trình thi công cơ khí cần được thực hiện chính xác theo từng công đoạn. Dưới đây là quy trình 10 bước chuẩn hóa để lắp đặt quạt hướng trục trên hệ thống kệ đỡ và bệ bê tông.

Bước 1: Đo đạc và xác định vị trí

Trước khi thi công, cần khảo sát mặt bằng thực tế để đo đạc và định vị chính xác điểm đặt quạt cũng như không gian dành cho hệ thống nâng đường ống. Việc xác định đúng hướng gió (cấp khí tươi hay hút thải) ở bước này là bắt buộc để tránh phải tháo dỡ về sau.

Bước 2: Đổ bệ bê tông

Tiến hành thi công đổ bệ bê tông tại vị trí đã đánh dấu. Bệ bê tông đóng vai trò là nền tảng chịu lực chính, giúp phân tán trọng lượng thiết bị và triệt tiêu một phần lực văng (mô-men xoắn) khi motor khởi động.

Bước 3: Khoan lỗ và bắt vít nở

Sau khi bề mặt bê tông đã đạt đủ mác và độ cứng, tiến hành dùng bản mã để lấy dấu. Khoan lỗ và đóng các bulong nở (vít nở) cường độ cao để định vị chính xác tọa độ sẽ gắn kệ đỡ quạt.

Bước 4: Lắp bản mã và hàn cố định kệ đỡ

Lần lượt đưa các bản mã vào vị trí bulong nở đã định vị. Tiếp theo, đặt hệ thống kệ đỡ (khung thép hình) lên trên và tiến hành hàn cố định kệ đỡ quạt dính chặt vào bản mã. Mối hàn cần đảm bảo độ ngấu để khung giá đỡ trở thành kết cấu “xương sống” vững chắc.

Bước 5: Lắp đặt lò xo giảm chấn

Để cô lập rung động từ động cơ truyền xuống kết cấu tòa nhà, bạn cần lắp đặt các lò xo giảm chấn vào những vị trí tiếp xúc trên kệ đỡ. Sử dụng bu lông, đai ốc hoặc hàn cố định chân lò xo vào kệ thép để tránh xê dịch.

Bước 6: Đưa quạt lên vị trí

Trọng lượng quạt công nghiệp thường rất nặng, do đó cần sử dụng thiết bị nâng hạ an toàn để đưa quạt hướng trục (loại có chân đế) đặt từ từ vào đúng vị trí của các cụm lò xo giảm chấn đã chờ sẵn.

Bước 7: Cố định quạt vào hệ thống giảm chấn

Sử dụng thước thủy (nivo) để kiểm tra độ cân bằng tuyệt đối của thiết bị trên cả trục dọc và ngang. Sau khi đã căn phẳng, tiến hành siết chặt đai ốc để cố định phần chân đế của quạt vào các đầu lò xo giảm chấn.

Cố định và cân bằng quạt hướng trục trên giá đỡ lò xo

Bước 8: Lắp cổ bích phụ

Tiến hành lắp ráp hai cổ bích phụ (mặt bích kết nối) vào hai đầu hút và thổi của quạt hướng trục. Đây là điểm nối trung gian quan trọng để chuẩn bị gắn hệ thống ống gió dẫn khí.

Bước 9: Kết nối bạt mềm chống rung và đường ống

Tuyệt đối không nối trực tiếp ống tôn cứng cứng vào vỏ quạt. Hãy lắp đặt bạt mềm chống rung (canvas) và cút che mưa vào các đầu bích phụ của quạt. Sau đó, nối tiếp với hai đầu côn truyền của hệ thống đường ống. Sử dụng vít tự khoan hoặc bu lông, đai ốc để siết chặt các điểm nối, kết hợp bắn keo silicon chịu nhiệt quanh viền để đảm bảo hệ thống kín gió 100%.

Bước 10: Chạy thử và nghiệm thu

Sau khi hoàn tất công tác đấu nối điện (đảm bảo đúng chiều quay và thông số motor), tiến hành chạy thử thiết bị.

Kiểm tra cơ năng: Đảm bảo quạt chạy êm, cánh không cọ xát vào vỏ lồng.
Kiểm tra độ rung: Quan sát hệ thống bạt mềm và lò xo giảm chấn xem lực rung đã được triệt tiêu tốt chưa.
Đo kiểm: Dùng ampe kìm đo dòng điện hoạt động và kiểm tra lưu lượng, áp suất gió tại các cửa gió để đối chiếu với thiết kế ban đầu.

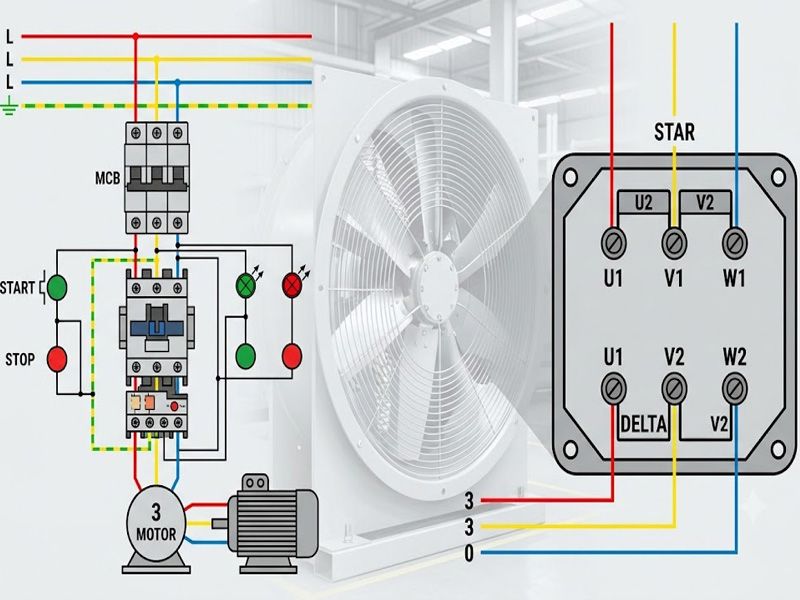

Sơ đồ đấu dây động cơ quạt hướng trục 3 pha

Cách xử lý lỗi thường gặp sau khi thi công

Gió thổi sai hướng, hoặc toàn bộ khung giá đỡ rung lên bần bật kèm theo tiếng rít chói tai. Nếu tiếp tục ép hệ thống chạy, động cơ có thể cháy rụi chỉ sau vài phút, hoặc tệ hơn là các mối hàn chịu lực bị xé toạc. Đừng hoảng hốt, dưới đây là cách bắt bệnh và xử lý hai sự cố kinh điển nhất mà ngay cả thợ thầu đôi khi cũng vướng phải:

1. Lỗi quạt quay ngược chiều (Gió thổi ngược)

Đây là hiện tượng cực kỳ phổ biến khi thao tác với nguồn điện 3 pha (380V). Lúc này, thay vì hút không khí để xả ra ngoài, cánh quạt lại đẩy một lượng gió khổng lồ ngược lại phía sau.

Cách khắc phục: Bạn chỉ cần ngắt cầu dao tổng, mở tủ điều khiển và tiến hành đảo vị trí 2 trong 3 dây pha (L1, L2, L3) cấp nguồn cho động cơ. Ngay sau khi đảo pha, mâm cánh sẽ tự động đảo lại chiều quay đúng chuẩn theo thiết kế mà không cần can thiệp bất kỳ yếu tố cơ khí nào.

2. Lỗi rung lắc mạnh và phát ra tiếng ồn lớn

Tiếng ồn bất thường và sự rung giật mạnh là tín hiệu cảnh báo hệ thống cơ khí đang bị lỏng lẻo hoặc sai lệch trục. Việc bỏ qua tín hiệu này sẽ làm vỡ vòng bi động cơ rất nhanh.

Cách khắc phục:
- Kiểm tra các mối nối tĩnh: Dùng cờ lê siết lại toàn bộ đai ốc mặt bích và bu lông neo chân đế. Lực siết không đều giữa các góc thường làm vênh khung quạt.
- Đánh giá bộ phận giảm chấn: Kiểm tra xem các lò xo giảm chấn có bị ép quá mức (chết hành trình) hay không. Nếu lò xo bị xẹp hoàn toàn, chúng không còn tác dụng hấp thụ lực.
- Xử lý mất cân bằng động: Đây là “căn bệnh” phức tạp nhất. Trong quá trình cẩu kéo, mâm cánh có thể bị va chạm dẫn đến lệch tâm quay. Để xử lý tình trạng này, bắt buộc phải dùng máy đo rung động laser chuyên dụng nhằm xác định điểm lệch, từ đó kẹp thêm hoặc gọt bớt đối trọng trên lá cánh.

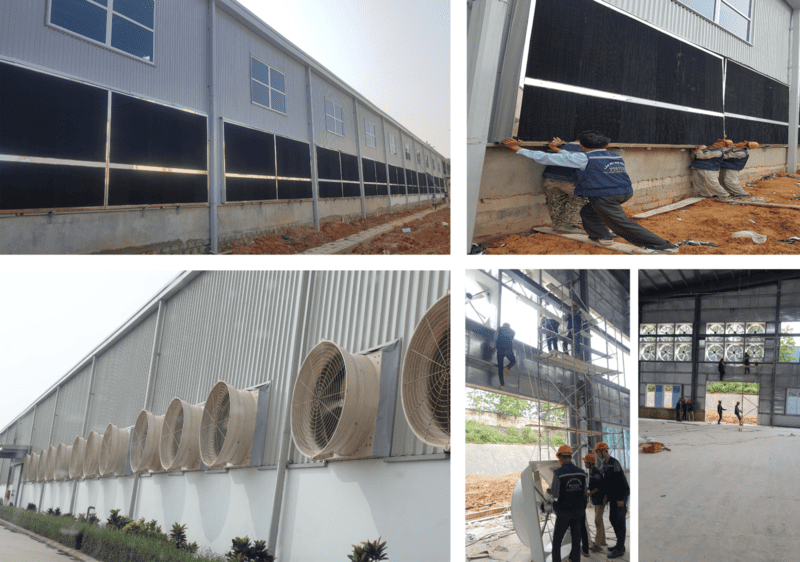

Dịch vụ thi công hệ thống quạt hướng trục công nghiệp trọn gói Nextfan

Tự thi công có thể giúp bạn tiết kiệm được một khoản phí nhân công ban đầu, nhưng rủi ro chập cháy hỏng hóc do đấu nối sai kỹ thuật lại tốn kém gấp nhiều lần. Nếu bạn là chủ nhà xưởng, người quản lý dự án đang tìm kiếm giải pháp làm mát an toàn, việc ủy thác cho một nhà thầu phụ cơ điện là phương án đầu tư khôn ngoan nhất.

Nextfan cung cấp giải pháp thi công quạt hút công nghiệp đáp ứng khắt khe các tiêu chuẩn TCVN về thông gió và PCCC. Bạn sẽ không phải tự tay đo đạc hay loay hoay với mớ cáp điện hạng nặng, thay vào đó là một trải nghiệm dịch vụ xuyên suốt:

Khảo sát và đo đạc thực tế: Kỹ sư trực tiếp xuống hiện trường đánh giá kết cấu bệ đỡ, tính toán áp suất tĩnh và lưu lượng gió cần thiết.
Thiết kế bản vẽ AutoCAD: Lập hồ sơ bóc tách khối lượng, sơ đồ bố trí đường ống gió và hệ thống tủ điện điều khiển chi tiết.
Thi công chuẩn xác: Đội ngũ thợ MEP lành nghề thực hiện gia công giá đỡ chịu lực, lắp đặt bạt mềm chống cháy và đấu nối tủ điện tự động hóa an toàn tuyệt đối.
Bàn giao và bảo trì: Nghiệm thu bằng máy đo chuyên dụng (Ampe kìm, máy đo gió, máy đo độ ồn). Hệ thống được áp dụng chính sách bảo hành dài hạn và bảo trì, vệ sinh định kỳ nhằm duy trì hiệu suất hoạt động đỉnh cao.

Nhận Khảo Sát & Báo Giá Thi Công Miễn Phí

Trong bất kỳ dự án cơ điện nào, mua được một thiết bị xịn mới chỉ giải quyết được 20% bài toán. Quá trình lắp đặt quạt hướng trục chuẩn kỹ thuật mới là yếu tố quyết định đến 80% hiệu suất, độ êm ái và tuổi thọ thực tế của hệ thống.

Từ khâu chọn bu lông neo, căn chỉnh nivo, đến đấu nối tiếp địa, mỗi thao tác đều đòi hỏi sự am hiểu sâu sắc về cả cơ khí và dòng điện. Chúng tôi chân thành khuyến cáo các chủ đầu tư: Nếu không có đủ vật tư chuyên dụng và nhân sự chuyên môn, hãy tìm đến các đơn vị thi công chuyên nghiệp. Đừng để một sai sót nhỏ ở khâu lắp ráp biến khoản đầu tư hàng chục triệu đồng trở thành rủi ro trong nhà xưởng của bạn.
