Bảng Kích Thước Tấm Cooling Pad Tiêu Chuẩn Đầy Đủ 2026
Không ít người lắp đặt hệ thống làm mát xong mới phát hiện tấm không vừa khung, gió không đủ mát vì chọn sai kích thước tấm cooling pad. Sai lệch dù chỉ vài centimet cũng kéo theo chi phí phát sinh, thời gian thi công kéo dài và hiệu suất làm mát giảm rõ rệt.
Trong bài viết này, Nextfan chia sẻ đầy đủ bảng kích thước theo từng loại công trình và công thức tính số lượng chuẩn xác, giúp bạn lắp đặt đúng.

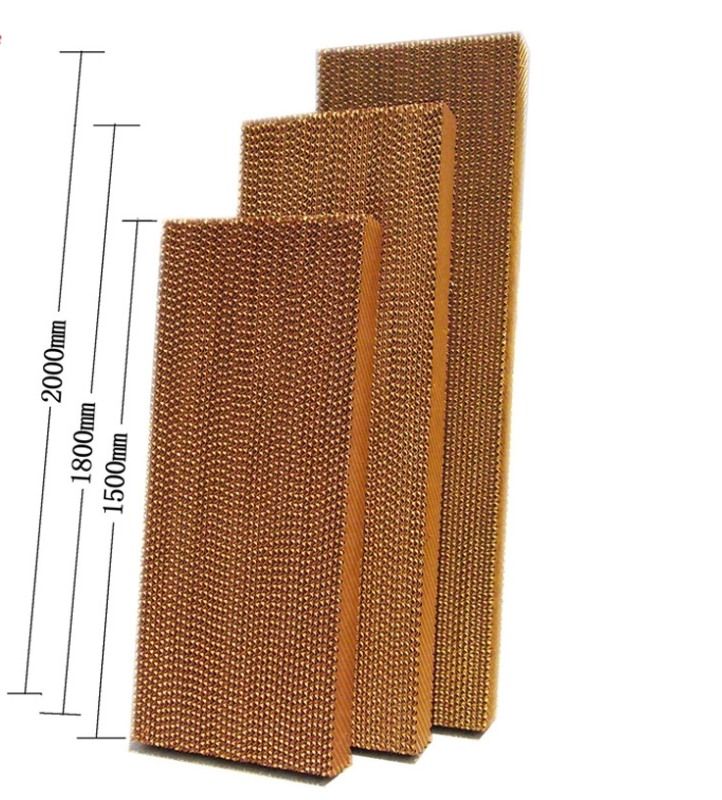

Bảng kích thước tiêu chuẩn tấm Cooling Pad
Từng mốc kích thước sẽ tương ứng với một nhu cầu sử dụng riêng biệt như sau:
Bảng kích thước tấm cooling pad theo chiều dài (cao)
Chiều dài hay chiều cao của tấm cooling pad là thông số quyết định diện tích trao đổi nhiệt của tấm.
Các mốc kích thước phổ biến hiện nay gồm:
- 1000mm: dùng cho hệ thống làm mát quy mô nhỏ, không gian hẹp.
- 1200mm: phù hợp với chuồng trại vừa, nhà xưởng nhỏ.
- 1500mm: kích thước trung bình, được sử dụng nhiều tại các nhà xưởng, trang trại quy mô vừa.
- 1800mm: kích thước phổ biến nhất, đáp ứng tốt cho nhà xưởng công nghiệp diện tích lớn.
- 2000mm và 2100mm: dùng cho công trình có chiều cao lắp đặt lớn, cần diện tích tiếp xúc không khí tối đa.
Trong đó, tấm Cooling Pad 1500mm và 1800mm được ưa chuộng nhất vì phù hợp với đa số hệ thống thông gió công nghiệp lẫn dân dụng hiện nay, đồng thời dễ tìm mua và lắp đặt trên thị trường.
Bảng kích thước tấm cooling pad theo độ dày
Độ dày tấm cooling pad tiêu chuẩn hiện có hai mức phổ biến là 100mm và 150mm.
- Tấm cooling pad dày 100mm có tốc độ làm mát nhanh, phù hợp với không gian vừa và nhỏ như quán ăn hay phòng nuôi.
- Tấm cooling pad dày 150mm cho hiệu suất trao đổi nhiệt cao hơn nhờ diện tích tiếp xúc nước – không khí lớn hơn, thích hợp với nhà xưởng có diện tích rộng hoặc nhiệt độ môi trường cao.
Kích thước tấm cooling pad cho nhà xưởng công nghiệp
Dưới đây tổng hợp thông số và phạm vi ứng dụng cụ thể của từng loại:
Kích thước cho nhà xưởng diện tích lớn
Nhà xưởng có diện tích lớn thường ưu tiên khổ tấm 1800x600x150mm vì chiều cao 1800mm giúp tối đa hóa diện tích tiếp xúc giữa không khí và màng nước trên bề mặt tấm.
Kích thước cho xưởng/chuồng trại quy mô nhỏ
Những không gian có diện tích khiêm tốn như quán ăn, phòng nuôi nhỏ hoặc khu vực làm việc hạn chế lại phù hợp hơn với khổ tấm 600x600x100mm.

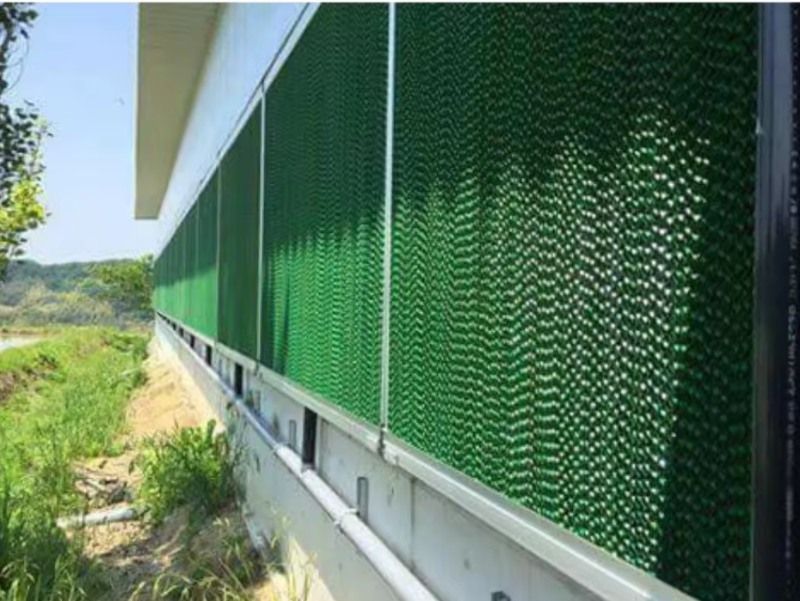

Kích thước tấm cooling pad xanh dùng cho chuồng trại
Tấm cooling pad xanh được sản xuất từ cellulose có màu xanh đặc trưng, nổi bật với khả năng thấm nước tốt, độ bền cao và ít bị mục trong môi trường ẩm ướt của chuồng trại.
Các mốc chiều cao gồm:
- 1000 – 1200mm: phù hợp chuồng trại quy mô nhỏ, mật độ vật nuôi thấp.
- 1500mm: mức trung bình, đáp ứng tốt phần lớn trang trại chăn nuôi hiện nay.
- 1800 – 2000mm: dùng cho trang trại quy mô lớn, cần lưu lượng gió mát mạnh và ổn định.
- 2100mm: áp dụng cho các hệ thống chuồng trại công nghiệp có chiều cao lắp đặt lớn.

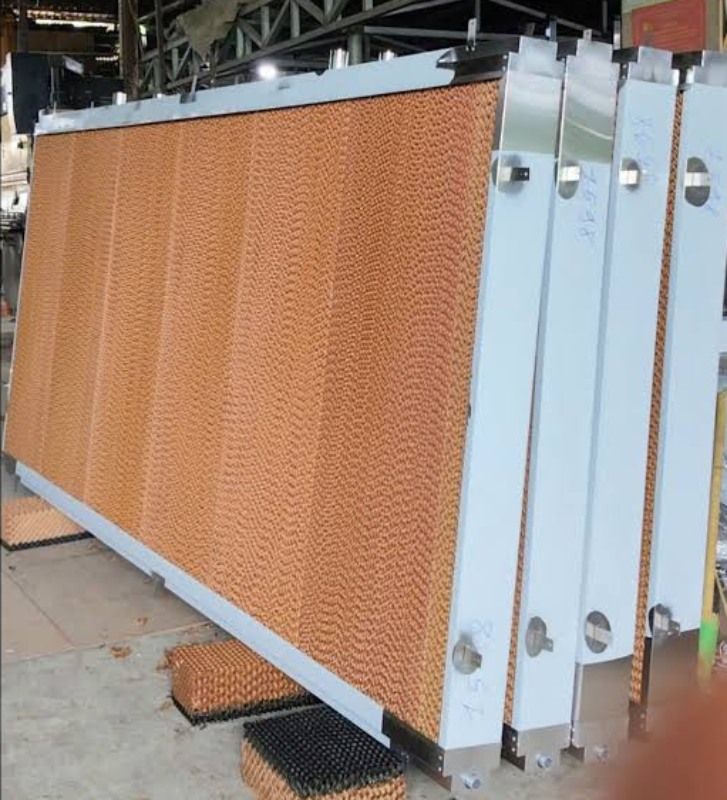

Kích thước khung bao (khung giàn lạnh) với tấm Cooling Pad
Khung bao hay còn gọi là khung giàn lạnh là bộ phận kim loại làm từ inox hoặc nhôm bao quanh và cố định tấm cooling pad, có kích thước được thiết kế tương ứng với khổ tấm lắp đặt.
Khung bao đóng vai trò giữ cố định tấm cooling pad tại một vị trí nhất định trong hệ thống làm mát, đồng thời bảo vệ tấm khỏi tác động cơ học trong quá trình vận hành
Một số kích thước khung bao phổ biến:
- 1.200 x 1.800 x 150mm: dùng cho hệ thống lắp ghép quy mô nhỏ.
- 1.800 x 1.800 x 150mm: phù hợp nhà xưởng vừa, cần độ che phủ cân đối.
- 2.400 x 1.800 x 150mm: áp dụng cho hệ thống làm mát diện tích trung bình – lớn.
- 3.000 x 1.800 x 150mm: dùng cho nhà xưởng công nghiệp quy mô lớn, cần ghép nhiều tấm liên tiếp.

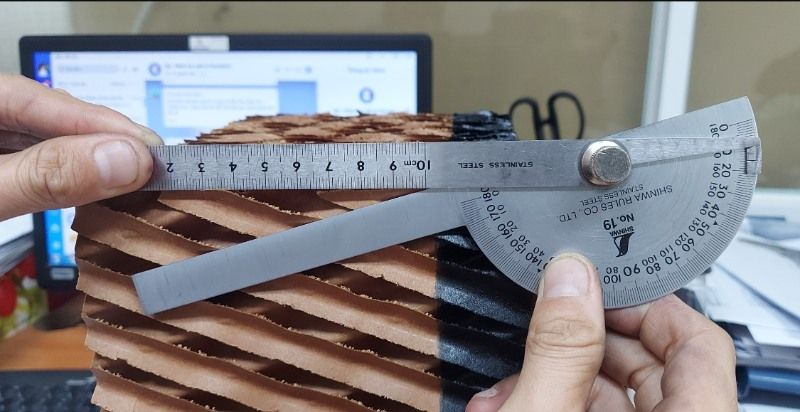

Hướng dẫn tính số lượng tấm làm mát phù hợp với khung làm mát
Số lượng tấm làm mát phù hợp với khung được tính dựa trên 3 công thức cơ bản gồm chiều dài, chiều cao và chiều dày khung, từ đó cho ra kích thước khung giàn lạnh vừa khít với số tấm cần lắp ghép.
Kích thước khung máng nước thông dụng (áp dụng cho tấm làm mát tiêu chuẩn, không cắt tấm, không nối đỉnh) được xác định qua công thức sau:
- Chiều dài khung (L): L = n × w (mm)
- Chiều cao khung (H): H = h + 200 (mm)
- Chiều dày khung (D): D = d + 50 (mm)
Trong đó,
- n là số tấm làm mát được lắp ghép trong khung
- w là chiều rộng tiêu chuẩn của tấm
- h là chiều cao tiêu chuẩn của tấm
- d là chiều dày tiêu chuẩn của tấm.
Phần cộng thêm 200mm ở chiều cao và 50mm ở chiều dày là khoảng dư cần thiết để cố định tấm vào khung, đảm bảo quá trình lắp ráp và vận hành không bị vênh lệch.
Ví dụ minh họa cách tính khung giàn lạnh cho tấm 1806
Để dễ hình dung, hãy áp dụng công thức trên với tấm làm mát 1806 có kích thước tiêu chuẩn h = 1800mm, w = 600mm, d = 150mm.
Khi thay đổi số lượng tấm lắp ghép (n), kích thước khung giàn lạnh tương ứng sẽ là:
- n = 2 tấm: Khung có kích thước L × H × D = 1200 × 2000 × 200mm
- n = 3 tấm: Khung có kích thước L × H × D = 1800 × 2000 × 200mm
- n = 4 tấm: Khung có kích thước L × H × D = 2400 × 2000 × 200mm
- n = 5 tấm: Khung có kích thước L × H × D = 3000 × 2000 × 200mm
- n = 6 tấm: Khung có kích thước L × H × D = 3600 × 2000 × 200mm
Có thể thấy, chiều cao và chiều dày khung giữ nguyên ở mức 2000mm và 200mm dù số lượng tấm thay đổi, bởi hai thông số này chỉ phụ thuộc vào chiều cao và độ dày của bản thân tấm làm mát.
Trong khi đó, chiều dài khung tăng tuyến tính theo số tấm lắp ghép, do được nhân trực tiếp với chiều rộng tiêu chuẩn của từng tấm
Địa chỉ bán tấm làm mát Cooling Pad chất lượng, giá tốt
Nếu bạn đang tìm nơi cung cấp tấm làm mát cooling pad đảm bảo chất lượng với mức giá hợp lý. Nextfan là địa chỉ đáng tin cậy được nhiều chủ nhà xưởng, trang trại và đơn vị thi công lựa chọn.
Nextfan cung cấp đa dạng kích thước tấm làm mát cooling pad tiêu chuẩn từ 1.200mm đến 2.000mm chiều cao, chiều dày 100mm và 150mm, phù hợp với hầu hết các hệ thống làm mát công nghiệp và nông nghiệp hiện nay. Sản phẩm bao gồm cả dòng tấm tiêu chuẩn lẫn tấm chống rêu, giúp khách hàng dễ dàng lựa chọn theo đúng nhu cầu thực tế của công trình.
Để được tư vấn chi tiết hoặc nhận báo giá tấm làm mát cooling pad theo kích thước yêu cầu, hãy liên hệ trực tiếp với Nextfan để được hỗ trợ nhanh nhất.
THÔNG TIN LIÊN HỆ
CÔNG TY TNHH NEXTFAN VIỆT NAM
- VP Chính: 20 Đường D5, KDC Phúc Đạt, P. Tân Đông Hiệp, TP. Dĩ An, Bình Dương.
- Kho Miền Nam: 27/13 Lý Chiêu Hoàng, P.10, Q.6, TP. HCM.
- Kho Miền Bắc: 36 đường Hoàng Cầu, Phường Ô Chợ Dừa, Quận Đống Đa, TP. Hà Nội
- Xưởng: Tổ 4, Khu Phố Phước Thái, Thái Hòa, Tân Uyên Bình Dương
- Email: Kt.nextfan@gmail.com
- Hotline: 0913.834.085.
- Điện thoại: 0274.3990389
- Website: https://nextfan.vn/
Tôi là Nguyễn Công Nghị hiện đang là CEO và là người sáng lập nên Nextfan. Với nhiều năm kinh nghiệm ngành công nghiệp trong các lĩnh vực: Quạt công nghiệp, thi công hệ thống hút bụi và giải pháp làm mát nhà xưởng….. Tôi mong muốn mang đến cho các bạn những thông tin hữu ích nhất.
