Hệ thống hút bụi sơn là gi? Phân loại, cấu tạo và ứng dụng

10/05/2026 Nghị Nextfan 26 lượt xem

Trong các xưởng sơn, gara ô tô, xưởng gỗ hay nhà máy cơ khí, bụi sơn, hơi dung môi và các hợp chất hữu cơ dễ bay hơi (VOCs) là những tác nhân ô nhiễm khó nhìn thấy nhưng có ảnh hưởng rất lớn. Chúng không chỉ làm suy giảm chất lượng không khí, gây hại cho sức khỏe người lao động mà còn có thể khiến bề mặt sản phẩm xuất hiện các lỗi như bám bụi, sần, rỗ hoặc mất độ bóng. Nếu khí thải không được thu gom và xử lý đúng cách, doanh nghiệp còn có nguy cơ vi phạm các quy định về môi trường.

Để kiểm soát những vấn đề này, hệ thống hút bụi sơn được xem là giải pháp quan trọng trong các khu vực sản xuất và phun sơn chuyên nghiệp. Một hệ thống được thiết kế đúng công suất sẽ giúp thu gom bụi sơn, giảm mùi dung môi, cải thiện môi trường làm việc và nâng cao chất lượng thành phẩm. Trong bài viết dưới đây, chúng ta sẽ cùng tìm hiểu chi tiết về cấu tạo, nguyên lý, các loại hệ thống hút bụi sơn phổ biến hiện nay.

Nội Dung Chính

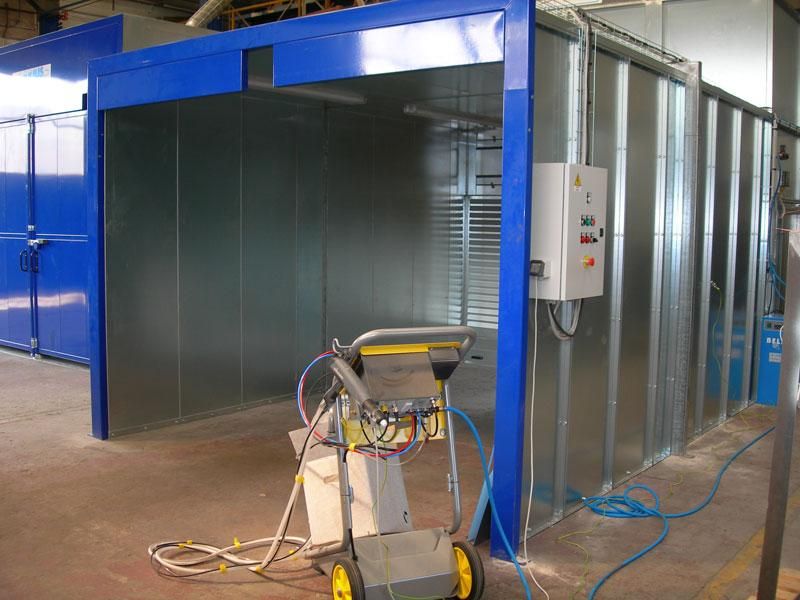

Hệ thống hút bụi sơn là gì?

Hệ thống hút bụi sơn là một tổ hợp các thiết bị cơ điện, đường ống và màng lọc/nước được thiết kế chuyên biệt để thu gom, xử lý bụi sơn và khí độc tại khu vực phun sơn. Mục tiêu cuối cùng là tách bụi và khử mùi trước khi xả luồng khí sạch ra môi trường bên ngoài.

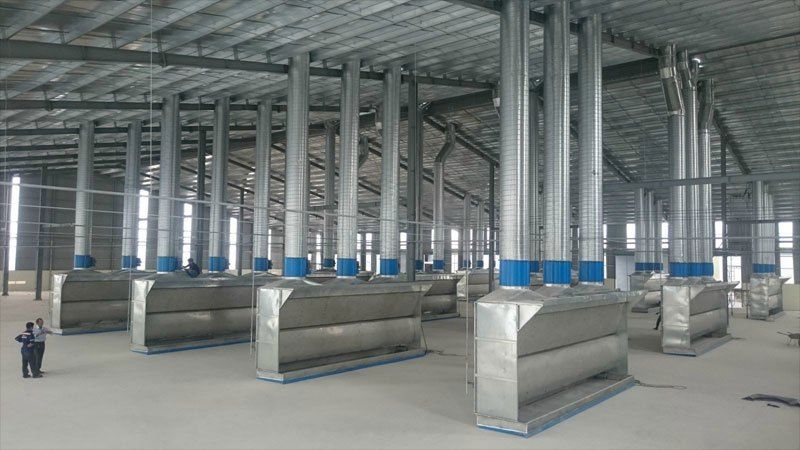

Lợi ích không thể bỏ qua khi lắp đặt hệ thống hút bụi sơn

Việc đầu tư hệ thống hút bụi sơn không chỉ giúp cải thiện môi trường làm việc mà còn mang lại nhiều lợi ích trực tiếp về sức khỏe, chất lượng sản phẩm, chi phí vận hành và khả năng đáp ứng các yêu cầu về môi trường.

Bảo vệ sức khỏe người lao động: Hệ thống giúp thu gom phần lớn bụi sơn, hơi dung môi và các tác nhân ô nhiễm phát sinh trong quá trình phun sơn. Nhờ đó, người lao động hạn chế tiếp xúc trực tiếp với bụi mịn và khí độc, góp phần giảm nguy cơ mắc các bệnh về đường hô hấp, da và các vấn đề sức khỏe do phơi nhiễm lâu dài.
Cải thiện chất lượng bề mặt sản phẩm: Luồng khí được kiểm soát trong khu vực sơn giúp hạn chế bụi và hạt sơn lơ lửng bám trở lại bề mặt sản phẩm. Nhờ vậy, lớp sơn sau hoàn thiện có độ đồng đều cao hơn, giảm hiện tượng sần, rỗ hoặc bám bụi.
Hỗ trợ bảo vệ môi trường và đáp ứng quy định: Khí thải sau quá trình phun sơn được thu gom và xử lý trước khi đưa ra môi trường, giúp giảm lượng bụi và chất ô nhiễm phát tán ra bên ngoài. Đây cũng là yếu tố quan trọng giúp doanh nghiệp chủ động hơn trong việc đáp ứng các yêu cầu về kiểm soát khí thải công nghiệp.
Tối ưu chi phí vận hành và sản xuất: Kiểm soát bụi sơn tốt giúp hạn chế tình trạng bụi bám vào máy móc, thiết bị và khu vực sản xuất, từ đó giảm công sức vệ sinh và bảo trì. Đồng thời, chất lượng bề mặt ổn định hơn cũng giúp giảm tỷ lệ sản phẩm lỗi, hạn chế phải sửa chữa hoặc sơn lại.

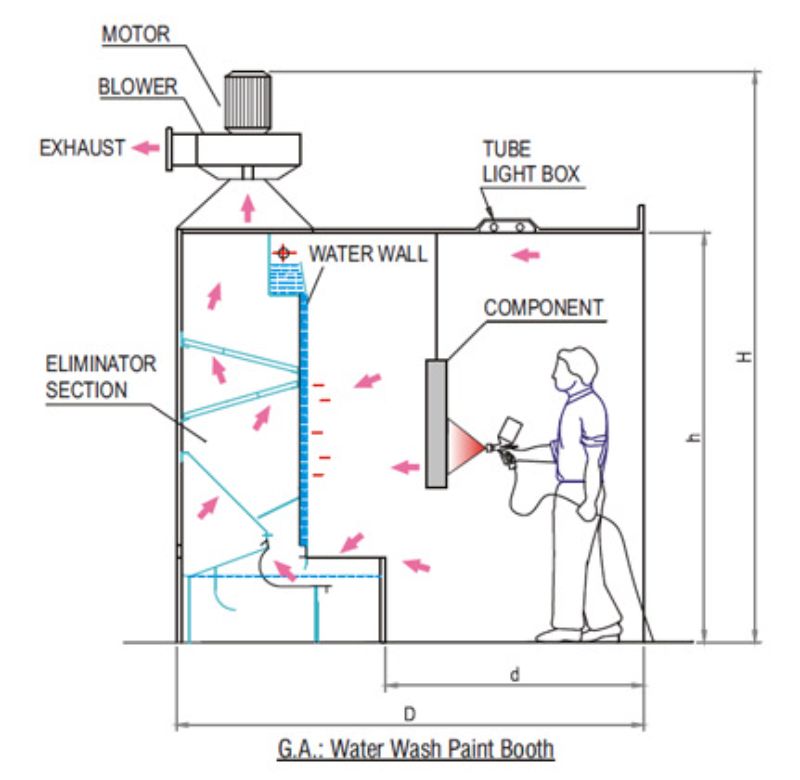

Cấu tạo và nguyên lý hoạt động chung của hệ thống hút bụi sơn

Tùy theo quy mô nhà xưởng, loại sơn sử dụng và yêu cầu xử lý khí thải, hệ thống hút bụi sơn có thể được thiết kế theo nhiều phương án khác nhau. Tuy nhiên, một hệ thống hoàn chỉnh thường được cấu thành từ các bộ phận thu gom, dẫn khí, xử lý và điều khiển nhằm kiểm soát bụi sơn và hơi dung môi phát sinh trong quá trình sản xuất.

Cấu tạo gồm 5 bộ phận chính

Buồng phun sơn hoặc chụp hút: Đây là khu vực diễn ra quá trình phun sơn, thường được bao che một phần hoặc toàn bộ. Thiết kế này giúp giới hạn vùng phát sinh bụi, hạn chế hạt sơn và hơi dung môi phát tán sang các khu vực khác trong nhà xưởng.
Quạt hút công nghiệp: Quạt ly tâm là bộ phận tạo lực hút và duy trì dòng khí trong toàn hệ thống. Khi vận hành, quạt tạo chênh lệch áp suất để đưa không khí chứa bụi sơn và hơi dung môi từ buồng phun đến khu vực xử lý. Với môi trường có nguy cơ cháy nổ, thiết bị cần được lựa chọn phù hợp với yêu cầu an toàn của hệ thống.
Bộ phận lọc và xử lý khí thải: Đây là khu vực trực tiếp loại bỏ bụi sơn và các chất ô nhiễm khỏi dòng khí. Tùy công nghệ, hệ thống có thể sử dụng màng nước, vách ướt, bông lọc, lõi lọc cartridge hoặc kết hợp với than hoạt tính để hỗ trợ xử lý mùi và một phần hơi dung môi.
Hệ thống đường ống dẫn khí: Đường ống thường được chế tạo từ tôn mạ kẽm, inox hoặc vật liệu phù hợp với môi trường làm việc. Nhiệm vụ của hệ thống ống là vận chuyển dòng khí từ khu vực thu gom đến thiết bị xử lý và sau đó đưa khí ra vị trí xả, đồng thời hạn chế rò rỉ và tổn thất áp suất.
Tủ điện điều khiển: Đây là bộ phận quản lý hoạt động của quạt hút, bơm nước và các thiết bị liên quan. Tủ điện có thể được tích hợp aptomat, contactor, biến tần, cảm biến và thiết bị cảnh báo nhằm hỗ trợ vận hành ổn định và đảm bảo an toàn cho hệ thống.

Nguyên lý vận hành của hệ thống

Về cơ bản, hệ thống hoạt động theo chu trình:

Phát sinh bụi và hơi sơn → Thu gom → Tách bụi sơn → Xử lý mùi, hơi dung môi → Xả khí.

Khi quạt hút bắt đầu vận hành, chênh lệch áp suất được tạo ra tại khu vực phun sơn, kéo theo bụi sơn, hạt sơn dư và hơi dung môi vào hệ thống thu gom. Dòng khí ô nhiễm sau đó được dẫn đến bộ phận xử lý bụi, có thể sử dụng nước hoặc vật liệu lọc khô để giữ lại phần lớn các hạt sơn.

Sau công đoạn tách bụi, dòng khí có thể tiếp tục đi qua hệ thống xử lý hơi dung môi và mùi, chẳng hạn lớp than hoạt tính, tùy thuộc vào thiết kế và yêu cầu xử lý của từng nhà xưởng. Cuối cùng, khí sau xử lý được dẫn qua đường ống và xả ra ngoài tại vị trí được thiết kế phù hợp.

Hiệu quả xử lý thực tế phụ thuộc vào nhiều yếu tố như lưu lượng hút, áp suất quạt, loại vật liệu lọc, nồng độ bụi và VOCs đầu vào cũng như công nghệ xử lý được sử dụng. Vì vậy, hệ thống cần được tính toán dựa trên điều kiện vận hành cụ thể thay vì áp dụng một cấu hình cố định cho mọi nhà xưởng.

Các hệ thống hút bụi sơn phổ biến hiện nay

Hiện nay, các hệ thống xử lý bụi sơn thường được chia thành hai nhóm chính là hệ thống lọc khô và hệ thống màng nước. Mỗi công nghệ có đặc điểm, chi phí và phạm vi ứng dụng khác nhau. Vì vậy, việc lựa chọn cần dựa trên lưu lượng sơn phát sinh, quy mô sản xuất và yêu cầu xử lý thực tế để tránh đầu tư không phù hợp.

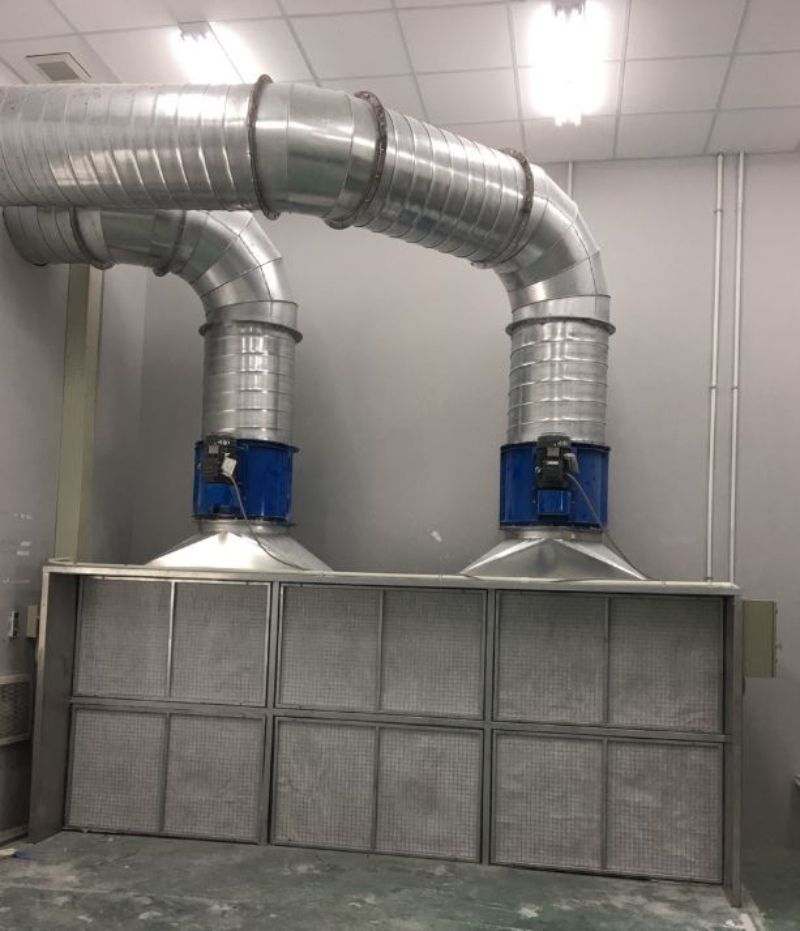

Hệ thống hút bụi sơn khô (Dry Filter)

Hệ thống sử dụng các vật liệu lọc cơ học như giấy lọc bụi sơn, bông lọc thủy tinh, lõi lọc cartridge hoặc các lớp vật liệu chuyên dụng để giữ lại hạt sơn. Trong một số thiết kế, than hoạt tính được bổ sung để hỗ trợ hấp phụ mùi và hơi dung môi.

Ưu điểm: Kết cấu tương đối đơn giản, chi phí đầu tư ban đầu thấp và không chiếm quá nhiều diện tích. Hệ thống dễ lắp đặt, bảo trì và đặc biệt không tạo ra nước thải trong quá trình lọc bụi.
Nhược điểm: Vật liệu lọc cần được kiểm tra và thay thế định kỳ. Với những khu vực phun sơn có tải lượng bụi lớn hoặc hoạt động liên tục, bộ lọc có thể nhanh bão hòa, làm tăng trở lực và giảm hiệu quả hút.

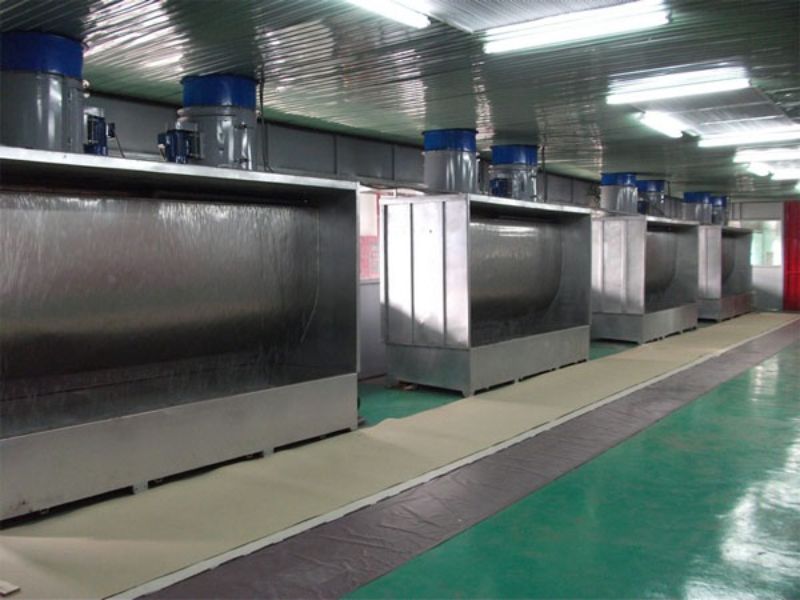

Hệ thống hút bụi sơn màng nước

Hệ thống sử dụng bơm tuần hoàn để tạo lớp màng hoặc thác nước trên vách buồng sơn. Khi dòng khí chứa bụi sơn đi qua khu vực này, các hạt sơn tiếp xúc với nước, bị giữ lại và đưa xuống bể chứa để thu gom.

Ưu điểm: Khả năng thu giữ bụi sơn tốt, phù hợp với những nhà xưởng có lượng sơn phát sinh lớn hoặc tần suất phun sơn cao. Màng nước còn giúp hạn chế bụi phát tán và giảm lượng hạt sơn tích tụ trong khu vực làm việc.
Nhược điểm: Quá trình vận hành sẽ phát sinh cặn sơn và nước tuần hoàn cần được quản lý, vệ sinh hoặc xử lý định kỳ. Hệ thống cũng có nhiều hạng mục hơn như bơm, bể chứa và đường nước nên yêu cầu bảo trì thường xuyên hơn so với phương án lọc khô.

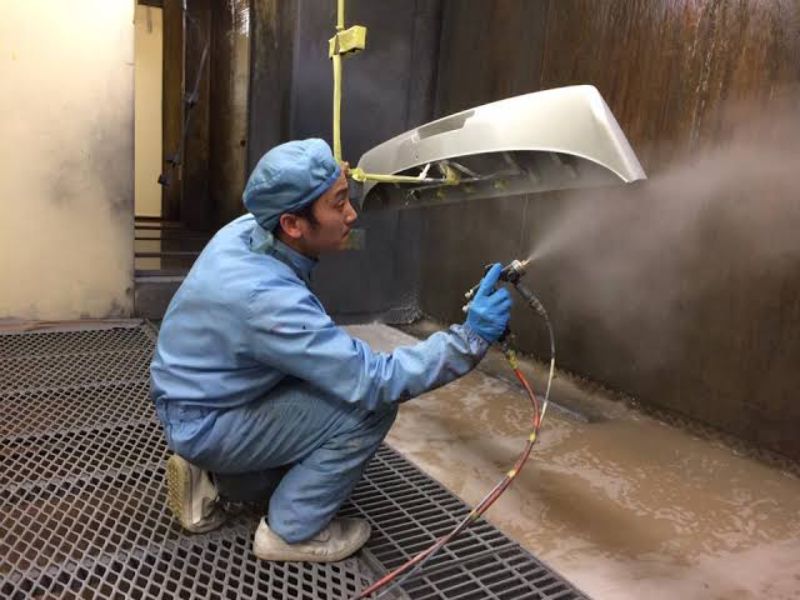

Ứng dụng hệ thống hút bụi sơn theo từng ngành nghề

Mỗi ngành sản xuất có đặc điểm về vật liệu, loại sơn, kích thước sản phẩm và tần suất phun khác nhau. Vì vậy, hệ thống hút bụi sơn cần được thiết kế phù hợp với từng môi trường làm việc thay vì sử dụng một cấu hình chung cho mọi nhà xưởng.

Ngành chế biến gỗ và sản xuất nội thất: Quá trình sản xuất thường phát sinh đồng thời bụi gỗ, bụi sơn và hơi dung môi từ các loại sơn PU, NC hoặc vật liệu phủ bề mặt. Các hạt sơn có độ bám dính cao nên dễ làm bộ lọc nhanh bão hòa. Trường hợp này có thể ưu tiên buồng sơn màng nước để thu giữ hạt sơn, kết hợp hệ thống xử lý hơi dung môi và mùi ở công đoạn phía sau.
Gara sửa chữa và sơn ô tô: Công đoạn sơn hoàn thiện đòi hỏi môi trường tương đối sạch nhằm hạn chế bụi bám lên bề mặt, giúp lớp sơn đồng đều và đạt độ bóng mong muốn. Trường hợp này nên sử dụng phòng sơn khép kín với hệ thống cấp – hút khí được kiểm soát, kết hợp nhiều cấp lọc như lọc gió đầu vào, lọc trần và lọc sàn. Cấp lọc cuối cần được lựa chọn theo yêu cầu kỹ thuật cụ thể của phòng sơn.
Ngành gia công cơ khí và kết cấu thép: Các chi tiết, khung thép hoặc kết cấu cơ khí thường có kích thước lớn, khiến phạm vi phát sinh bụi và hơi sơn rộng hơn so với các sản phẩm thông thường. Giải pháp là hệ thống nên sử dụng vách hoặc chụp hút có diện tích thu gom lớn, kết hợp quạt công nghiệp được tính toán lưu lượng và áp suất phù hợp để duy trì khả năng hút trên toàn bộ khu vực phun sơn.

Trên đây là một số thông tin cơ bản về hệ thống hút bụi màng sơn mà Nextfan muốn chia sẻ đến các bạn. Hy vọng qua bài viết này, bạn đã hiểu rõ hơn về cấu tạo, nguyên lý hoạt động, ưu điểm cũng như ứng dụng thực tế của hệ thống trong các nhà xưởng sản xuất. Việc lựa chọn giải pháp hút bụi phù hợp không chỉ giúp kiểm soát bụi sơn, mùi và hơi dung môi hiệu quả mà còn góp phần cải thiện môi trường làm việc, bảo vệ sức khỏe người lao động và nâng cao chất lượng sản phẩm. Nếu bạn đang cần tư vấn thiết kế, lắp đặt hệ thống hút bụi màng sơn phù hợp với quy mô nhà xưởng, hãy liên hệ Nextfan để được hỗ trợ chi tiết.
