Hệ thống cấp khí tươi là gì? Cấu tạo và cách chọn phù hợp

10/10/2026 Nghị Nextfan 18 lượt xem

Hệ thống cấp khí tươi có nhiệm vụ đưa không khí từ bên ngoài vào trong nhà, căn hộ, văn phòng hoặc không gian sử dụng theo lưu lượng được xác định trước. Tùy cấu hình, không khí ngoài có thể đi qua bộ lọc, quạt, đường ống và thiết bị trao đổi nhiệt trước khi được phân phối đến từng khu vực.

Điểm quan trọng là không nên chọn hệ thống chỉ dựa vào lưu lượng ghi trên quạt. Muốn hệ thống hoạt động đúng, cần xem đồng thời nhu cầu gió ngoài, đường thải khí, trở lực đường ống, bộ lọc, độ ồn và điều kiện lắp đặt thực tế.

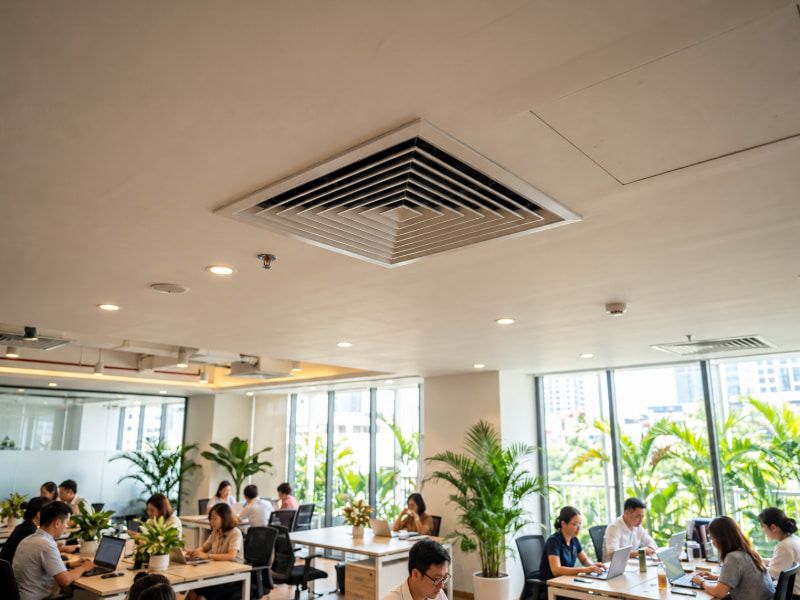

Miệng cấp gió tươi âm trần giúp phân phối đều luồng không khí ngoài trời đã lọc vào không gian làm việc kín.

Nội Dung Chính

Hệ thống cấp khí tươi là gì?

Hệ thống cấp khí tươi là một dạng hệ thống thông gió đưa không khí ngoài trời vào không gian bên trong bằng phương pháp tự nhiên hoặc cơ khí. Với hệ thống cơ khí, quạt tạo chênh áp để hút hoặc đẩy không khí qua cửa lấy gió, bộ lọc, đường ống và miệng cấp đến khu vực cần thông gió.

Mục tiêu chính là bổ sung lượng không khí ngoài cần thiết và hỗ trợ pha loãng các chất ô nhiễm phát sinh trong không gian kín. Tuy nhiên, cấp khí tươi không đồng nghĩa với tạo oxy, làm lạnh phòng hoặc loại bỏ hoàn toàn bụi và chất ô nhiễm.

Cần phân biệt một số thiết bị thường bị nhầm với hệ thống cấp khí tươi:

Máy lọc không khí: chủ yếu tuần hoàn và lọc lượng không khí đã có trong phòng. Nếu thiết bị không có đường lấy khí ngoài, nó không thay thế chức năng cấp gió tươi.
Điều hòa thông thường: chủ yếu xử lý nhiệt độ và một phần độ ẩm của không khí tuần hoàn. Việc có cấp gió ngoài hay không phụ thuộc cấu hình cụ thể.
Quạt hút: đưa không khí trong phòng ra ngoài. Không khí mới có thể đi vào qua khe cửa hoặc cửa lấy gió, nhưng đó không mặc nhiên là một hệ thống cấp khí chủ động được kiểm soát.
Quạt cấp khí: tạo dòng không khí từ ngoài vào trong nhưng chỉ là một thành phần của hệ thống hoàn chỉnh.

Cấu tạo và nguyên lý hoạt động của hệ thống cấp khí tươi

Cấu tạo thực tế thay đổi theo quy mô công trình và yêu cầu sử dụng. Một phòng nhỏ có thể chỉ cần quạt cấp kết hợp cửa lấy gió và bộ lọc phù hợp, trong khi hệ thống phục vụ nhiều phòng thường cần mạng ống phân phối, van điều chỉnh, đường thải và thiết bị điều khiển.

Các bộ phận chính của hệ thống

Sơ đồ mô tả thứ tự kết nối từ cửa hút gió ngoài, hộp lọc, quạt cấp nối ống đến miệng gió cấp trong phòng.

Cửa lấy gió ngoài: là vị trí không khí bắt đầu đi vào hệ thống. Vị trí này cần tránh nguồn khói, mùi, bụi hoặc khí thải.
Bộ lọc: giữ các hạt hoặc thành phần ô nhiễm trong phạm vi khả năng của vật liệu lọc. Cấp lọc phải phù hợp với chất lượng không khí bên ngoài và mức trở lực mà quạt có thể đáp ứng.
Quạt cấp: tạo chênh áp để đưa không khí qua hệ thống. Lưu lượng thực tế phụ thuộc cả đặc tính của quạt và tổng trở lực của đường gió.
Ống gió và phụ kiện: dẫn không khí đến từng vị trí. Chiều dài ống, co cút, van và thay đổi tiết diện đều làm tăng tổn thất áp suất.
Miệng cấp: phân phối không khí vào phòng và ảnh hưởng đến vận tốc gió, độ ồn cũng như khả năng hòa trộn không khí.
Đường thải khí: tạo lối thoát cho lượng không khí trong phòng khi có khí mới được đưa vào.
Bộ trao đổi nhiệt: chỉ có trong một số cấu hình. Thiết bị này trao đổi năng lượng giữa dòng khí thải và dòng khí ngoài để giảm tải nhiệt thông gió.

Không khí đi vào và đi ra như thế nào?

Ở cấu hình đơn giản, quạt cấp hút không khí ngoài qua cửa lấy gió và bộ lọc rồi đưa vào phòng. Khi không khí mới đi vào, một lượng không khí tương ứng cần có đường thoát qua cửa, khe chuyển gió, quạt hút hoặc hệ thống thải riêng.

Nếu chỉ cấp khí liên tục mà không xem xét đường thoát, áp suất trong phòng tăng lên và lưu lượng cấp thực tế có thể giảm. Ngược lại, nếu quạt hút mạnh hơn đáng kể so với lượng khí được cấp, phòng có thể rơi vào trạng thái áp suất âm và hút không khí qua các khe hở ngoài dự kiến.

Với hệ thống cấp–thải cơ khí cân bằng, cả lưu lượng cấp và lưu lượng thải đều được kiểm soát. Cấu hình này phù hợp khi cần quản lý chặt hơn đường đi của không khí, áp suất phòng hoặc sử dụng thiết bị thu hồi nhiệt.

Các loại hệ thống cấp khí tươi và cách lựa chọn

Không có một cấu hình phù hợp cho mọi công trình. Cách chọn nên bắt đầu từ nhu cầu gió ngoài, số khu vực cần cấp, khả năng đi ống, mức độ kiểm soát chất lượng không khí và chi phí vận hành.

Phương án	Phù hợp khi	Ưu điểm	Điểm cần lưu ý
Cấp khí trực tiếp	Một phòng hoặc khu vực nhỏ, tuyến gió ngắn	Kết cấu đơn giản, ít đường ống	Cần xem vị trí lấy khí, lọc, độ ồn và đường thoát khí
Cấp khí qua hệ thống ống	Cần phân phối khí đến nhiều vị trí	Chủ động bố trí miệng cấp	Phải tính tổn thất áp suất, kích thước ống và cân bằng lưu lượng
Cấp–thải cơ khí cân bằng	Cần kiểm soát cả hai chiều không khí	Dễ quản lý lưu lượng và áp suất hơn	Số lượng thiết bị, đường ống và yêu cầu bảo trì tăng
Cấp–thải có hồi nhiệt	Công trình điều hòa cần giảm tải nhiệt do thông gió	Tận dụng một phần năng lượng của khí thải	Chi phí, không gian lắp đặt và yêu cầu bảo trì cao hơn

Cấp khí một chiều và cấp–thải cân bằng

Hệ thống một chiều thường dùng quạt để chủ động cấp khí hoặc chủ động hút khí, còn chiều còn lại diễn ra qua cửa, khe gió hoặc đường thông tự nhiên. Cấu hình này đơn giản nhưng mức độ kiểm soát áp suất và đường đi của không khí thấp hơn.

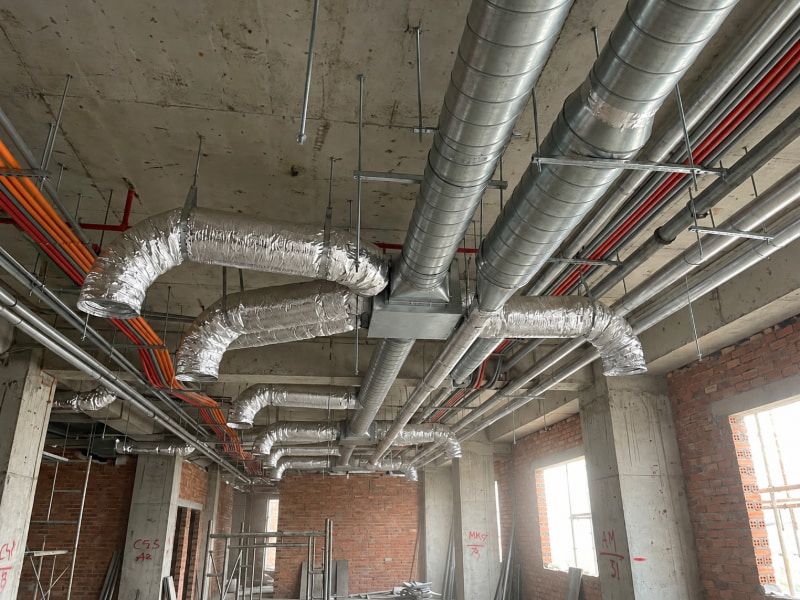

Tuyến ống gió bọc cách nhiệt treo âm trần giúp dẫn và phân bổ lưu lượng khí tươi đồng đều đến từng vị trí.

Hệ thống cấp–thải cân bằng sử dụng cả đường cấp và đường thải có kiểm soát. Phương án này phù hợp khi cần kiểm soát tốt hơn chất lượng không khí, chênh áp hoặc tích hợp thiết bị trao đổi nhiệt.

Hệ thống có hồi nhiệt khác gì?

Ở hệ thống có hồi nhiệt, dòng khí ngoài và dòng khí thải đi qua bộ trao đổi nhiệt nhưng không nhất thiết trộn trực tiếp với nhau. Năng lượng từ dòng khí thải được tận dụng để giảm chênh lệch nhiệt độ hoặc enthalpy của dòng khí ngoài trước khi đi vào không gian điều hòa, tùy công nghệ thiết bị.

Thu hồi nhiệt không thay thế bộ lọc và cũng không làm mất nhu cầu tính lưu lượng gió ngoài. Khi cân nhắc giải pháp này cần xem đồng thời thời gian vận hành điều hòa, chênh lệch điều kiện trong và ngoài nhà, không gian lắp thiết bị, đường ống, khả năng vệ sinh và chi phí bảo trì.

Cách tính lưu lượng cấp khí tươi cần thiết

Lưu lượng thường được biểu diễn bằng m³/h. Trong giai đoạn sơ bộ, có thể ước tính theo số người sử dụng hoặc theo thể tích phòng và số lần trao đổi khí. Tuy nhiên, giá trị thiết kế cuối cùng phải phù hợp với công năng thực tế và yêu cầu kỹ thuật áp dụng cho công trình.

Ước tính lưu lượng theo số người sử dụng

Công thức tổng quát:

Q = N × q

Q: lưu lượng khí ngoài cần cấp, m³/h.
N: số người sử dụng không gian.
q: suất cấp khí ngoài lựa chọn theo công năng và cơ sở thiết kế, m³/h cho mỗi người.

Ví dụ để minh họa phép tính, giả sử một phòng có 5 người và người thiết kế đã xác định suất cấp khí ngoài cần dùng là 30 m³/h cho mỗi người, khi đó lưu lượng sơ bộ là 150 m³/h. Con số 30 m³/h trong ví dụ chỉ là giả định tính toán, không phải mức mặc định áp dụng cho mọi loại phòng.

Khi sử dụng phương pháp này, bước quan trọng nhất không phải phép nhân mà là xác định đúng giá trị q theo loại không gian, mật độ người và yêu cầu thiết kế.

Ước tính theo thể tích phòng và số lần trao đổi khí

Công thức thường dùng để tính theo số lần trao đổi khí:

Q = V × ACH

Q: lưu lượng không khí, m³/h.
V: thể tích phòng, m³.
ACH: số lần trao đổi không khí trong một giờ.

Ví dụ một phòng có diện tích 20 m², cao 3 m thì thể tích là 60 m³. Nếu chỉ để minh họa phép tính và giả sử mục tiêu là 2 lần trao đổi không khí mỗi giờ, lưu lượng tương ứng là 120 m³/h.

Cần lưu ý rằng ACH không mặc nhiên đồng nghĩa với lưu lượng khí tươi. Một hệ thống tuần hoàn không khí trong phòng cũng có thể tạo ra số lần trao đổi lớn nhưng không bổ sung lượng không khí ngoài tương ứng. Vì vậy, khi thiết kế cấp khí tươi phải xác định rõ đang tính lưu lượng gió ngoài hay tổng lưu lượng tuần hoàn.

Vì sao phải kiểm tra áp suất và lưu lượng thực tế?

Lưu lượng ghi trên quạt không phải lúc nào cũng là lưu lượng xuất hiện tại miệng cấp. Khi không khí đi qua ống, co cút, bộ lọc, van và miệng gió, hệ thống tạo ra trở lực. Trở lực càng lớn thì điểm vận hành của quạt càng thay đổi.

Khi chọn quạt cần xem ít nhất:

lưu lượng yêu cầu tại vị trí sử dụng;
tổng tổn thất áp suất dự kiến của hệ thống;
đường đặc tính lưu lượng–áp suất của quạt;
trở lực ban đầu và khi bộ lọc bắt đầu bẩn;
độ ồn tại điểm vận hành;
khả năng điều chỉnh hoặc cân bằng lưu lượng giữa các nhánh.

Hai quạt có cùng lưu lượng danh định nhưng đặc tính áp suất khác nhau có thể cho kết quả rất khác khi cùng lắp vào một mạng ống.

Những lưu ý khi lắp đặt và vận hành hệ thống cấp khí tươi

Hiệu quả của hệ thống phụ thuộc nhiều vào vị trí lấy khí, tuyến ống và cách bảo trì chứ không chỉ phụ thuộc vào công suất thiết bị.

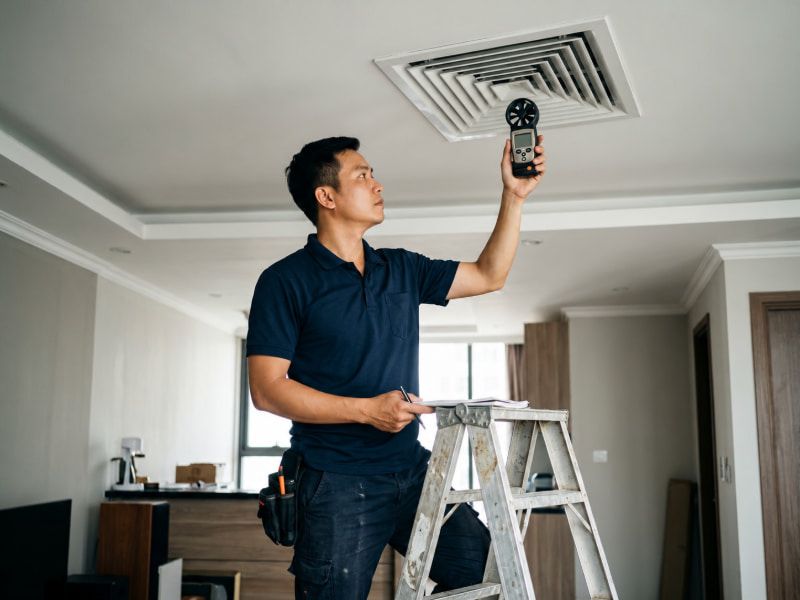

Đo vận tốc gió tại miệng cấp giúp kỹ thuật viên cân bằng lưu lượng toàn hệ thống theo đúng thông số thiết kế.

Chọn vị trí lấy khí ngoài phù hợp: tránh khu vực gần ống xả, nơi có khói, mùi, bụi tập trung hoặc nguồn ô nhiễm rõ rệt.
Bố trí đường thải hợp lý: không nên chỉ tập trung vào đường cấp mà bỏ qua lượng không khí phải thoát ra khỏi phòng.
Chọn bộ lọc theo nhu cầu thực tế: lọc càng dày hoặc cấp lọc càng cao thường làm tăng trở lực, do đó phải kiểm tra khả năng đáp ứng của quạt.
Giảm tổn thất không cần thiết: hạn chế tuyến ống quá dài, quá nhiều co gấp hoặc thay đổi tiết diện đột ngột.
Kiểm soát tiếng ồn và rung: xem tốc độ gió trong ống, vị trí đặt quạt, miệng gió và khả năng truyền rung vào kết cấu.
Để đủ không gian bảo trì: bộ lọc, quạt và thiết bị trao đổi nhiệt cần có vị trí tiếp cận để vệ sinh hoặc thay thế.
Kiểm tra lưu lượng sau lắp đặt: hệ thống nhiều nhánh nên được cân chỉnh thay vì giả định lưu lượng chia đều.

Với công trình có yêu cầu thiết kế cụ thể, thông số cuối cùng cần được đối chiếu với tiêu chuẩn kỹ thuật và điều kiện thực tế của công trình, thay vì lấy một mức lưu lượng hoặc ACH cố định áp dụng cho mọi trường hợp.

Chi phí và thông tin cần chuẩn bị để chọn giải pháp

Chi phí hệ thống cấp khí tươi không chỉ nằm ở giá quạt. Hai công trình có cùng diện tích vẫn có thể cần mức đầu tư khác nhau nếu số phòng, tuyến ống, yêu cầu lọc, độ ồn hoặc phương án cấp–thải khác nhau.

Những yếu tố quyết định chi phí

Lưu lượng và áp suất: yêu cầu càng cao thì thiết bị và kích thước hệ thống có thể phải tăng tương ứng.
Phương án cấp khí: cấp trực tiếp cho một phòng thường đơn giản hơn mạng cấp khí nhiều nhánh.
Bộ lọc: cấp lọc, diện tích lọc và tần suất thay thế ảnh hưởng cả chi phí đầu tư lẫn vận hành.
Thu hồi nhiệt: bổ sung bộ trao đổi nhiệt làm tăng số lượng thiết bị và yêu cầu bảo trì.
Đường ống và phụ kiện: chiều dài tuyến, số nhánh, co cút, van và miệng gió ảnh hưởng đáng kể đến vật tư và công lắp đặt.
Điều kiện thi công: công trình đang hoàn thiện thường thuận lợi hơn công trình đã sử dụng và hạn chế không gian đi ống.
Chi phí vận hành: gồm điện năng, vệ sinh và thay vật tư lọc theo điều kiện sử dụng.

Thông tin cần chuẩn bị khi nhờ tư vấn

Trước khi chọn quạt hoặc phương án cấp khí, nên chuẩn bị các dữ liệu cơ bản sau:

loại công trình và công năng từng khu vực;
diện tích và chiều cao phòng;
số người sử dụng thường xuyên;
thời gian sử dụng trong ngày;
vị trí có thể lấy khí ngoài và thải khí;
khả năng đi ống trên trần, tường hoặc hộp kỹ thuật;
yêu cầu về lọc bụi, độ ồn và điều hòa;
mức đầu tư dự kiến nếu cần so sánh nhiều phương án.

Nextfan hiện có các mẫu quạt nối ống cấp gió tươi HF-150, HF-200 và HF-250. Trong đó HF-200 có lưu lượng công bố 900 m³/h, công suất 200 W và đường kính ống 200 mm; HF-250 có lưu lượng công bố 1.450 m³/h, công suất 250 W và đường kính ống 250 mm.

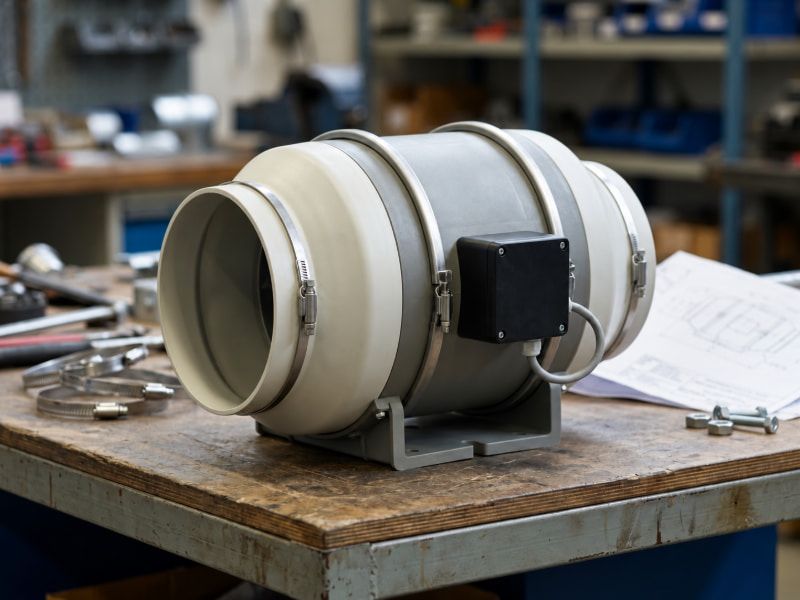

Quạt nối ống cấp gió tươi sở hữu cột áp phù hợp, giúp thắng trở lực của hệ thống lọc bụi và mạng đường ống.

Các thông số này là thông số sản phẩm công bố, không phải lưu lượng chắc chắn tại miệng gió sau khi lắp. Khi nối với bộ lọc và mạng ống, cần kiểm tra lại điểm vận hành theo trở lực thực tế trước khi chọn model.

Khách hàng cần trao đổi nhu cầu có thể liên hệ Nextfan qua hotline 0913.834.085 hoặc email kt.nextfan@gmail.com.
