Tìm Hiểu Gối Đỡ Quạt Ly Tâm Chi Tiết Từ A-Z

08/16/2026 Nguyễn Công Nghị 61 lượt xem

Quạt ly tâm gián tiếp bỗng rung mạnh, kêu lạ rồi tụt hẳn lưu lượng gió là nỗi ám ảnh của nhiều xưởng sản xuất. Không ít trường hợp, thủ phạm lại nằm ở chính cụm gối đỡ quạt ly tâm. Bộ phận nhỏ này quyết định độ êm, tuổi thọ và cả sự an toàn của toàn hệ thống thông gió. Hiểu sai hoặc bỏ quên nó, doanh nghiệp dễ trả giá bằng chi phí dừng máy và sửa chữa.

Trong bài viết này, Nextfan chia sẻ chi tiết cấu tạo, chức năng và vai trò của gối đỡ để bạn vận hành quạt bền bỉ hơn.

Gối đỡ quạt ly tâm là gì?

Gối đỡ quạt ly tâm là cụm chi tiết cơ khí gồm vòng bi và trục lắp trong thân gối, dùng để đỡ và dẫn hướng trục quay của cánh quạt trong quạt ly tâm gián tiếp. Bộ phận này quyết định độ êm và tuổi thọ của quạt.

Gối đỡ được đặt tách rời khỏi động cơ và nối với cánh quạt bằng trục. Một đầu trục gắn với guồng cánh, đầu còn lại gắn với buly để nhận lực kéo từ dây curoa. Nhờ kết cấu này, cánh quạt quay ổn định mà không cần lắp trực tiếp lên trục motor.

Gối đỡ đóng vai trò như điểm tựa cơ học cho toàn bộ cụm quay. Khi vòng bi bên trong hoạt động trơn tru, trục quay giữ được sự đồng tâm, hạn chế độ rơ và giúp guồng cánh sinh ra lưu lượng gió ổn định. Ngược lại, một gối đỡ mòn hoặc lệch tâm sẽ khiến quạt rung mạnh, phát ra tiếng ồn và giảm hiệu suất thông gió rõ rệt.

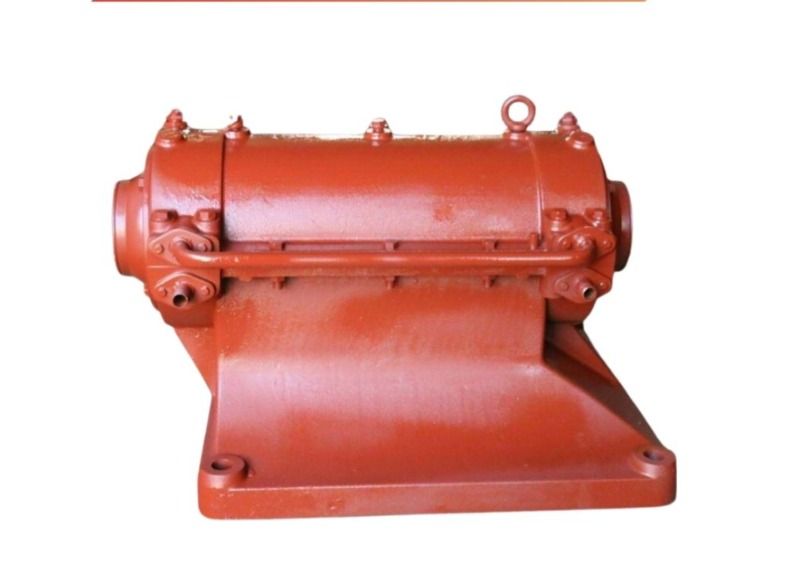

Gối đỡ quạt ly tâm là gì — Gối đỡ quạt ly tâm là cụm chi tiết cơ khí gồm vòng bi và trục lắp trong thân gối

Các tên gọi khác của gối đỡ quạt ly tâm

Gối đỡ quạt ly tâm còn được gọi bằng nhiều tên khác nhau tùy vùng miền và thói quen ngành cơ khí. Người thợ thường quen dùng những cách gọi dân dã bên cạnh thuật ngữ kỹ thuật.

Các tên gọi phổ biến gồm:

Gối trục: cách gọi kỹ thuật, nhấn mạnh chức năng đỡ trục quay.
Con heo hoặc con lợn: tên gọi dân dã quen thuộc với thợ lắp đặt tại khu vực phía Nam.
Ổ đỡ trục cánh quạt: cách gọi mô tả đầy đủ vị trí và nhiệm vụ của bộ phận.

Cấu tạo của gối đỡ quạt ly tâm

Dưới đây là phân tích từng nhóm chi tiết theo vị trí và vai trò trong cụm gối đỡ.

Vòng bi và trục gối

Vòng bi và trục gối là hai chi tiết cốt lõi quyết định khả năng quay của cả cụm. Vòng bi giảm ma sát cho trục, trong khi trục truyền mô men xoắn từ buly đến guồng cánh.

Vòng bi được chế tạo từ thép chịu lực cao, lắp khít trong thân gối để giữ trục quay đồng tâm.
Trục gối gia công từ thép hoặc inox có độ cứng vững lớn, chịu được tải trọng động khi quạt vận hành liên tục.

Hai chi tiết này phối hợp giúp guồng cánh quay ổn định ở dải tốc độ rộng, hạn chế hiện tượng đảo trục gây hư hỏng sớm.

Thân gối, phớt chắn và hệ thống bôi trơn

Thân gối, phớt chắn và hệ thống bôi trơn đảm nhận nhiệm vụ cố định, bảo vệ và duy trì tuổi thọ cho vòng bi. Nhóm chi tiết này bảo đảm cụm gối đỡ hoạt động bền bỉ trong môi trường công nghiệp.

Thân gối là phần vỏ cố định, ôm trọn vòng bi và bắt vít xuống bệ máy nhằm giữ cụm quay đứng yên tại vị trí lắp đặt.
Phớt chắn ngăn bụi bẩn và tạp chất xâm nhập vào vòng bi, đồng thời giữ mỡ bôi trơn không bị rò rỉ ra ngoài.
Hệ thống bôi trơn cấp mỡ hoặc dầu định kỳ, giúp vòng bi giảm nhiệt ma sát và kéo dài chu kỳ thay thế.

Ba chi tiết này cùng nhau tạo nên lớp bảo vệ khép kín cho phần lõi quay của gối đỡ.

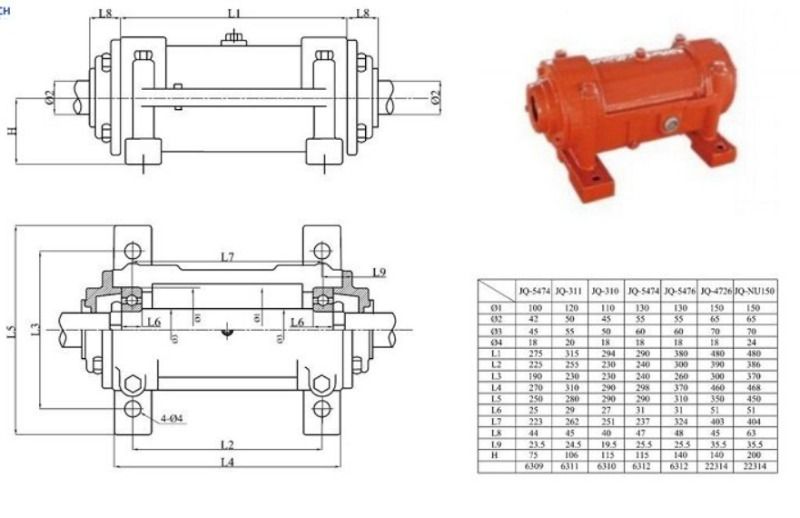

Cấu tạo của gối đỡ quạt ly tâm gồm 5 chi tiết

Chức năng của gối đỡ quạt ly tâm

Gối đỡ quạt ly tâm đảm nhận hai chức năng cơ học cốt lõi là đỡ trục truyền chuyển động và giảm ma sát rung động cho toàn bộ cụm quay. Dưới đây là chi tiết từng chức năng của bộ phận này.

Đỡ trục và truyền chuyển động qua dây curoa

Đỡ trục và truyền chuyển động là chức năng nền tảng của gối đỡ quạt ly tâm. Cụm gối tiếp nhận lực kéo từ dây curoa rồi chuyển thành chuyển động quay cho guồng cánh.

Khi motor khởi động, dây curoa kéo buly gắn trên một đầu trục gối. Trục quay kéo theo guồng cánh ở đầu còn lại, tạo ra luồng gió theo nguyên lý ly tâm. Người vận hành có thể thay đổi đường kính buly để điều chỉnh tỷ số truyền, từ đó tăng hoặc giảm lưu lượng và cột áp của quạt theo nhu cầu thực tế.

Nhờ cơ chế này, cùng một động cơ vẫn có thể phục vụ nhiều mức công suất khác nhau.

Giảm ma sát, rung động và tiếng ồn

Giảm ma sát, rung động và tiếng ồn là chức năng giúp quạt vận hành êm ái và bền bỉ. Vòng bi kết hợp bôi trơn giữ cho trục quay trơn tru dưới tải trọng lớn.

Khi guồng cánh quay ở tốc độ cao, mọi sai lệch nhỏ về đồng tâm đều có thể sinh ra rung động và tiếng ồn. Gối đỡ hấp thụ phần lớn dao động này nhờ vòng bi chất lượng và lớp mỡ bôi trơn ổn định. Kết quả là quạt chạy êm, ít hao mòn và giữ được hiệu suất thông gió trong thời gian dài.

Đây cũng là lý do các nhà máy ưu tiên cụm gối đỡ chắc chắn cho những hệ thống hoạt động liên tục nhiều giờ mỗi ngày.

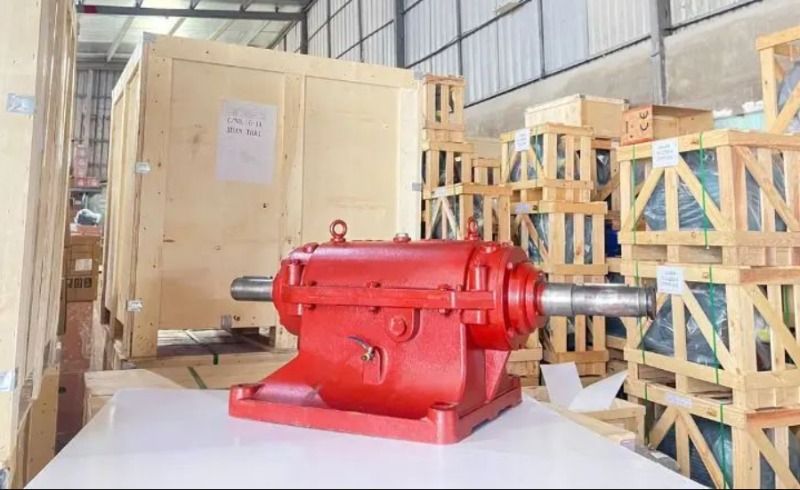

Chức năng của gối đỡ quạt ly tâm — Gối đỡ quạt ly tâm giúp quạt vận hành êm ái và bền bỉ.

Vai trò của gối đỡ trong hệ truyền động quạt ly tâm gián tiếp

Gối đỡ giữ vai trò trung tâm trong hệ truyền động quạt ly tâm gián tiếp, vừa là mắt xích truyền lực từ motor đến cánh quạt, vừa là lớp bảo vệ giúp động cơ tránh xa môi trường làm việc khắc nghiệt.

Dưới đây là hai khía cạnh quan trọng nhất trong vai trò của gối đỡ.

Cơ chế truyền động từ motor đến cánh quạt

Cơ chế truyền động gián tiếp vận hành theo chuỗi motor, buly, dây curoa và gối đỡ. Gối đỡ nằm ở cuối chuỗi này, trực tiếp biến lực kéo thành chuyển động quay của cánh.

Motor quay kéo buly động cơ, buly động cơ kéo dây curoa, dây curoa truyền lực sang buly gắn trên trục gối đỡ. Trục gối quay và dẫn động guồng cánh sinh ra luồng gió. Toàn bộ chuỗi truyền lực này phụ thuộc vào độ ổn định của gối đỡ. Nếu gối đỡ hoạt động chính xác, lực truyền đi mượt mà và quạt đạt đúng lưu lượng thiết kế.

Nhờ vậy, hệ truyền động gián tiếp cho phép điều chỉnh tốc độ linh hoạt mà dòng quạt truyền động trực tiếp khó đáp ứng.

Tách động cơ khỏi môi trường nhiệt độ cao, khói bụi và hóa chất

Tách động cơ khỏi môi trường khắc nghiệt là vai trò bảo vệ đặc trưng của gối đỡ trong quạt gián tiếp. Nhờ gối đỡ, motor được đặt xa vùng khói bụi, nhiệt độ cao và hơi hóa chất ăn mòn.

Trong nhiều nhà máy, quạt ly tâm phải hút khí nóng, khói axit hoặc bụi công nghiệp có nồng độ cao. Nếu motor gắn trực tiếp lên trục cánh, động cơ sẽ nhanh chóng xuống cấp dưới tác động của môi trường. Gối đỡ và dây curoa giúp đưa motor ra khỏi vùng nguy hiểm, chỉ để phần trục và guồng cánh làm việc trực tiếp với dòng khí. Kết quả là tuổi thọ động cơ tăng đáng kể và chi phí bảo trì giảm rõ rệt.

Đây là ưu điểm giúp quạt ly tâm gián tiếp được ưa chuộng trong các công trình quy mô lớn.

Điều kiện quạt ly tâm cần đến gối đỡ

Không phải quạt ly tâm nào cũng cần đến gối đỡ, bởi bộ phận này chỉ xuất hiện ở dòng truyền động gián tiếp vì ba lý do chính, bao gồm:

Vị trí lắp động cơ: quạt gián tiếp đặt motor tách rời guồng cánh nên bắt buộc cần gối đỡ làm điểm tựa cho trục; quạt trực tiếp gắn cánh thẳng lên trục motor nên không dùng gối đỡ.
Môi trường làm việc: khi quạt phải hút khí nóng, khói bụi hoặc hơi hóa chất, gối đỡ trở nên cần thiết để bảo vệ động cơ; môi trường sạch và mát ít đòi hỏi cấu trúc này.
Nhu cầu điều chỉnh tốc độ: hệ có gối đỡ cho phép đổi buly để thay đổi lưu lượng và cột áp; hệ truyền động trực tiếp gần như cố định theo tốc độ motor.

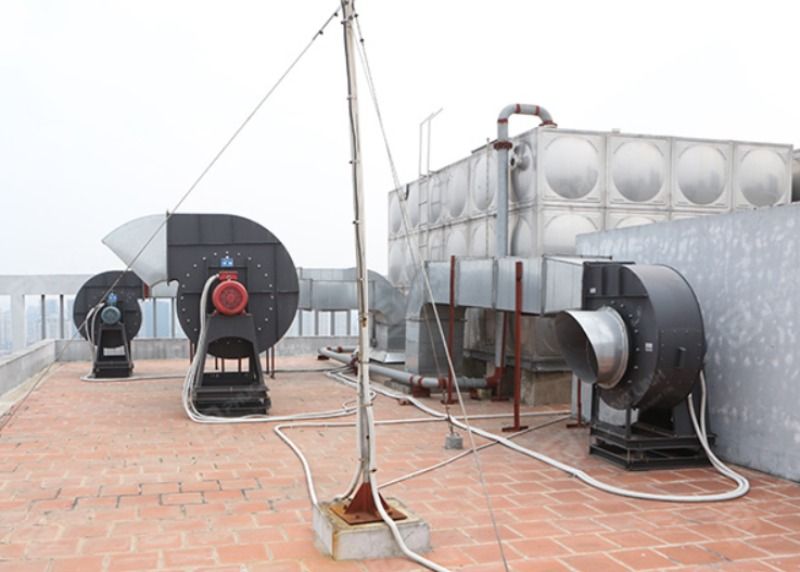

Điều kiện quạt ly tâm cần đến gối đỡ — Gối đỡ lắp trên quạt ly tâm

Các loại gối đỡ quạt ly tâm phổ biến

Gối đỡ quạt ly tâm có ba nhóm chính phân theo tiêu chí môi trường làm việc và cơ chế làm mát, gồm gối đỡ tiêu chuẩn, gối đỡ chịu nhiệt và gối đỡ làm mát cưỡng bức. Mỗi loại phù hợp với một điều kiện vận hành riêng.

Dưới đây là đặc điểm của từng nhóm gối đỡ theo tiêu chí phân loại:

Gối đỡ tiêu chuẩn: dùng cho quạt hoạt động ở nhiệt độ thông thường, môi trường ít bụi và hóa chất. Loại này có kết cấu đơn giản, chi phí thấp và dễ thay thế, phù hợp với hệ thống thông gió văn phòng hoặc nhà xưởng nhẹ.
Gối đỡ chịu nhiệt: được trang bị cánh tản nhiệt trên trục, cho phép quạt làm việc trong môi trường nhiệt độ cao lên tới khoảng 300 độ C. Loại này thường dùng cho quạt hút khói lò, hút khí nóng tại nhà máy luyện kim hoặc buồng sấy.
Gối đỡ làm mát cưỡng bức: sử dụng nước tuần hoàn hoặc cánh gió lắp trên gối trục để hạ nhiệt chủ động. Loại này phục vụ những ứng dụng khắc nghiệt nhất, nơi nhiệt độ dòng khí vượt ngưỡng chịu đựng của gối đỡ thông thường.

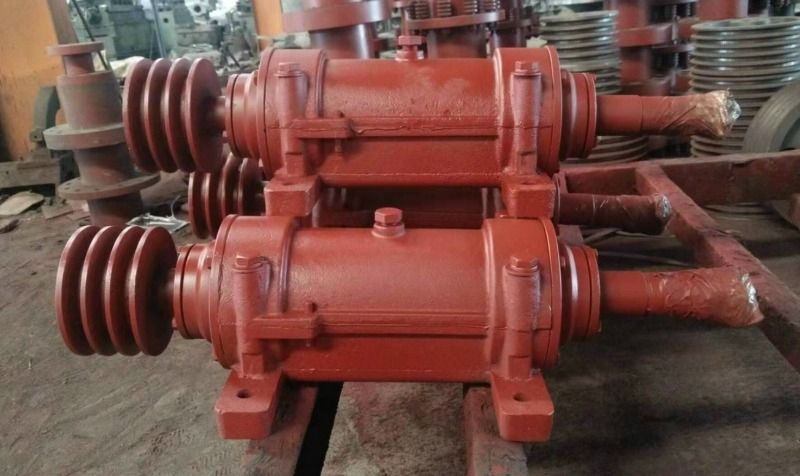

Các loại gối đỡ quạt ly tâm phổ biến — Gối đỡ quạt ly tâm có ba nhóm chính

Điểm khác biệt của gối đỡ giữa quạt ly tâm gián tiếp và trực tiếp

Gối đỡ tạo nên sự khác biệt căn bản giữa quạt ly tâm gián tiếp và trực tiếp, thể hiện ở cách bố trí động cơ, khả năng chịu môi trường và mức độ linh hoạt tốc độ. Quạt gián tiếp cần gối đỡ, còn quạt trực tiếp thì không.

Xem điểm khác biệt trong bảng dưới đây:

Tiêu chí	Quạt ly tâm gián tiếp	Quạt ly tâm trực tiếp
Bộ phận gối đỡ	Có, làm điểm tựa cho trục cánh	Không, cánh gắn thẳng lên trục motor
Vị trí động cơ	Đặt tách rời guồng cánh	Gắn liền với guồng cánh
Khả năng chịu nhiệt, hóa chất	Cao, motor được bảo vệ	Thấp, motor tiếp xúc trực tiếp môi trường
Điều chỉnh lưu lượng, cột áp	Linh hoạt nhờ thay buly	Cố định theo tốc độ motor
Độ ồn khi vận hành	Êm hơn nhờ gối đỡ hấp thụ rung	Phụ thuộc trực tiếp vào motor

Các lỗi thường gặp ở gối đỡ quạt ly tâm

Gối đỡ quạt ly tâm có thể gặp một số lỗi phổ biến liên quan đến vòng bi, bôi trơn và độ đồng tâm của trục. Nhận biết sớm các dấu hiệu này giúp tránh hư hỏng lan rộng sang guồng cánh và motor.

Cụ thể, các lỗi thường gặp ở gối đỡ bao gồm:

Vòng bi mòn hoặc vỡ: gây tiếng kêu lạ, độ rơ trục tăng và rung mạnh khi vận hành.
Gối đỡ phát nhiệt cao: dấu hiệu của thiếu mỡ bôi trơn hoặc vòng bi kém chất lượng.
Trục lệch tâm: khiến quạt rung, ồn và giảm lưu lượng gió so với thiết kế.
Phớt chắn hỏng: làm bụi lọt vào và mỡ rò ra, đẩy nhanh quá trình mài mòn vòng bi.

Việc theo dõi các dấu hiệu trên trong quá trình vận hành giúp kỹ thuật viên can thiệp đúng thời điểm, hạn chế dừng máy đột ngột.

Bảo trì và thay thế gối đỡ quạt ly tâm

Bảo trì và thay thế gối đỡ quạt ly tâm cần thực hiện theo lịch định kỳ, tập trung vào bôi trơn, kiểm tra vòng bi và thay thế kịp thời khi chi tiết xuống cấp. Quy trình đều đặn giúp quạt vận hành ổn định và kéo dài tuổi thọ.

Cụ thể, công tác bảo trì gối đỡ nên bao gồm các hạng mục sau:

Bôi trơn định kỳ: bổ sung mỡ hoặc dầu đúng chủng loại theo khuyến cáo, tránh để vòng bi khô dầu.
Kiểm tra độ rơ và tiếng ồn: theo dõi rung động, nhiệt độ và âm thanh của cụm gối trong mỗi kỳ bảo dưỡng.
Thay thế chi tiết hao mòn: thay vòng bi, phớt chắn hoặc cả cụm gối đỡ khi phát hiện dấu hiệu hỏng.

Nextfan hy vọng những chia sẻ trên giúp bạn hiểu rõ cấu tạo, chức năng và vai trò của gối đỡ trong hệ truyền động quạt ly tâm gián tiếp. Nếu doanh nghiệp cần tư vấn lựa chọn hoặc thay thế gối đỡ phù hợp với đặc thù hệ thống, đội ngũ kỹ thuật của Nextfan luôn sẵn sàng đồng hành để hệ thống thông gió vận hành bền bỉ và hiệu quả.
