FCU là gì? Cấu tạo, So sánh FCU và AHU

Giữa giờ cao điểm sản xuất, phòng điều hành nóng lên từng phút trong khi kho thành phẩm ngay kế bên lại lạnh quá mức cần thiết, tình huống quen thuộc ở nhiều nhà máy khi hệ thống điều hòa không được chia vùng điều khiển hợp lý. FCU chính là thiết bị đầu cuối giải quyết bài toán này, cho phép mỗi khu vực tự điều chỉnh nhiệt độ theo nhu cầu riêng mà không ảnh hưởng đến toàn hệ thống. Nextfan tổng hợp trong bài viết này toàn bộ kiến thức nền tảng về FCU là gì.

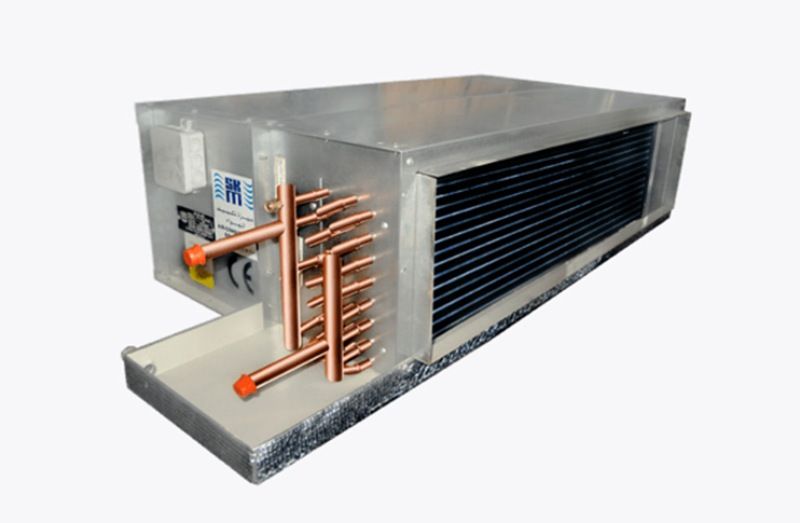

FCU là gì?

FCU là viết tắt của Fan Coil Unit, thiết bị xử lý không khí công suất nhỏ thuộc hệ thống HVAC, sử dụng nước lạnh từ trạm trung tâm để làm mát hoặc sưởi ấm không khí trong từng khu vực riêng lẻ.

Để hiểu rõ hơn vị trí của FCU, cần đặt thiết bị này vào bối cảnh toàn hệ thống điều hòa trung tâm. Trong chuỗi HVAC, Chiller đóng vai trò trạm sản xuất nước lạnh, hệ bơm và đường ống dẫn nước tới từng tầng, từng khu vực, còn FCU là thiết bị đầu cuối trực tiếp tiếp xúc với không khí trong phòng. Nói cách khác, FCU không tự sinh ra nguồn lạnh mà chỉ làm nhiệm vụ chuyển hóa nguồn lạnh có sẵn thành luồng khí mát cấp cho không gian sử dụng.

Trong tiếng Việt chuyên ngành, FCU còn được gọi quen thuộc là dàn lạnh nước hoặc dàn lạnh FCU, cách gọi phản ánh đúng bản chất thiết bị: một dàn trao đổi nhiệt chạy bằng nước thay vì gas lạnh như điều hòa cục bộ thông thường. Đây cũng là điểm phân biệt cơ bản giữa FCU và các dòng máy lạnh dân dụng mà nhiều người dễ nhầm lẫn.

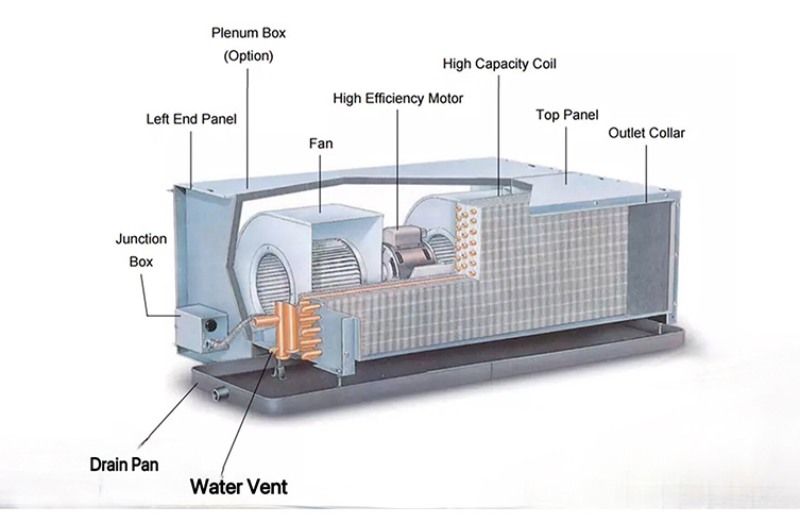

Cấu tạo của FCU

Cấu tạo của FCU gồm bốn cụm bộ phận chính: quạt gió cùng động cơ, dàn coil trao đổi nhiệt, bộ lọc kèm khay nước ngưng và vỏ máy, bộ điều khiển đi cùng van nước.

Cụ thể hơn, mỗi cụm bộ phận trong cấu tạo FCU đảm nhận một khâu riêng trong chuỗi xử lý không khí, thiếu bất kỳ cụm nào thiết bị cũng không thể vận hành ổn định.

1. Quạt gió là bộ phận tạo ra chuyển động của dòng khí trong FCU, đảm nhận nhiệm vụ hút khí hồi từ trong phòng, đẩy qua bề mặt dàn coil rồi thổi luồng khí đã xử lý trở lại không gian sử dụng. Toàn bộ quá trình làm lạnh chỉ xảy ra khi không khí thực sự đi qua coil, nên lưu lượng gió do quạt tạo ra ảnh hưởng trực tiếp tới năng suất lạnh thực tế mà FCU đạt được.
2. Động cơ quạt trên các dòng FCU phổ thông thường có ba cấp tốc độ, cho phép người vận hành tăng giảm lưu lượng gió theo tải nhiệt từng thời điểm. Khi khu vực đông người hoặc máy móc chạy hết công suất, quạt được đẩy lên cấp cao để tăng lượng khí xử lý; ngược lại, ca đêm hoặc giờ nghỉ có thể hạ xuống cấp thấp nhằm giảm điện năng và độ ồn.
3. Dàn coil là nơi diễn ra toàn bộ quá trình trao đổi nhiệt giữa nước và không khí, được cấu thành từ hệ ống đồng dẫn nước và các lá cánh nhôm ép sát bên ngoài để mở rộng diện tích tiếp xúc. Khi nước lạnh chảy bên trong ống đồng, nhiệt từ luồng khí đi qua cánh nhôm sẽ truyền vào nước, khiến nhiệt độ không khí giảm xuống trước khi thoát ra ngoài.
4. Bộ lọc của FCU thường là dạng lưới lọc thô, đặt ngay trước dàn coil theo chiều gió vào, có nhiệm vụ giữ lại bụi và sợi lớn trước khi luồng khí tiếp xúc bề mặt trao đổi nhiệt. Cấp lọc này chỉ đủ để bảo vệ coil khỏi bám bẩn nhanh, không nhằm mục đích lọc sạch không khí cho người sử dụng.
5. Khay nước ngưng nằm phía dưới dàn coil, hứng toàn bộ lượng nước hình thành do hơi ẩm trong không khí ngưng tụ trên bề mặt coil lạnh. Nước ngưng sau đó thoát ra ngoài theo đường ống riêng, thường đấu về hệ thống thoát nước chung của công trình. Khay và đường thoát phải có độ dốc hợp lý, nếu không nước sẽ đọng lại và tràn ra ngoài gây thấm trần, nhỏ giọt xuống khu vực bên dưới.
6. Vỏ máy bao bọc toàn bộ cụm thiết bị, vừa định hình hướng gió vừa bảo vệ các bộ phận bên trong. Với dòng lắp nổi, vỏ máy còn đóng vai trò thẩm mỹ; với dòng âm trần hoặc giấu trần, vỏ máy chủ yếu làm nhiệm vụ cách nhiệt và định hướng luồng khí vào hệ ống gió.
7. Bộ điều khiển là cụm quyết định khả năng vận hành độc lập của từng FCU, bao gồm cảm biến nhiệt độ phòng, bảng điều khiển hoặc remote và mạch điều khiển tốc độ quạt. Khi nhiệt độ phòng đạt mức cài đặt, bộ điều khiển sẽ phát tín hiệu điều chỉnh để giảm công suất làm lạnh thay vì để thiết bị chạy liên tục ở mức tối đa.
8. Van nước lắp trên đường ống cấp vào coil thực hiện việc đóng mở hoặc điều tiết lưu lượng nước theo tín hiệu từ bộ điều khiển. Khi phòng đã đủ lạnh, van khép lại làm giảm lượng nước qua coil, năng suất lạnh hạ xuống tương ứng. Cơ chế này giúp tiết kiệm năng lượng cho toàn hệ thống, bởi nước lạnh không bị tiêu thụ vô ích ở những khu vực không có nhu cầu.

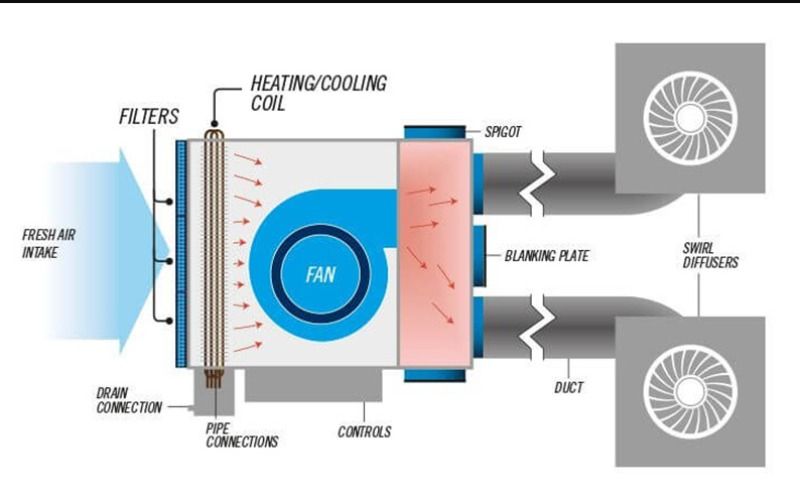

Nguyên lý hoạt động FCU

FCU hoạt động dựa trên nguyên lý trao đổi nhiệt gián tiếp giữa hai dòng lưu chất: dòng nước lạnh tuần hoàn bên trong dàn coil và dòng không khí tuần hoàn trong phòng do quạt tạo ra.

Để hình dung rõ hơn, có thể theo dõi quá trình vận hành của FCU theo trình tự ba bước, từ phía đường nước, sang phía không khí và cuối cùng là khâu điều tiết công suất.

1. Nước lạnh từ Chiller đi qua dàn coil và hấp thụ nhiệt từ không khí

Nước lạnh được sản xuất tại cụm Chiller trung tâm, thường ở nhiệt độ khoảng 7 độ C, sau đó được bơm đẩy theo hệ đường ống tới từng FCU trong công trình. Tại đây, nước đi vào bên trong hệ ống đồng của dàn coil và bắt đầu quá trình hấp thụ nhiệt.

Khi luồng không khí ấm từ trong phòng tiếp xúc với bề mặt cánh nhôm lạnh, nhiệt lượng truyền từ không khí qua cánh nhôm, qua thành ống đồng rồi vào nước. Kết quả là không khí giảm nhiệt độ còn nước tăng nhiệt độ. Nước sau khi nhận nhiệt, thường ở khoảng 12 độ C, theo đường ống hồi quay trở lại Chiller để được làm lạnh lần nữa, khép kín một chu trình tuần hoàn.

Với hệ thống có nguồn nước nóng từ Boiler, nguyên lý diễn ra theo chiều ngược lại: nước nóng truyền nhiệt cho không khí, biến FCU thành thiết bị sưởi ấm. Tuy nhiên tại Việt Nam, chức năng sưởi ít khi được khai thác nên phần lớn FCU chỉ vận hành ở chế độ làm lạnh.

2. Quạt tuần hoàn khí trong phòng và trả lại luồng khí đã xử lý

Phía không khí, quạt hút khí hồi từ chính không gian đang được điều hòa, đẩy qua bộ lọc rồi qua dàn coil. Sau khi hạ nhiệt và tách bớt ẩm tại bề mặt coil, luồng khí được thổi trở lại phòng qua miệng gió cấp.

Điểm cần nhấn mạnh ở đây là FCU chỉ xử lý khí tuần hoàn nội bộ, tức lấy khí trong phòng ra xử lý rồi trả lại chính phòng đó. Thiết bị không có cửa lấy gió tươi từ bên ngoài, cũng không có khoang hòa trộn khí. Đặc điểm này giải thích vì sao phòng chỉ lắp FCU mà đóng kín lâu sẽ có cảm giác bí, thiếu khí tươi dù nhiệt độ vẫn mát.

Đây cũng chính là điểm neo quan trọng để phân biệt FCU với AHU ở phần sau, bởi khả năng cấp gió tươi là khác biệt bản chất giữa hai thiết bị chứ không đơn thuần là chênh lệch về công suất.

3. Van nước và cảm biến duy trì nhiệt độ cài đặt cho từng khu vực

Trong suốt quá trình vận hành, cảm biến nhiệt độ liên tục đo nhiệt độ khí hồi và so sánh với giá trị người dùng cài đặt. Khi nhiệt độ phòng còn cao hơn mức cài, van nước mở lớn để tăng lưu lượng nước lạnh qua coil, năng suất lạnh được đẩy lên tối đa.

Khi nhiệt độ phòng chạm mức cài đặt, tín hiệu điều khiển sẽ khép van nước lại, lượng nước qua coil giảm xuống và năng suất lạnh hạ theo. Quạt vẫn tiếp tục chạy để duy trì tuần hoàn khí, đảm bảo nhiệt độ phân bố đều trong không gian thay vì tạo ra các vùng lạnh cục bộ.

Nhờ cơ chế điều tiết này, mỗi FCU vận hành như một đơn vị độc lập trong hệ thống. Phòng điều hành có thể đặt ở 24 độ C trong khi kho thành phẩm kế bên đặt 20 độ C, cả hai cùng lấy nguồn lạnh từ một Chiller mà không xung đột.

Phân loại FCU theo kiểu lắp đặt

FCU được phân loại thành bốn nhóm chính theo kiểu lắp đặt: dòng treo tường và áp trần, dòng cassette âm trần, dòng giấu trần nối ống gió và dòng đặt sàn dạng tủ.

Tiếp theo, Nextfan đi vào đặc điểm nhận dạng cùng không gian phù hợp của từng dòng máy để bạn dễ đối chiếu với thực tế công trình.

FCU treo tường và áp trần

Dòng treo tường gắn trực tiếp lên vách phòng, còn dòng áp trần lắp sát mặt dưới trần và thổi gió theo phương ngang. Cả hai đều thuộc nhóm lắp nổi, không cần trần giả, thi công nhanh và dễ tiếp cận khi cần vệ sinh bảo dưỡng.

Nhóm này phù hợp với các không gian có diện tích vừa và nhỏ trong nhà xưởng như phòng điều hành, phòng kỹ thuật, phòng nghỉ ca hay khu vực tiếp khách. Ưu điểm lớn nhất là chi phí đầu tư và lắp đặt thấp, đồng thời không phụ thuộc vào kết cấu trần.

Hạn chế của dòng lắp nổi nằm ở phạm vi phân phối gió. Vì thổi theo một hướng cố định, khu vực xa miệng gió dễ xuất hiện chênh lệch nhiệt độ, nên nhóm này không phù hợp với phòng có hình dạng dài hoặc bố trí nhiều vách ngăn.

FCU cassette âm trần

Dòng cassette lắp âm vào trần giả, chỉ lộ mặt nạ trang trí phía dưới, gồm ba biến thể phổ biến là cassette thổi tròn, cassette một hướng và cassette bốn hướng. Điểm mạnh của nhóm này là khả năng phân phối khí đồng đều ra nhiều phía từ một vị trí trung tâm.

Cassette bốn hướng và thổi tròn thích hợp cho các khu vực rộng, mặt bằng vuông vức như phòng họp, văn phòng xưởng hay khu vực đóng gói có trần giả. Cassette một hướng thường dùng cho không gian hẹp và dài, nơi luồng gió cần được định hướng về một phía cụ thể.

Điều kiện tiên quyết khi chọn dòng cassette là công trình phải có trần giả và khoảng không gian phía trên trần đủ để đặt thân máy cùng đường ống nước, đường thoát nước ngưng.

FCU giấu trần nối ống gió

Dòng giấu trần nối ống gió đặt hoàn toàn phía trên trần giả, không lộ thân máy, khí lạnh được dẫn qua hệ ống gió tới nhiều miệng gió khác nhau. Đây là dòng máy phổ biến nhất trong công trình công nghiệp nhờ khả năng phục vụ cùng lúc nhiều khu vực từ một thiết bị.

Nhóm này cho phép phân bố miệng gió linh hoạt theo mặt bằng thực tế, phù hợp với khu vực có nhiều phòng nhỏ liền kề hoặc mặt bằng bị chia cắt bởi vách ngăn. Toàn bộ thiết bị được giấu kín nên không ảnh hưởng tới bố trí thiết bị sản xuất phía dưới.

Đổi lại, dòng giấu trần nối ống gió đòi hỏi tính toán kỹ khâu thiết kế, đặc biệt là cột áp tĩnh ngoài phải đủ để thắng trở lực của toàn tuyến ống. Đây là điểm dễ sai sót nhất và sẽ được phân tích riêng ở phần tiêu chí chọn máy.

FCU đặt sàn và dạng tủ

Dòng đặt sàn và dạng tủ được bố trí trực tiếp trên nền, thổi gió từ dưới lên hoặc theo phương ngang, không yêu cầu bất kỳ điều kiện nào về trần. Đây là phương án dành cho những khu vực mà hai nhóm phía trên không khả thi.

Trong nhà xưởng kết cấu thép có trần cao, việc treo thiết bị lên cao vừa khó thi công vừa gây bất tiện khi bảo trì, chưa kể khí lạnh thổi từ trên xuống phải đi qua quãng đường dài mới tới vùng làm việc. Dòng đặt sàn khắc phục được cả hai vấn đề này nhờ đặt nguồn lạnh ngay tại tầm hoạt động của con người.

Nhóm này thường được dùng cho phòng kỹ thuật, phòng máy hoặc các khu vực cải tạo, nơi không thể can thiệp vào kết cấu trần sẵn có.

Ứng dụng của FCU

FCU được thiết kế để phục vụ từng khu vực cục bộ với công suất 2kW đến 20kW mỗi thiết bị, nên không phù hợp để làm mát toàn bộ diện tích nhà xưởng, đặc biệt với xưởng hở hoặc có nguồn phát nhiệt lớn.

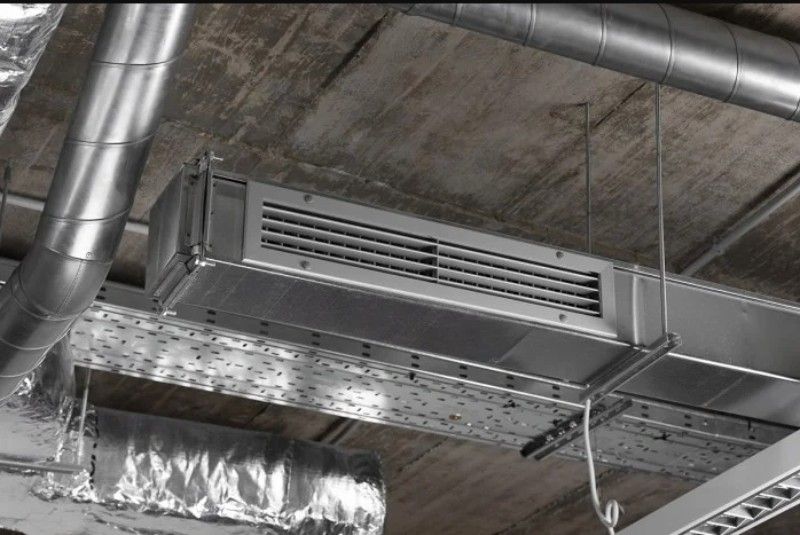

Khu vực cục bộ có yêu cầu nhiệt độ riêng

Những không gian kín, diện tích vừa phải và cần duy trì nhiệt độ ổn định chính là nơi FCU thể hiện đúng giá trị của mình. Phòng điều hành, phòng QC, phòng lab kiểm nghiệm, phòng máy chủ, văn phòng xưởng hay kho thành phẩm nhạy cảm nhiệt độ đều nằm trong nhóm này.

Ở các khu vực đó, tải nhiệt tương đối ổn định, không gian được bao kín bằng vách ngăn và số người làm việc không quá đông. Công suất 2kW đến 20kW của một FCU đủ đáp ứng, đồng thời khả năng điều khiển độc lập cho phép mỗi phòng tự đặt nhiệt độ theo yêu cầu công việc.

Lợi ích rõ rệt nhất là chi phí vận hành. Thay vì làm lạnh cả xưởng, doanh nghiệp chỉ đầu tư làm lạnh đúng những khu vực thực sự cần, phần diện tích còn lại dùng giải pháp thông gió làm mát chi phí thấp hơn nhiều.

Xưởng hở và khu vực phát nhiệt lớn

Nhà xưởng sản xuất thường có diện tích hàng nghìn mét vuông, trần cao, cửa ra vào đóng mở liên tục và tồn tại các nguồn phát nhiệt lớn như lò nung, máy ép, dây chuyền hàn hoặc động cơ công suất cao. Trong điều kiện này, lượng nhiệt cần thải ra vượt xa khả năng của hệ FCU, chưa kể khí lạnh sẽ thất thoát nhanh qua các khoảng hở.

Với những khu vực như vậy, hướng xử lý hiệu quả hơn là kết hợp nhiều giải pháp theo từng lớp. Hệ thống quạt hút công nghiệp và quạt thông gió đảm nhận việc thải nhiệt và khí ô nhiễm ra ngoài. Hệ làm mát bay hơi cấp khí mát vào xưởng với chi phí điện thấp. Quạt trần HVLS tạo chuyển động khí trên diện rộng, giúp phân tán nhiệt tích tụ và tăng cảm giác mát cho người lao động.

Cách tiếp cận hợp lý là phân vùng ngay từ giai đoạn thiết kế: khu vực kín cần kiểm soát nhiệt độ chính xác thì dùng FCU, khu vực sản xuất hở thì dùng tổ hợp thông gió và làm mát bay hơi. Nextfan thường tư vấn theo hướng này để doanh nghiệp tối ưu cả chi phí đầu tư ban đầu lẫn chi phí điện hàng tháng.

So sánh FCU và AHU

FCU và AHU cùng là thiết bị xử lý không khí trong hệ HVAC nhưng khác biệt bản chất ở ba điểm: quy mô phục vụ, khả năng cấp gió tươi và cấp độ lọc không khí. FCU xử lý khí tuần hoàn cho từng khu vực nhỏ, trong khi AHU xử lý và cấp khí cho cả công trình hoặc cả khu sản xuất.

Bảng dưới đây đối chiếu hai thiết bị theo các tiêu chí kỹ thuật và ứng dụng thường được cân nhắc khi lựa chọn giải pháp cho nhà máy:

Tiêu chí lựa chọn FCU

Chọn FCU cho nhà xưởng cần căn cứ vào bốn nhóm tiêu chí: tải nhiệt và thể tích khu vực, kiểu lắp đặt phù hợp kết cấu, cột áp tĩnh ngoài của thiết bị, cùng các yếu tố vận hành gồm độ ồn, cấp lọc và khả năng bảo trì.

Tải nhiệt và thể tích khu vực

Công suất lạnh cần thiết được tính từ tổng tải nhiệt của khu vực, bao gồm nhiệt truyền qua tường và mái, nhiệt tỏa từ người, nhiệt từ hệ thống chiếu sáng và quan trọng nhất trong nhà xưởng là nhiệt từ máy móc thiết bị.

Nhiều trường hợp chọn sai công suất do chỉ tính theo diện tích phòng như cách làm với nhà ở, bỏ qua các nguồn phát nhiệt đặc thù. Một phòng điều hành 30m² nhưng đặt bốn tủ điện điều khiển và ba máy tính công nghiệp sẽ có tải nhiệt cao hơn hẳn một phòng nghỉ cùng diện tích. Tương tự, phòng nằm sát khu vực lò nung hoặc dưới mái tôn không cách nhiệt sẽ nhận thêm lượng nhiệt truyền đáng kể.

Ngoài tải nhiệt, chiều cao trần cũng cần được đưa vào tính toán vì thể tích không khí cần làm lạnh tỷ lệ thuận với chiều cao. Nhà xưởng thường có trần cao hơn nhiều so với công trình dân dụng, nên áp dụng công thức ước lượng theo diện tích sẽ cho kết quả thiếu hụt.

Kiểu lắp đặt phải khớp với kết cấu

Sau khi xác định được công suất, bước kế tiếp là chọn kiểu máy phù hợp với điều kiện xây dựng thực tế. Khu vực có trần giả và chiều cao vừa phải có thể dùng cassette âm trần hoặc giấu trần nối ống gió. Khu vực không có trần giả thì phương án khả thi là treo tường, áp trần hoặc đặt sàn.

Với nhà xưởng kết cấu thép trần cao, cần cân nhắc kỹ trước khi treo thiết bị lên cao. Khoảng cách từ miệng gió tới vùng làm việc quá lớn khiến khí lạnh bị hòa trộn và mất nhiệt trên đường đi, hiệu quả làm mát thực tế thấp hơn tính toán. Chưa kể mỗi lần vệ sinh lọc hay kiểm tra khay nước ngưng đều phải huy động xe nâng hoặc giàn giáo.

Ngoài ra, cần kiểm tra không gian phía trên trần giả có đủ chiều cao đặt thân máy cùng hệ đường ống nước cấp, nước hồi và ống thoát nước ngưng hay không. Đây là vướng mắc hay gặp ở các công trình cải tạo, khi trần đã cố định và không gian kỹ thuật bị giới hạn.

Cột áp tĩnh ngoài của thiết bị

Với dòng giấu trần nối ống gió, cột áp tĩnh ngoài là thông số quan trọng ngang với công suất lạnh nhưng lại thường bị bỏ qua. Đây là áp suất mà quạt của FCU còn dư ra sau khi đã thắng trở lực nội tại, dùng để đẩy khí đi qua toàn bộ hệ ống gió, co nối, van điều chỉnh và miệng gió.

Lỗi phổ biến nhất trong thực tế là chọn máy đủ lạnh nhưng thiếu cột áp. Biểu hiện điển hình: miệng gió gần máy thổi rất mạnh, miệng gió ở cuối tuyến gần như không có gió, phòng cuối luôn nóng dù thiết bị chạy hết công suất. Khi đó việc tăng tốc độ quạt cũng không cải thiện được nhiều mà chỉ làm tăng độ ồn và điện năng.

Nhà xưởng có mặt bằng rộng nên tuyến ống gió thường dài hơn công trình dân dụng, đồng thời có nhiều đoạn rẽ nhánh để phục vụ các phòng khác nhau. Vì vậy cần cộng đủ trở lực của toàn tuyến gồm chiều dài ống, số lượng co, tê, van và miệng gió, sau đó chọn thiết bị có cột áp dư so với giá trị tính toán.

Độ ồn, cấp lọc và khả năng bảo trì

Ba yếu tố cuối cùng không quyết định máy có chạy được hay không, nhưng quyết định chi phí và mức độ phiền toái trong suốt vòng đời sử dụng.

Về độ ồn, phòng điều hành và phòng QC là nơi nhân viên phải trao đổi thông tin liên tục, nên cần ưu tiên thiết bị có độ ồn thấp ở cấp quạt trung bình — cấp tốc độ được dùng nhiều nhất trong thực tế vận hành.

Về cấp lọc, môi trường nhà xưởng có nồng độ bụi cao hơn hẳn văn phòng, nên lưới lọc sẽ bám bẩn nhanh. Cần xác định trước chu kỳ vệ sinh lọc phù hợp với đặc thù sản xuất thay vì áp dụng lịch bảo trì chung. Xưởng cơ khí, xưởng gỗ hay xưởng may thường phải rút ngắn chu kỳ này xuống đáng kể.

Về khả năng bảo trì, vị trí lắp đặt cần chừa đủ khoảng trống để mở nắp máy, rút lưới lọc và tiếp cận khay nước ngưng. Nhiều công trình lắp máy sát tường hoặc bị thiết bị sản xuất che chắn, dẫn tới việc bảo dưỡng bị trì hoãn, coil bám bụi dày và năng suất lạnh giảm dần mà không ai phát hiện kịp.

Lưu ý kỹ thuật khi vận hành FCU

Vận hành FCU trong nhà xưởng cần lưu ý bốn vấn đề kỹ thuật thường bị bỏ sót: lựa chọn cấu hình đường nước hai ống hay bốn ống, xử lý đọng sương tại khay nước ngưng, chống ăn mòn dàn coil và nhận diện đúng giới hạn chức năng của thiết bị.

Cụ thể hơn, đây là những vấn đề chỉ bộc lộ sau một thời gian vận hành, khi chi phí khắc phục đã cao hơn nhiều so với việc xử lý ngay từ khâu thiết kế.

FCU 2 ống và FCU 4 ống

Cấu hình hai ống chỉ có một cặp đường nước cấp và hồi, tại một thời điểm toàn hệ thống chỉ chạy được một chế độ, hoặc làm lạnh hoặc sưởi ấm. Cấu hình bốn ống có hai cặp đường nước riêng biệt, một cặp dẫn nước lạnh và một cặp dẫn nước nóng, cho phép các khu vực khác nhau chạy chế độ khác nhau cùng lúc.

Tại Việt Nam, phần lớn công trình sử dụng cấu hình hai ống do nhu cầu sưởi gần như không tồn tại ở miền Nam và chỉ xuất hiện theo mùa ở miền Bắc. Chi phí đầu tư cho hệ bốn ống cao hơn đáng kể vì phải nhân đôi toàn bộ hệ đường ống, van và bảo ôn.

Cấu hình bốn ống chỉ thực sự cần thiết trong các trường hợp đặc thù: nhà máy có khu vực yêu cầu sưởi cho quy trình sản xuất trong khi khu vực khác vẫn cần làm lạnh, hoặc công trình có yêu cầu kiểm soát độ ẩm nghiêm ngặt cần kết hợp làm lạnh sâu rồi gia nhiệt lại. Nếu không thuộc các trường hợp này, đầu tư hệ bốn ống sẽ lãng phí.

Khay nước ngưng và lớp bảo ôn

Hiện tượng chảy nước từ FCU xuống khu vực bên dưới bắt nguồn từ ba nguyên nhân chính: khay nước ngưng bị tắc do bụi bẩn tích tụ, đường ống thoát không đủ độ dốc khiến nước đọng lại, hoặc lớp bảo ôn trên đường ống nước lạnh bị hở làm hơi ẩm ngưng tụ trên bề mặt ống.

Trong nhà xưởng, rủi ro này cao hơn hẳn công trình dân dụng vì hai lý do. Thứ nhất, nồng độ bụi cao khiến khay nước ngưng nhanh bị lắng cặn và tắc đường thoát. Thứ hai, nhiều khu vực sản xuất có độ ẩm không khí lớn do đặc thù quy trình như rửa, hấp, làm nguội, khiến lượng nước ngưng sinh ra nhiều hơn bình thường.

Hậu quả không dừng ở vết ố trần. Nước nhỏ xuống có thể làm hỏng hàng hóa lưu kho, gây chập tủ điện đặt phía dưới hoặc tạo sàn trơn trượt ở khu vực có người qua lại. Vì vậy khi thi công cần đảm bảo độ dốc đường thoát theo đúng thiết kế, bảo ôn kín toàn bộ đường ống nước lạnh kể cả tại các vị trí van và co nối, đồng thời đưa việc kiểm tra khay nước ngưng vào lịch bảo dưỡng định kỳ.

Dàn coil trong môi trường bụi và hơi hóa chất

Dàn coil tiêu chuẩn dùng ống đồng và cánh nhôm trần, phù hợp với môi trường không khí thông thường. Trong nhà xưởng có hơi axit, hơi dung môi, hơi muối hoặc bụi kim loại, lớp cánh nhôm này bị ăn mòn nhanh, xuất hiện hiện tượng mủn cánh, giảm diện tích trao đổi nhiệt và cuối cùng là thủng ống đồng gây rò rỉ nước.

Các ngành dễ gặp vấn đề này gồm xưởng cơ khí có công đoạn tẩy rửa bề mặt, xưởng sơn có hơi dung môi bay lên, xưởng mạ điện, xưởng chế biến thủy sản và các nhà máy gần biển. Với những môi trường đó, nên chọn dàn coil có lớp phủ bảo vệ cánh nhôm thay vì dùng coil tiêu chuẩn, dù chi phí đầu tư ban đầu cao hơn.

Song song với việc chọn vật liệu, chu kỳ vệ sinh coil cũng cần rút ngắn. Bụi kim loại hoặc bụi gỗ bám trên bề mặt cánh nhôm không chỉ cản trở trao đổi nhiệt mà còn giữ ẩm, đẩy nhanh quá trình ăn mòn. Vệ sinh định kỳ bằng dung dịch chuyên dụng và kiểm tra tình trạng cánh nhôm sẽ giúp phát hiện sớm dấu hiệu xuống cấp trước khi thiết bị hỏng hẳn.

FCU không thay thế được AHU

Giới hạn chức năng rõ ràng nhất của FCU nằm ở ba điểm: không lấy được gió tươi từ bên ngoài, chỉ trang bị lọc thô cấp thấp và không tạo được chênh áp giữa các khu vực. Đây là đặc tính thiết kế, không phải khuyết điểm có thể khắc phục bằng cách chọn model cao cấp hơn.

Hệ quả thực tế là phòng chỉ lắp FCU và đóng kín lâu sẽ tích tụ CO₂, người làm việc có cảm giác ngột dù nhiệt độ vẫn mát. Với phòng đông người hoặc ca làm việc kéo dài, cần bổ sung hệ cấp gió tươi riêng bên cạnh FCU.

Quan trọng hơn, mọi khu vực có yêu cầu kiểm soát bụi hoặc duy trì áp suất đều nằm ngoài khả năng của FCU. Phòng sạch, kho dược phẩm, khu vực đóng gói thực phẩm hay phòng lắp ráp điện tử bắt buộc phải dùng AHU với hệ lọc nhiều cấp và khả năng điều áp. Việc cố dùng FCU cho những khu vực này không chỉ không đạt tiêu chuẩn mà còn có thể khiến toàn bộ lô sản phẩm bị loại khi kiểm định.

Hy vọng những chia sẻ của Nextfan giúp bạn hiểu rõ FCU là gì, nắm được cấu tạo, nguyên lý vận hành cũng như bộ tiêu chí chọn dàn lạnh FCU phù hợp với đặc thù nhà xưởng của mình. Nếu cần tư vấn giải pháp cho hệ thống làm mát nhà xưởng tổng thể, đội ngũ Nextfan luôn sẵn sàng đồng hành cùng bạn từ khâu khảo sát đến vận hành.
