CFturbo là gì và được dùng để thiết kế những loại máy nào?

CFturbo là phần mềm thiết kế máy thủy khí, được sử dụng để xây dựng và điều chỉnh hình học của quạt, bơm, máy nén và tuabin. Phần mềm hỗ trợ kỹ sư tạo mô hình 3D từ các yêu cầu thiết kế, thay đổi thông số hình học và chuyển dữ liệu sang những công cụ phân tích hoặc thiết kế cơ khí khác.

Điểm cần phân biệt là CFturbo tập trung vào thiết kế hình học máy thủy khí, không thay thế hoàn toàn phần mềm CAD hay mô phỏng CFD. Hiểu đúng chức năng của từng công cụ sẽ giúp người dùng xác định CFturbo có phù hợp với công việc hay không, nhất là khi cần phát triển cánh quạt, bánh công tác hoặc cải tiến thiết kế thiết bị.

CFturbo là gì và dùng để làm gì?

CFturbo là phần mềm thiết kế máy thủy khí cánh dẫn (turbomachinery design software) do CFturbo GmbH phát triển tại Đức. Phần mềm hỗ trợ tạo hình học mới, điều chỉnh thiết kế hiện có và tái dựng một số bộ phận máy thủy khí từ dữ liệu CAD thông qua chức năng kỹ thuật đảo ngược.

Trong các thiết bị như quạt ly tâm hoặc bơm ly tâm, hình dạng bánh công tác, cánh dẫn và đường đi của dòng chất lưu ảnh hưởng đến đặc tính vận hành. CFturbo cung cấp những công cụ thiết kế chuyên dụng để kỹ sư xây dựng hình học ban đầu, kiểm tra các thông số thiết kế và phát triển những phương án phù hợp với yêu cầu kỹ thuật.

Những chức năng chính của CFturbo gồm:

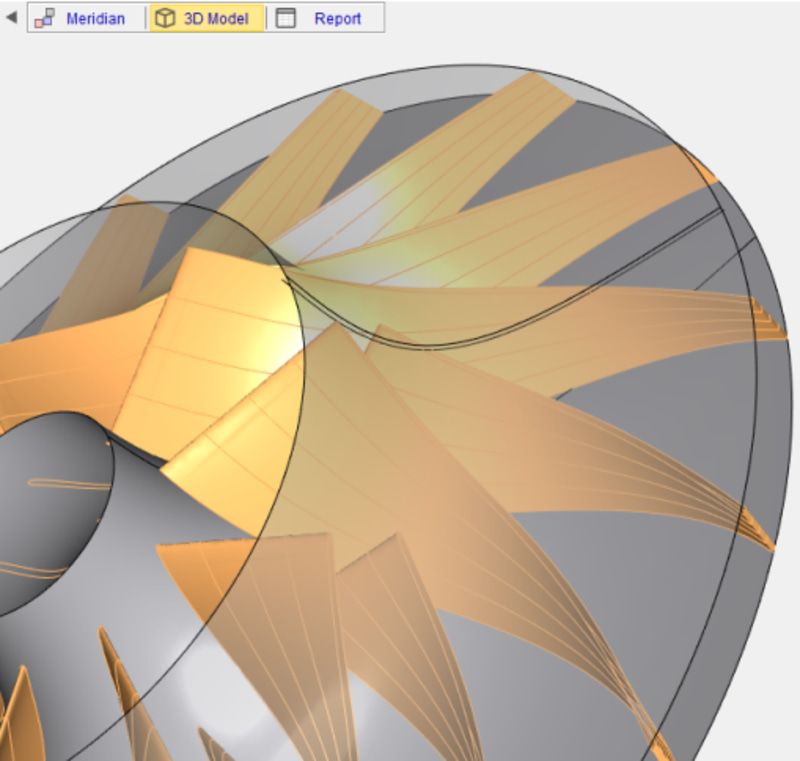

• Thiết kế hình học tham số: Xây dựng mô hình dựa trên các tham số có thể điều chỉnh, giúp thay đổi hình dạng và kích thước mà không phải dựng lại toàn bộ chi tiết từ đầu.
• Tạo thiết kế sơ bộ: Hỗ trợ hình thành phương án ban đầu dựa trên lý thuyết máy thủy khí và các quan hệ thực nghiệm, sau đó cho phép kỹ sư điều chỉnh chi tiết.

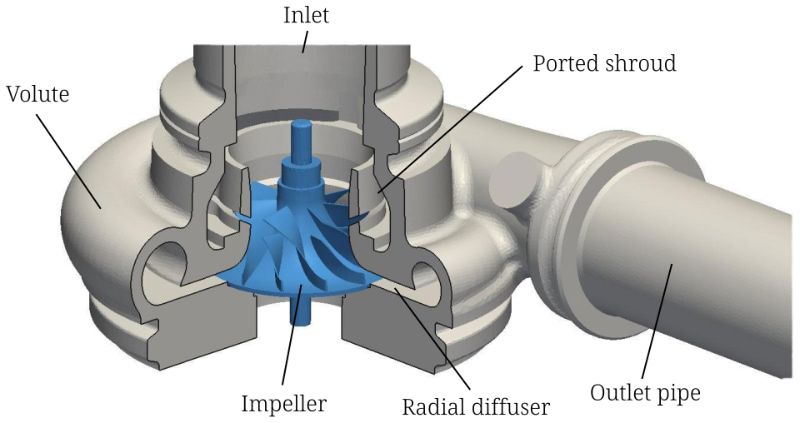

• Thiết kế bộ phận dẫn dòng: Xây dựng bánh công tác, bộ phận hướng dòng, vỏ xoắn và những thành phần khác theo loại máy, cấu hình thiết kế.
• Dự đoán đặc tính vận hành: Hỗ trợ đánh giá sơ bộ một số đặc tính và đường đặc tính dựa trên các phương pháp tính toán được tích hợp.
• Xuất mô hình CAD 3D: Cung cấp các định dạng như STEP, IGES, Parasolid và STL để phục vụ những công đoạn kỹ thuật tiếp theo.
• Kết nối phần mềm khác: Hỗ trợ trao đổi dữ liệu với những công cụ CAD, CFD, FEA và tối ưu hóa tương thích.

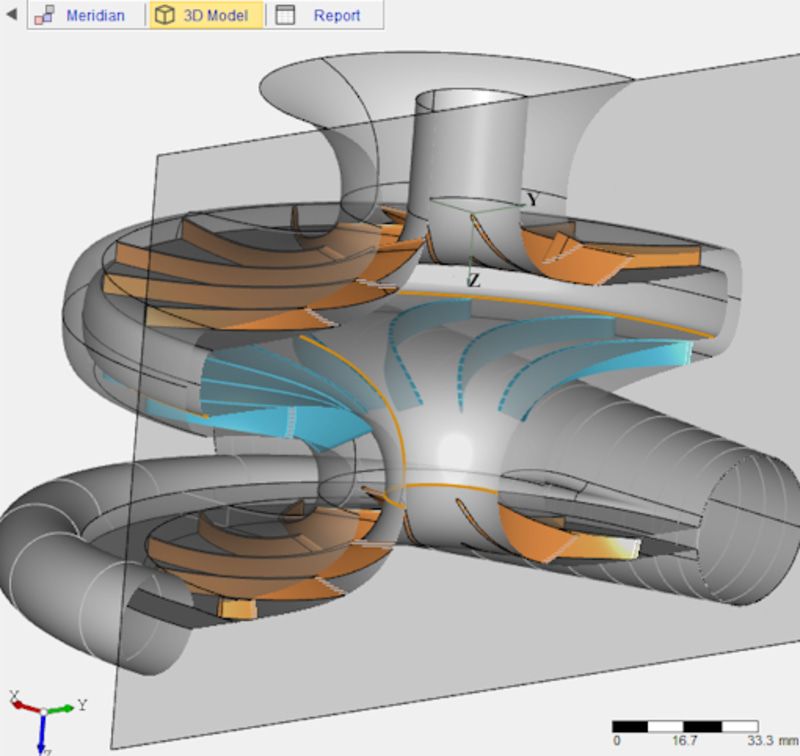

Một đặc điểm đáng chú ý là khả năng tạo mô hình tham số. Khi cần nghiên cứu nhiều phương án bánh công tác, kỹ sư có thể điều chỉnh các biến thiết kế và so sánh hình học thay vì phải tạo từng mô hình độc lập.

CFturbo còn có các chức năng hỗ trợ dự đoán đặc tính vận hành. Tuy nhiên, kết quả dựa trên mô hình lý thuyết và quan hệ thực nghiệm không đồng nghĩa với việc hiệu suất của thiết bị thực tế đã được kiểm chứng.

Phần mềm phù hợp với kỹ sư cơ khí, kỹ sư thiết kế máy thủy khí, nhóm nghiên cứu phát triển sản phẩm và những người cần xây dựng hoặc cải tiến hình học của thiết bị có bánh công tác.

CFturbo thiết kế được những loại máy nào?

CFturbo được phát triển cho nhiều nhóm máy thủy khí. Mỗi nhóm có đặc điểm dòng chảy, cấu hình hình học và yêu cầu thiết kế riêng, vì vậy phần mềm cung cấp các module tương ứng.

• Bơm: Hỗ trợ thiết kế bơm hướng trục, bơm hỗn lưu và bơm ly tâm. Kỹ sư có thể phát triển hình học bánh công tác, bộ phận hướng dòng và các thành phần liên quan đến đường đi của chất lỏng.
• Quạt và máy thổi khí: Hỗ trợ quạt hướng trục, quạt ly tâm, quạt hỗn lưu và một số cấu hình như quạt làm mát hoặc máy thổi khí lồng sóc.
• Máy nén: Hỗ trợ thiết kế máy nén ly tâm và máy nén hỗn lưu. Phạm vi thiết kế bao gồm hình học những bộ phận quan trọng trong quá trình nén chất khí.
• Tuabin: Hỗ trợ các dạng tuabin khí và tuabin thủy lực hướng trục hoặc hướng kính thuộc phạm vi module thiết kế tương ứng.

Mặc dù có thể làm việc với nhiều nhóm thiết bị, CFturbo không phải công cụ thiết kế cơ khí tổng quát. Phần mềm được xây dựng cho các bài toán liên quan đến máy thủy khí cánh dẫn, nơi hình học bánh công tác và đường dẫn dòng có vai trò quan trọng.

CFturbo được ứng dụng thế nào trong thiết kế quạt?

Trong thiết kế quạt công nghiệp, CFturbo hỗ trợ phát triển hình học của bộ phận tạo dòng khí, đặc biệt là bánh công tác. Tùy cấu hình quạt, kỹ sư có thể nghiên cứu hình dạng cánh, đường dẫn dòng và các thành phần liên quan.

Với quạt hướng trục, dòng khí chủ yếu chuyển động theo hướng trục quay. Quá trình thiết kế cần xem xét những yếu tố như đường kính bánh công tác, biên dạng cánh, phân bố góc cánh và điều kiện làm việc dự kiến.

Đối với quạt ly tâm, dòng khí đi qua bánh công tác và được chuyển hướng ra phía ngoài theo phương bán kính. Hình học bánh công tác, vùng dẫn dòng và vỏ xoắn có ảnh hưởng đến tổn thất khí động học và đặc tính vận hành. CFturbo hỗ trợ xây dựng các thành phần hình học tương ứng để phục vụ quá trình phát triển thiết kế.

Ở quạt hỗn lưu, dòng khí có cả thành phần hướng trục và hướng kính. Việc thiết kế hình học cần đáp ứng đặc điểm dòng chảy của cấu hình này thay vì áp dụng nguyên mẫu của quạt hướng trục hoặc quạt ly tâm.

Chẳng hạn, khi phát triển một mẫu quạt ly tâm mới, nhóm kỹ sư có thể bắt đầu từ yêu cầu lưu lượng, mức tăng áp suất và tốc độ quay dự kiến. CFturbo hỗ trợ hình thành phương án bánh công tác, điều chỉnh các thông số hình học và xuất mô hình để đánh giá tiếp bằng những công cụ phù hợp.

Thiết kế bánh công tác mới khác với lựa chọn quạt có sẵn. Khi chọn một mẫu quạt thương mại cho nhà xưởng, người dùng thường phải xác định lưu lượng yêu cầu, tổn thất áp suất hệ thống và điểm làm việc trên đường đặc tính quạt. Công việc này không nhất thiết phải sử dụng CFturbo.

Ngược lại, khi cần phát triển cấu hình cánh mới, thay đổi hình học bánh công tác hoặc nghiên cứu nhiều phương án thiết kế, phần mềm chuyên dụng như CFturbo trở nên phù hợp hơn.

Cũng cần lưu ý rằng mô hình hình học hoàn chỉnh chưa đủ để khẳng định quạt đạt lưu lượng, áp suất hoặc hiệu suất mục tiêu. Những kết quả này còn cần được đánh giá trong điều kiện vận hành xác định, thông qua mô phỏng hoặc thử nghiệm thích hợp.

Quy trình thiết kế bằng CFturbo diễn ra như thế nào?

Quy trình thiết kế bằng CFturbo thường bắt đầu từ yêu cầu kỹ thuật và kết thúc bằng mô hình hình học có thể đưa sang những công đoạn phân tích, thiết kế cơ khí hoặc chế tạo. Với bài toán phát triển quạt, có thể hình dung quá trình qua các bước sau.

1. Xác định yêu cầu thiết kế. Làm rõ loại quạt, lưu lượng cần đạt, mức tăng áp suất, tốc độ quay dự kiến và điều kiện môi chất. Các yêu cầu này giúp xác định phạm vi bài toán trước khi xây dựng hình học.
2. Chọn cấu hình và bộ phận cần thiết kế. Xác định quạt hướng trục, ly tâm hay hỗn lưu, sau đó lựa chọn module và những thành phần phù hợp như bánh công tác, bộ phận hướng dòng hoặc vỏ xoắn.
3. Tạo hình học ban đầu. Sử dụng các chức năng thiết kế để xây dựng phương án sơ bộ. CFturbo hỗ trợ kỹ sư thông qua những phương pháp tính toán và quan hệ thực nghiệm dành cho máy thủy khí.
4. Điều chỉnh các tham số hình học. Xem xét kích thước, biên dạng cánh, góc cánh và những yếu tố liên quan. Việc điều chỉnh giúp tạo các phương án khác nhau để tiếp tục đánh giá.
5. Xuất mô hình 3D. Chuyển hình học sang định dạng tương thích để sử dụng trong phần mềm CAD, chuẩn bị miền tính toán CFD hoặc thực hiện những công đoạn phát triển sản phẩm tiếp theo.
6. Phân tích và kiểm chứng thiết kế. Đánh giá kết quả bằng phương pháp thích hợp. Nếu phương án chưa đáp ứng yêu cầu, kỹ sư có thể quay lại điều chỉnh hình học và tiếp tục vòng lặp thiết kế.

Để chuẩn bị một bài toán thiết kế quạt, những nhóm thông tin đáng xem xét gồm lưu lượng, áp suất, tốc độ quay, điều kiện môi chất và ràng buộc kích thước. Đây là dữ liệu kỹ thuật cần xác định khi xây dựng yêu cầu thiết kế, không phải danh sách các trường bắt buộc giống nhau trong mọi module phần mềm.

Riêng với áp suất, cần phân biệt áp suất tĩnh và áp suất toàn phần. Hai đại lượng này không thể sử dụng thay thế tùy ý vì liên quan đến cách xác định yêu cầu thiết kế và đánh giá đặc tính của quạt.

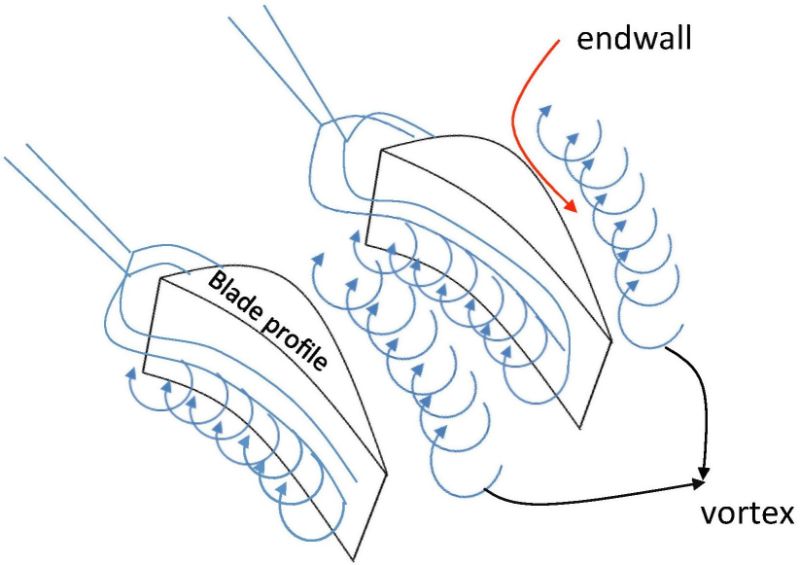

Sau bước dựng hình học, quá trình phân tích có thể tiếp tục trong môi trường CFD để nghiên cứu phân bố áp suất, vận tốc hoặc tổn thất dòng chảy. Nếu cần đánh giá độ bền, ứng suất và biến dạng, kỹ sư còn phải xem xét các phương pháp phân tích kết cấu phù hợp.

Điểm quan trọng là phải phân biệt kết quả tính toán sơ bộ của phần mềm thiết kế với kết quả mô phỏng và dữ liệu thử nghiệm thực tế. Mỗi loại kết quả có phạm vi áp dụng và mức độ tin cậy khác nhau.

CFturbo khác CAD và CFD ở điểm nào?

CFturbo, CAD và CFD có thể được sử dụng trong cùng một dự án phát triển máy thủy khí nhưng đảm nhiệm những công việc khác nhau. Bảng dưới đây giúp phân biệt vai trò chính của từng nhóm công cụ.

Ví dụ, khi phát triển một bánh công tác quạt ly tâm, kỹ sư có thể dùng CFturbo để xây dựng hình học dựa trên yêu cầu thiết kế. Mô hình này được chuyển sang phần mềm CAD nếu cần hoàn thiện những chi tiết cơ khí hoặc sang môi trường CFD để nghiên cứu dòng khí.

Trong CFD, quá trình phân tích thường cần chuẩn bị miền chất lưu, lưới tính toán, điều kiện biên và mô hình vật lý. Kết quả phụ thuộc vào cách thiết lập bài toán, độ phù hợp của mô hình và phương pháp kiểm chứng.

CFturbo có những giao diện kết nối với các công cụ kỹ thuật như Ansys và những hệ thống CAD, CFD khác. Khả năng trao đổi dữ liệu giúp phần mềm tham gia vào quy trình phát triển sản phẩm có nhiều công đoạn, nhưng không có nghĩa mọi phép mô phỏng đều được thực hiện trực tiếp trong module thiết kế CFturbo.

CFturbo không chỉ dùng để vẽ mô hình 3D. Phần mềm kết hợp những phương pháp thiết kế máy thủy khí với khả năng xây dựng hình học tham số và dự đoán sơ bộ. Tuy nhiên, kết quả này không thay thế việc kiểm chứng các đặc tính thực tế của thiết bị.

Khi nào nên sử dụng CFturbo?

CFturbo phù hợp khi công việc đòi hỏi thiết kế mới hoặc điều chỉnh hình học máy thủy khí. Nếu nhu cầu chỉ là lựa chọn một sản phẩm có sẵn, người dùng thường không cần triển khai phần mềm chuyên dụng này.

Những trường hợp nên cân nhắc sử dụng CFturbo gồm:

• Phát triển thiết bị mới: Cần tạo hình học bánh công tác hoặc những bộ phận dẫn dòng dựa trên mục tiêu thiết kế ban đầu.
• Cải tiến thiết kế hiện có: Muốn điều chỉnh biên dạng cánh, kích thước hoặc cấu hình để nghiên cứu các phương án mới.
• So sánh nhiều phương án hình học: Cần mô hình tham số để thay đổi những biến thiết kế và đánh giá sự khác biệt.
• Kết hợp thiết kế và mô phỏng: Có nhu cầu đưa hình học sang công cụ CAD, CFD hoặc FEA để tiếp tục phân tích.
• Nghiên cứu phát triển sản phẩm chuyên dụng: Bài toán yêu cầu cấu hình máy thủy khí riêng, không thể giải quyết chỉ bằng lựa chọn một thiết bị thương mại đã có sẵn.

Ở chiều ngược lại, có những trường hợp không cần sử dụng CFturbo.

• Chọn quạt thông gió cho nhà xưởng: Trọng tâm là xác định lưu lượng, áp suất hệ thống, đường đặc tính và điều kiện lắp đặt. Không nhất thiết phải thiết kế lại bánh công tác.
• Thiết kế chi tiết cơ khí thông thường: Nếu công việc chỉ liên quan đến khung, giá đỡ, kết cấu lắp ráp hoặc bản vẽ sản xuất, phần mềm CAD có thể phù hợp hơn.
• Chỉ phân tích dòng chảy của mô hình đã có: Khi không cần thay đổi hình học bằng công cụ thiết kế máy thủy khí, phần mềm CFD có thể đáp ứng trực tiếp nhiệm vụ phân tích.

Trước khi lựa chọn CFturbo, người dùng nên trả lời những câu hỏi sau:

• Thiết bị cần thiết kế có thuộc phạm vi hỗ trợ của phần mềm không?
• Công việc có yêu cầu tạo mới hoặc điều chỉnh hình học bánh công tác không?
• Có cần khảo sát nhiều phương án bằng cách thay đổi tham số thiết kế không?
• Mô hình có cần chuyển sang phần mềm CAD, CFD hoặc công cụ phân tích khác không?
• Có đủ dữ liệu đầu vào và phương pháp kiểm chứng phù hợp với mục tiêu thiết kế không?

Nếu phần lớn công việc liên quan đến phát triển hình học máy thủy khí, CFturbo là công cụ đáng đánh giá. Nếu nhiệm vụ chính là chọn quạt từ catalogue, việc bắt đầu với thông số sản phẩm và đặc tính hệ thống thường hợp lý hơn.

Cách tải và dùng thử CFturbo chính thức

CFturbo được cung cấp thông qua website chính thức của nhà phát triển. Người dùng muốn trải nghiệm phần mềm cần đăng ký để truy cập khu vực tải được bảo vệ và thực hiện theo hướng dẫn cấp phép.

Quy trình tiếp cận bản dùng thử gồm:

1. Truy cập website chính thức của CFturbo và mở mục Download.
2. Đăng ký tài khoản theo hướng dẫn của nhà phát triển.
3. Kiểm tra điều kiện cấp giấy phép dùng thử và yêu cầu hệ thống.
4. Tải bộ cài và thực hiện các bước cài đặt, cấp phép theo tài liệu chính thức.
5. Lựa chọn module phù hợp và bắt đầu với một bài toán thiết kế có dữ liệu đầu vào rõ ràng.

Theo thông tin công bố của nhà phát triển vào tháng 10/2026, chương trình dùng thử cung cấp giấy phép miễn phí trong một tháng với đầy đủ chức năng phần mềm và hỗ trợ kỹ thuật trong thời gian trải nghiệm.

Tuy nhiên, việc cấp giấy phép dùng thử có điều kiện. Chương trình dùng thử thông thường dành cho nhân viên doanh nghiệp. Giấy phép dùng thử học thuật có quy định riêng đối với giảng viên, học viên cao học và nghiên cứu sinh. Sinh viên bậc đại học cần thông qua giảng viên theo hướng dẫn của nhà phát triển.

Về hệ thống, thông tin tại thời điểm trên nêu yêu cầu Windows 11, bộ xử lý x86-64 hỗ trợ AVX2 và màn hình có độ phân giải tối thiểu 1600 × 900. Người dùng nên kiểm tra lại trên trang tải chính thức trước khi cài đặt vì yêu cầu phần cứng, phiên bản và điều kiện cấp phép có thể thay đổi.

Để đánh giá phần mềm hiệu quả, nên thử với một bài toán gần nhu cầu thực tế. Chẳng hạn, người nghiên cứu quạt ly tâm có thể bắt đầu từ việc xây dựng hình học bánh công tác, điều chỉnh các thông số và kiểm tra khả năng xuất mô hình sang phần mềm kỹ thuật đang sử dụng.

CFturbo thích hợp với những công việc cần phát triển hình học máy thủy khí theo phương pháp thiết kế chuyên dụng. Nếu mục tiêu là thiết kế hoặc cải tiến bánh công tác, người dùng nên xác định rõ thông số đầu vào, lựa chọn module tương ứng và chuẩn bị phương pháp kiểm chứng kết quả. Với nhu cầu chỉ chọn thiết bị thương mại có sẵn, dữ liệu đặc tính quạt và yêu cầu của hệ thống thường là điểm khởi đầu cần thiết hơn.
