Cấu tạo quạt ly tâm gồm những gì? Chức năng từng bộ phận

07/31/2026 Nguyễn Công Nghị 130 lượt xem

Quạt ly tâm là thiết bị tạo dòng khí bằng cách đưa không khí vào tâm cánh quạt, sau đó dùng chuyển động quay để đẩy dòng khí ra theo phương vuông góc với trục quay. Hiểu đúng cấu tạo quạt ly tâm giúp người dùng lựa chọn loại quạt phù hợp với yêu cầu về lưu lượng, áp suất, môi trường làm việc và độ bền.

Khác với quạt hướng trục chủ yếu tạo dòng khí đi theo cùng hướng với trục quay, quạt ly tâm sử dụng lực ly tâm để tăng áp suất dòng khí trước khi đưa ra cửa thổi.

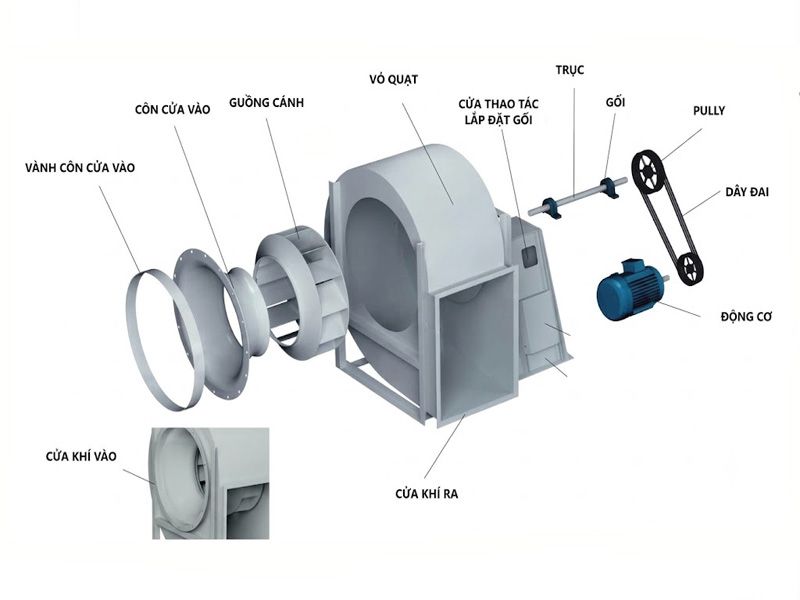

Tổng quan cấu tạo quạt ly tâm công nghiệp với vỏ xoắn ốc và động cơ chuyên dụng.

Quạt ly tâm là gì?

Quạt ly tâm là loại quạt công nghiệp gồm bộ phận quay tạo lực hút và đẩy khí, trong đó cánh quạt quay với tốc độ cao làm không khí di chuyển từ tâm ra mép ngoài của cánh. Dòng khí sau đó được thu gom trong vỏ quạt dạng xoắn và dẫn ra cửa thoát.

Ứng dụng phổ biến: thông gió công nghiệp, hút bụi, hút khí nóng, xử lý khí trong nhà xưởng.
Đặc điểm chính: tạo áp suất cao hơn so với nhiều loại quạt hướng trục cùng điều kiện vận hành.

Cấu tạo quạt ly tâm gồm những gì?

Một quạt ly tâm hoàn chỉnh thường gồm các bộ phận chính: vỏ quạt, cánh quạt, trục quay, vòng bi, động cơ và hệ truyền động. Mỗi bộ phận đảm nhiệm một vai trò riêng, nhưng hiệu suất tổng thể phụ thuộc vào sự phối hợp giữa thiết kế cánh, kết cấu vỏ và phương án truyền động.

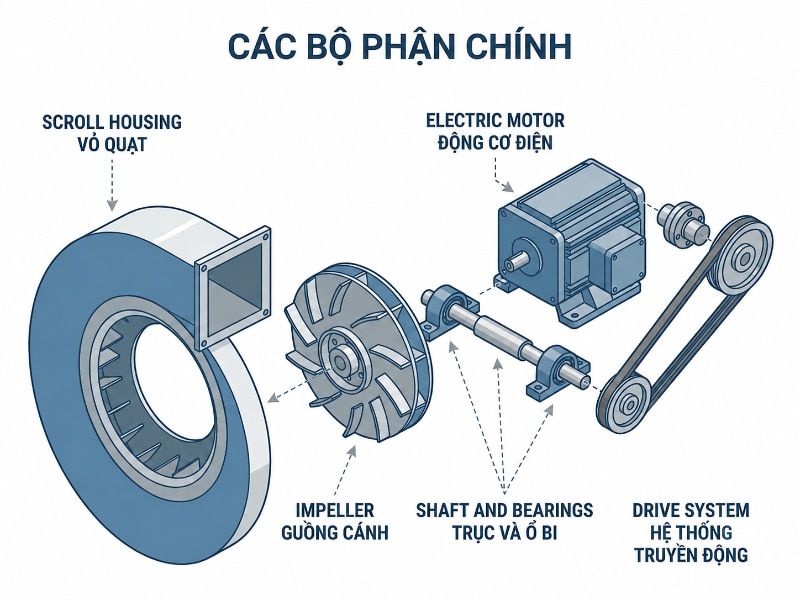

Sơ đồ bóc tách cấu tạo quạt ly tâm hỗ trợ nhận diện bộ phận khi bảo dưỡng.

Bộ phận	Chức năng chính
Vỏ quạt	Dẫn hướng, thu gom và chuyển đổi dòng khí từ cánh quạt ra cửa thổi.
Cánh quạt	Tạo chuyển động quay và sinh lực ly tâm để di chuyển không khí.
Trục và vòng bi	Duy trì chuyển động quay ổn định, giảm ma sát khi vận hành.
Motor	Cung cấp năng lượng cho hệ thống quay.
Hệ truyền động	Truyền công suất từ motor đến cánh quạt ở loại truyền động gián tiếp.

Vỏ quạt ly tâm – Bộ phận tạo đường dẫn khí

Vỏ quạt ly tâm thường có dạng xoắn ốc, còn gọi là scroll housing. Hình dạng này giúp thu gom dòng khí đi ra từ cánh quạt và hướng dòng khí về cửa thổi.

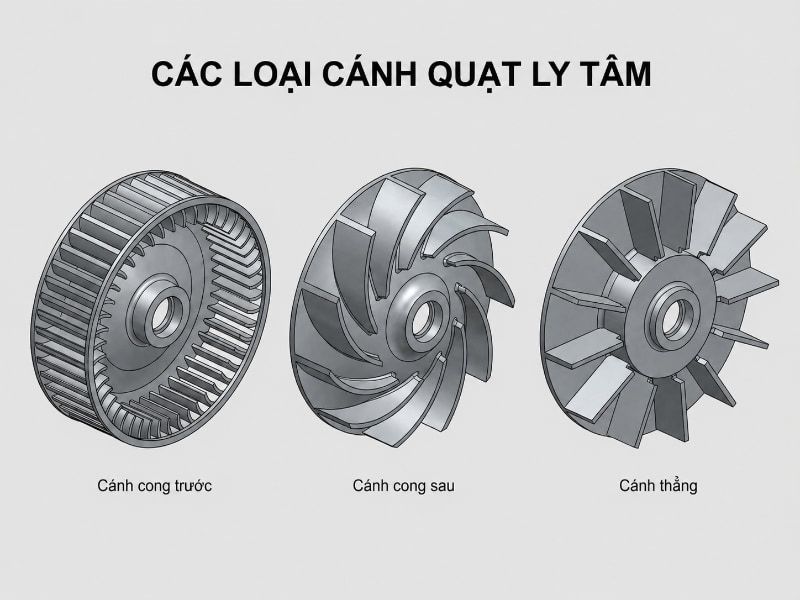

So sánh 3 loại cánh trong cấu tạo quạt ly tâm quyết định hiệu suất vận hành.

Vật liệu chế tạo vỏ phụ thuộc vào môi trường sử dụng. Một số loại quạt sử dụng thép sơn phủ cho môi trường thông thường, trong khi môi trường có tính ăn mòn có thể yêu cầu vật liệu chống ăn mòn như inox hoặc vật liệu chuyên dụng khác.

Độ cứng và kết cấu của vỏ ảnh hưởng đến khả năng chịu rung, độ ổn định khi vận hành và tuổi thọ thiết bị.

Cánh quạt ly tâm – Bộ phận tạo lực ly tâm

Cánh quạt hay impeller là bộ phận quan trọng nhất trong cấu tạo quạt ly tâm. Khi quay, cánh tạo ra vùng áp suất thấp tại tâm hút và đẩy không khí ra phía ngoài nhờ lực ly tâm.

Thiết kế cánh ảnh hưởng trực tiếp đến khả năng tạo áp suất, lưu lượng, độ ồn và khả năng làm việc trong môi trường có bụi.

Loại cánh	Đặc điểm	Ứng dụng thường gặp
Cánh cong trước	Có nhiều cánh nhỏ, có khả năng tạo lưu lượng lớn nhưng cần xem xét yêu cầu về hiệu suất và môi trường vận hành.	Hệ thống cần lưu lượng khí lớn trong điều kiện phù hợp.
Cánh cong sau	Có xu hướng đạt hiệu suất tốt trong nhiều ứng dụng công nghiệp và kiểm soát công suất tốt hơn.	Thông gió, xử lý khí, hệ thống yêu cầu hiệu suất cao.
Cánh thẳng	Kết cấu đơn giản, phù hợp với môi trường có bụi hoặc hạt vật chất cần hạn chế bám kẹt.	Hút bụi công nghiệp, vận chuyển vật liệu nhẹ.

Cánh quạt thường cần được cân bằng để giảm rung trong quá trình quay. Mất cân bằng do bám bụi, biến dạng hoặc lắp đặt sai có thể làm tăng rung động và ảnh hưởng đến tuổi thọ vòng bi.

Trục, vòng bi và hệ truyền động

Trục quay có nhiệm vụ truyền chuyển động từ động cơ đến cánh quạt. Vòng bi giúp trục quay ổn định và giảm ma sát trong quá trình vận hành.

Quạt ly tâm có thể sử dụng hai dạng truyền động phổ biến:

Loại truyền động	Đặc điểm
Truyền động trực tiếp	Motor nối trực tiếp với cánh quạt. Kết cấu gọn, ít bộ phận truyền động cần bảo trì.
Truyền động gián tiếp	Motor truyền động qua dây curoa hoặc bộ phận trung gian. Có thể linh hoạt hơn trong bố trí lắp đặt và điều chỉnh vận hành.

Việc chọn truyền động trực tiếp hay gián tiếp phụ thuộc vào yêu cầu thực tế như nhiệt độ dòng khí, không gian lắp đặt, môi trường bụi và yêu cầu bảo trì.

Động cơ motor

Motor là nguồn cung cấp năng lượng để cánh quạt quay. Công suất motor cần phù hợp với yêu cầu lưu lượng, áp suất và điều kiện làm việc của hệ thống.

Khi lựa chọn quạt, không nên chỉ nhìn vào công suất motor mà cần xem xét đồng thời thiết kế cánh, đường ống, trở lực hệ thống và môi trường sử dụng.

Nguyên lý hoạt động liên kết với cấu tạo quạt ly tâm

Cấu tạo quạt ly tâm được thiết kế để tạo ra chu trình di chuyển không khí gồm ba bước:

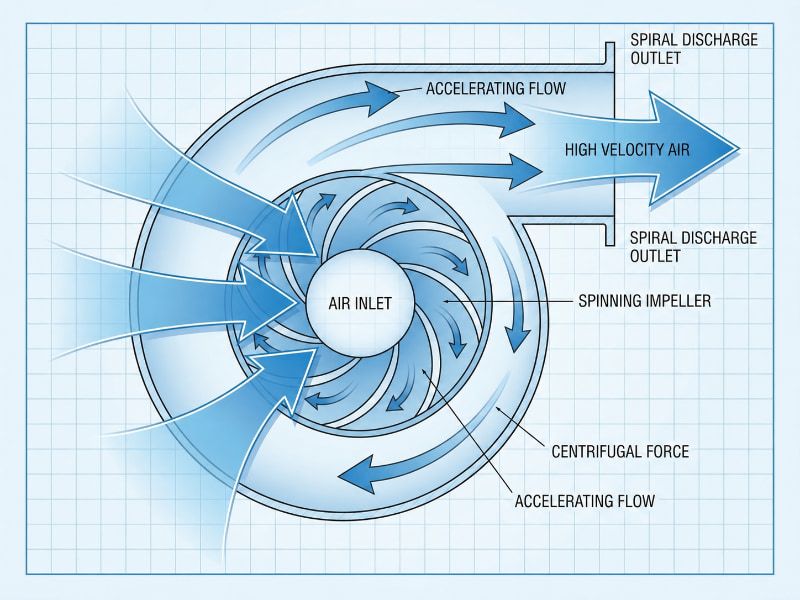

Sơ đồ luồng khí tạo áp suất cao nhờ cấu tạo quạt ly tâm xoắn ốc.

Không khí đi vào cửa hút tại khu vực tâm cánh quạt.
Cánh quạt quay làm không khí bị đẩy ra phía ngoài nhờ lực ly tâm.
Vỏ xoắn thu gom dòng khí và dẫn ra cửa thổi với áp suất cao hơn.

Vì vậy, cánh quạt quyết định khả năng tạo lực, còn vỏ quạt quyết định cách dòng khí được thu gom và dẫn hướng.

Phân loại quạt ly tâm theo cấu tạo

Ngoài cách phân loại theo truyền động, quạt ly tâm còn thường được chia theo khả năng tạo áp suất:

Quạt ly tâm thấp áp: phù hợp với các hệ thống cần lưu lượng lớn và trở lực không quá cao.
Quạt ly tâm trung áp: thường dùng cho hệ thống có yêu cầu cân bằng giữa lưu lượng và áp suất.
Quạt ly tâm cao áp: phù hợp với môi trường cần thắng trở lực lớn như đường ống dài hoặc hệ thống lọc.

Cùng một nhóm quạt ly tâm nhưng sự khác biệt về hình dạng cánh, số lượng cánh, tốc độ quay và kết cấu vỏ có thể làm thay đổi đặc tính vận hành.

Cách chọn quạt ly tâm dựa trên cấu tạo

Trước khi lựa chọn quạt ly tâm, người dùng nên kiểm tra các yếu tố liên quan trực tiếp đến cấu tạo:

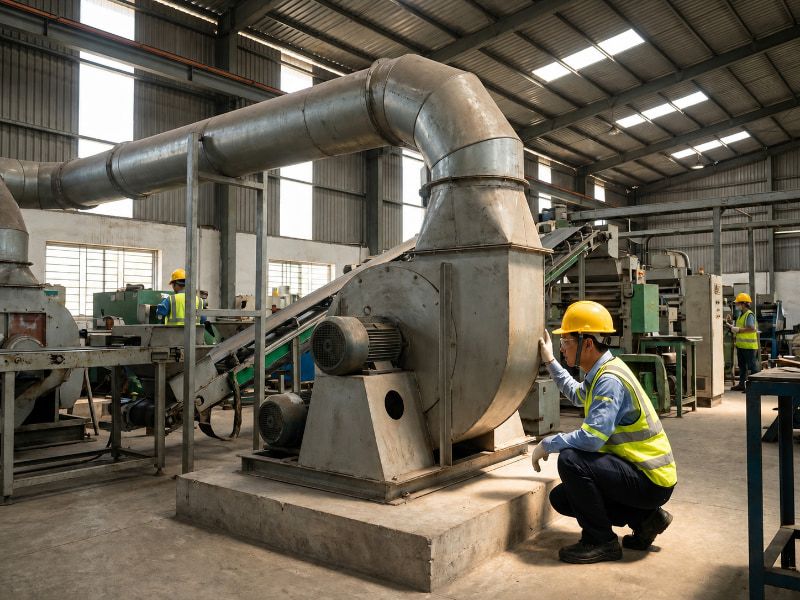

Quạt ly tâm lắp đặt thực tế trong hệ thống thông gió nhà xưởng.

Môi trường sử dụng có bụi, khí ăn mòn hoặc nhiệt độ cao hay không?
Cần ưu tiên lưu lượng lớn hay áp suất cao?
Nên sử dụng cánh cong sau, cánh cong trước hay cánh thẳng?
Không gian lắp đặt có phù hợp với truyền động trực tiếp hay gián tiếp?
Vật liệu vỏ và cánh có phù hợp với môi trường làm việc không?
Hệ thống có yêu cầu kiểm soát rung và tiếng ồn không?

Lưu ý: Không nên chọn quạt chỉ dựa vào kích thước hoặc công suất motor. Cần đánh giá cả hệ thống gồm quạt, đường ống và điều kiện vận hành thực tế.

Câu hỏi thường gặp về cấu tạo quạt ly tâm

Quạt ly tâm có mấy bộ phận chính?

Các bộ phận chính của quạt ly tâm gồm vỏ quạt, cánh quạt, trục quay, vòng bi, động cơ và hệ truyền động. Tùy thiết kế, một số bộ phận có thể thay đổi theo mục đích sử dụng.

Tại sao quạt ly tâm có loại dùng dây curoa?

Truyền động bằng dây curoa giúp tách motor khỏi cụm cánh quạt trong một số thiết kế, đồng thời tạo sự linh hoạt trong bố trí và điều chỉnh vận hành.

Cánh quạt ly tâm loại nào ít bám bụi hơn?

Khả năng bám bụi phụ thuộc vào thiết kế cánh, tính chất dòng khí và môi trường làm việc. Một số thiết kế cánh đơn giản có thể phù hợp hơn với môi trường nhiều bụi, nhưng cần lựa chọn dựa trên yêu cầu cụ thể.

Vỏ quạt ly tâm làm bằng vật liệu gì?

Vật liệu vỏ phụ thuộc vào điều kiện sử dụng. Các lựa chọn phổ biến có thể gồm thép sơn phủ, inox hoặc vật liệu chuyên dụng cho môi trường đặc biệt.

Tóm lại

Cấu tạo quạt ly tâm gồm nhiều bộ phận phối hợp với nhau, trong đó cánh quạt, vỏ quạt và hệ truyền động là những yếu tố ảnh hưởng lớn đến khả năng tạo dòng khí. Hiểu rõ chức năng từng bộ phận giúp người dùng đánh giá đúng loại quạt cần sử dụng và hạn chế lựa chọn sai thiết bị.

Nếu cần lựa chọn quạt ly tâm cho một hệ thống cụ thể, nên bắt đầu từ điều kiện vận hành, yêu cầu lưu lượng, áp suất và đặc điểm môi trường thay vì chỉ dựa vào tên sản phẩm.
