Quạt hơi nước hay còn gọi là quạt điều hòa là thiết bị làm mát được sử dụng phổ biến hiện nay. Cấu tạo quạt hơi nước gồm nhiều bộ phận khác nhau. Mỗi chi tiết đảm nhận một chức năng riêng, góp phần tạo ra luồng khí mát và phân bổ đều trong không gian. Cùng theo dõi bài viết dưới đây để tìm hiểu chi tiết hơn về cấu tạo cũng như nguyên lý hoạt động của quạt hơi nước.

Nội Dung Chính

Quạt hơi nước là gì?

Quạt hơi nước (quạt điều hòa) là thiết bị làm mát sử dụng cơ chế bay hơi nước tự nhiên để giảm nhiệt độ và tăng độ ẩm cho không khí xung quanh. Khác với quạt điện thông thường chỉ tạo gió, quạt hơi nước có thêm bình chứa nước, máy bơm và tấm làm mát. Nước được bơm và phân bổ lên tấm làm mát, sau đó quạt hút không khí đi qua bề mặt ẩm. Một phần nước bay hơi sẽ hấp thụ nhiệt từ không khí, rồi luồng khí đã được làm mát được đưa ra ngoài.

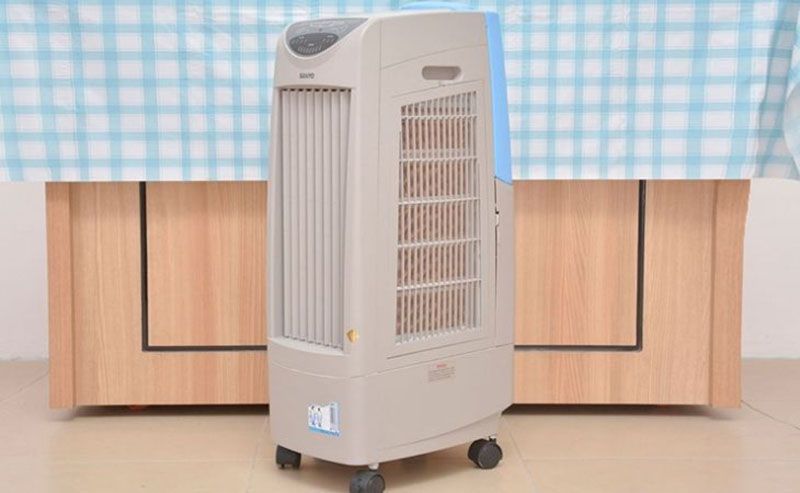

Quạt hơi nước là thiết bị làm mát sử dụng cơ chế bay hơi nước tự nhiên

Cấu tạo quạt hơi nước

Về cơ bản, quạt hơi nước có bình chứa nước, tấm làm mát, bơm nước, quạt gió cùng hệ thống điều khiển và khung vỏ.

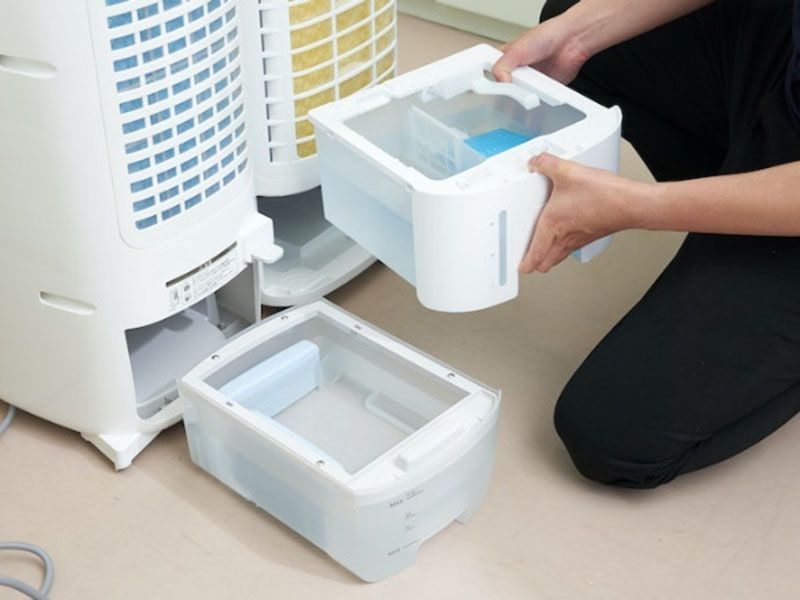

Bình chứa nước

Bình chứa nước là bộ phận lưu trữ lượng nước cần thiết cho quá trình làm mát. Từ đây, nước được đưa đến hệ thống phân phối và tấm làm mát thông qua máy bơm, sau đó phần nước chưa bay hơi có thể chảy trở lại bình để tiếp tục tuần hoàn. Trong các thiết bị làm mát bay hơi tuần hoàn, bình chứa thường đi kèm đường cấp nước bổ sung, đường xả và cơ cấu kiểm soát mực nước.

Chất liệu: Thường làm từ nhựa ABS hoặc nhựa chịu nhiệt, nhẹ, chống ăn mòn và an toàn khi tiếp xúc với nước.
Dung tích: Dao động từ 5–60 lít tùy model, phù hợp không gian từ phòng ngủ nhỏ đến nhà xưởng rộng.
Thiết kế: Có vạch đo mực nước, nắp tháo lắp dễ dàng để vệ sinh và đổ nước.
Vị trí: Thường đặt ở đáy hoặc phía sau thân quạt, giúp cân bằng trọng tâm và thuận tiện di chuyển.

Tấm làm mát Cooling Pad

Tấm làm mát Cooling Pad là bộ phận quan trọng trong cấu tạo quạt hơi nước, trực tiếp hỗ trợ quá trình trao đổi nhiệt giữa nước và không khí. Nước được phân phối lên phía trên tấm, thấm qua vật liệu có cấu trúc xốp hoặc dạng sợi, tạo ra một bề mặt ẩm để không khí đi qua. Khi một phần nước bay hơi, nhiệt được lấy từ dòng không khí, giúp hạ nhiệt độ của luồng khí đi qua tấm.

Cấu trúc: Làm từ giấy cellulose, xơ gỗ hoặc sợi tổng hợp, có dạng tổ ong hoặc nhiều lớp lamellae giúp tăng diện tích tiếp xúc với không khí.
Chức năng: Hấp thụ nước từ hệ thống bơm, khi không khí nóng đi qua, nước bay hơi và hấp thụ nhiệt, làm giảm nhiệt độ luồng gió thổi ra.

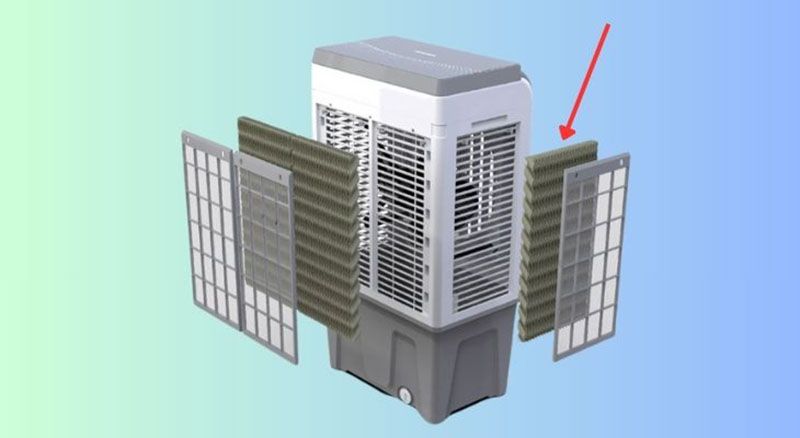

Tấm làm mát Cooling Pad của quạt hơi nước

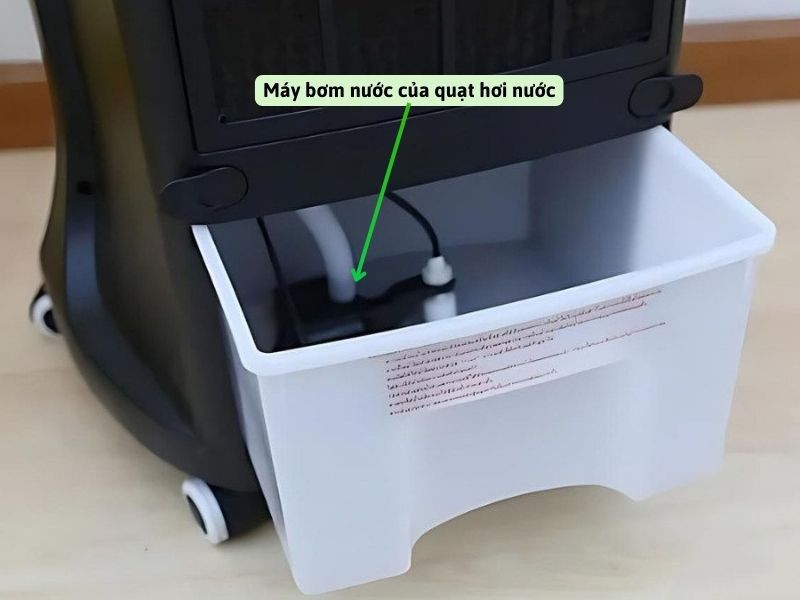

Hệ thống bơm nước

Hệ thống bơm nước có nhiệm vụ đưa nước từ bình chứa lên khu vực phân phối phía trên tấm Cooling Pad. Nước sau đó chảy qua tấm làm mát và phần dư được thu hồi về bình chứa, tạo thành vòng tuần hoàn ở những thiết kế sử dụng hệ thống bơm tuần hoàn.

Loại bơm: Thường là bơm ly tâm hoặc bơm hồi lưu nhỏ gọn, hoạt động êm ái, tiết kiệm điện.
Cơ chế: Bơm hút nước từ bình, đẩy lên hệ thống phân phối (ống dẫn, vòi phun hoặc máng tràn), làm ướt đều bề mặt Cooling Pad.
Bảo vệ: Một số model tích hợp phao báo mực nước, tự ngắt bơm khi bình cạn để tránh cháy motor.

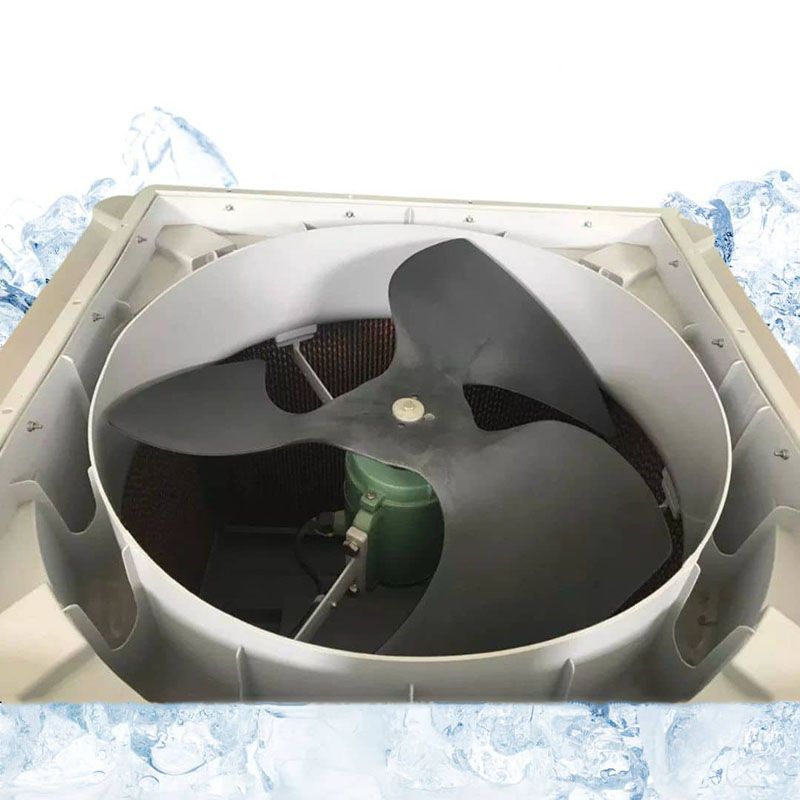

Quạt gió

Quạt gió đảm nhiệm nhiệm vụ hút không khí từ môi trường đi qua tấm làm mát và đưa luồng khí ra ngoài. Đây là bộ phận tạo chuyển động của không khí, thường được kết hợp với động cơ điện và cơ cấu truyền động tùy thiết kế. Trong thiết bị làm mát bay hơi, quạt tạo dòng không khí đi qua vật liệu làm mát đã được làm ướt, từ đó hỗ trợ quá trình bay hơi nước.

Cánh quạt: Thiết kế từ 3–6 cánh, làm từ nhựa bền hoặc kim loại, tối ưu lưu lượng gió và độ ồn.
Động cơ: Thường là động cơ điện AC hoặc DC, công suất 50–250W tùy model, vận hành bền bỉ, tiết kiệm điện.
Chế độ gió: Nhiều model hỗ trợ 3–4 cấp độ gió, chế độ ngủ, gió tự nhiên hoặc đảo chiều linh hoạt.

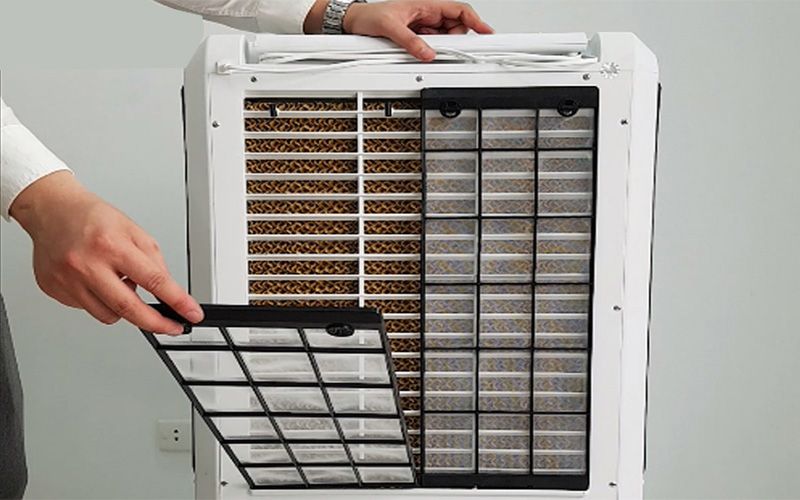

Tấm lưới chắn bụi, lọc không khí

Tấm lưới chắn bụi hoặc bộ lọc không khí được bố trí tại khu vực hút gió nhằm hạn chế bụi và các hạt bẩn đi vào bên trong thiết bị. Bộ phận này giúp bảo vệ tấm làm mát, cánh quạt và các chi tiết bên trong khỏi tình trạng bám bụi quá mức. Lưới lọc cần được vệ sinh thường xuyên, đặc biệt khi quạt hoạt động tại nơi nhiều bụi.

Vị trí: Đặt ở mặt sau, hai bên hông hoặc trước tấm làm mát.
Chất liệu: Lưới nylon mịn hoặc sợi tổng hợp, dễ tháo lắp để vệ sinh.
Chức năng kép: Vừa lọc bụi, vừa bảo vệ người dùng tránh tiếp xúc với cánh quạt đang quay.

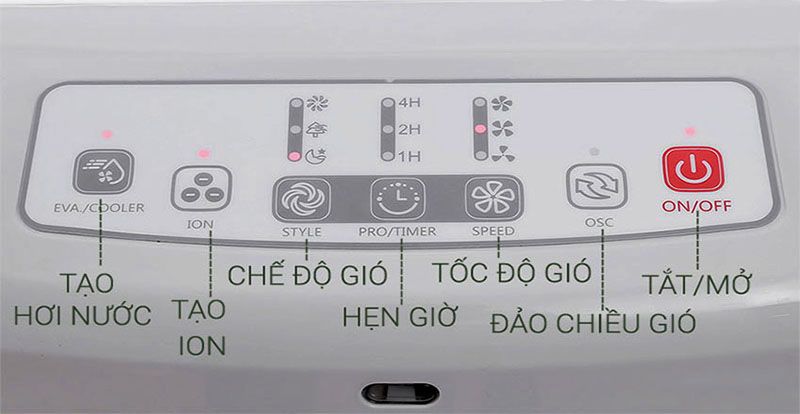

Bảng điều khiển

Bảng điều khiển là bộ phận giúp người dùng vận hành và điều chỉnh các chức năng của quạt hơi nước. Tùy từng model, bảng điều khiển có thể cho phép lựa chọn tốc độ gió, bật hoặc tắt bơm nước, điều chỉnh hướng gió, cài đặt thời gian và lựa chọn các chế độ vận hành khác.

Hình thức: Nút bấm cơ, cảm ứng điện tử hoặc điều khiển từ xa (remote).
Tính năng phổ biến: 3–4 cấp độ gió; Hẹn giờ 1–12 giờ; Chế độ ngủ/yên tĩnh; Phun sương liên tục/gián đoạn
Hiển thị: Màn hình LED hoặc đèn báo trạng thái, giúp người dùng dễ theo dõi và điều chỉnh.

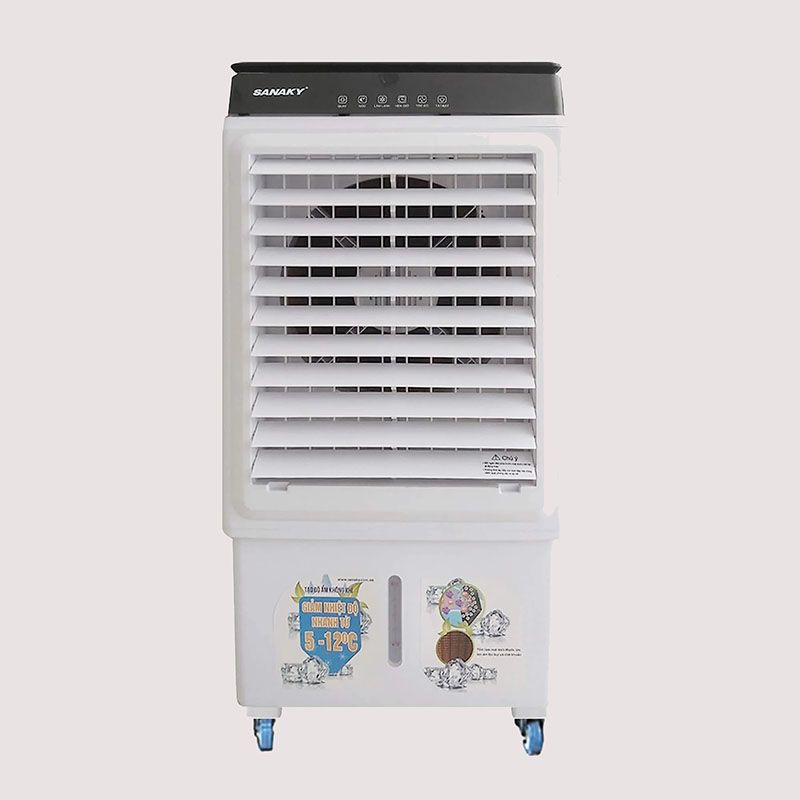

Khung vỏ, bánh xe

Khung vỏ có nhiệm vụ bảo vệ các linh kiện bên trong, đồng thời tạo kết cấu để bố trí bình nước, quạt, máy bơm, tấm làm mát và hệ thống điều khiển. Vật liệu làm vỏ thường được lựa chọn theo yêu cầu về độ bền, khả năng chống ẩm và điều kiện sử dụng.

Đối với các mẫu quạt hơi nước di động, bánh xe được lắp ở phần đế giúp người dùng dễ dàng di chuyển thiết bị giữa các vị trí. Cấu tạo dạng này đặc biệt thuận tiện khi cần làm mát nhiều khu vực khác nhau. Khung vỏ cũng thường kết hợp với các cửa hút và cửa thoát khí để định hướng dòng không khí qua hệ thống làm mát.

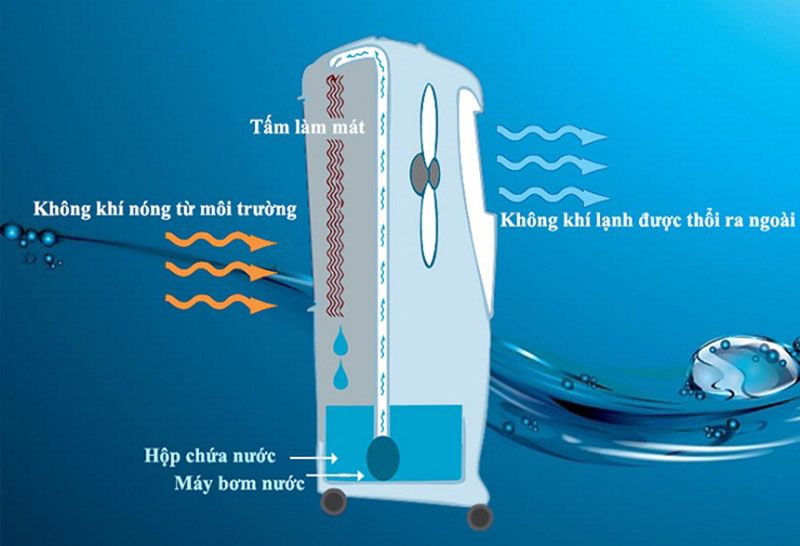

Nguyên lý hoạt động của quạt hơi nước

Nguyên lý hoạt động của quạt hơi nước dựa trên hiện tượng bay hơi nước tự nhiên để hấp thụ nhiệt và làm mát không khí. Khi người dùng bật quạt, động cơ điện sẽ kích hoạt đồng thời hai quá trình: máy bơm nước và cánh quạt gió. Máy bơm hút nước từ bình chứa, đẩy lên hệ thống phân phối và làm ướt đều bề mặt tấm làm mát Cooling Pad. Cùng lúc đó, cánh quạt quay tạo lực hút, kéo không khí nóng từ môi trường xung quanh đi qua tấm làm mát đang ẩm ướt.

Tại đây, nước trên bề mặt tấm làm mát bay hơi, hấp thụ nhiệt lượng từ luồng khí nóng, khiến nhiệt độ không khí giảm xuống trước khi được thổi ra ngoài. Quá trình bay hơi này diễn ra liên tục nhờ cơ chế tuần hoàn khép kín: nước không bay hơi hết sẽ chảy ngược về bình chứa và được bơm đưa lên lại tấm làm mát. Kết quả là người dùng nhận được luồng gió mát ẩm, dễ chịu.

Lợi ích khi sử dụng quạt hơi nước

Quạt hơi nước là giải pháp làm mát tiết kiệm, linh hoạt và thân thiện với sức khỏe. Dưới đây là những lợi ích nổi bật khi sử dụng quạt điều hòa trong mùa nóng:

Tiết kiệm điện năng vượt trội: Quạt điều hòa tiêu thụ chỉ 60–200W, tiết kiệm đến 80–90% điện năng so với điều hòa truyền thống (800–1500W), giúp giảm đáng kể hóa đơn tiền điện mỗi tháng.
Làm mát nhanh, hiệu quả trong không gian mở: Cơ chế bay hơi nước giúp hạ nhiệt độ không khí tức thì, phù hợp cho phòng khách, quán cafe, sân vườn, nơi điều hòa khó phát huy tác dụng. Với nhà xưởng hoặc kho bãi diện tích lớn, dòng quạt điều hoà hơi nước công nghiệp có lưu lượng gió và dung tích bình nước cao hơn hẳn model dân dụng.
Duy trì độ ẩm tự nhiên, tốt cho sức khỏe: Không gây khô da, khô họng như điều hòa, quạt hơi nước bổ sung độ ẩm nhẹ, mang lại cảm giác dễ chịu, đặc biệt với người già, trẻ nhỏ và người có vấn đề hô hấp.
Di chuyển linh hoạt, dễ lắp đặt: Thiết kế nhỏ gọn, tích hợp bánh xe giúp bạn dễ dàng di chuyển quạt giữa các phòng hoặc khu vực khác nhau mà không cần lắp đặt cố định.
Đa dạng chế độ gió và tính năng thông minh: Nhiều model hỗ trợ 3–4 cấp độ gió, chế độ ngủ, hẹn giờ, tạo ion âm, lọc bụi, khử mùi, đáp ứng linh hoạt nhu cầu sử dụng của từng gia đình.
Vận hành êm ái, ít gây ồn: Động cơ hiện đại và thiết kế cánh quạt tối ưu giúp quạt hoạt động yên tĩnh, phù hợp cho phòng ngủ, không gian làm việc cần sự tập trung.
Chi phí đầu tư hợp lý, bảo trì đơn giản: Giá thành thấp hơn điều hòa, cấu tạo đơn giản, dễ vệ sinh và thay thế linh kiện (tấm làm mát, lưới lọc) giúp tiết kiệm chi phí dài hạn.

Quạt hơi nước giúp làm mát, điều hòa không khí

Lưu ý khi sử dụng quạt hơi nước

Để quạt hơi nước hoạt động bền bỉ, an toàn và mang lại hiệu quả làm mát tối ưu, người dùng cần tuân thủ một số lưu ý quan trọng trong quá trình sử dụng, vệ sinh và bảo dưỡng:

Chọn vị trí đặt quạt thông thoáng: Đặt quạt ở nơi có không gian mở, tránh góc kín hoặc phòng đóng kín cửa để đảm bảo luồng khí lưu thông tốt, phát huy tối đa cơ chế bay hơi làm mát.
Sử dụng nước sạch, thay nước thường xuyên: Chỉ dùng nước máy hoặc nước đã lọc, không dùng nước ao hồ, nước nhiễm bẩn để tránh vi khuẩn, cặn bẩn bám vào tấm làm mát và gây mùi hôi.
Vệ sinh định kỳ các bộ phận: Lau chùi bình chứa, tấm lưới lọc, cánh quạt và thay tấm làm mát (Cooling Pad) 3–6 tháng hoặc khi thấy rách, ố màu để đảm bảo hiệu suất và chất lượng không khí.
Kiểm tra mực nước trước khi bật: Luôn đảm bảo bình chứa có đủ nước, tránh để cạn khiến bơm hoạt động khô, dễ cháy motor và giảm tuổi thọ thiết bị.
Không lạm dụng chế độ phun sương liên tục: Trong phòng nhỏ hoặc thời tiết ẩm cao, chỉ nên dùng chế độ phun sương gián đoạn để tránh tăng độ ẩm quá mức, gây bí bách hoặc nấm mốc.
Tắt quạt khi không sử dụng hoặc khi ra ngoài: Tiết kiệm điện và đảm bảo an toàn, đặc biệt với gia đình có trẻ nhỏ hoặc thú cưng.
Bảo quản đúng cách khi không dùng đến: Xả hết nước, lau khô các bộ phận, cất quạt nơi khô ráo, tránh ánh nắng trực tiếp hoặc nơi ẩm thấp để ngăn rỉ sét, nấm mốc.

Hiểu rõ cấu tạo của quạt hơi nước giúp người dùng nắm được cách thiết bị tạo luồng khí mát, đồng thời sử dụng và bảo dưỡng đúng cách. Từ bình chứa nước, máy bơm, tấm Cooling Pad đến quạt gió và bảng điều khiển, mỗi bộ phận đều giữ vai trò riêng. Vệ sinh định kỳ và kiểm tra linh kiện thường xuyên sẽ giúp quạt hoạt động ổn định, bền bỉ hơn.
