Cách tính công suất quạt hút bụi không đơn giản là lấy diện tích nhà xưởng rồi chọn motor có số kW tương ứng. Muốn quạt tạo đủ lực hút tại các vị trí phát sinh bụi, cần xác định đồng thời lưu lượng khí cần hút, tổng cột áp của hệ thống và hiệu suất làm việc của quạt – động cơ. Tính đúng các thông số này giúp lựa chọn quạt phù hợp, hạn chế tình trạng hút yếu, bụi tồn đọng trong đường ống hoặc lắp motor công suất quá lớn gây lãng phí điện.

Với kinh nghiệm cung cấp quạt công nghiệp và giải pháp thông gió – hút bụi, Nextfan sẽ hướng dẫn cách xác định từng thông số và tính công suất quạt theo nguyên lý kỹ thuật trong bài viết dưới đây.

Nội Dung Chính

Công suất quạt hút bụi được xác định như thế nào?

Trong hệ thống hút bụi công nghiệp, quạt có nhiệm vụ tạo chênh lệch áp suất để hút không khí chứa bụi từ chụp hút, vận chuyển qua đường ống và đưa dòng khí đến cyclone, túi lọc hoặc thiết bị xử lý trước khi xả ra ngoài.

Do đó, công suất quạt không nên được lựa chọn riêng theo diện tích nhà xưởng. Hai hệ thống cùng phục vụ xưởng 500 m² nhưng có chiều dài đường ống, số lượng điểm hút, loại bụi và thiết bị lọc khác nhau vẫn có thể cần hai mức công suất hoàn toàn khác nhau.

Ba thông số quan trọng cần xác định gồm:

Lưu lượng Q: lượng không khí quạt cần vận chuyển, thường tính bằng m³/h hoặc m³/s.
Áp suất ΔP: tổng trở lực mà quạt phải thắng trong toàn bộ hệ thống, đơn vị Pa.
Hiệu suất η: khả năng chuyển đổi công suất đầu vào thành năng lượng hữu ích của quạt và hệ truyền động.

Cần phân biệt công suất motor (kW) không phải lưu lượng quạt (m³/h). Một quạt motor lớn chưa chắc phù hợp nếu điểm làm việc giữa lưu lượng và cột áp không đáp ứng đúng yêu cầu của hệ thống.

Đây cũng là lý do khi lựa chọn quạt ly tâm cho hệ thống hút bụi, kỹ thuật viên thường phải xác định điểm làm việc Q – P trước rồi mới lựa chọn model và công suất động cơ.

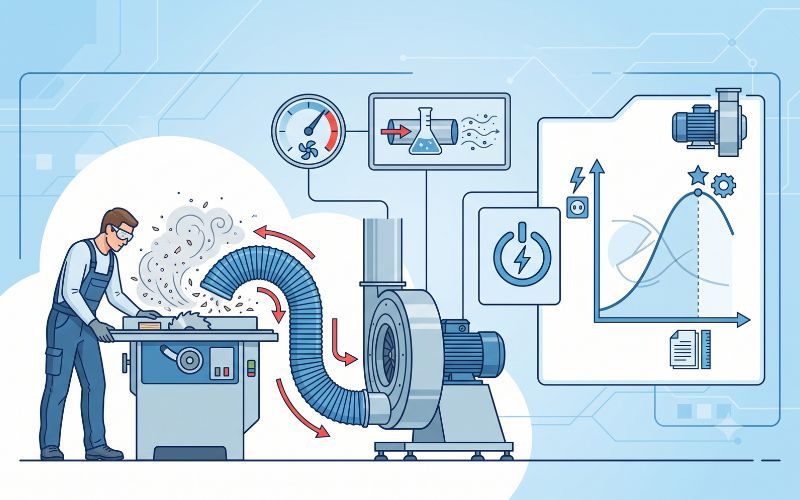

cong-suat-quat-hut-bui-duoc-xac-dinh-nhu-the-nao

Công thức tính công suất quạt hút bụi

Khi đã xác định được lưu lượng và áp suất yêu cầu, công suất cần thiết của quạt có thể được ước tính theo công thức:

P = (Q × ΔP) / η

Trong đó:

P: công suất đầu vào cần thiết, đơn vị W.
Q: lưu lượng khí, đơn vị m³/s.
ΔP: tổng áp suất quạt cần tạo ra, đơn vị Pa.
η: hiệu suất tổng của hệ thống, biểu diễn dưới dạng số thập phân.

Nếu lưu lượng đang sử dụng đơn vị m³/h, cần quy đổi:

Q (m³/s) = Q (m³/h) / 3.600

Ví dụ hệ thống cần lưu lượng 10.000 m³/h, tổng áp suất yêu cầu 1.500 Pa và giả định hiệu suất tổng là 65%.

Đầu tiên đổi lưu lượng:

Q = 10.000 / 3.600 ≈ 2,78 m³/s

Công suất tính toán:

P = (2,78 × 1.500) / 0,65 ≈ 6.415 W ≈ 6,42 kW

Con số 6,42 kW là kết quả tính theo các giả định đầu vào trên, không có nghĩa cứ chọn ngay motor 6,42 kW. Khi thiết kế thực tế, kỹ thuật viên còn phải đối chiếu đường đặc tính quạt, điểm hiệu suất, điều kiện tải, hệ truyền động và hệ số dự phòng phù hợp trước khi xác định công suất motor tiêu chuẩn.

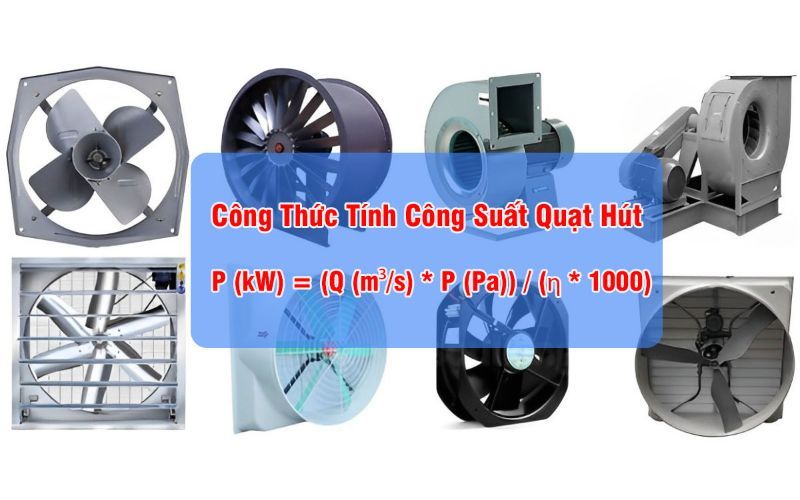

cong-thuc-tinh-cong-suat-quat-hut-bui

Xác định lưu lượng khí cần hút

Lưu lượng là thông số đầu tiên cần tính trước khi xác định công suất. Đối với hệ thống hút bụi cục bộ, một cách tiếp cận cơ bản là xác định lưu lượng qua tiết diện hút:

Q = A × v

Trong đó:

Q: lưu lượng khí, m³/s.
A: diện tích tiết diện dòng khí, m².
v: vận tốc khí, m/s.

Nếu có nhiều điểm hút hoạt động đồng thời, cần xác định lưu lượng của từng nhánh và cân bằng toàn hệ thống.

Ví dụ một ống hút có đường kính trong 300 mm:

A = π × D² / 4

A = 3,14 × 0,3² / 4 ≈ 0,0707 m²

Giả sử vận tốc thiết kế tại đoạn ống này là 18 m/s:

Q = 0,0707 × 18 ≈ 1,27 m³/s

Quy đổi:

Q ≈ 1,27 × 3.600 ≈ 4.580 m³/h

Tuy nhiên, vận tốc phù hợp không phải một giá trị cố định cho mọi hệ thống. Bụi gỗ, mạt kim loại, bụi mịn hay vật liệu dạng sợi có đặc tính vận chuyển khác nhau. Nếu vận tốc quá thấp, vật liệu có thể lắng trong ống; nếu chọn quá cao, tổn thất áp suất và điện năng tiêu thụ lại tăng.

Vì vậy, khi tính hệ thống hút bụi công nghiệp, cần căn cứ vào đặc tính bụi và yêu cầu thu gom tại từng nguồn phát sinh thay vì áp dụng một vận tốc chung cho mọi công trình.

Xác định tổng cột áp của hệ thống

Sau khi có lưu lượng, bước tiếp theo là xác định tổng trở lực mà quạt phải thắng. Đây là phần thường bị bỏ qua khi người dùng chỉ chọn quạt dựa trên công suất motor.

Tổng áp suất có thể hiểu khái quát:

ΔP hệ thống = tổn thất đường ống + tổn thất cục bộ + tổn thất thiết bị xử lý + các tổn thất liên quan

Trong thực tế, áp suất bị suy giảm khi dòng khí đi qua:

Đường ống thẳng.
Co, cút và đoạn chuyển tiết diện.
Van điều chỉnh và các nhánh chia.
Chụp hút.
Cyclone lọc bụi.
Túi lọc hoặc thiết bị lọc.
Các thiết bị xử lý khí khác.

Một đường ống dài, nhiều co và nhiều thiết bị lọc sẽ tạo trở lực lớn hơn hệ thống ngắn và đơn giản. Vì vậy, hai hệ thống cùng cần 10.000 m³/h nhưng một hệ thống cần 800 Pa, hệ thống còn lại cần 2.000 Pa thì công suất và dòng quạt lựa chọn sẽ khác nhau đáng kể.

Đây cũng là nguyên nhân quạt ly tâm cao áp thường được xem xét cho những hệ thống có đường ống dài hoặc trở lực lớn, trong khi các ứng dụng cần lưu lượng lớn nhưng áp suất thấp có thể sử dụng cấu hình khác phù hợp hơn.

Ví dụ cách tính công suất quạt hút bụi nhà xưởng

Để dễ hình dung, giả sử cần thiết kế sơ bộ quạt cho một hệ thống hút bụi với các thông số đã được tính toán như sau:

Thông số	Giá trị giả định
Lưu lượng cần hút	12.000 m³/h
Tổng áp suất hệ thống	1.600 Pa
Hiệu suất tổng giả định	65%
Thời gian vận hành	8 giờ/ngày

Bước đầu tiên là đổi lưu lượng sang m³/s:

Q = 12.000 / 3.600 ≈ 3,33 m³/s

Tiếp theo áp dụng công thức:

P = (3,33 × 1.600) / 0,65

P ≈ 8.197 W ≈ 8,2 kW

Như vậy, công suất tính toán theo bộ giả định trên khoảng 8,2 kW.

Tuy nhiên, nếu chỉ dựa vào con số này để mua quạt thì vẫn chưa đủ. Cần tìm model quạt có đường đặc tính đáp ứng được điểm làm việc khoảng Q = 12.000 m³/h và ΔP = 1.600 Pa, sau đó mới kiểm tra công suất motor, tốc độ quay và hiệu suất tại điểm làm việc đó.

Ví dụ, trong danh mục của Nextfan có các dòng quạt ly tâm gián tiếp 4-72C với nhiều cấu hình công suất, tốc độ, lưu lượng và cột áp khác nhau. Vì vậy, cùng một kích thước quạt vẫn có thể có nhiều cấu hình vận hành; việc lựa chọn cần dựa trên điểm Q – P thực tế chứ không chỉ dựa vào công suất ghi trên motor.

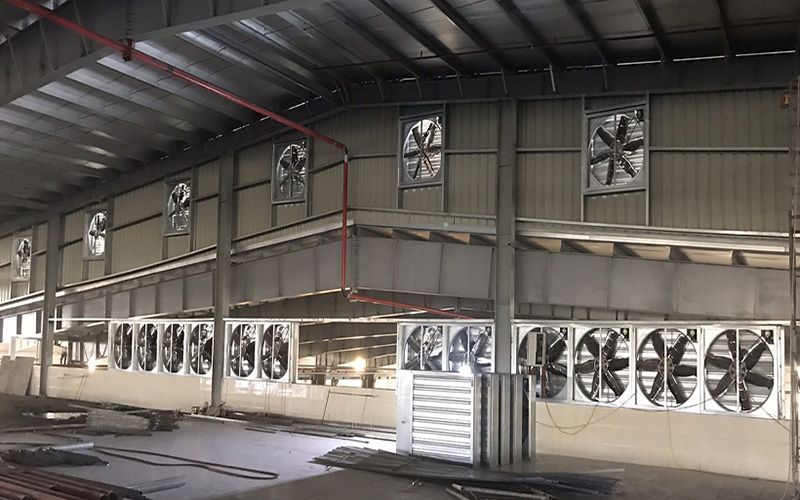

vi-du-cach-tinh-cong-suat-quat

Có nên cộng thêm công suất dự phòng?

Hệ thống thực tế thường có sai số giữa tính toán và vận hành do thay đổi đường ống, mức độ bám bụi của bộ lọc, sai lệch lưu lượng tại các nhánh hoặc điều kiện sản xuất thay đổi.

Vì vậy, thiết kế thường cần xem xét một mức dự phòng hợp lý. Tuy nhiên, không nên tự động chọn motor càng lớn càng tốt.

Quạt quá nhỏ có thể không đạt lưu lượng thiết kế, nhưng quạt quá lớn cũng có thể làm tăng điện năng tiêu thụ, độ ồn và chi phí đầu tư. Nếu dùng biến tần để điều chỉnh, việc lựa chọn quạt vẫn phải bắt đầu từ điểm làm việc phù hợp.

Mục tiêu cuối cùng không phải tìm chiếc quạt có số kW lớn nhất mà là tìm quạt làm việc hiệu quả tại đúng lưu lượng và cột áp mà hệ thống yêu cầu.

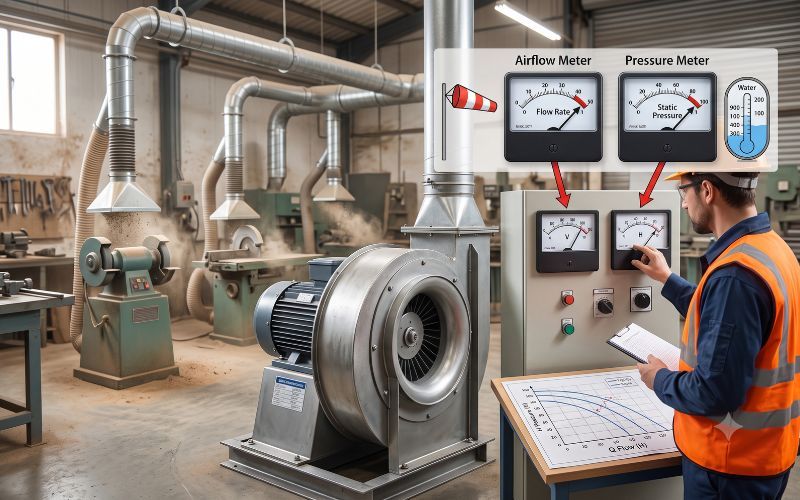

Chọn quạt hút bụi cần dựa trên cả lưu lượng và cột áp

Sau khi tính được công suất sơ bộ, bước tiếp theo là lựa chọn kiểu quạt phù hợp. Trong các hệ thống hút bụi có đường ống, quạt ly tâm được sử dụng phổ biến nhờ khả năng tạo áp suất tốt và thuận tiện kết nối với hệ thống ống dẫn.

Tùy trở lực của hệ thống có thể cân nhắc quạt ly tâm thấp áp, trung áp hoặc cao áp. Với môi trường có nhiều bụi, khí nóng hoặc dòng khí không phù hợp để đi trực tiếp qua motor, phương án quạt ly tâm gián tiếp cũng đáng được xem xét vì động cơ được tách khỏi dòng khí thông qua cơ cấu truyền động.

Khi lựa chọn thiết bị, nên kiểm tra đồng thời các thông số:

Lưu lượng làm việc Q.
Cột áp tại lưu lượng yêu cầu.
Công suất và hiệu suất motor.
Tốc độ quay của quạt.
Kiểu cánh và vật liệu chế tạo.
Kiểu truyền động trực tiếp hoặc gián tiếp.
Đặc tính và nồng độ bụi.
Điều kiện nhiệt độ của dòng khí.
Kích thước, chiều dài và cấu hình đường ống.

Đặc biệt, không nên lấy thông số lưu lượng cực đại và cột áp cực đại trên catalogue rồi coi đó là một điểm làm việc đồng thời. Hai thông số cần được đọc trên đường đặc tính của quạt tại cùng một chế độ vận hành.

Nextfan tư vấn chọn quạt hút bụi theo hệ thống thực tế

Cách tính công suất quạt hút bụi về nguyên tắc cần đi theo trình tự: xác định nguồn phát sinh bụi → tính lưu lượng cần hút → tính tổn thất áp suất → xác định điểm làm việc Q – P → tính công suất → lựa chọn quạt và motor phù hợp. Nếu bỏ qua lưu lượng hoặc cột áp, kết quả lựa chọn thiết bị rất dễ sai lệch so với điều kiện vận hành thực tế.

Nextfan cung cấp nhiều dòng quạt công nghiệp phục vụ hút bụi, hút khí thải và thông gió nhà xưởng với các dải lưu lượng, cột áp và công suất khác nhau. Đối với hệ thống có đường ống hoặc yêu cầu áp suất cao, đội ngũ Nextfan có thể dựa trên mặt bằng, số lượng điểm hút, kích thước đường ống, loại bụi và thiết bị lọc để tư vấn cấu hình quạt phù hợp.

Các dòng sản phẩm liên quan khác tại Nextfan

Ngoài quạt hút bụi có đường ống, nhiều nhà xưởng còn cần thêm thiết bị thông gió tổng thể để đưa khí nóng và bụi mịn còn lại ra khỏi khu vực sản xuất. Các nhóm sản phẩm thường được lắp kèm gồm:

Quạt hút công nghiệp 400×400: quạt vuông gắn tường, hút khí trực tiếp ra ngoài cho xưởng nhỏ, phòng kỹ thuật và khu vực gia công cục bộ.
Quạt ly tâm cao áp và trung áp: cấp cột áp cho tuyến ống dài, nhiều co cút và thiết bị lọc.
Quạt ly tâm gián tiếp 4-72C: tách motor khỏi dòng khí nóng, nhiều bụi hoặc có hơi ăn mòn.
Quạt hướng trục nối ống gió và gắn mái: thông gió diện rộng, thoát khí nóng tích tụ dưới mái xưởng.
Cyclone và hệ thống túi lọc bụi: thu gom mạt gỗ, phoi kim loại và bụi mịn trước khi xả khí ra môi trường.

Việc tính đúng ngay từ đầu giúp hệ thống duy trì lực hút cần thiết tại vị trí phát sinh bụi, đồng thời tránh chọn motor dư công suất gây tăng chi phí đầu tư và điện năng vận hành. Với công trình cụ thể, khách hàng nên cung cấp bản vẽ hoặc các thông số của hệ thống để Nextfan hỗ trợ kiểm tra và lựa chọn quạt sát với điều kiện sử dụng thực tế.
