Thông gió phòng máy phát điện nguyên lý, cách bố trí và lưu ý thiết kế

08/26/2026 Nghị Nextfan 74 lượt xem

Thông gió phòng máy phát điện là hạng mục quan trọng giúp kiểm soát nhiệt độ, cấp đủ gió tươi và hỗ trợ thải khí nóng trong quá trình máy vận hành. Hệ thống được thiết kế và bố trí đúng kỹ thuật sẽ giúp máy phát hoạt động ổn định, hạn chế quá nhiệt và giảm ảnh hưởng của khí thải, tiếng ồn đến không gian xung quanh. Trong bài viết này, Nextfan sẽ chia sẻ những lưu ý về cách bố trí quạt, louver và luồng gió để hệ thống thông gió phòng máy phát điện đạt hiệu quả cao.

Nội Dung Chính

Tại sao cần thông gió cho phòng máy phát điện?

Khi hoạt động, máy phát điện đồng thời phát sinh nhiệt từ động cơ, bộ tản nhiệt và quá trình đốt nhiên liệu. Nếu lượng nhiệt này không được đưa ra ngoài kịp thời, nhiệt độ trong phòng sẽ tăng cao, ảnh hưởng trực tiếp đến khả năng vận hành và tuổi thọ thiết bị.

Bên cạnh nhiệm vụ giải nhiệt, hệ thống thông gió còn đảm nhận việc đưa không khí tươi vào phòng để cung cấp oxy cho quá trình cháy của động cơ. Đồng thời, luồng khí được tổ chức hợp lý sẽ hỗ trợ đưa khí nóng và các chất ô nhiễm ra khỏi khu vực làm việc.

Có thể xem thông gió là một phần không thể tách rời của phòng máy phát điện, đặc biệt với các công trình có máy công suất lớn hoặc phòng máy đặt trong khu vực kín, tầng hầm.

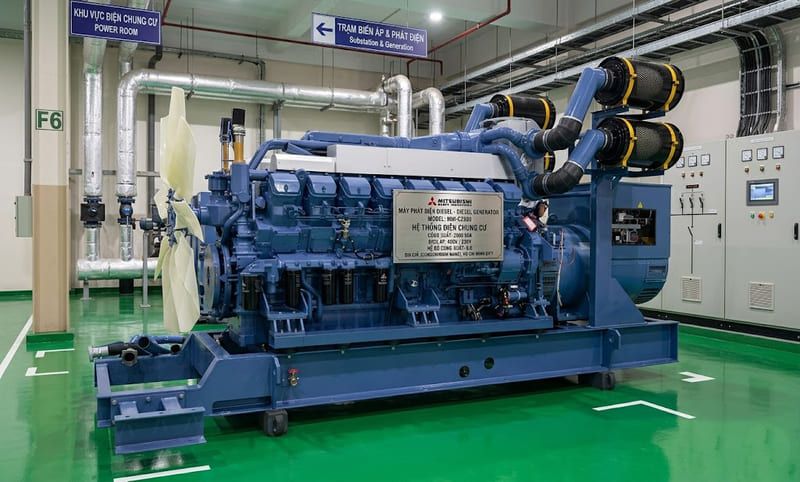

Tại sao cần thông gió cho phòng máy phát điện?

Nguyên lý thông gió phòng máy phát điện

Về cơ bản, hệ thống thông gió cần tạo được luồng không khí đi qua khu vực máy phát, thay vì chỉ tạo sự trao đổi không khí cục bộ trong phòng.

Không khí bên ngoài được đưa vào thông qua cửa gió hoặc louver. Sau khi đi vào phòng, luồng khí di chuyển qua máy phát để hấp thụ nhiệt rồi được dẫn ra ngoài thông qua cửa thải hoặc hệ thống quạt.

Một sơ đồ luồng gió cơ bản có thể hình dung như sau:

Không khí bên ngoài → Louver/cửa cấp gió → Máy phát điện → Khu vực tích nhiệt → Cửa thải/quạt → Môi trường bên ngoài

Cách bố trí này giúp hạn chế hiện tượng khí nóng luẩn quẩn trong phòng. Với máy phát sử dụng két nước làm mát, hướng gió còn cần phối hợp với hướng thổi của quạt két nước để tận dụng khả năng giải nhiệt của thiết bị.

Các thành phần chính của hệ thống thông gió

Tùy quy mô và điều kiện công trình, hệ thống có thể gồm nhiều thiết bị khác nhau. Trong đó, những thành phần thường gặp gồm:

Louver lấy gió

Louver là cửa gió được sử dụng để đưa không khí từ bên ngoài vào phòng máy. Thiết bị này vừa tạo đường dẫn khí vừa hạn chế nước mưa, bụi và các tác động từ môi trường xâm nhập trực tiếp vào phòng.

Kích thước louver cần được xác định dựa trên lưu lượng gió yêu cầu và vận tốc không khí qua cửa. Theo thông tin kỹ thuật được tham khảo, vận tốc qua louver có thể lấy khoảng 2,5 m/s trong quá trình tính toán.

Với khu vực có nhiều bụi, có thể xem xét bổ sung lưới lọc thô để hạn chế bụi đi vào phòng máy.

Quạt thông gió

Quạt hút công nghiệp được sử dụng khi thông gió tự nhiên không đủ đáp ứng yêu cầu trao đổi khí hoặc phòng máy có điều kiện đặc biệt như tầng hầm, phòng kín.

Tùy thiết kế, quạt có thể đảm nhiệm nhiệm vụ cấp gió tươi, hút khí nóng hoặc kết hợp với hệ thống ống gió để kiểm soát hướng di chuyển của không khí.

Việc lựa chọn quạt không nên chỉ dựa vào công suất motor. Các thông số như lưu lượng, cột áp, trở lực đường ống, kích thước cửa gió và điều kiện lắp đặt đều cần được xem xét đồng thời.

Cửa thải và đường thoát khí nóng

Cửa thải có nhiệm vụ đưa lượng khí nóng ra khỏi phòng sau khi đã đi qua khu vực máy phát. Vị trí cửa thải cần được tính toán để tránh tình trạng khí nóng vừa thoát ra lại quay trở lại phòng.

Đối với những hệ thống có đường ống gió, cần tính toán tiết diện, chiều dài và tổn thất áp suất để quạt vẫn đảm bảo được lưu lượng yêu cầu khi vận hành thực tế.

img thong gio phong may phat dien 1

Cách bố trí luồng gió trong phòng máy phát điện

Đây là một trong những yếu tố quyết định hiệu quả của hệ thống. Một hệ thống có quạt đủ lớn nhưng bố trí sai vị trí vẫn có thể không giải nhiệt được cho máy.

Gió phải đi qua khu vực máy phát

Nguyên tắc quan trọng là tạo đường đi rõ ràng cho không khí từ cửa cấp đến cửa thải. Luồng khí cần đi qua máy phát và khu vực phát sinh nhiệt trước khi được đưa ra ngoài.

Một lỗi thường gặp là bố trí cửa cấp và cửa hút quá gần nhau. Khi đó, không khí mới vừa vào phòng đã bị quạt hút ra ngoài mà chưa đi qua máy phát. Hiện tượng này làm giảm hiệu quả trao đổi nhiệt dù lưu lượng quạt vẫn lớn.

Louver cấp gió nên đặt ở vị trí phù hợp

Louver cấp gió thường được bố trí ở vị trí thấp để đưa không khí mới vào phòng. Theo thông tin kỹ thuật tham khảo, cao độ louver nên cách sàn tối thiểu khoảng 0,6 m.

Tuy nhiên, cao độ thực tế vẫn cần được điều chỉnh theo kết cấu phòng, vị trí máy, hướng gió và điều kiện môi trường bên ngoài. Không nên áp dụng một kích thước cố định cho mọi công trình.

Cửa thải nên tạo được đường thoát khí nóng

Không khí nóng có xu hướng tích tụ ở khu vực phía trên. Vì vậy, cửa thải thường được bố trí ở vị trí cao hơn cửa cấp để tạo hướng chuyển động từ dưới lên trên.

Mục tiêu không phải đơn thuần là hút không khí ra khỏi phòng mà phải đưa phần không khí đã hấp thụ nhiệt ra ngoài. Đây là lý do vị trí cửa thải cần được xem xét đồng thời với vị trí máy phát và cửa cấp.

Thiết kế thông gió cho phòng máy phát nhiều máy

Với phòng chỉ có một máy phát, việc tổ chức luồng khí thường đơn giản hơn. Khi có nhiều máy, bài toán trở nên phức tạp vì mỗi thiết bị đều phát sinh nhiệt và cần được làm mát.

Cần bố trí louver, cửa cấp, cửa thải và quạt sao cho toàn bộ các máy đều nằm trong đường đi của luồng không khí.

Nếu cửa cấp và cửa thải chỉ phục vụ tốt cho một khu vực, những máy nằm ở phía cuối luồng gió có thể phải làm việc trong môi trường nhiệt độ cao hơn. Điều này làm giảm hiệu quả thông gió tổng thể.

Trong trường hợp phòng có nhiều máy, nên xác định trước hướng dòng khí trên mặt bằng để tránh các vùng chết hoặc khu vực tích tụ khí nóng.

Kiểm soát nhiệt độ phòng máy phát điện

Nhiệt độ là một trong những thông số cần được quan tâm khi thiết kế thông gió. Khi nhiệt độ môi trường bên ngoài tăng, khả năng giải nhiệt của hệ thống cũng giảm theo.

Theo thông tin kỹ thuật được cung cấp, chênh lệch nhiệt độ giữa không khí trong phòng và môi trường có thể được xem xét trong khoảng 8,5–12,5°C, đồng thời nhiệt độ phòng nên được kiểm soát dưới khoảng 49°C.

Đây là các giá trị tham khảo phục vụ quá trình thiết kế. Thông số cuối cùng cần được đối chiếu với yêu cầu của nhà sản xuất máy phát điện và điều kiện thực tế của công trình.

Nếu hệ thống thông gió không đủ lưu lượng, nhiệt độ phòng có thể tăng nhanh khi máy chạy tải cao. Khi đó, dù máy phát vẫn có thể vận hành nhưng hiệu suất và độ bền của thiết bị có thể bị ảnh hưởng.

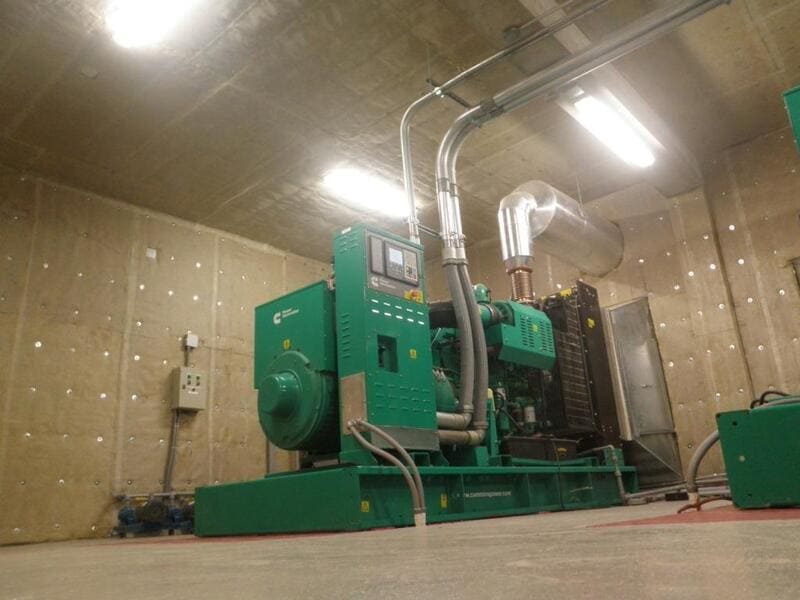

Phòng máy phát điện tầng hầm cần lưu ý gì?

Phòng máy đặt trên mặt đất thường có nhiều điều kiện thuận lợi hơn để tổ chức thông gió tự nhiên. Trong khi đó, phòng máy dưới tầng hầm thường bị giới hạn về diện tích cửa lấy gió, cửa thải và chiều dài đường ống.

Với phòng tầng hầm, việc bố trí luồng gió cần được tính toán kỹ để đảm bảo khí tươi thực sự đi qua máy phát.

Một vấn đề thường gặp là cửa cấp gió đặt ở vị trí thấp nhưng quạt hút lại bố trí quá gần trần. Khi đó, không khí có thể đi theo đường ngắn nhất từ cửa cấp lên quạt mà không quét qua máy phát, khiến hiệu quả giải nhiệt thấp.

Do đó, cần xác định hướng chuyển động của dòng khí ngay từ giai đoạn thiết kế mặt bằng. Nếu cần thiết, có thể sử dụng hệ thống quạt và ống gió để kiểm soát chính xác đường đi của không khí.

img thong gio phong may phat dien 3

Thông gió tự nhiên hay dùng quạt cưỡng bức?

Không phải phòng máy nào cũng bắt buộc sử dụng cùng một phương án thông gió.

Thông gió tự nhiên

Phương án này có thể phù hợp với những phòng máy có vị trí thuận lợi, có cửa lấy và thải gió đủ lớn, đồng thời điều kiện môi trường cho phép tạo ra sự trao đổi không khí tự nhiên.

Ưu điểm là cấu tạo đơn giản, ít thiết bị cơ khí và giảm điện năng tiêu thụ cho quạt. Tuy nhiên, hiệu quả phụ thuộc nhiều vào điều kiện bên ngoài và khả năng tạo chênh lệch áp suất.

Thông gió cưỡng bức

Quạt cấp hoặc hút được sử dụng để chủ động tạo lưu lượng không khí theo yêu cầu. Đây là giải pháp thường được cân nhắc cho phòng kín, phòng máy tầng hầm hoặc các công trình có yêu cầu kiểm soát nhiệt nghiêm ngặt.

Thông gió cưỡng bức giúp kiểm soát luồng khí tốt hơn nhưng cần tính toán quạt, đường ống, độ ồn và tổn thất áp suất một cách đồng bộ.

Lưu ý khi thiết kế louver phòng máy phát điện

Louver có ảnh hưởng trực tiếp đến khả năng cấp và thải khí. Nếu kích thước cửa quá nhỏ, vận tốc gió tăng và trở lực lớn; nếu thiết kế không phù hợp, lượng gió thực tế có thể thấp hơn yêu cầu.

Khi lựa chọn và bố trí louver nên chú ý:

Xác định kích thước dựa trên lưu lượng gió cần thiết.
Kiểm soát vận tốc gió qua louver.
Bố trí cửa cấp và cửa thải tạo được đường đi của dòng khí.
Hạn chế vị trí có nguy cơ nước mưa tạt trực tiếp.
Xem xét lưới lọc thô tại khu vực nhiều bụi.
Đảm bảo khả năng vệ sinh và bảo trì.
Kiểm tra trở lực của louver trong tính toán cột áp quạt.
Không đặt louver ở vị trí khiến luồng gió đi tắt, bỏ qua khu vực máy phát.

Lưu ý khi vận hành ở môi trường lạnh

Ở những khu vực có nhiệt độ thấp, bài toán thông gió không chỉ là đưa càng nhiều không khí bên ngoài vào càng tốt.

Không khí lạnh đi vào với lưu lượng lớn có thể làm nhiệt độ phòng xuống thấp, đồng thời phát sinh nguy cơ đóng băng dầu hoặc nước ngưng trong một số điều kiện vận hành.

Trong trường hợp này, phương án thiết kế có thể xem xét giải pháp gia nhiệt gió cấp hoặc hồi một phần khí nóng để duy trì điều kiện nhiệt độ phù hợp.

Việc lựa chọn phương án cần dựa trên điều kiện khí hậu, yêu cầu của máy phát và chế độ vận hành thực tế.

Những lỗi thường gặp khi thiết kế thông gió phòng máy phát điện

Một số lỗi tưởng như đơn giản nhưng có thể làm giảm đáng kể hiệu quả của hệ thống:

Bố trí quạt nhưng không tính hướng luồng khí

Quạt có lưu lượng lớn chưa chắc giúp giải nhiệt tốt nếu vị trí hút và cấp không tạo được đường đi qua máy.

Cửa cấp và cửa thải đặt quá gần nhau

Không khí có thể di chuyển trực tiếp giữa hai cửa, tạo hiện tượng đoản mạch luồng gió và bỏ qua khu vực cần giải nhiệt.

Chỉ tính lượng gió mà bỏ qua tổn thất áp suất

Đối với hệ thống có ống gió, louver và nhiều phụ kiện, tổn thất áp suất có thể ảnh hưởng đáng kể đến lưu lượng thực tế của quạt.

Không tính đến điều kiện môi trường

Nhiệt độ ngoài trời, bụi, mưa và điều kiện đặc thù của vị trí lắp đặt đều có thể ảnh hưởng đến hiệu quả thông gió.

Không kiểm tra nhiệt độ thực tế khi máy chạy tải

Thiết kế cần được đối chiếu với điều kiện vận hành thực tế. Việc kiểm tra nhiệt độ phòng khi máy hoạt động giúp phát hiện sớm những khu vực tích nhiệt hoặc thiếu lưu lượng gió.

Quy trình thiết kế thông gió phòng máy phát điện

Để hệ thống hoạt động hiệu quả, có thể triển khai thiết kế theo các bước cơ bản:

Bước 1: Xác định thông số máy phát

Thu thập công suất, lượng nhiệt phát sinh, yêu cầu về gió làm mát và các thông số do nhà sản xuất cung cấp.

Bước 2: Khảo sát phòng máy

Xác định kích thước phòng, vị trí máy, cửa ra vào, tường bao, cao độ, vị trí có thể đặt louver và hướng thoát khí.

Bước 3: Xác định lưu lượng gió

Tính toán lượng gió cần thiết dựa trên yêu cầu giải nhiệt, cấp khí cho động cơ và điều kiện nhiệt độ thiết kế.

Bước 4: Xác định hướng luồng khí

Bố trí cửa cấp và cửa thải sao cho dòng khí đi qua khu vực máy phát, hạn chế vùng chết và hiện tượng khí nóng quay trở lại.

Bước 5: Lựa chọn louver và quạt

Dựa trên lưu lượng, vận tốc qua louver và trở lực hệ thống để lựa chọn thiết bị phù hợp.

Bước 6: Kiểm tra và hiệu chỉnh

Sau khi lắp đặt, cần kiểm tra lưu lượng, hướng gió và nhiệt độ phòng trong các chế độ vận hành phù hợp để đánh giá hiệu quả thực tế.

Nextfan tư vấn giải pháp thông gió phòng máy phát điện

Thiết kế thông gió phòng máy phát điện cần được thực hiện dựa trên công suất máy, điều kiện phòng, nhiệt độ môi trường và yêu cầu lưu lượng thực tế. Việc bố trí đúng louver, quạt và hướng luồng khí sẽ giúp kiểm soát nhiệt tốt hơn, đồng thời hạn chế tình trạng khí nóng tích tụ trong phòng.

Nếu đang cần lựa chọn quạt thông gió công nghiệp, quạt cấp gió hoặc quạt hút cho phòng máy phát điện, doanh nghiệp nên cung cấp thông số máy, kích thước phòng và điều kiện lắp đặt để có phương án phù hợp. Nextfan có thể hỗ trợ tư vấn giải pháp quạt theo nhu cầu lưu lượng và điều kiện vận hành của từng công trình.
