Quy trình thiết kế hệ thống cấp gió tươi chuẩn kỹ thuật
Trong bối cảnh các công trình hiện đại ngày càng được xây dựng kín khít để tối ưu hóa năng lượng cho hệ thống điều hòa, chất lượng không khí trong nhà (IAQ) đang trở thành một thách thức lớn. Việc thiết kế hệ thống cấp gió tươi không chỉ đơn thuần là đưa không khí từ ngoài vào, mà là một bài toán kỹ thuật phức tạp đòi hỏi sự tính toán chuẩn xác về lưu lượng, cột áp, xử lý nhiệt ẩm và độ ồn. Trong bài viết này, Nextfan sẽ phân tích chi tiết quy trình và tiêu chuẩn thiết kế một hệ thống cấp gió tươi toàn diện.

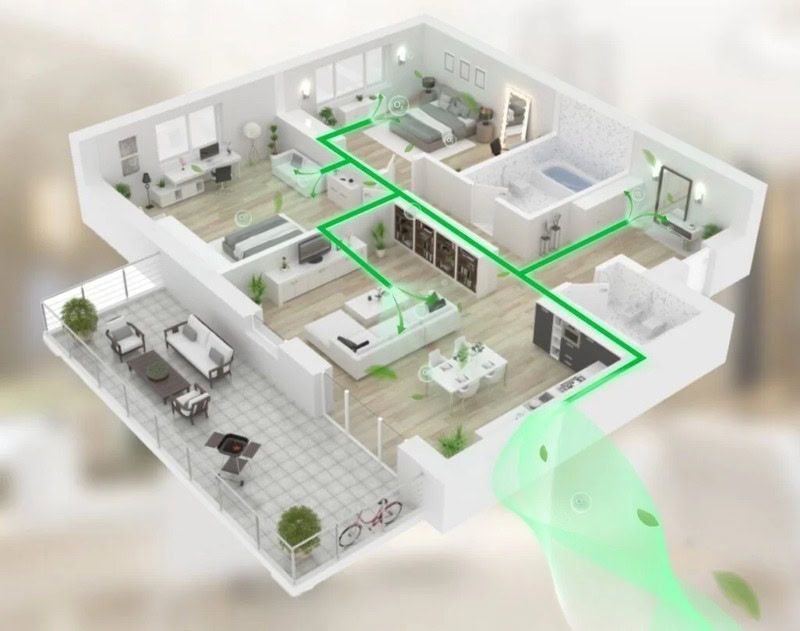

Các tiêu chuẩn và căn cứ bắt buộc khi thiết kế hệ thống cấp khí tươi
Một bản vẽ thiết kế cơ điện (MEP) chuẩn không thể thiếu sự tuân thủ các tiêu chuẩn kỹ thuật. Đây là thước đo để đảm bảo hệ thống vận hành hiệu quả và an toàn.
Trong thiết kế hệ thống cấp gió tươi tại Việt Nam, TCVN 5687:2024 (Thông gió và điều hòa không khí – Yêu cầu thiết kế) là một trong những tiêu chuẩn kỹ thuật quan trọng, quy định các yêu cầu về thông gió và điều hòa không khí trong công trình. Bên cạnh đó, các kỹ sư cơ điện (MEP) có thể tham khảo ASHRAE 62.1 của Mỹ nhằm tối ưu lưu lượng khí ngoài trời và nâng cao chất lượng không khí trong nhà (IAQ).
Đối với không gian làm việc kín, lưu lượng gió tươi có thể được ước tính sơ bộ ở mức 20 m³/h/người, với giả định diện tích sử dụng khoảng 9,3 m²/người. Tuy nhiên, lưu lượng thiết kế thực tế cần được xác định dựa trên công năng, diện tích và số lượng người sử dụng. Việc cấp đủ không khí ngoài trời giúp hạn chế tích tụ khí CO₂, cải thiện môi trường làm việc và hỗ trợ kiểm soát nồng độ CO₂ quanh mức tham khảo 1.000 ppm.
Hai phương pháp tính lưu lượng gió tươi phổ biến
Để xác định lưu lượng gió tươi cần thiết cho từng không gian, kỹ sư thường áp dụng hai cách tính cơ bản: dựa trên số lượng người sử dụng và dựa trên thể tích phòng kết hợp với số lần trao đổi không khí (ACH). Việc lựa chọn phương pháp phù hợp giúp hệ thống thông gió đáp ứng nhu cầu sử dụng, hạn chế tình trạng thiếu khí và tối ưu hiệu quả vận hành.
Cách 1: Tính lưu lượng gió tươi theo số người
Phương pháp này xác định lượng không khí ngoài trời cần cấp dựa trên số người có mặt trong phòng và định mức thông gió cho mỗi người.
Công thức tính:
V = N × Vp
Trong đó:
- V: Tổng lưu lượng gió tươi cần cấp (m³/h).
- N: Số người sử dụng không gian theo điều kiện thiết kế.
- Vp: Lưu lượng gió tươi yêu cầu cho mỗi người (m³/h/người).
Đối với văn phòng thông thường, có thể sử dụng mức 20 m³/h/người để ước tính sơ bộ. Những khu vực có mật độ sử dụng cao hoặc yêu cầu thông gió đặc biệt cần được tính toán theo tiêu chuẩn áp dụng, thay vì sử dụng một định mức cố định.
Cách 2: Tính lưu lượng theo diện tích và số lần trao đổi không khí (ACH)
Phương pháp này dựa trên thể tích không gian và chỉ số ACH (Air Changes per Hour) – thể hiện số lần một thể tích không khí tương đương thể tích phòng được cấp hoặc thay thế trong một giờ.
Công thức tính:
V = S × H × ACH
Trong đó:
- V: Lưu lượng không khí cần thiết (m³/h).
- S: Diện tích sàn của phòng (m²).
- H: Chiều cao thông thủy (m).
- ACH: Số lần trao đổi không khí trong một giờ (lần/h).
Chỉ số ACH được lựa chọn theo công năng và yêu cầu thông gió của từng khu vực. Chẳng hạn, văn phòng có thể tham khảo mức 0,5–1 ACH, trong khi một số khu vực tầng hầm có thể sử dụng mức 4–6 ACH để tính toán sơ bộ. Các giá trị này không thay thế yêu cầu thiết kế cụ thể đối với từng loại công trình.
Phân loại các giải pháp cấp gió tươi trong thiết kế
Trước khi thiết kế hệ thống đường ống, kỹ sư cần lựa chọn phương án cấp gió tươi phù hợp với đặc điểm công trình, nhu cầu thông gió và ngân sách đầu tư. Hiện nay, có ba giải pháp phổ biến:

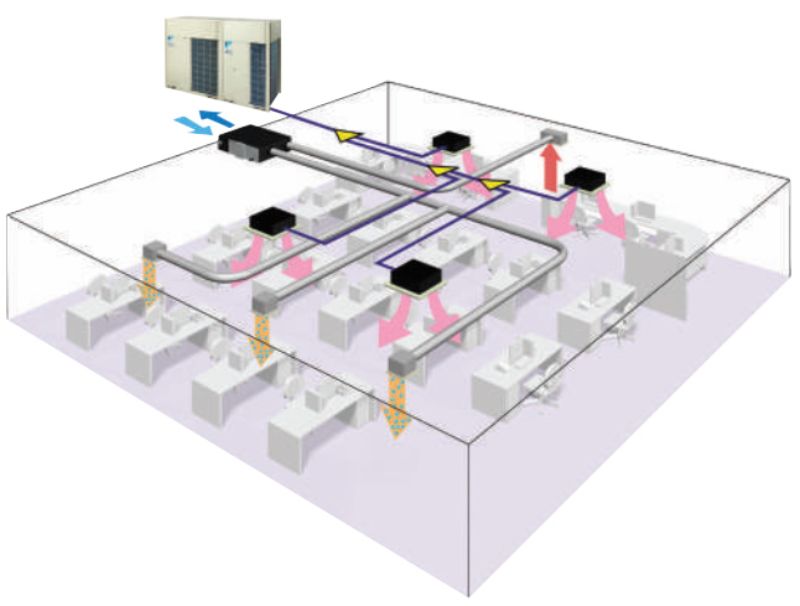

- Hệ thống cấp gió tươi một chiều (áp suất dương): Sử dụng quạt để đưa không khí ngoài trời vào phòng, tạo áp suất dương giúp đẩy khí bên trong ra ngoài qua các khe hở hoặc cửa thoát khí được bố trí sẵn. Phương án này có chi phí đầu tư thấp, cấu tạo đơn giản nhưng khó kiểm soát chính xác lưu lượng khí thải và hướng di chuyển của không khí.

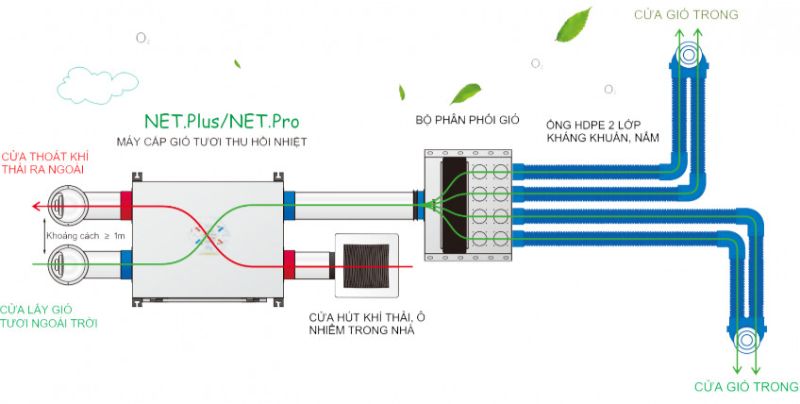

- Hệ thống cấp gió tươi hai chiều thu hồi nhiệt (HRV/ERV): Kết hợp đồng thời việc cấp khí tươi và hút khí thải thông qua bộ trao đổi nhiệt. Trong đó, HRV chủ yếu thu hồi nhiệt hiện, còn ERV có khả năng trao đổi cả nhiệt và độ ẩm. Giải pháp này giúp giảm tải làm lạnh hoặc sưởi ấm, tiết kiệm điện năng cho hệ thống điều hòa và duy trì chất lượng không khí trong nhà. Hiệu quả tiết kiệm thực tế phụ thuộc vào khí hậu, hiệu suất thiết bị và điều kiện vận hành.
- Cấp gió tươi trực tiếp hoặc kết hợp hệ thống điều hòa: Không khí ngoài trời có thể được cấp trực tiếp vào phòng thông qua hệ thống ống dẫn và miệng gió riêng. Ngoài ra, khí tươi có thể được xử lý và hòa trộn với luồng khí trong hệ thống điều hòa như FCU, VRV/VRF hoặc AHU trước khi phân phối đến các khu vực sử dụng. Khi lựa chọn phương án tích hợp, cần tính toán khả năng xử lý nhiệt ẩm, lưu lượng và áp suất để đảm bảo hiệu quả vận hành.
Quy trình thiết kế hệ thống cấp gió tươi đúng kỹ thuật
Để thiết kế hệ thống cấp gió tươi hoạt động hiệu quả, kỹ sư cần thực hiện quy trình bài bản từ khảo sát kiến trúc, tính toán lưu lượng đến lựa chọn thiết bị và hoàn thiện bản vẽ thi công. Dưới đây là 7 bước quan trọng giúp đảm bảo hệ thống đáp ứng yêu cầu thông gió, tiết kiệm năng lượng và phù hợp với đặc điểm từng công trình.

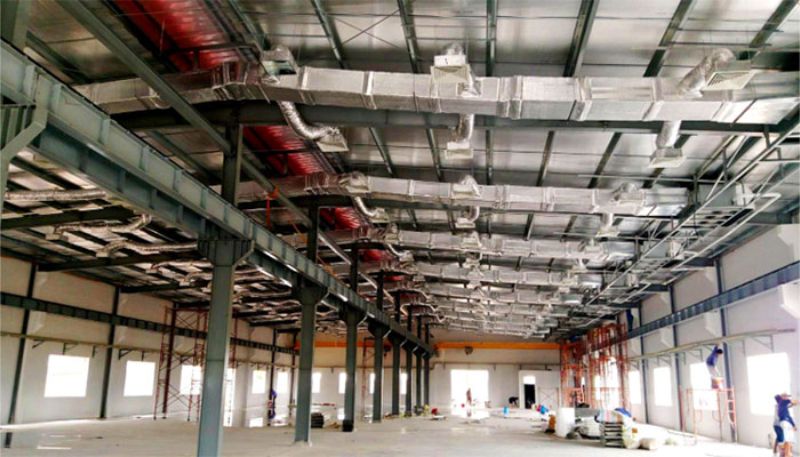

Bước 1: Khảo sát kiến trúc và xác định công năng sử dụng
Trước tiên, kỹ sư MEP cần nghiên cứu bản vẽ kiến trúc để nắm rõ diện tích, kết cấu và chức năng của từng khu vực. Đặc biệt, phải xác định vị trí phòng kỹ thuật, ban công, cửa lấy gió ngoài trời và các trục kỹ thuật đứng (Shaft) phục vụ hệ thống thông gió.
Bên cạnh đó, cần kiểm tra khoảng không gian giữa trần giả và kết cấu sàn phía trên để bố trí đường ống gió phù hợp, tránh xung đột với các hệ thống kỹ thuật khác.
Bước 2: Tính toán lưu lượng gió tươi và phân chia khu vực
Dựa vào số người sử dụng, diện tích và công năng từng phòng, kỹ sư áp dụng các phương pháp tính toán để xác định lưu lượng gió tươi cần cấp cho từng khu vực (Zone).
Trong quá trình thiết kế, cần phân chia hệ thống hợp lý giữa văn phòng, phòng sinh hoạt và những khu vực phát sinh mùi như nhà vệ sinh, bếp hoặc phòng chứa rác. Việc bố trí luồng khí cấp và hút phù hợp giúp hạn chế hiện tượng nhiễm chéo mùi, đồng thời duy trì chất lượng không khí trong nhà.
Bước 3: Xác định vị trí cửa lấy gió tươi và cửa thải khí
Vị trí lấy gió ngoài trời ảnh hưởng trực tiếp đến chất lượng không khí cấp vào công trình. Khi thiết kế cần lưu ý:
- Cửa lấy gió tươi: Bố trí tại khu vực thông thoáng, tránh nguồn ô nhiễm và bảo đảm khoảng cách phù hợp với cửa thải khí. Khoảng cách 3–5 m có thể được xem xét trong một số phương án sơ bộ nhưng phải kiểm tra theo tiêu chuẩn thiết kế và điều kiện thực tế.
- Cửa thải khí: Bố trí hợp lý để hạn chế khí thải quay trở lại cửa lấy gió hoặc ảnh hưởng đến các khu vực xung quanh.
- Tránh nguồn ô nhiễm: Không đặt cửa lấy gió gần bãi rác, miệng cống, khu vực xả khí thải hoặc nơi chịu ảnh hưởng trực tiếp từ luồng khí nóng của dàn nóng điều hòa.
Bước 4: Thiết kế và tính toán kích thước đường ống gió
Sau khi xác định lưu lượng, kỹ sư triển khai sơ đồ nguyên lý và mặt bằng hệ thống đường ống gió (Ductwork Layout).
Các phần mềm như McQuay Duct Sizer hoặc công cụ tính toán ống gió chuyên dụng được sử dụng để lựa chọn tiết diện ống dựa trên lưu lượng, vận tốc và tổn thất áp suất cho phép.
Hệ thống đường ống thường được phân nhánh bằng cút chữ T, Y và kết hợp van điều chỉnh lưu lượng VCD (Volume Control Damper) để cân bằng lượng gió tại các nhánh. Đồng thời, cần tối ưu chiều dài tuyến ống và hạn chế các đoạn đổi hướng không cần thiết nhằm giảm tổn thất áp suất.

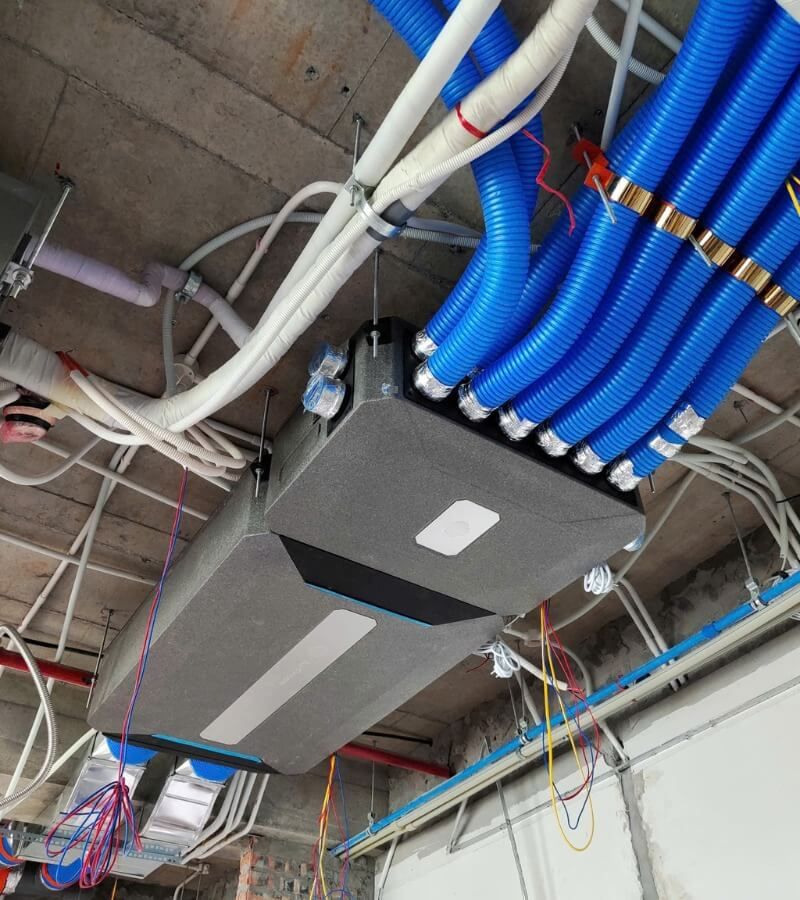

Bước 5: Lựa chọn quạt cấp gió và phụ kiện phù hợp
Việc lựa chọn thiết bị phải dựa trên lưu lượng thiết kế, tổng tổn thất áp suất và điều kiện vận hành thực tế.
- Quạt cấp gió tươi: Tính toán tổn thất áp suất trên đường ống, cút nối, van, bộ lọc và miệng gió để xác định cột áp tĩnh ngoài cần thiết. Từ đó, lựa chọn quạt có lưu lượng và áp suất phù hợp theo đường đặc tính của nhà sản xuất.
- Miệng gió: Lựa chọn các loại như Slot Diffuser, Linear Grille hoặc Diffuser khuếch tán tùy theo thiết kế nội thất và yêu cầu phân phối không khí.
- Bộ lọc không khí: Có thể sử dụng lọc thô G4 để giữ bụi kích thước lớn hoặc bổ sung bộ lọc hiệu suất cao phù hợp với yêu cầu kiểm soát bụi mịn PM2.5. Bộ lọc HEPA được cân nhắc cho những không gian có yêu cầu lọc khí đặc biệt.
Bước 6: Kiểm tra xung đột giữa các hệ thống kỹ thuật
Sau khi hoàn thiện phương án đường ống, kỹ sư có thể sử dụng Revit MEP hoặc công nghệ BIM để dựng mô hình 3D và kiểm tra xung đột (Clash Detection).
Quá trình này giúp phát hiện sớm các vị trí giao cắt giữa ống gió với dầm bê tông, máng cáp điện, đường ống cấp thoát nước hoặc hệ thống phòng cháy chữa cháy. Nhờ đó, phương án thi công được điều chỉnh kịp thời, hạn chế phát sinh chi phí và thời gian xử lý tại công trường.

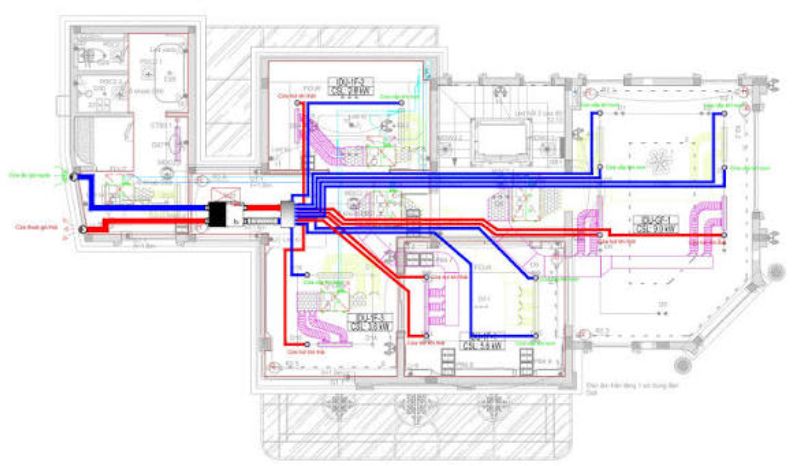

Bước 7: Hoàn thiện bản vẽ thi công và bóc tách khối lượng
Bước cuối cùng là triển khai bản vẽ Shop Drawing với đầy đủ mặt bằng bố trí đường ống, mặt cắt kỹ thuật, kích thước thiết bị và các chi tiết lắp đặt.
Đồng thời, kỹ sư lập bảng bóc tách khối lượng (BOQ) và danh mục vật tư (BOM) để thống kê số lượng ống gió tôn mạ kẽm, miệng gió, van điều chỉnh, vật liệu bảo ôn và các phụ kiện liên quan.
Hồ sơ hoàn chỉnh là cơ sở để lập dự toán, mua sắm vật tư và tổ chức thi công, giúp hệ thống cấp gió tươi được lắp đặt đúng thiết kế, thuận tiện cho việc kiểm tra và nghiệm thu sau này.

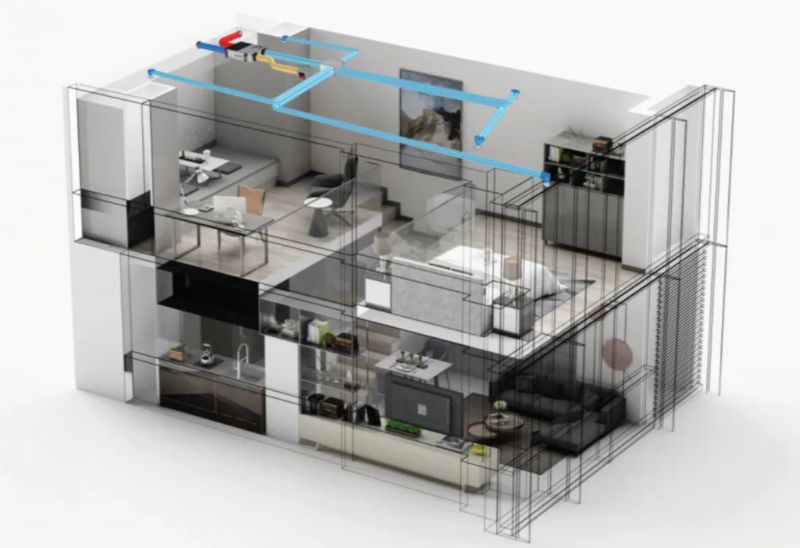

Những lỗi cần tránh khi thiết kế hệ thống cấp gió tươi
Để thiết kế hệ thống cấp gió tươi đạt hiệu quả cao, vận hành ổn định và hạn chế chi phí bảo trì, kỹ sư cần chú ý đến các yếu tố kỹ thuật ngay từ giai đoạn lập phương án. Dưới đây là những sai sót thường gặp cần tránh trong quá trình thiết kế và thi công.
- Tính toán sai cột áp quạt: Chỉ xác định lưu lượng mà bỏ qua tổn thất áp suất trên đường ống, cút nối, van và bộ lọc có thể khiến quạt không đủ khả năng cấp khí đến các vị trí xa. Vì vậy, cần tính toán tổng trở lực hệ thống và lựa chọn quạt có cột áp phù hợp để đảm bảo phân phối gió đồng đều.
- Thiếu giải pháp tiêu âm và chống rung: Quạt cấp gió có thể phát sinh tiếng ồn và rung động trong quá trình hoạt động. Nếu không bố trí bộ tiêu âm (Silencer), khớp nối mềm chống rung hoặc các biện pháp cách ly rung phù hợp, tiếng ồn có thể truyền qua đường ống và ảnh hưởng đến không gian làm việc, sinh hoạt.
- Không bố trí cửa thăm bảo trì: Việc lắp đặt quạt, bộ lọc hoặc thiết bị điều chỉnh phía trên trần giả mà không có cửa thăm (Access Door) sẽ gây khó khăn khi kiểm tra, vệ sinh và thay thế linh kiện. Do đó, cần bố trí cửa thăm tại những vị trí thuận tiện, bảo đảm đủ không gian thao tác và bảo trì định kỳ.
- Bảo ôn đường ống không đúng kỹ thuật: Sự chênh lệch nhiệt độ giữa không khí trong ống và môi trường xung quanh có thể gây hiện tượng ngưng tụ hơi nước trên bề mặt đường ống. Để hạn chế tình trạng đọng sương, thấm nước và hư hỏng trần thạch cao, cần lựa chọn vật liệu cách nhiệt phù hợp, tính toán chiều dày bảo ôn và xử lý kín các mối nối, đặc biệt tại những vị trí có nguy cơ ngưng tụ cao.
Hệ thống cấp gió tươi không chỉ là những đường ống khô khan mà là mạch máu sống còn duy trì sự thoải mái, sức khỏe cho người sử dụng công trình. Một bản vẽ thiết kế MEP chất lượng đòi hỏi người kỹ sư không chỉ nắm vững công thức, tiêu chuẩn mà còn phải có tư duy không gian 3 chiều xuất sắc để xử lý khớp nối. Hy vọng với cẩm nang 7 bước cùng các lưu ý tránh sai lầm ở trên, bạn đã có cái nhìn tổng quan và sâu sắc nhất về quy trình thiết kế hệ thống cấp gió tươi.
Tôi là Nguyễn Công Nghị hiện đang là CEO và là người sáng lập nên NextFan. Với nhiều năm kinh nghiệm ngành công nghiệp trong các lĩnh vực: Quạt công nghiệp, thi công hệ thống hút bụi và giải pháp làm mát nhà xưởng….. Tôi mong muốn mang đến cho các bạn những thông tin hữu ích nhất.
