Hệ thống làm mát bằng nước cho nhà xưởng là giải pháp sử dụng quá trình bay hơi nước kết hợp với dòng không khí để hỗ trợ giảm nhiệt và tăng trao đổi khí trong khu vực sản xuất. Tùy đặc điểm công trình, hệ thống có thể được cấu hình theo hướng Cooling Pad kết hợp quạt hút áp suất âm hoặc sử dụng máy làm mát công nghiệp cấp khí theo hướng áp suất dương.
Đây không phải một sản phẩm có cấu hình cố định cho mọi nhà xưởng. Lưu lượng gió, số lượng thiết bị, diện tích Cooling Pad, cách cấp và thoát khí cần được xác định theo kích thước xưởng, tải nhiệt, độ kín, vị trí máy móc và phạm vi cần làm mát.
Hệ thống làm mát bằng nước cho nhà xưởng là gì?
Hệ thống làm mát bằng nước trong phạm vi trang này là nhóm giải pháp làm mát dựa trên nguyên lý bay hơi. Nước được đưa lên bề mặt trao đổi nhiệt, thường là tấm làm mát Cooling Pad, sau đó không khí bên ngoài được dẫn qua bề mặt đang ướt. Một phần nước bay hơi và hấp thụ nhiệt từ dòng khí trước khi không khí được đưa vào khu vực sản xuất.
Hiệu quả của hệ thống không chỉ phụ thuộc vào tấm làm mát hay công suất quạt. Phần quan trọng hơn là tổ chức được dòng khí đi đúng hướng, đủ lưu lượng và bao phủ đúng khu vực cần sử dụng.
Vì vậy, khi lựa chọn hệ thống cần xem đồng thời ba yếu tố: khả năng làm mát của dòng khí, lưu lượng trao đổi không khí và cách phân phối khí trong nhà xưởng.
Cấu hình của hệ thống làm mát nhà xưởng bằng nước
Tùy phương án áp suất âm hoặc áp suất dương, thành phần cụ thể sẽ khác nhau. Một hệ thống thường được xem xét từ các nhóm thiết bị sau:
| Nhóm thiết bị | Vai trò trong hệ thống |
|---|---|
| Tấm Cooling Pad | Tạo bề mặt trao đổi giữa nước và không khí trong quá trình làm mát bay hơi |
| Quạt hút công nghiệp | Tạo lưu lượng và chênh lệch áp suất đối với hệ thống Cooling Pad áp suất âm |
| Máy làm mát công nghiệp | Hút không khí bên ngoài, làm mát và chủ động cấp khí vào khu vực sử dụng |
| Bơm và hệ tuần hoàn nước | Cấp nước lên bề mặt làm mát và tuần hoàn nước trong quá trình vận hành |
| Đường ống và cửa gió | Phân phối không khí đến từng khu vực khi phương án cần dẫn gió |
| Hệ thống điện và điều khiển | Điều khiển quạt, bơm và các thiết bị liên quan theo cấu hình thực tế |
Không phải công trình nào cũng cần đầy đủ tất cả các hạng mục trên. Ví dụ, hệ thống làm mát Cooling Pad áp suất âm thường tập trung vào tấm làm mát, quạt hút và tuần hoàn nước trong khi phương án áp suất dương có thể cần thêm hệ thống phân phối khí nếu vị trí máy cách xa khu vực làm việc.
Hai phương án làm mát bằng nước phổ biến
Với nhà xưởng công nghiệp, hai cấu hình cần phân biệt rõ là hệ thống Cooling Pad áp suất âm và hệ thống máy làm mát áp suất dương. Cả hai đều ứng dụng làm mát bay hơi nhưng cách tổ chức dòng khí khác nhau.
Hệ thống Cooling Pad áp suất âm
Ở phương án này, quạt hút công nghiệp được bố trí ở một phía nhà xưởng để hút không khí nóng ra ngoài. Khi quạt hoạt động, áp suất bên trong giảm và không khí mới được kéo vào qua các tấm Cooling Pad ở phía đối diện.
Nước được phân phối liên tục lên bề mặt Cooling Pad. Không khí đi qua lớp vật liệu ướt trước khi di chuyển xuyên qua nhà xưởng về phía quạt hút. Cách bố trí này vừa tạo dòng khí mới vào xưởng, vừa hỗ trợ đưa không khí nóng ra ngoài.
Phương án áp suất âm cần đặc biệt chú ý đến vị trí quạt, vị trí Cooling Pad và các cửa mở trong nhà xưởng. Nếu không khí có thể đi vào qua nhiều vị trí khác ngoài Cooling Pad, dòng khí có thể không đi qua đúng vùng cần làm mát.
Hệ thống máy làm mát áp suất dương

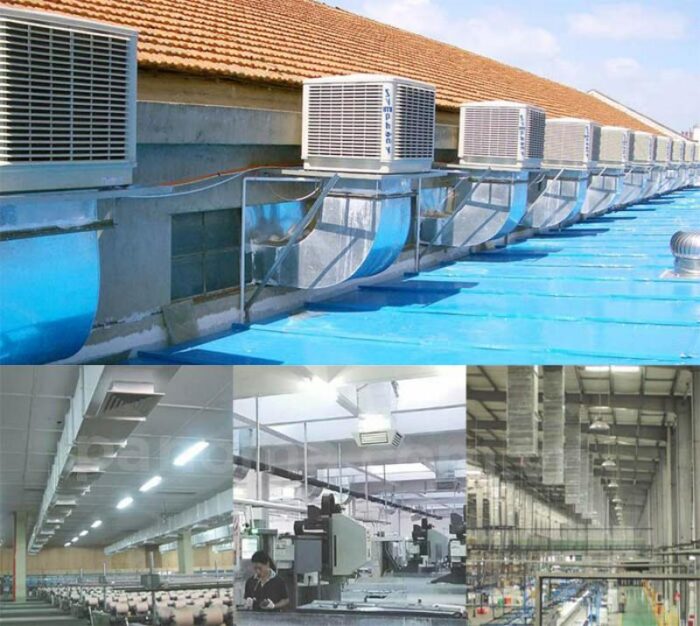

Với áp suất dương, máy làm mát công nghiệp chủ động hút không khí ngoài trời, cho dòng khí đi qua bộ phận làm mát bay hơi rồi cấp khí vào nhà xưởng. Không khí nóng bên trong được đẩy ra ngoài qua các vị trí thoát khí.
Khí mát có thể được cấp trực tiếp hoặc dẫn qua ống gió công nghiệp đến từng vị trí. Đây là điểm đáng chú ý khi nhà xưởng cần ưu tiên làm mát cho một khu vực sản xuất, vị trí công nhân đứng thao tác hoặc khu vực có tải nhiệt tập trung.
| Tiêu chí | Cooling Pad áp suất âm | Máy làm mát áp suất dương |
|---|---|---|
| Cách tạo dòng khí | Quạt hút kéo không khí qua Cooling Pad | Máy làm mát chủ động cấp khí vào xưởng |
| Phạm vi sử dụng | Thuận lợi khi cần tạo dòng khí qua diện rộng | Thuận lợi khi cần cấp khí theo khu vực |
| Yêu cầu bố trí | Cần bố trí hợp lý Cooling Pad, quạt hút và các cửa mở | Cần xác định vị trí máy, hướng cấp khí và đường thoát khí |
| Khả năng dẫn gió | Chủ yếu dựa vào dòng khí xuyên nhà xưởng | Có thể kết hợp đường ống và cửa gió |
Chọn cấu hình theo điều kiện nhà xưởng
Không nên quyết định áp suất âm hay áp suất dương chỉ dựa vào diện tích. Hai xưởng có diện tích bằng nhau nhưng khác chiều cao, số cửa mở, tải nhiệt và vị trí người làm việc có thể cần phương án hoàn toàn khác.
Cooling Pad áp suất âm thường đáng cân nhắc khi công trình có thể tổ chức được đường khí từ khu vực lấy gió qua Cooling Pad đến phía đặt quạt hút. Nếu mục tiêu là tạo trao đổi không khí trên diện rộng, cách này giúp dòng khí đi qua phần lớn không gian thay vì chỉ tập trung quanh một thiết bị.
Máy làm mát áp suất dương phù hợp để xem xét khi cần chủ động đưa khí đến một vị trí cụ thể hoặc nhà xưởng có cấu trúc khó tạo đường khí xuyên toàn bộ mặt bằng. Khí mát có thể được dẫn đến nơi công nhân làm việc hoặc vùng có nhu cầu giảm nhiệt cao hơn.
Đối với xưởng cơ khí, ép nhựa hoặc khu vực có thiết bị sinh nhiệt tập trung, việc xác định chính xác nguồn nhiệt và vị trí người vận hành đặc biệt quan trọng. Trong một số trường hợp, làm mát theo vùng sử dụng sẽ hợp lý hơn việc cố xử lý toàn bộ thể tích nhà xưởng.
Các thông số cần xác định khi cấu hình hệ thống
Trước khi lựa chọn số lượng quạt, máy làm mát hoặc diện tích Cooling Pad, cần xác định các thông số đầu vào của công trình. Đây là phần ảnh hưởng trực tiếp đến cấu hình sản phẩm và khối lượng thiết bị.
- Kích thước nhà xưởng: chiều dài, chiều rộng và chiều cao hữu dụng.
- Thể tích cần xử lý: dùng để xác định nhu cầu trao đổi không khí.
- Tải nhiệt: gồm nhiệt từ mái, máy móc, lò, động cơ, con người và quá trình sản xuất.
- Độ kín của công trình: vị trí cửa ra vào, cửa sổ, ô thoáng và các điểm không khí có thể đi qua.
- Phạm vi cần làm mát: toàn bộ nhà xưởng hay từng khu vực sản xuất.
- Yêu cầu độ ẩm: đặc biệt quan trọng với nguyên liệu hoặc quy trình nhạy với độ ẩm.
- Vị trí lắp đặt: không gian dành cho Cooling Pad, quạt hút, máy làm mát và đường ống nếu có.
- Nguồn nước và điện: cần phù hợp với vị trí và cấu hình thiết bị.
Ở mức tính sơ bộ, thể tích nhà xưởng được xác định từ chiều dài, chiều rộng và chiều cao. Từ thể tích đó mới xác định nhu cầu lưu lượng trao đổi khí. Không nên lấy một số lần trao đổi khí cố định cho mọi nhà xưởng vì tải nhiệt và điều kiện vận hành có thể khác nhau đáng kể.
Đối với hệ thống áp suất âm, ngoài tổng lưu lượng quạt còn phải kiểm tra diện tích Cooling Pad và khả năng phân phối khí. Với hệ thống áp suất dương, cần xem xét lưu lượng máy, vị trí cửa gió, chiều dài đường ống nếu có và đường thoát khí nóng.
Ưu điểm và giới hạn cần biết trước khi lắp đặt
Hệ thống làm mát bằng nước phù hợp với nhiều không gian công nghiệp vì đồng thời hỗ trợ làm mát và đưa không khí mới vào khu vực sản xuất. Tuy nhiên, hiệu quả thực tế phụ thuộc nhiều vào điều kiện không khí và cách thiết kế dòng gió.
Các ưu điểm đáng chú ý gồm:
- Có thể kết hợp làm mát với trao đổi không khí trong nhà xưởng.
- Cấu hình linh hoạt giữa làm mát diện rộng và làm mát theo khu vực.
- Có thể sử dụng quạt hút, Cooling Pad hoặc máy làm mát theo đặc điểm công trình.
- Cấu tạo của hệ thống làm mát bay hơi tương đối trực quan, thuận lợi cho việc kiểm tra và vệ sinh định kỳ.
Các giới hạn cần xem xét gồm:
- Hiệu quả bay hơi bị ảnh hưởng khi độ ẩm không khí ngoài trời cao.
- Không phù hợp để mặc định thay thế điều hòa trong những khu vực yêu cầu kiểm soát nhiệt độ và độ ẩm rất chặt.
- Bố trí sai vị trí quạt, Cooling Pad hoặc cửa gió có thể tạo vùng làm mát không đồng đều.
- Chất lượng nước và việc vệ sinh hệ tuần hoàn ảnh hưởng đến quá trình sử dụng lâu dài.
- Sản phẩm hoặc quy trình nhạy với độ ẩm cần được đánh giá riêng trước khi chọn phương án.
Chi phí hệ thống làm mát nhà xưởng phụ thuộc vào đâu?
Hệ thống làm mát bằng nước không nên báo giá chỉ dựa trên diện tích mét vuông. Một nhà xưởng trần thấp, ít nguồn nhiệt và tương đối kín sẽ có yêu cầu khác với xưởng cùng diện tích nhưng trần cao, nhiều máy phát nhiệt và cửa mở liên tục.
Chi phí thường chịu ảnh hưởng bởi các nhóm hạng mục sau:
- Số lượng và lưu lượng quạt hút hoặc máy làm mát.
- Diện tích và cấu hình tấm Cooling Pad.
- Hệ bơm, máng nước, đường cấp và hồi nước.
- Ống gió và cửa gió nếu cần phân phối khí theo vị trí.
- Tủ điện và phương án điều khiển.
- Khung, giá đỡ và vị trí lắp đặt thiết bị.
- Điều kiện mặt bằng và khối lượng thi công thực tế.
Vì vậy, khi so sánh các phương án nên xem cả phạm vi thiết bị và cách cấu hình thay vì chỉ so sánh tổng giá. Một phương án có ít thiết bị hơn chưa chắc phù hợp nếu lưu lượng hoặc cách phân phối khí không đáp ứng khu vực cần làm mát.
Quy trình tiếp nhận và xác định cấu hình tại Nextfan
Để lựa chọn hệ thống phù hợp, NextFan có thể tiếp nhận thông tin ban đầu của nhà xưởng và xác định phạm vi cần xem xét trước khi đi đến cấu hình cụ thể. Quy trình trao đổi có thể thực hiện theo các bước chính:
- Tiếp nhận nhu cầu: xác định diện tích, ngành sản xuất, khu vực cần làm mát và vấn đề nhiệt hiện tại.
- Xem xét điều kiện công trình: đánh giá độ kín, cửa mở, nguồn nhiệt, vị trí có thể lắp thiết bị và hướng di chuyển của không khí.
- Xác định hướng cấu hình: lựa chọn phương án Cooling Pad áp suất âm hoặc máy làm mát áp suất dương phù hợp với mục tiêu sử dụng.
- Tính toán sơ bộ thiết bị: xác định lưu lượng, số lượng thiết bị và các hạng mục phụ trợ cần xem xét.
- Hoàn thiện phương án: đối chiếu cấu hình với điều kiện thực tế trước khi xác định khối lượng và chi phí.
Cách tiếp cận này giúp tránh việc chọn thiết bị chỉ dựa trên diện tích hoặc một mức công suất danh nghĩa mà không xét đến tải nhiệt và cách tổ chức dòng khí.
Thông tin cần chuẩn bị khi yêu cầu tư vấn
Để Nextfan có cơ sở trao đổi về cấu hình hệ thống làm mát bằng nước cho nhà xưởng, khách hàng nên chuẩn bị các thông tin sau:
- Chiều dài, chiều rộng và chiều cao nhà xưởng.
- Ngành sản xuất hoặc công năng của khu vực.
- Số lượng người làm việc thường xuyên.
- Máy móc hoặc nguồn phát nhiệt chính.
- Tình trạng cửa ra vào, cửa sổ và độ kín của xưởng.
- Khu vực cần làm mát toàn bộ hoặc cục bộ.
- Yêu cầu liên quan đến nhiệt độ hoặc độ ẩm nếu có.
- Ảnh hiện trạng hoặc bản vẽ mặt bằng nếu có sẵn.
Khách hàng có thể liên hệ Nextfan qua số 0913.834.085. Địa chỉ: 20 Đường D5, KDC Phúc Đạt, P. Tân Đông Hiệp, TP. Dĩ An, Bình Dương. Cung cấp đủ dữ liệu công trình ngay từ đầu sẽ giúp việc xác định cấu hình tập trung hơn và hạn chế lựa chọn thiết bị không phù hợp với điều kiện sử dụng thực tế.
