Quạt làm mát máy biến áp là gì? Vai trò và cách lựa chọn

09/21/2026 Nghị Nextfan 5 lượt xem

Máy biến áp là một trong những thiết bị quan trọng nhất trong hệ thống điện, nhưng trong quá trình vận hành, nhiệt lượng sinh ra từ lõi thép và cuộn dây có thể ảnh hưởng trực tiếp đến hiệu suất, tuổi thọ và độ an toàn của thiết bị. Nếu nhiệt độ không được kiểm soát tốt, máy biến áp có nguy cơ suy giảm khả năng cách điện, quá nhiệt hoặc phát sinh sự cố trong quá trình hoạt động. Vì vậy, quạt làm mát máy biến áp giữ vai trò đặc biệt quan trọng trong việc hỗ trợ tản nhiệt và duy trì nhiệt độ vận hành ổn định.

Trong bài viết này, chúng ta sẽ tìm hiểu chi tiết về nguyên lý hoạt động, công dụng, cách lựa chọn và các loại quạt tản nhiệt phù hợp cho cả máy biến áp khô và máy biến áp dầu.

Nội Dung Chính

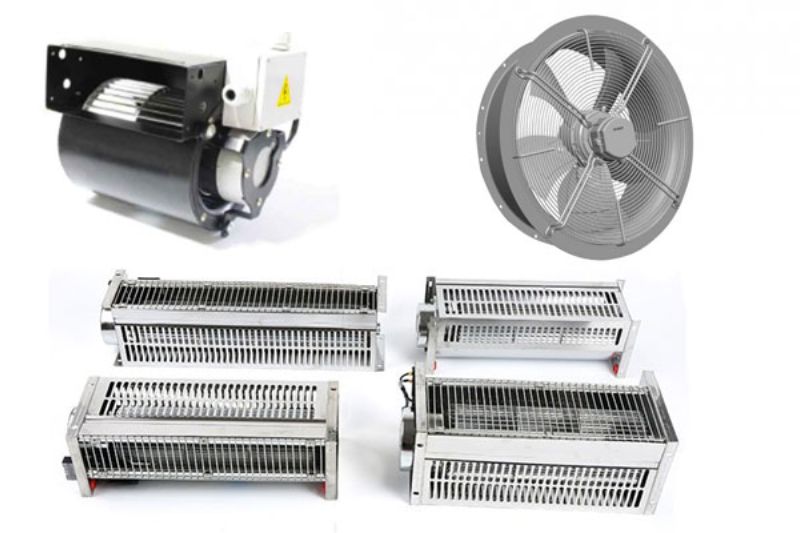

Quạt làm mát máy biến áp là gì?

Quạt làm mát máy biến áp là thiết bị cốt lõi trong hệ thống làm mát cưỡng bức bằng không khí (Forced Air Cooling). Nhiệm vụ của nó là tạo ra luồng gió với lưu lượng và áp suất đủ lớn để thổi bay lớp không khí nóng bao quanh cuộn dây hoặc các két tản nhiệt, giúp thiết bị hạ nhiệt nhanh chóng.

Tùy thuộc vào thiết kế, quạt sẽ được bố trí khác nhau:

Đối với máy biến áp khô: Quạt thường được gắn ở dưới gầm hoặc dọc hai bên buồng máy, thổi thốc luồng gió từ dưới lên qua các khe hở giữa các cuộn dây pha.

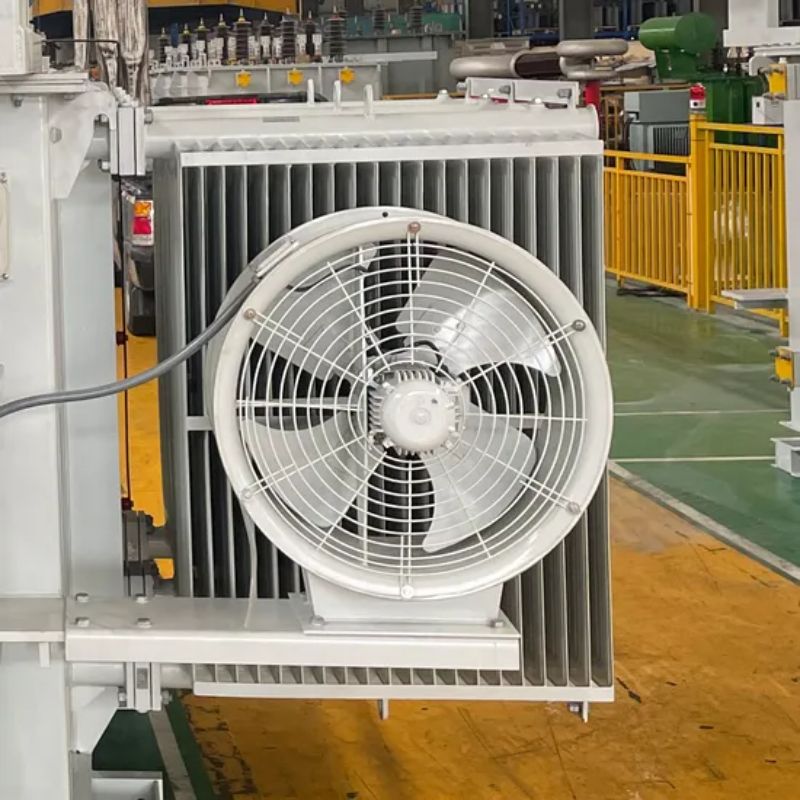

Đối với máy biến áp dầu: Quạt hướng trục thường được lắp ráp trực tiếp trên các cánh tản nhiệt (radiators) nằm bên ngoài vỏ máy.

Nguyên lý hoạt động

Quạt làm mát máy biến áp hoạt động dựa trên nguyên lý đối lưu cưỡng bức: Nó liên tục hút không khí mát từ môi trường, nén và thổi mạnh vào bề mặt cần tản nhiệt, sau đó đẩy lớp không khí đã hấp thụ nhiệt (khí nóng) thoát ra ngoài ở phía đối diện, tạo thành một vòng tuần hoàn làm mát liên tục.

Tầm quan trọng thiết yếu của quạt làm mát máy biến áp

Trong quá trình vận hành, máy biến áp liên tục phát sinh nhiệt tại lõi thép, cuộn dây và các bộ phận dẫn điện. Nếu nhiệt lượng không được giải phóng kịp thời, nhiệt độ bên trong thiết bị có thể tăng cao, làm suy giảm khả năng cách điện, giảm công suất khai thác và gia tăng nguy cơ xảy ra sự cố.

Bảo vệ hệ thống cách điện & tăng tuổi thọ

Theo tiêu chuẩn kỹ thuật quốc tế IEC 60076-7, tuổi thọ của vật liệu cách điện trong máy biến áp phụ thuộc trực tiếp vào nhiệt độ điểm nóng (Hot Spot Temperature). Cứ mỗi khi nhiệt độ vận hành vượt quá giới hạn thiết kế từ 6°C đến 8°C, tuổi thọ của hệ thống cách điện sẽ bị giảm đi một nửa. Quạt làm mát giúp kiểm soát chặt chẽ điểm nóng này, đảm bảo vật liệu epoxy (máy khô) hoặc giấy cách điện (máy dầu) không bị lão hóa sớm.

Tăng cường công suất định mức

Đây là một lợi ích kinh tế cực kỳ lớn. Bằng cách kích hoạt hệ thống quạt tản nhiệt cưỡng bức, một máy biến áp có thể tăng công suất chịu tải (KVA) lên thêm từ 25% đến 40% so với định mức tự nhiên mà vẫn duy trì nền nhiệt an toàn.

Tối ưu hóa không gian và phòng ngừa rủi ro

Thay vì phải mua một máy biến áp khổng lồ chỉ dùng tản nhiệt tự nhiên để đạt công suất mong muốn, bạn có thể dùng một máy biến áp nhỏ gọn hơn tích hợp quạt. Đồng thời, việc kiểm soát nhiệt độ liên tục giúp phòng ngừa triệt để các rủi ro nguy hiểm như hỏng lõi thép, rò rỉ giãn nở dầu, hay rạn nứt bề mặt nhựa cách điện.

Phân loại quạt làm mát theo loại máy biến áp

Tùy vào kết cấu và cơ chế tản nhiệt của từng loại máy biến áp, hệ thống quạt làm mát cũng cần được lựa chọn phù hợp để tạo luồng gió hiệu quả và duy trì nhiệt độ vận hành ổn định.

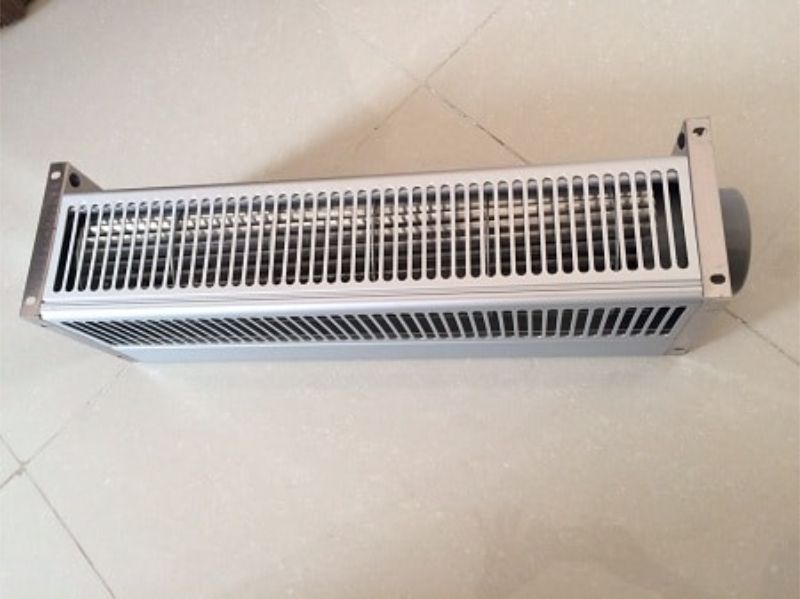

Quạt cho máy biến áp khô (chuẩn AF): Máy biến áp khô có các cuộn dây tiếp xúc trực tiếp với không khí nên cần luồng gió phân bố rộng và đồng đều. Vì vậy, quạt lồng sóc dạng Cross-flow hoặc quạt ly tâm thường được sử dụng. Loại quạt này tạo luồng khí có tiết diện dài, thổi êm và trải đều dọc bề mặt cuộn dây của các pha, giúp hạn chế hình thành các điểm nóng cục bộ. Một số dòng quạt thường gặp trong ứng dụng này gồm GFD470 và GFD580 của Jiangxi Huada.

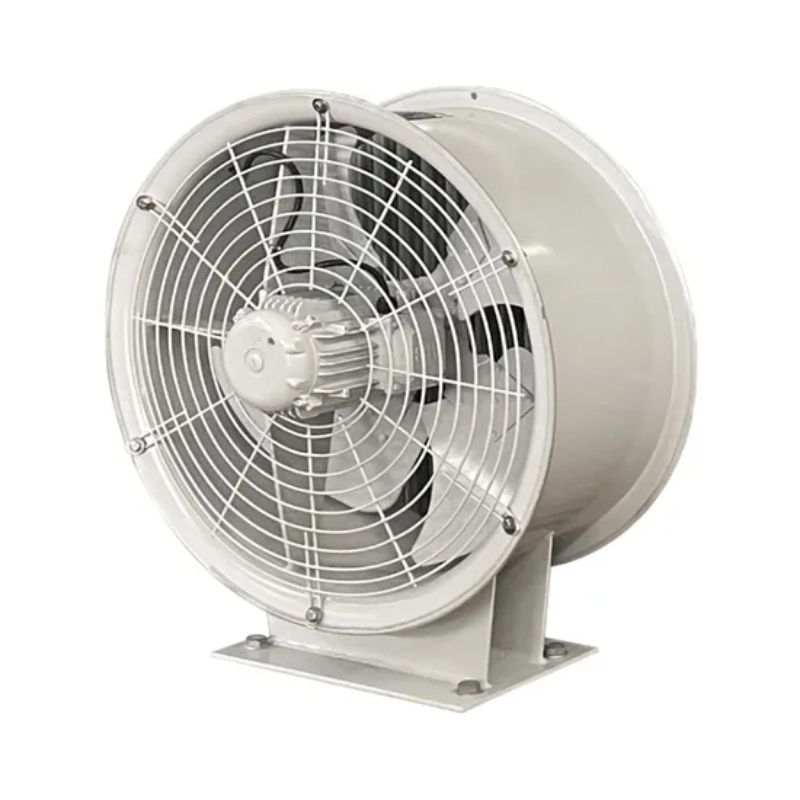

Quạt cho máy biến áp dầu (chuẩn ONAF hoặc OFAF): Khác với máy biến áp khô, máy biến áp dầu truyền nhiệt ra hệ thống két và cánh tản nhiệt bên ngoài. Do đó, thiết bị cần luồng khí có lưu lượng lớn và khả năng thổi xuyên tốt. Quạt hướng trục (Axial fan) với đường kính cánh lớn thường được bố trí tại cụm két tản nhiệt để đưa không khí đi qua các khe giữa các lá tản nhiệt, từ đó tăng tốc quá trình trao đổi nhiệt và hỗ trợ máy vận hành ổn định khi tải cao.

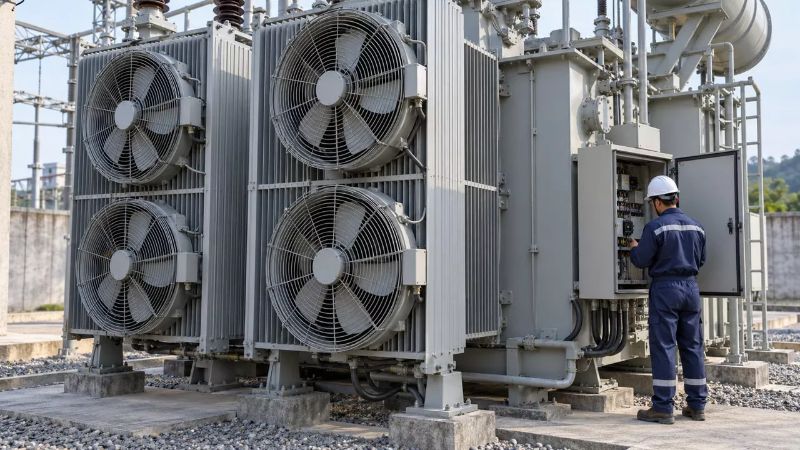

Kinh nghiệm chọn mua quạt làm mát máy biến áp phù hợp

Để hệ thống làm mát hoạt động hiệu quả, việc lựa chọn quạt máy biến áp cần dựa trên các thông số kỹ thuật, điều kiện vận hành và đặc điểm lắp đặt thực tế. Một số tiêu chí quan trọng cần xem xét gồm lưu lượng gió, cấp bảo vệ, độ ồn và khả năng tương thích với thiết bị.

Lưu lượng gió và áp suất

Lưu lượng gió là một trong những thông số quan trọng nhất khi lựa chọn quạt làm mát cho máy biến áp. Thay vì chọn theo công suất quạt hoặc kích thước cánh một cách cảm tính, cần căn cứ vào tổng lượng nhiệt tổn hao của máy biến áp, thường được biểu thị bằng kW, để xác định lưu lượng không khí cần thiết.

Quạt phải tạo ra lượng gió đủ lớn để đưa nhiệt ra khỏi khu vực cuộn dây hoặc két tản nhiệt, đồng thời duy trì khả năng lưu thông không khí ổn định. Bên cạnh lưu lượng tính bằng m³/h, áp suất của quạt cũng cần phù hợp với trở lực của hệ thống để tránh tình trạng lưu lượng thực tế thấp hơn nhiều so với thông số thiết kế.

Môi trường hoạt động và cấp bảo vệ IP

Điều kiện lắp đặt ảnh hưởng trực tiếp đến tuổi thọ của quạt và mức độ an toàn trong quá trình vận hành. Vì vậy, cần lựa chọn cấp bảo vệ IP phù hợp với môi trường sử dụng thực tế.

Đối với máy biến áp lắp ngoài trời: Nên ưu tiên quạt có cấp bảo vệ IP55 hoặc IP56, giúp hạn chế bụi xâm nhập và bảo vệ động cơ trước nước mưa hoặc nước phun. Phần vỏ và khung quạt nên sử dụng vật liệu có khả năng chống ăn mòn như inox 304, hợp kim nhôm hoặc thép được xử lý và sơn tĩnh điện.
Đối với máy biến áp lắp trong nhà: Trong môi trường tương đối sạch, ít tiếp xúc trực tiếp với nước và bụi, quạt đạt cấp bảo vệ IP44 hoặc IP54 có thể đáp ứng tốt nhiều điều kiện vận hành thông thường.

Độ ồn và khả năng tương thích

Độ ồn cũng là tiêu chí cần được quan tâm, đặc biệt khi trạm biến áp được bố trí gần khu vực có người sinh hoạt hoặc làm việc như tầng hầm chung cư, bệnh viện, trường học và tòa nhà văn phòng. Trong những trường hợp này, nên lựa chọn quạt có cánh được thiết kế theo nguyên lý khí động học, động cơ vận hành ổn định và độ rung thấp nhằm hạn chế tiếng ồn phát sinh.

Ngoài các thông số về lưu lượng và độ ồn, cần kiểm tra kỹ kích thước tổng thể, khoảng cách lỗ bắt vít, vị trí gá lắp, điện áp và phương thức đấu nối của quạt. Những thông số này phải phù hợp với kết cấu của máy biến áp đang sử dụng, đặc biệt đối với các dòng thiết bị của THIBIDI, ABB, LS, Shihlin và các thương hiệu khác. Việc kiểm tra trước khả năng tương thích sẽ giúp hạn chế tình trạng phải gia công lại giá đỡ hoặc thay đổi kết cấu khi lắp đặt.

Quạt làm mát máy biến áp không đơn thuần là thiết bị hỗ trợ, mà là một bộ phận quan trọng giúp kiểm soát nhiệt độ, duy trì hiệu suất vận hành và kéo dài tuổi thọ của máy biến áp. Một hệ thống quạt được lựa chọn đúng thông số, vận hành ổn định và bảo dưỡng định kỳ sẽ góp phần hạn chế quá nhiệt, giảm nguy cơ sự cố và bảo vệ toàn bộ hệ thống điện. Vì vậy, đầu tư vào quạt tản nhiệt chất lượng kết hợp với bảo dưỡng phòng ngừa là giải pháp hợp lý để doanh nghiệp, nhà máy và tòa nhà tối ưu chi phí vận hành trong dài hạn.
