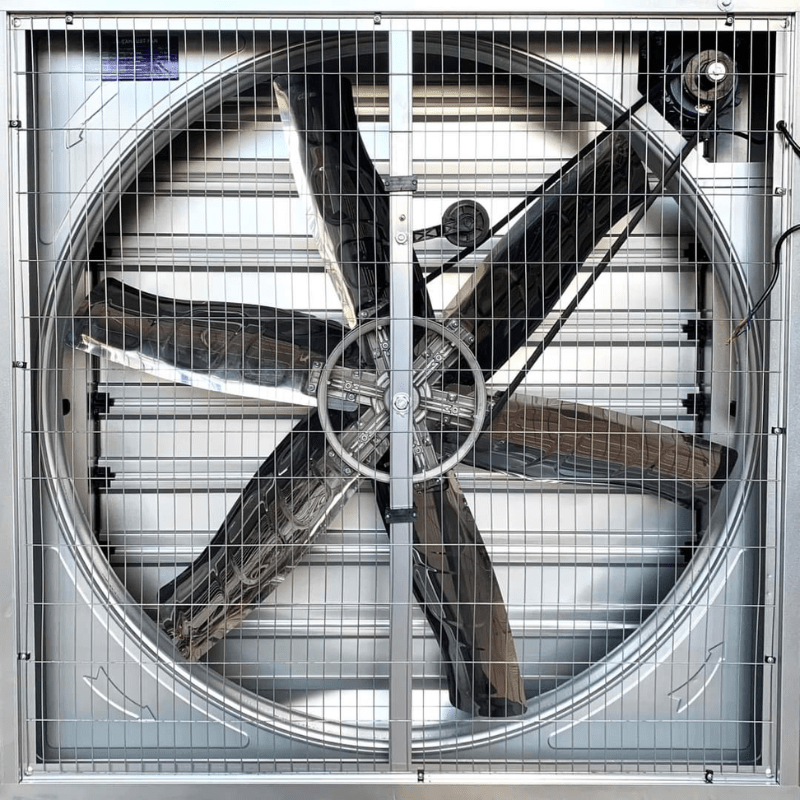

Quạt hút công nghiệp 1220×1220

Quạt hút công nghiệp 1220×1220 là thiết bị thông gió chuyên dụng được sử dụng phổ biến trong các nhà máy, xưởng sản xuất, trang trại chăn nuôi và khu vực có yêu cầu cao về khả năng lưu thông không khí. Với kích thước lớn 1220×1220mm, dòng quạt này tạo ra lưu lượng gió mạnh, giúp nhanh chóng loại bỏ khí nóng, hơi ẩm, bụi bẩn và các tác nhân gây ô nhiễm, mang lại môi trường làm việc thông thoáng và ổn định hơn.

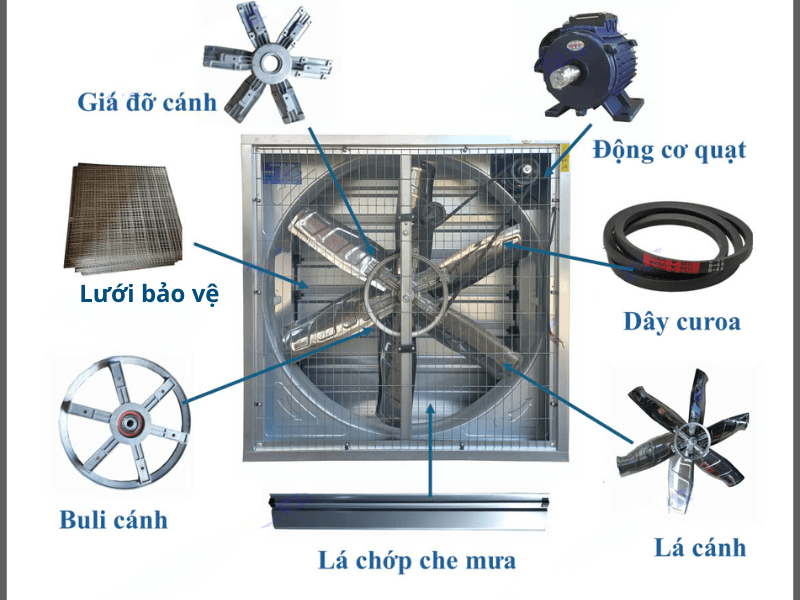

Cấu tạo của quạt hút công nghiệp 1220×1220

Quạt hút công nghiệp 1220×1220 (quạt thông gió vuông kích thước 1220x1220x400mm) là dòng quạt hướng trục công suất lớn, được sử dụng phổ biến trong các nhà xưởng, trang trại, nhà kính để thông gió và làm mát.

Cấu tạo của dòng quạt này thường bao gồm các bộ phận chính sau:

1. Khung quạt (Vỏ quạt)

• Chất liệu: Thường được làm từ thép mạ kẽm (hoặc inox đối với môi trường ăn mòn cao). Lớp mạ kẽm dày giúp chống gỉ sét, chịu được tác động của thời tiết và môi trường công nghiệp.

• Chức năng: Là giá đỡ vững chắc cho toàn bộ các linh kiện bên trong, được thiết kế với kích thước chuẩn 1220x1220mm để dễ dàng lắp đặt vào tường.

2. Cánh quạt

• Chất liệu: Thường làm từ Inox (phổ biến là Inox 430) chống gỉ, chịu lực tốt và không bị biến dạng khi hoạt động với cường độ cao.

• Thiết kế: Thường có 6 lá cánh, được dập gân tăng cứng, thiết kế theo nguyên lý khí động học để tối ưu hóa lưu lượng gió và giảm tiếng ồn. Cánh quạt luôn được cân bằng động trước khi lắp ráp để tránh rung lắc.

3. Động cơ (Motor)

• Chất liệu: Lõi quấn dây đồng 100% để đảm bảo hiệu suất hoạt động liên tục, vỏ hợp kim nhôm tản nhiệt tốt.

• Đặc điểm: Sử dụng điện áp 3 pha (380V) hoặc 1 pha (220V). Công suất phổ biến cho dòng 1220 thường rơi vào khoảng 0.75kW đến 1.1kW. Động cơ thường đạt tiêu chuẩn kháng bụi, kháng nước IP55.

4. Hệ thống truyền động (Đối với dòng quạt gián tiếp)

Đa số quạt kích thước 1220×1220 sử dụng truyền động gián tiếp (qua dây curoa) để giảm tốc độ vòng quay của cánh, từ đó giảm tiếng ồn và bảo vệ động cơ.

• Dây curoa: Thường dùng loại dây curoa bản V răng cưa, có độ bền cao, chống giãn.

• Puli: Làm từ hợp kim nhôm hoặc gang, được tiện gia công CNC chính xác. Bánh đà có trọng lượng nhẹ, độ bền cao, chống ăn mòn.

5. Cửa chớp

• Chất liệu: Thép mạ kẽm hoặc inox.

• Chức năng: Hoạt động theo nguyên lý tự động. Khi quạt bật, luồng gió hoặc cơ cấu búa đập sẽ đẩy cửa chớp mở ra để thoát khí. Khi quạt tắt, cửa chớp tự động đóng kín lại để che mưa, ngăn chặn côn trùng, bụi bẩn và các vật thể lạ xâm nhập vào bên trong xưởng.

6. Cơ cấu búa đập (Hệ thống ly tâm)

• Chức năng: Hỗ trợ mở cửa chớp dưới góc 90 độ một cách dễ dàng và đồng đều khi quạt hoạt động. Hệ thống này giúp giảm lực cản của gió lên cửa chớp, duy trì độ mở ổn định và đóng chặt lại khi quạt dừng.

7. Lưới bảo vệ

• Chất liệu: Thép mạ kẽm đan lưới hàn chắc chắn.

• Chức năng: Thường được lắp ở mặt sau của quạt (phía có động cơ) nhằm đảm bảo an toàn tuyệt đối cho người lao động, ngăn ngừa các vật thể lớn bay vào làm kẹt hoặc gãy cánh quạt.

Tổng thể, cấu tạo này giúp quạt hút 1220×1220 đạt được lưu lượng gió rất lớn (thường trên 37.000 m3/h), hoạt động êm ái và có tuổi thọ cao trong môi trường nhà xưởng.

Thông số kỹ thuật quạt hút công nghiệp 1220×1220

Dưới đây là bảng thông số kỹ thuật tiêu chuẩn và phổ biến nhất cho dòng quạt hút công nghiệp (quạt thông gió vuông) kích thước 1220×1220.

BẢNG THÔNG SỐ KỸ THUẬT QUẠT HÚT CÔNG NGHIỆP 1220×1220

• Kích thước phủ bì (Dài x Rộng x Dày): 1220 x 1220 x 400 mm

• Đường kính cánh quạt: 1100 mm

• Số lượng cánh: 6 cánh

• Công suất: 0.75 kW (1 HP) hoặc 1.1 kW (1.5 HP)

• Điện áp sử dụng: 380V (3 pha) hoặc 220V (1 pha) / 50Hz

• Lưu lượng gió: 37.000 – 40.000 m³/h

• Tốc độ vòng quay cánh quạt: 420 – 460 vòng/phút (RPM)

• Tốc độ động cơ: ~1400 vòng/phút (RPM)

• Độ ồn: ≤ 65 dB

• Kiểu truyền động: Gián tiếp qua dây curoa

• Trọng lượng: Dao động từ 45 kg – 55 kg (Tùy thuộc vào độ dày của khung tôn và loại motor)

• Cấp độ bảo vệ động cơ: IP55 (Kháng nước, kháng bụi cơ bản)

Đặc điểm nổi bật của quạt hút công nghiệp 1220×1220

1. Lưu lượng gió cực lớn (37.000 – 40.000 m³/h)

Khả năng luân chuyển không khí mạnh mẽ giúp nhanh chóng hút sạch khí nóng, khí độc hại, mùi hôi và ẩm mốc trong không gian rộng. Tốc độ trao đổi khí nhanh giúp cải thiện ngay lập tức môi trường làm việc, một quạt có thể đảm nhận thông gió hiệu quả cho diện tích từ 50 – 70m².

2. Tối ưu chi phí điện năng

Mặc dù tạo ra lưu lượng gió khổng lồ, quạt chỉ sử dụng động cơ có công suất 0.75kW hoặc 1.1kW. So với các hệ thống điều hòa trung tâm hay máy lạnh công nghiệp, việc sử dụng hệ thống quạt 1220×1220 giúp doanh nghiệp tiết kiệm đến 80% chi phí điện năng vận hành hàng tháng.

3. Vận hành êm ái, độ ồn thấp (≤ 65 dB)

Nhờ sử dụng hệ thống truyền động gián tiếp qua dây curoa, tốc độ vòng quay của cánh quạt được giảm xuống mức tối ưu (~450 vòng/phút) so với tốc độ của motor (~1400 vòng/phút). Thiết kế này cùng với cánh quạt được cân bằng động giúp quạt chạy êm, hạn chế rung lắc và không gây ô nhiễm tiếng ồn, đảm bảo sự tập trung cho công nhân sản xuất.

4. Khả năng chống ăn mòn và độ bền bỉ cao

Toàn bộ kết cấu quạt được thiết kế để chịu được môi trường công nghiệp khắc nghiệt:

• Khung vỏ làm từ tôn mạ kẽm dày dặn, chống gỉ sét.

• Cánh quạt Inox 430 chống biến dạng, chịu lực tốt.

• Động cơ đạt chuẩn IP55 kháng bụi, kháng nước, hoạt động ổn định trong cả môi trường độ ẩm cao như nhà màng nông nghiệp hay xưởng dệt may.

5. Cơ chế đóng mở chớp tự động

Hệ thống cửa chớp kết hợp búa đập trọng lực tự động mở ra góc 90 độ khi quạt chạy và đóng kín hoàn toàn khi quạt tắt. Đặc điểm này biến chiếc quạt thành một hệ thống khép kín, ngăn chặn tuyệt đối nước mưa, côn trùng, chuột bọ và bụi bẩn từ bên ngoài xâm nhập vào xưởng.

6. Sự kết hợp hoàn hảo với tấm làm mát Cooling Pad

Đây là đặc điểm “ăn tiền” nhất của dòng quạt này khi thi công thực tế. Khi lắp đặt quạt thông gió 1220×1220 ở một mặt tường và dàn màng nước Cooling Pad ở mặt tường đối diện, hệ thống sẽ tạo ra áp suất âm. Không khí nóng bức từ bên ngoài bị hút qua màng nước mát, giúp nhiệt độ toàn bộ không gian bên trong xưởng giảm sâu từ 5 – 10 độ C so với ngoài trời.

Ứng dụng của quạt hút công nghiệp 1220×1220

Quạt hút thông gió vuông 1220×1220 có tính ứng dụng rất cao và là thiết bị cốt lõi trong các hệ thống xử lý không khí hiện nay. Dưới đây là 3 công dụng cốt lõi và các lĩnh vực ứng dụng thực tế của dòng quạt này:

3 Công dụng cốt lõi

1. Lưu thông không khí và cấp khí tươi: Quạt hoạt động với lưu lượng gió lớn giúp hút toàn bộ không khí tù đọng, ngột ngạt bên trong đẩy ra ngoài. Quá trình này tạo ra sự chênh lệch áp suất, tự động luân chuyển và kéo luồng không khí tươi mới, giàu oxy từ bên ngoài vào.
2. Giảm nhiệt độ, làm mát không gian: Quạt giúp hút triệt để hơi nóng phát sinh từ quá trình hoạt động của máy móc và thân nhiệt người lao động. Đặc biệt, khi ứng dụng làm mát áp suất âm (kết hợp với màng nước Cooling Pad ở vách đối diện), hệ thống này có thể giúp nhiệt độ bên trong không gian giảm sâu từ 5 – 10°C so với môi trường bên ngoài.
3. Hút bụi bẩn, mùi hôi và khí thải độc hại: Quạt có khả năng gom và hút các loại bụi mịn, khói hàn, hơi ẩm, mùi hôi và các khí thải công nghiệp, giúp thanh lọc môi trường, bảo vệ sức khỏe người lao động và tăng tuổi thọ cho máy móc thiết bị.

Ứng dụng phổ biến theo từng lĩnh vực

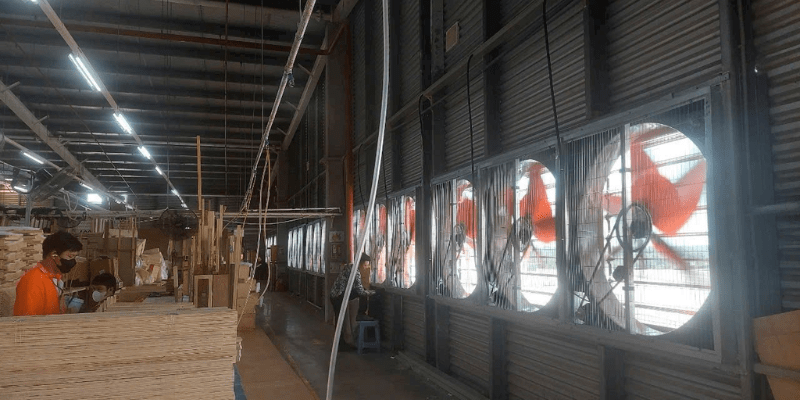

• Trong công nghiệp sản xuất:

  • Xưởng may mặc, dệt kim, giày da: Hút bụi vải li ti, hơi nóng và mùi keo dán công nghiệp, tạo sự thoáng mát cho số lượng lớn công nhân làm việc.

  • Xưởng cơ khí, xưởng đúc, xưởng hàn: Hút khói hàn, hơi nóng từ lò nung và các khí thải kim loại.

  • Nhà máy nhựa, hóa chất, bao bì: Đẩy lùi mùi nhựa đặc trưng và các dung môi hóa học bay hơi ra khỏi khu vực sản xuất.

• Trong chăn nuôi quy mô lớn:

  • Lắp đặt tại các trang trại chăn nuôi khép kín (trại heo, gà, bò sữa…). Quạt giúp kiểm soát nhiệt độ chuồng trại, hút sạch khí amoniac (NH3) và mùi hôi từ chất thải, giảm thiểu vi khuẩn tích tụ, từ đó giúp vật nuôi khỏe mạnh và hạn chế dịch bệnh.

• Trong nông nghiệp nhà màng, nhà kính:

  • Sử dụng trong các nhà lưới trồng hoa lan, dưa lưới, nấm hoặc rau thủy canh. Quạt giúp điều hòa độ ẩm, kiểm soát nhiệt độ chống hiệu ứng nhà kính và tạo độ thông thoáng lý tưởng cho quá trình quang hợp của cây trồng.

• Trong dịch vụ và kho bãi:

  • Lắp đặt tại các kho chứa hàng hóa, kho logistics để chống ẩm mốc, giữ hàng hóa không bị hư hỏng do tích tụ nhiệt và độ ẩm.

  • Sử dụng trong các nhà bếp công nghiệp, bếp ăn tập thể để hút nhiệt nóng và mùi thức ăn quy mô lớn.

Tiêu chí lựa chọn quạt hút công nghiệp 1220×1220 phù hợp

1. Tính toán lưu lượng gió theo thể tích không gian

Đây là tiêu chí cốt lõi để quyết định số lượng quạt cần mua, tránh lãng phí hoặc không đạt hiệu quả làm mát. Bạn cần tính toán dựa trên số lần trao đổi khí tiêu chuẩn (Air Changes per Hour – ACH):

• Công thức: Số lượng quạt = (Thể tích xưởng x ACH) / Lưu lượng 1 quạt (thường lấy 37.000 m³/h).

• Tiêu chuẩn ACH tham khảo:

  • Xưởng may, đóng gói: 40 – 60 lần/giờ.

  • Xưởng cơ khí, nhựa, đúc (nhiều nhiệt và khói): 60 – 80 lần/giờ.

  • Trại chăn nuôi: 40 – 50 lần/giờ.

2. Lựa chọn vật liệu dựa trên môi trường khắc nghiệt

• Môi trường thông thường (xưởng may, kho bãi, xưởng cơ khí): Khung quạt bằng thép mạ kẽm (khuyến nghị độ mạ kẽm từ Z180 – Z275) kết hợp cánh Inox 430 là lựa chọn tối ưu nhất về chi phí và độ bền.

• Môi trường có tính ăn mòn cao (trại heo gà, xưởng nhuộm vải, xưởng mạ hóa chất): Khung mạ kẽm sẽ nhanh chóng gỉ sét. Bắt buộc phải chuyển sang sử dụng quạt có vỏ Inox 304, hoặc dòng quạt loa Composite (nhựa cốt sợi thủy tinh) kết hợp cánh Inox 304/nhựa POM để chống ăn mòn tuyệt đối.

3. Thông số và nguồn điện của Động cơ (Motor)

• Điện áp: Ưu tiên tuyệt đối điện 3 pha (380V) cho môi trường công nghiệp để động cơ chạy khỏe, ổn định, tránh sụt áp và tiết kiệm điện. Chỉ mua loại 1 pha (220V) khi xưởng chưa hạ trạm biến áp.

• Lõi động cơ: Yêu cầu lõi quấn dây đồng nguyên chất 100%, vỏ nhôm tản nhiệt.

• Cấp bảo vệ: Động cơ phải đạt tiêu chuẩn IP55 (chống bụi và tia nước) để chịu được môi trường nhiều bụi bẩn và độ ẩm cao từ màng nước Cooling Pad bay vào.

4. Đánh giá chất lượng hệ thống cơ khí – truyền động Dòng 1220 chủ yếu chạy gián tiếp, do đó tuổi thọ phụ thuộc rất nhiều vào các chi tiết truyền động:

• Dây curoa: Chọn loại dây bản V có gai/răng cưa, giúp tăng ma sát, hạn chế trượt và ít bị dão (giãn) hơn các loại dây curoa trơn.

• Puli (Bánh đà): Nên làm từ hợp kim nhôm đúc, gia công tiện CNC để đảm bảo độ đồng tâm hoàn hảo, giúp quạt không bị rung lắc khi chạy.

• Cơ cấu mở chớp: Chọn loại có búa đập ly tâm loại tốt (cục tạ cân bằng trọng lực). Bộ phận này phải đủ nặng và mượt để khi quạt quay, chớp lật mở vuông góc 90 độ, giảm tối đa sức cản của gió.

5. Kiểm tra độ ồn

Mặc dù thông số tiêu chuẩn là ≤ 65 dB, nhưng khi ráp nhiều quạt sẽ sinh ra cộng hưởng âm thanh. Cần yêu cầu nhà cung cấp đảm bảo cánh quạt đã được test cân bằng động điện tử. Nếu cánh không cân bằng, quạt sẽ rung lắc mạnh và phát ra tiếng ồn gầm rú rất khó chịu.

6. Thương hiệu và chứng nhận chất lượng (CO, CQ) Đối với các dự án nhà máy, chủ đầu tư hoặc đơn vị thi công cần yêu cầu nhà cung cấp trình đủ giấy tờ:

• Chứng nhận xuất xứ (CO) và chứng nhận chất lượng (CQ) của động cơ.

• Bản test lưu lượng gió thực tế từ các trung tâm kiểm định độc lập (như Quatest).

• Chính sách bảo hành rõ ràng (thường là 12 – 18 tháng) và cam kết có sẵn vật tư tiêu hao thay thế (dây curoa, cánh quạt, motor) khi cần bảo trì khẩn cấp.

Các dòng sản phẩm liên quan khác tại Nextfan

Bên cạnh quạt hút vuông 1220×1220, Nextfan cung cấp nhiều thiết bị thông gió cho từng nhu cầu xử lý không khí riêng:

• Quạt hút công nghiệp 700×700
• Quạt hút công nghiệp 900×900
• Quạt hút công nghiệp 1000×1000
• Quạt hút công nghiệp 1100×1100
• Quạt hút công nghiệp 1380×1380

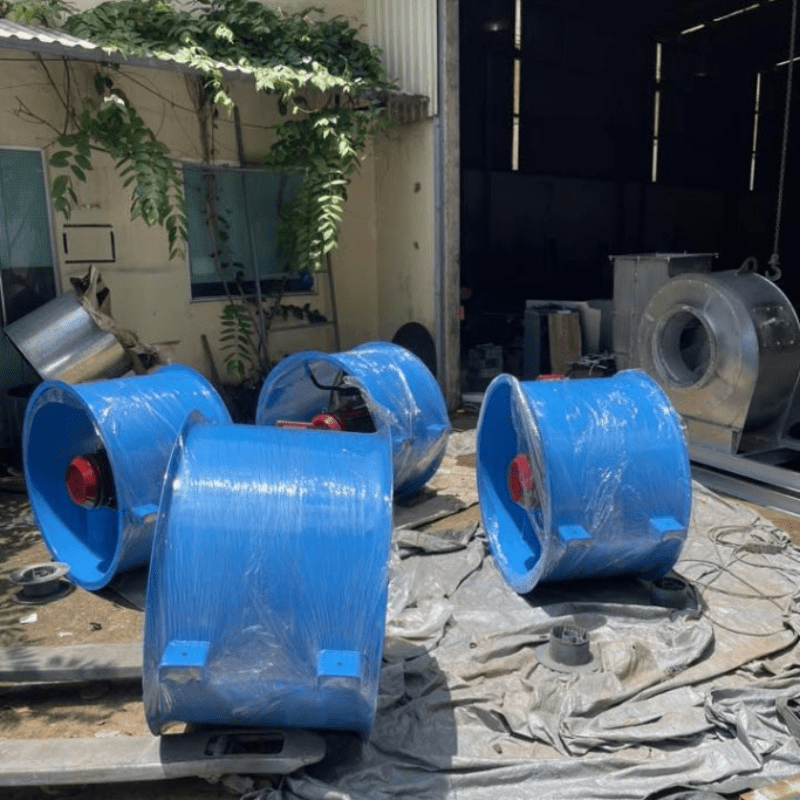

• Quạt hướng trục nối ống gió cho hệ thống cấp và hút khí theo đường ống.
• Quạt hút bụi sơn công nghiệp dành cho buồng phun sơn, giúp thu gom bụi sơn và hơi dung môi trước khi đưa qua hệ thống xử lý.

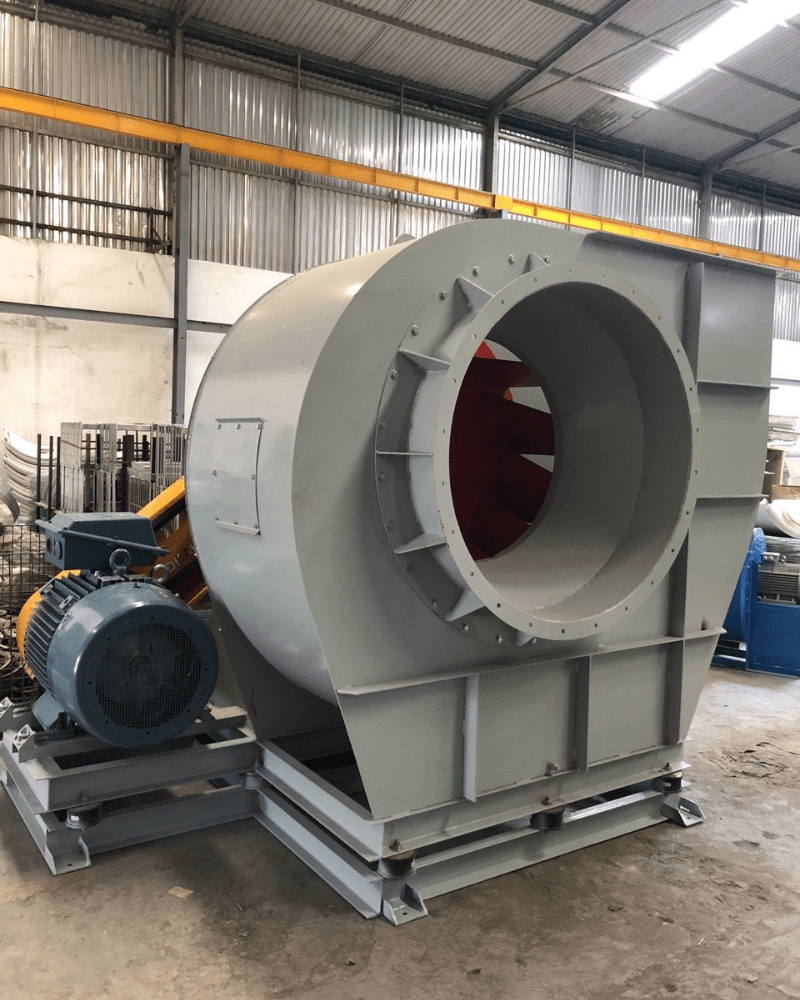

• Quạt ly tâm cho hệ hút bụi, hút khói cần cột áp cao.
