Quạt hướng trục nối ống gió: Cấu tạo, phân loại & ứng dụng

Quạt hướng trục nối ống gió là giải pháp thông gió được sử dụng rộng rãi trong nhà xưởng, tòa nhà, trung tâm thương mại và nhiều công trình công nghiệp. Với khả năng lưu thông không khí hiệu quả, thiết bị này giúp cải thiện chất lượng môi trường làm việc, giảm nhiệt và loại bỏ khí thải. Bài viết dưới đây sẽ giúp bạn hiểu rõ đặc điểm, ưu điểm và ứng dụng của quạt.

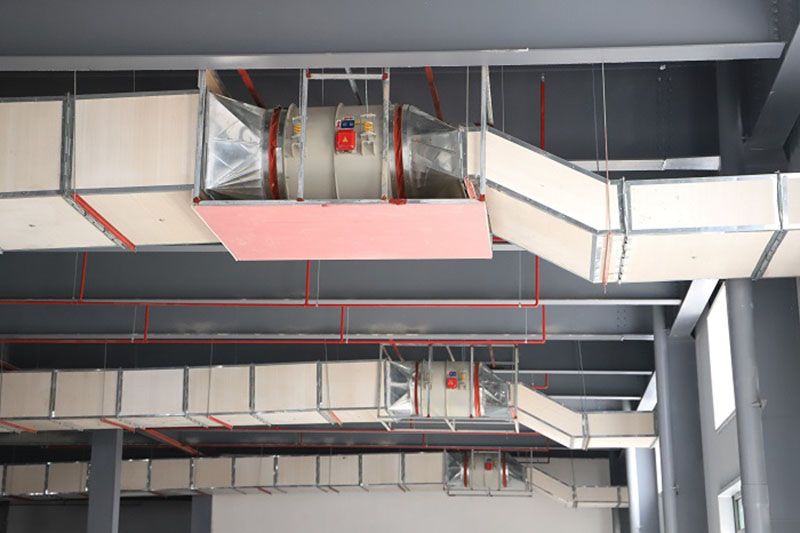

Quạt hướng trục nối ống gió là gì?

Quạt hướng trục nối ống gió là dòng quạt công nghiệp hai chiều, trong đó chiều hút và chiều thổi khí đều song song với trục quay của quạt, và quạt được thiết kế với 2 đầu nối trực tiếp vào hệ thống ống gió. Nhờ cấu trúc này, quạt có nhiệm vụ vận chuyển không khí, khí thải, khói bụi, mùi hôi… từ bên trong không gian kín qua ống dẫn và đẩy ra môi trường bên ngoài.

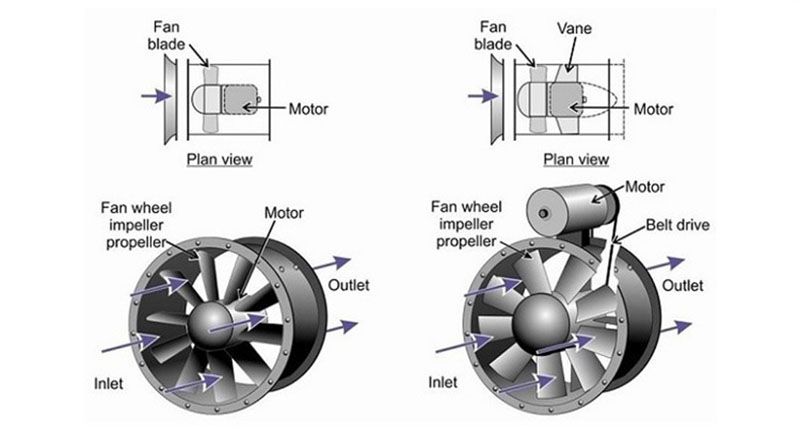

Cấu tạo của quạt hướng trục nối ống gió

Về mặt bộ phận, quạt hướng trục nối ống gió gồm 3 phần chính: cánh quạt, motor (động cơ) và hệ thống vỏ – ống nối.

Cánh quạt

Cánh quạt là bộ phận trực tiếp tạo lực đẩy và quyết định lưu lượng, cột áp của quạt. Cánh thường được làm từ hợp kim bền chắc như nhôm, thép, inox hoặc thép phủ sơn, nhằm đảm bảo công suất hoạt động tối ưu và hạn chế hư hỏng khi vận hành trong môi trường có bụi, hơi ẩm hoặc khí thải.

Một số loại cánh có biên dạng airfoil (khí động học), được cân bằng động kỹ thuật số, giúp quạt chạy êm và giảm tiếng ồn đáng kể. Cánh xiên hoặc cánh hình chóp cụt cũng thường được dùng cho quạt nối ống dài, trở lực lớn, khi cần áp lực cao và lưu lượng ổn định.

Motor (động cơ)

Motor là nguồn cung cấp động lực, quay cánh quạt và duy trì luồng khí ổn định. Tùy theo công suất và yêu cầu sử dụng, motor có thể:

• Ghép trực tiếp vào trục cánh (truyền động trực tiếp), giúp giảm tổn thất năng lượng và tiếng ồn.
• Hoặc truyền động gián tiếp qua dây curoa, phù hợp khi cần điều chỉnh tốc độ hoặc bảo trì motor độc lập với cánh.

Quạt thường được trang bị motor có lõi đồng nguyên chất, giúp hoạt động mạnh mẽ, bền bỉ và tiết kiệm điện năng trong thời gian dài. Đối với các loại quạt chịu nhiệt, hệ thống dây điện và hộp đấu dây được thiết kế chống cháy, đảm bảo an toàn cho công trình.

Vỏ quạt và hệ thống ống nối

Vỏ quạt có chức năng bảo vệ bộ phận bên ngoài, định hướng luồng khí và giảm tổn thất áp suất. Vỏ thường được chế tạo từ thép tấm, có độ dày đủ để đảm bảo độ cứng, độ bền và khả năng chống rung, đồng thời được hàn trên máy hàn MIG công nghệ cao để tăng độ chắc chắn.

Hai đầu hút và thổi của quạt hướng trục nối ống gió được thiết kế dạng miệng nối tròn hoặc vuông, có thể đấu trực tiếp vào các đoạn ống thẳng hoặc ống có độ cong nhất định. Đầu hút và đầu thổi có thể có:

• Kích thước miệng hút và miệng thổi bằng nhau (đối với dòng cánh xiên, hình chóp cụt), phù hợp cho hệ thống ống dài, trở lực lớn.
• Hoặc đầu hút nhỏ và đầu đẩy lớn (đối với dòng APL-8-NoD), giúp khai thác tối đa lực hút và giảm tốc độ gió ra khỏi quạt, góp phần giảm tiếng ồn.

Vỏ quạt và hệ thống nối ống thường kèm giá bệ động cơ, giúp cố định motor, giảm rung động và thuận tiện cho việc lắp đặt, bảo trì. Hộp đấu dây được lắp bên ngoài vỏ, dễ dàng kiểm tra và bảo dưỡng nguồn điện.

Các bộ phận phụ trợ (nếu có)

Tùy model và yêu cầu công trình, quạt hướng trục nối ống gió còn có thể tích hợp:

• Dây điện và hộp đấu dây chống cháy cho quạt chịu nhiệt.
• Bộ giảm rung, khớp nối mềm giữa quạt và ống gió để hạn chế truyền rung và tiếng ồn.
• Hệ thống điều khiển tốc độ (biến tần) hoặc bộ điều chỉnh góc nghiêng cánh trên cánh, giúp tối ưu lưu lượng theo nhu cầu vận hành.

Nguyên lý hoạt động quạt hướng trục nối ống gió

Quạt hướng trục nối ống gió hoạt động theo nguyên lý tạo ra sự chênh lệch áp suất để đưa không khí di chuyển dọc theo trục quay của cánh quạt. Khi được cấp nguồn điện, động cơ sẽ làm cánh quạt quay với tốc độ đã được thiết kế. Quá trình quay này tạo ra vùng áp suất thấp ở đầu hút và vùng áp suất cao ở đầu đẩy, khiến không khí liên tục được hút vào từ một đầu của đường ống và đẩy ra đầu còn lại.

Phân loại quạt hướng trục nối ống gió

Quạt hướng trục nối ống gió được phân loại dựa trên nhiều tiêu chí như phương thức truyền động, vật liệu chế tạo hoặc mục đích sử dụng. Trong đó, cách phân loại phổ biến nhất là theo kiểu truyền động, gồm quạt hướng trục trực tiếp và quạt hướng trục gián tiếp.

Quạt hướng trục trực tiếp

Quạt hướng trục trực tiếp là dòng quạt mà động cơ được lắp trực tiếp với trục và cánh quạt, không có hệ thống dây curoa giữa hai bộ phận. Nhờ thiết kế này, quá trình truyền động diễn ra hiệu quả, giảm bớt tổn thất năng lượng và tăng độ ổn định trong vận hành.

• Cấu tạo: Động cơ và cánh quạt liên kết trực tiếp, trục động cơ chạy xuyên qua trung tâm cánh; cấu trúc gọn nhẹ, dễ lắp đặt và bảo trì.
• Hiệu suất và lực hút: Lưu lượng gió lớn, lực hút/thổi mạnh mẽ, đạt nhanh mức gió tối đa khi khởi động.
• Phạm vi sử dụng: Thích hợp trong môi trường thông thường, khô ráo, nhiệt độ trung bình, ít bụi bẩn và khí độc hại.
• Độ bền động cơ: Vì động cơ nằm trên đường đi của dòng khí, dễ bị ảnh hưởng bởi bụi, hơi nóng và khí độc, dẫn đến tuổi thọ động cơ giảm nhanh nếu vận hành lâu trong điều kiện khắc nghiệt.

Quạt hướng trục trực tiếp được sử dụng rộng rãi trong các hệ thống ống gió và thông gió, làm mát cho nhà dân, chung cư, khu công nghiệp và các công trình có điều kiện môi trường bình thường.

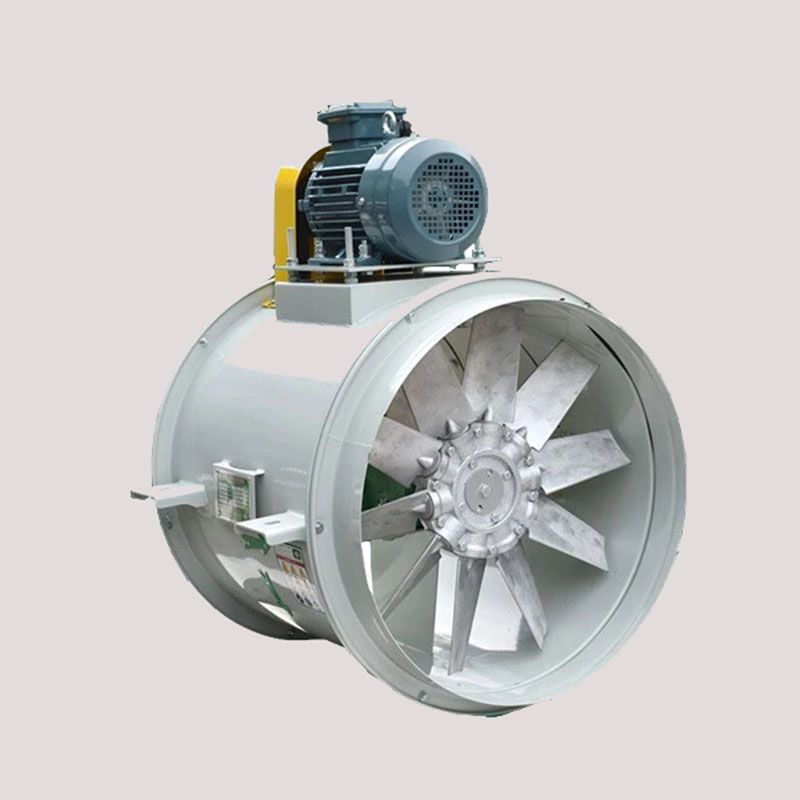

Quạt hướng trục gián tiếp

Quạt hướng trục gián tiếp là dòng quạt mà động cơ được thiết kế nằm tách rời quạt, liên kết với cánh quạt thông qua hệ thống dây curoa. Khi động cơ quay, dây curoa truyền lực đến trục cánh, làm cánh quạt quay, tạo dòng khí song song với trục quạt.

• Cấu tạo: Động cơ không gắn trực tiếp với cánh, mà dùng dây curoa để truyền lực; cấu trúc linh hoạt hơn, cho phép điều chỉnh tốc độ quay của cánh bằng cách thay đổi dây curoa hoặc vòng quay động cơ.
• Hiệu suất và lực hút: Lực hút và khả năng hút gió thấp hơn so với quạt trực tiếp, do phải thông qua dây curoa để truyền động; tuy nhiên vẫn đáp ứng tốt cho nhiều ứng dụng công nghiệp.
• Phạm vi sử dụng: Được ứng dụng cao trong môi trường công nghiệp độc hại, nhiệt độ cao, nhiều bụi bẩn, có tính ăn mòn và oxy hóa như nhà máy hóa chất, lò luyện kim, khu xử lý khí thải.
• Độ bền động cơ: Vì động cơ nằm tách rời cánh quạt, không nằm trên đường đi của dòng khí, nên không khí ô nhiễm, bụi bẩn và khí độc ít ảnh hưởng đến hoạt động của động cơ, giúp động cơ bền hơn và tuổi thọ thiết bị cao hơn trong môi trường khắc nghiệt.

Quạt hướng trục gián tiếp cho phép người dùng tùy chỉnh lưu lượng gió theo nhu cầu thông qua việc điều chỉnh số vòng quay của cánh quạt, đồng thời tăng khả năng chống chịu nhiệt, tính ăn mòn và độc hại của thiết bị.

Ưu điểm quạt hướng trục nối ống gió

Dưới đây là các ưu điểm nổi bật của loại quạt này:

• Lưu lượng gió lớn, khả năng luân chuyển không khí hiệu quả: Quạt hướng trục nối ống gió có khả năng cung cấp lưu lượng gió lớn, giúp không khí lưu thông mạnh mẽ vào và ra khỏi không gian sử dụng, đảm bảo sự thông thoáng và trong lành cho môi trường.
• Hiệu suất cao, tiết kiệm năng lượng: Nhờ thiết kế khí động học tối ưu, quạt có hiệu suất hoạt động cao, tiêu thụ ít điện năng hơn so với nhiều loại quạt khác có cùng công suất, giúp giảm chi phí vận hành cho doanh nghiệp.
• Độ ồn thấp, hoạt động êm ái: Với thiết kế cánh quạt và động cơ chất lượng cao, quạt hướng trục nối ống gió hoạt động ổn định, hạn chế tối đa độ rung và tiếng ồn, phù hợp cho các khu vực cần môi trường yên tĩnh như tòa nhà, chung cư, nhà máy.
• Áp suất ổn định, khả năng đẩy gió mạnh: Quạt có khả năng tạo áp suất cao, giúp không khí di chuyển mạnh mẽ qua hệ thống ống gió, phù hợp với các không gian cần đẩy gió đi sâu, đi xa hoặc xuyên qua nhiều tầng, phòng.
• Thiết kế nhỏ gọn, dễ dàng lắp đặt: Với kiểu dáng trụ dài, quạt dễ dàng tích hợp vào hệ thống thông gió, tiết kiệm không gian, đặc biệt phù hợp cho các hệ thống đường ống dài và phức tạp. Quạt có thể lắp giữa các thanh giằng trần hoặc đinh tán tường, linh hoạt trong bố trí và thi công.
• Tuổi thọ cao, độ bền vượt trội: Quạt được làm từ các vật liệu chắc chắn như thép sơn tĩnh điện, thép SS400, thép CT3, inox 304,… giúp đảm bảo độ cứng, chịu mài mòn tốt, hoạt động ổn định trong điều kiện môi trường khắc nghiệt và kéo dài tuổi thọ sản phẩm.
• Cánh quạt hiện đại, điều chỉnh linh hoạt: Cánh bơm có thể điều chỉnh góc nghiêng, cho phép người dùng thay đổi lưu lượng và áp suất phù hợp theo yêu cầu công trình; đồng thời, cánh được cân bằng động để thiết bị không rung lắc, ít phát ra tiếng ồn và luôn hoạt động trơn tru.
• Động cơ chất lượng cao, thông minh và an toàn: Động cơ lắp trong quạt thường là động cơ chống cháy, chịu nhiệt (ví dụ: 200 – 400 độ C/2h) của các hãng nổi tiếng như Hem, Vihem, ATT,…; động cơ cuộn đơn giản, bền, bảo vệ nhiệt và hoạt động liên tục, góp phần nâng cao hiệu suất và độ bền của quạt.
• Tiết kiệm chi phí đầu tư và bảo dưỡng hợp lý: So với các loại quạt công nghiệp khác, quạt hướng trục nối ống gió có chi phí đầu tư ban đầu không quá cao, đồng thời việc bảo trì, vệ sinh định kỳ cũng khá đơn giản, giúp tiết kiệm chi phí vận hành lâu dài.
• Dễ dàng tháo lắp, vận chuyển, bảo trì và vệ sinh: Quạt có cấu trúc gọn nhẹ, dễ tháo lắp khi cần, thuận tiện trong việc vận chuyển, bảo trì và vệ sinh theo định kỳ, giúp giảm thời gian và chi phí trong quá trình sử dụng.

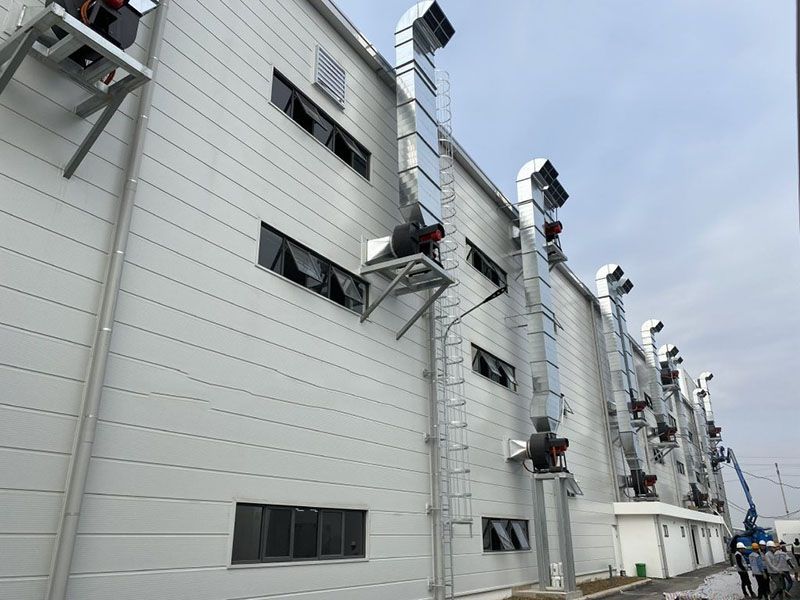

Ứng dụng của quạt hướng trục nối ống gió

Nhờ khả năng vận chuyển không khí, khí thải, bụi bẩn và mùi khó chịu qua hệ thống ống dẫn, quạt hướng trục nối ống gió được sử dụng rộng rãi. Dưới đây là những ứng dụng phổ biến:

• Hút khí thải độc hại và bụi bẩn trong nhà máy, khu công nghiệp: Quạt được dùng để hút khí thải, khí độc hại và bụi bẩn từ quy trình sản xuất, loại bỏ mùi không mong muốn trong nhà máy và khu công nghiệp, cung cấp bầu không khí sạch và mát mẻ cho công nhân làm việc.
• Thông gió, làm mát cho nhà xưởng và kho hàng: Với công suất và lưu lượng gió lớn, quạt hướng trục giúp làm giảm độ nóng bức do máy móc hoạt động liên tục tỏa ra và lưu thông gió trong nhà xưởng, giúp công nhân thoải mái hơn khi làm việc.
• Hút mùi, hút khí thải cho nhà bếp công nghiệp, nhà hàng, khách sạn: Quạt hướng trục được sử dụng trong các nhà bếp công nghiệp, nhà hàng, khách sạn và ngành công nghiệp thực phẩm để loại bỏ mùi hôi, hơi dầu mỡ và các chất gây ô nhiễm khác.
• Thông gió, tăng áp cho tầng hầm, bãi đỗ xe và hành lang PCCC: Quạt hướng trục nối ống trực tiếp có thể được sử dụng để tăng áp hút khói buồng thang, hút khói hành lang PCCC, thông gió tầng hầm tòa nhà và bãi đỗ xe.
• Hệ thống HVAC và điều hòa không khí cho tòa nhà lớn: Quạt hướng trục được sử dụng trong các hệ thống điều hòa không khí và thông gió cho các tòa nhà lớn như văn phòng, trung tâm thương mại và khách sạn.
• Hệ thống hút bụi và xử lý khí thải công nghiệp: Quạt hướng trục giúp tạo áp suất hút khí bụi và khí thải trong các hệ thống xử lý không khí, giúp bảo vệ sức khỏe người lao động và đảm bảo môi trường làm việc sạch sẽ.
• Làm mát ngoài trời cho sân vận động, công viên và khu vui chơi: Trong các sân vận động, nhà thi đấu, công viên và khu vui chơi, quạt hướng trục được sử dụng để tạo ra luồng không khí mát mẻ cho không gian rộng lớn.
• Thông gió, làm mát cho các nhà máy khai thác khoáng sản, luyện kim, chế biến thực phẩm: Quạt hướng trục nối ống trực tiếp có thể được sử dụng cho các nhà máy công nghiệp như khai thác khoáng sản, luyện kim, chế biến thực phẩm.

Báo giá quạt hướng trục nối ống gió mới nhất

Giá quạt hướng trục nối ống gió trên thị trường không có một mức cố định mà phụ thuộc vào nhiều yếu tố khác nhau. Bên cạnh đó, các yêu cầu kỹ thuật riêng của từng công trình, chẳng hạn như khả năng chịu nhiệt, chống ăn mòn hoặc tiêu chuẩn phòng cháy chữa cháy (PCCC), cũng ảnh hưởng đáng kể đến giá thành sản phẩm.

Dưới đây là một số yếu tố ảnh hưởng đến giá quạt hướng trục nối ống gió:

• Kích thước và đường kính quạt: Các model có đường kính nhỏ (Ø200, Ø250, Ø315) thường có giá thấp hơn so với các dòng quạt kích thước lớn (Ø500, Ø800 hoặc Ø1000). Kích thước càng lớn thì lượng vật liệu sử dụng và công suất động cơ càng cao, kéo theo chi phí sản xuất tăng lên.
• Công suất động cơ: Quạt có công suất lớn sẽ tạo lưu lượng gió cao hơn và đáp ứng được nhu cầu thông gió cho các công trình quy mô lớn. Tuy nhiên, động cơ công suất càng lớn thì giá thành sản phẩm cũng sẽ cao hơn.
• Lưu lượng gió và áp suất tĩnh: Những hệ thống có đường ống dài, nhiều co cút hoặc cần áp suất tĩnh lớn sẽ yêu cầu quạt có hiệu suất cao hơn.
• Kiểu truyền động: Quạt hướng trục truyền động trực tiếp thường có cấu tạo đơn giản và giá thành thấp hơn. Trong khi đó, quạt truyền động gián tiếp sử dụng dây đai và puly, có khả năng làm việc trong môi trường nhiệt độ cao hoặc nhiều bụi nên chi phí đầu tư thường cao hơn.
• Vật liệu chế tạo: Quạt được sản xuất từ thép sơn tĩnh điện thường có giá thấp hơn các dòng sử dụng inox 304, inox 316 hoặc composite.
• Thương hiệu và xuất xứ: Sản phẩm từ các thương hiệu uy tín hoặc được sản xuất theo tiêu chuẩn quốc tế thường có giá cao hơn nhờ chất lượng ổn định, hiệu suất tốt và chính sách bảo hành rõ ràng.

Dưới đây là báo giá quạt hướng trục nối ống gió mà quý khách có thể tham khảo:

• Quạt nối ống công suất nhỏ (Ø250 – Ø315) : Khoảng 1,8 – 3,8 triệu đồng
• Quạt nối ống công suất trung bình (Ø400 – Ø600) : Khoảng 3,8 – 9,5 triệu đồng
• Quạt nối ống công suất lớn (Ø700 – Ø1000) : Khoảng 8,8 – 16,5 triệu đồng hoặc cao hơn
• Quạt hướng trục truyền động gián tiếp : Khoảng 5,9 – 14 triệu đồng, tùy kích thước và cấu hình
• Quạt chịu nhiệt, hút khói hoặc thiết kế theo yêu cầu: Liên hệ báo giá

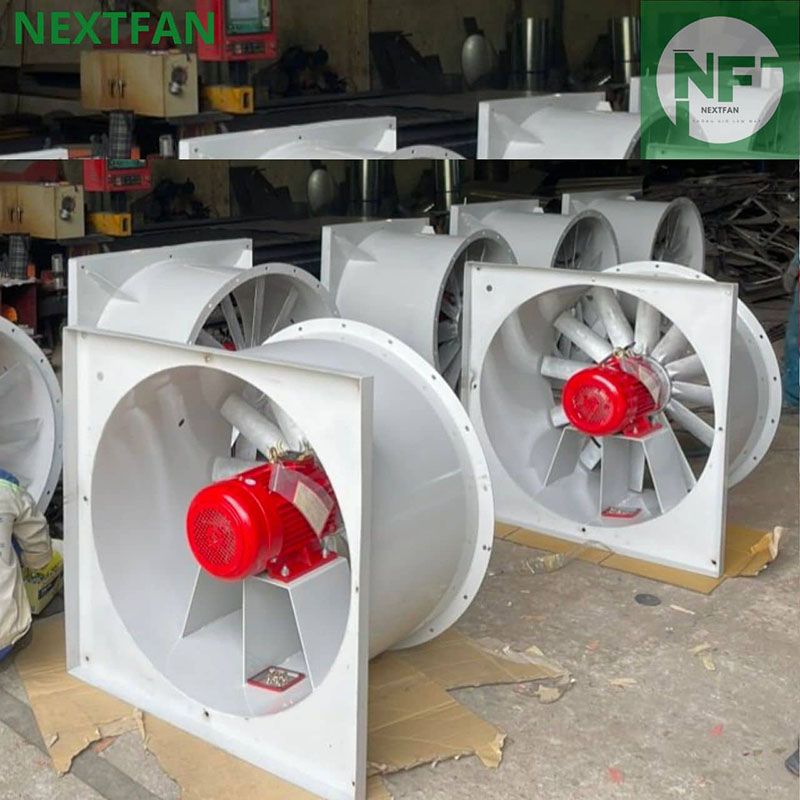

Nextfan – Đơn vị cung cấp quạt hướng trục nối ống gió uy tín

Nextfan là đơn vị chuyên cung cấp các giải pháp thông gió công nghiệp, trong đó có quạt hướng trục nối ống gió phục vụ cho nhà xưởng, tòa nhà, trung tâm thương mại, kho hàng. Với sản phẩm đa dạng, đội ngũ tư vấn giàu kinh nghiệm và dịch vụ hỗ trợ chuyên nghiệp, Nextfan mang đến các giải pháp phù hợp với từng yêu cầu thực tế của khách hàng.

Dưới đây là những lý do khách hàng nên mua quạt hướng trục nối ống gió tại Nextfan:

• Đa dạng mẫu mã và công suất: Nextfan cung cấp nhiều dòng quạt hướng trục như quạt truyền động trực tiếp, gián tiếp, quạt chịu nhiệt, quạt hút khói và các model phù hợp với nhiều kích thước đường ống, đáp ứng nhu cầu của cả công trình dân dụng và công nghiệp.
• Tư vấn lựa chọn đúng nhu cầu: Đội ngũ kỹ thuật hỗ trợ khách hàng lựa chọn sản phẩm dựa trên các thông số quan trọng như lưu lượng gió, áp suất tĩnh, công suất động cơ, kích thước đường ống và môi trường làm việc.
• Sản phẩm chất lượng, vận hành ổn định: Các sản phẩm được thiết kế đáp ứng yêu cầu thông gió công nghiệp, sử dụng vật liệu có độ bền cao và phù hợp với nhiều điều kiện làm việc khác nhau.
• Giá thành cạnh tranh: Nextfan phân phối đa dạng phân khúc sản phẩm, từ các dòng quạt phổ thông đến quạt chuyên dụng, giúp khách hàng dễ dàng lựa chọn thiết bị phù hợp với ngân sách và yêu cầu kỹ thuật.
• Hỗ trợ khảo sát và tư vấn giải pháp: Ngoài cung cấp thiết bị, Nextfan còn hỗ trợ tư vấn giải pháp thông gió, hút bụi và xử lý khí thải phù hợp với từng loại công trình, giúp tối ưu hiệu quả đầu tư và vận hành.
• Chính sách bảo hành rõ ràng: Các sản phẩm được áp dụng chính sách bảo hành theo quy định của nhà sản xuất, giúp khách hàng yên tâm trong quá trình sử dụng và dễ dàng được hỗ trợ khi cần.
• Nguồn hàng sẵn có, giao hàng nhanh: Với hệ thống kho hàng tại nhiều khu vực, Nextfan có khả năng đáp ứng nhanh nhu cầu cung ứng thiết bị cho các dự án và công trình trên toàn quốc.
• Dịch vụ hậu mãi chuyên nghiệp: Đơn vị hỗ trợ khách hàng trong quá trình lắp đặt, hướng dẫn vận hành, bảo trì và giải đáp các vấn đề kỹ thuật, góp phần duy trì hiệu suất hoạt động ổn định của hệ thống thông gió trong thời gian dài.

Lựa chọn quạt hướng trục nối ống gió tại Nextfan giúp khách hàng sở hữu sản phẩm phù hợp với yêu cầu kỹ thuật. Đồng thời được đội ngũ chuyên môn tư vấn tận tình và chế độ bảo hành lâu dài. Liên hệ ngay với Nextfan theo hotline: 0913.834.085.
