Nguyên lý hoạt động của Cyclone và cơ chế tách bụi ly tâm

08/15/2026 Nghị Nextfan 74 lượt xem

Nguyên lý hoạt động của Cyclone dựa trên việc tạo dòng khí xoáy để tách các hạt bụi khỏi pha khí. Khí chứa bụi được đưa vào thiết bị theo phương tiếp tuyến, chuyển động xoắn quanh thành Cyclone và tạo ra trường dòng có khả năng đẩy các hạt có quán tính lớn về phía ngoài. Sau khi tiến sát thành thiết bị, bụi mất dần động năng, di chuyển xuống phễu chứa, trong khi dòng khí đổi hướng và thoát lên qua ống trung tâm.

Điểm quan trọng khi tìm hiểu Cyclone không chỉ là nhớ trình tự “khí vào – bụi rơi – khí ra”, mà phải hiểu vì sao hạt bụi và dòng khí có thể tách khỏi nhau. Cơ chế này liên quan trực tiếp đến chuyển động xoáy, quán tính của hạt, tác động ly tâm, lực cản khí động, hình học Cyclone và điều kiện vận hành.

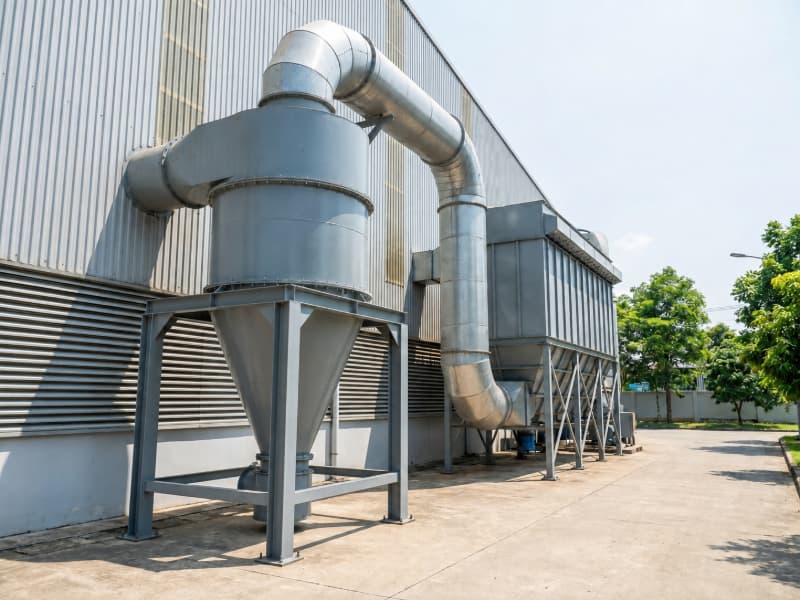

Hệ thống Cyclone thực tế đóng vai trò tiền lọc bụi thô trước cấp lọc tinh túi vải tại nhà máy.

Nội Dung Chính

Nguyên lý hoạt động của Cyclone là gì?

Cyclone là thiết bị phân tách hạt rắn khỏi dòng khí bằng cơ chế cơ học. Thiết bị không cần sử dụng vật liệu lọc như túi vải hay lõi cartridge để giữ bụi. Thay vào đó, cấu tạo của Cyclone buộc dòng khí đi theo quỹ đạo xoắn với vận tốc tiếp tuyến đáng kể.

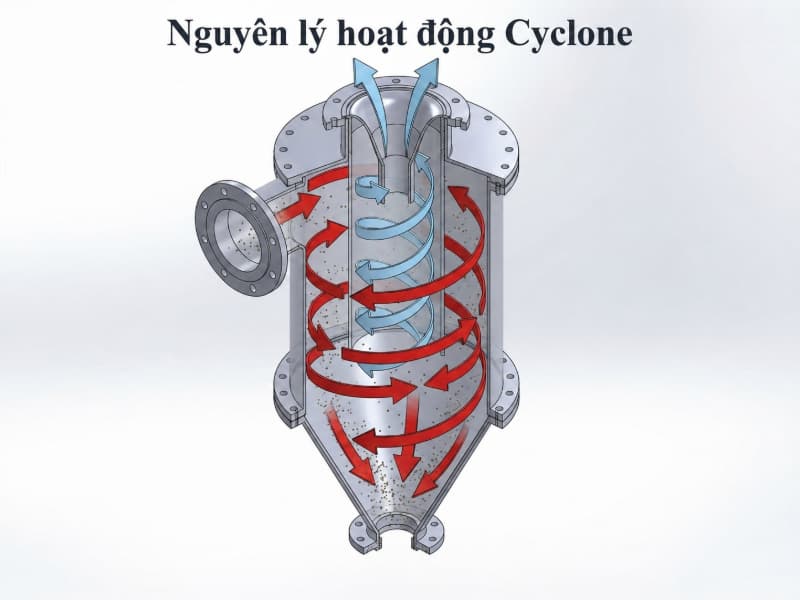

Sơ đồ 3D mô tả nguyên lý Cyclone với hai dòng khí xoáy tách hạt bụi bằng lực ly tâm.

Khi dòng khí đổi hướng liên tục trong chuyển động xoáy, các hạt bụi có khối lượng và quán tính lớn hơn pha khí không thể bám hoàn toàn theo đường chuyển động của khí. Chúng có xu hướng dịch chuyển ra vùng ngoài của dòng xoáy, tiến về thành thiết bị rồi di chuyển xuống phía dưới.

Dòng khí sau khi giảm phần lớn các hạt có khả năng phân tách sẽ đảo chiều ở vùng dưới Cyclone, tạo thành dòng xoáy trong đi lên và thoát ra ngoài qua ống trung tâm. Vì vậy, bên trong Cyclone thường tồn tại đồng thời một dòng xoáy ngoài đi xuống và một dòng xoáy trong đi lên.

Cyclone dựa trên những nguyên lý vật lý nào?

Chuyển động xoáy của dòng khí

Cyclone không tạo hiệu quả phân tách chỉ bằng việc cho khí đi qua một khoang chứa. Yếu tố quyết định là dòng khí phải được tạo chuyển động xoáy đủ mạnh.

Cửa khí vào thường được bố trí theo phương tiếp tuyến với thân thiết bị. Cách bố trí này khiến dòng khí không đi thẳng vào tâm mà chuyển động vòng quanh thành. Khi tiếp tục đi xuống theo thân trụ và phần côn, dòng khí hình thành quỹ đạo xoắn ốc.

Chuyển động này tạo ra sự khác biệt rõ rệt giữa hành vi của pha khí và các hạt rắn có trong dòng khí.

Quán tính của hạt bụi

Khí có khả năng đổi hướng nhanh theo trường dòng được tạo bởi hình học Cyclone. Hạt bụi thì khác. Do có khối lượng, mỗi hạt có quán tính và không thể lập tức thay đổi hướng giống như pha khí xung quanh.

Hạt càng lớn hoặc có khối lượng riêng càng cao thì quán tính thường càng đáng kể. Khi dòng khí liên tục chuyển động cong, hạt có xu hướng lệch khỏi đường dòng của khí và dịch chuyển về phía vùng ngoài của vòng xoáy.

Đây là một trong những lý do Cyclone thường phân tách bụi thô hiệu quả hơn các hạt rất nhỏ.

Tác động ly tâm trong dòng xoáy

Khi xét trong hệ dòng xoáy của Cyclone, chuyển động quay tạo ra tác động ly tâm lên hạt, làm các hạt có xu hướng tiến về phía thành thiết bị thay vì tiếp tục duy trì vị trí gần lõi dòng khí.

Mức độ phân tách không chỉ phụ thuộc vào việc “có lực ly tâm hay không”. Nó còn liên quan đến vận tốc xoáy, kích thước hạt, khối lượng riêng của hạt, đường kính Cyclone và lực cản mà dòng khí tác động lên hạt.

Do đó, không nên hiểu đơn giản rằng chỉ cần tăng tốc dòng khí là Cyclone chắc chắn hoạt động tốt hơn. Thiết kế phải cân bằng giữa hiệu quả tách, lưu lượng xử lý, tổn thất áp suất và độ bền thiết bị.

Trọng lực và quá trình bụi đi xuống phễu

Sau khi hạt dịch chuyển tới vùng gần thành Cyclone, vận tốc và hướng chuyển động của nó thay đổi do tương tác với thành thiết bị và dòng khí. Hạt sau đó tiếp tục đi xuống phần côn và phễu thu bụi.

Trọng lực hỗ trợ quá trình đưa bụi xuống vùng chứa, nhưng không phải là cơ chế phân tách chính của Cyclone. Nếu chỉ có trọng lực mà không có dòng xoáy, khả năng tách các hạt khỏi dòng khí chuyển động nhanh sẽ thấp hơn đáng kể.

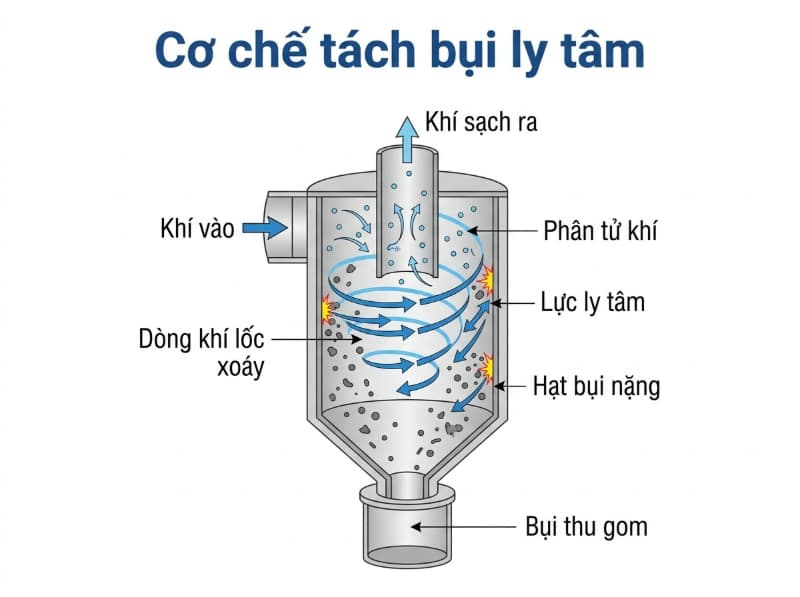

Cơ chế lực ly tâm đẩy hạt bụi có quán tính lớn văng ra thành Cyclone và rơi xuống phễu.

Cấu tạo nào quyết định cách Cyclone hoạt động?

Cấu tạo Cyclone không chỉ phục vụ việc chứa và dẫn khí. Mỗi bộ phận chính đều tác động trực tiếp đến trường dòng và quá trình phân tách.

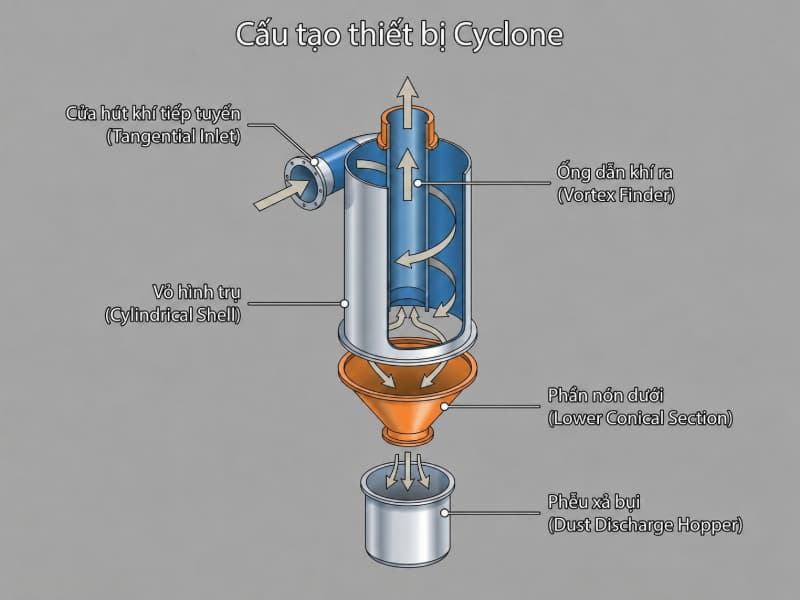

Bóc tách cấu tạo Cyclone gồm cửa vào tiếp tuyến, thân trụ, phần côn và ống vortex finder.

Cửa khí vào theo phương tiếp tuyến

Cửa khí vào có nhiệm vụ đưa dòng khí chứa bụi vào thân Cyclone và tạo thành phần vận tốc tiếp tuyến. Nếu khí đi thẳng vào tâm mà không được tổ chức thành dòng xoáy phù hợp, cơ chế phân tách sẽ không hoạt động theo đúng nguyên lý Cyclone.

Thân trụ và phần côn

Thân trụ là khu vực dòng khí bắt đầu và duy trì chuyển động xoáy. Phần côn phía dưới làm tiết diện thiết bị giảm dần, đồng thời dẫn dòng khí và các hạt đã dịch chuyển ra phía ngoài xuống vùng đáy.

Hình học của thân trụ và côn ảnh hưởng đến chiều dài quỹ đạo xoáy, vận tốc cục bộ, thời gian hạt tồn tại trong thiết bị và tổn thất áp suất.

Ống thoát khí và vortex finder

Ống thoát khí trung tâm, thường được gọi là vortex finder trong tài liệu kỹ thuật, thu dòng khí xoáy trong sau khi dòng khí đảo chiều ở phần dưới Cyclone.

Vị trí, đường kính và độ sâu của bộ phận này tác động đến cấu trúc dòng bên trong. Vì vậy, nó không đơn thuần là một ống dẫn khí ra ngoài.

Phễu chứa và cơ cấu xả bụi

Phễu ở đáy Cyclone thu nhận bụi sau khi hạt được tách khỏi dòng khí. Trong hệ thống thực tế, phần xả bụi cần được tổ chức sao cho bụi được đưa ra ngoài nhưng không tạo ra dòng khí ngược đáng kể từ phía đáy vào Cyclone.

Nếu khu vực xả không kín hoặc bụi tích tụ không đúng cách, các hạt đã tách có thể bị dòng khí cuốn trở lại. Hiện tượng này làm giảm hiệu quả phân tách thực tế của toàn hệ thống.

6 bước hoạt động của Cyclone từ khí vào đến khí ra

Bước 1 – Dòng khí chứa bụi đi vào Cyclone

Dòng khí mang bụi được quạt hoặc hệ thống hút dẫn đến cửa vào Cyclone. Do cửa vào thường đặt theo phương tiếp tuyến, khí lập tức chuyển từ chuyển động trong đường ống sang chuyển động vòng quanh thành thiết bị.

Bước 2 – Hình thành dòng xoáy ngoài đi xuống

Khí tiếp tục quay quanh thân Cyclone và đồng thời di chuyển xuống dưới, tạo thành một dòng xoáy ngoài. Đây là khu vực xảy ra phần lớn quá trình đưa hạt bụi ra phía thành.

Tốc độ quay càng phù hợp với thiết kế thì khả năng tạo chênh lệch chuyển động giữa hạt và pha khí càng rõ. Tuy nhiên, vận tốc quá cao cũng có thể làm tăng tổn thất áp suất và mài mòn.

Bước 3 – Hạt bụi dịch chuyển về phía thành

Trong khi pha khí liên tục thay đổi hướng để đi theo quỹ đạo xoáy, hạt bụi do có quán tính sẽ khó bám hoàn toàn theo đường dòng. Hạt dần dịch chuyển từ vùng bên trong ra vùng gần thành Cyclone.

Hạt lớn và nặng thường dễ tách hơn vì quán tính của chúng lớn hơn so với các hạt rất nhỏ.

Bước 4 – Bụi mất động năng và đi xuống phễu

Sau khi tiến sát thành, hạt bị giảm vận tốc do tương tác với thành và vùng dòng khí gần thành. Nó tiếp tục di chuyển xuống phần côn rồi rơi vào phễu thu bụi.

Ở giai đoạn này, thiết kế phễu và cơ cấu xả có vai trò quan trọng trong việc ngăn bụi bị cuốn trở lại dòng khí.

Bước 5 – Dòng khí đảo chiều tạo xoáy trong

Dòng khí không đi xuống phễu cùng toàn bộ lượng bụi. Khi đến vùng dưới của Cyclone, phần khí còn lại đổi hướng và hình thành dòng xoáy bên trong chuyển động lên trên.

Hai dòng xoáy có chiều chuyển động dọc trục trái ngược nhau: dòng ngoài đi xuống còn dòng trong đi lên. Đây là đặc điểm quan trọng để hình dung đúng quá trình vận hành của Cyclone.

Bước 6 – Khí sau tách thoát qua ống trung tâm

Dòng xoáy trong tiếp tục đi lên và đi vào vortex finder trước khi thoát khỏi Cyclone. Khí đầu ra đã giảm lượng hạt mà Cyclone có khả năng phân tách, nhưng không đồng nghĩa tất cả bụi đều đã được loại bỏ.

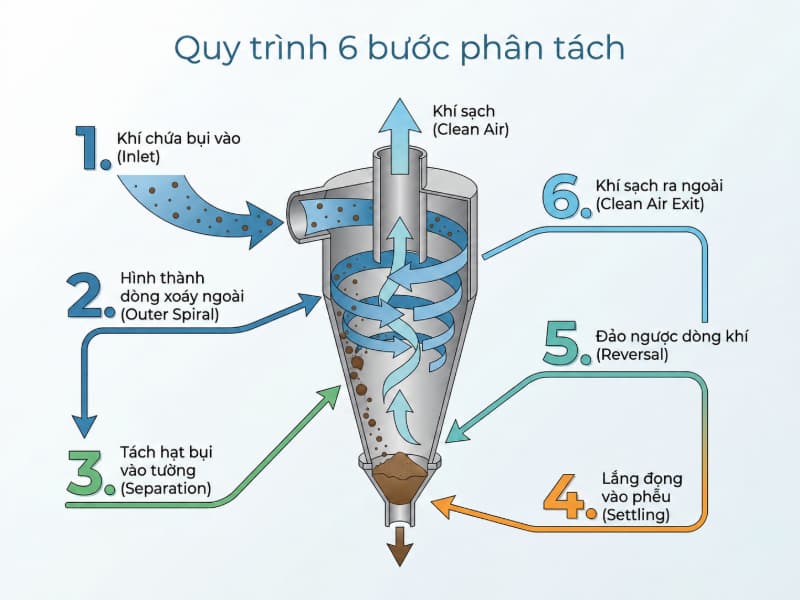

Quy trình 6 bước phân tách bụi và đảo chiều dòng khí bên trong thiết bị Cyclone.

Các hạt rất nhỏ hoặc có đặc tính khó tách vẫn có thể đi theo dòng khí ra ngoài. Vì vậy, trong các hệ thống yêu cầu kiểm soát bụi mịn, Cyclone thường chỉ là một cấp xử lý trước thiết bị lọc tinh.

Vì sao Cyclone tách bụi lớn tốt hơn bụi mịn?

Ảnh hưởng của kích thước và khối lượng hạt

Khả năng tách của Cyclone có quan hệ chặt chẽ với đặc tính của hạt. Với cùng điều kiện dòng khí, hạt lớn hoặc có khối lượng riêng cao thường có quán tính lớn hơn, do đó khó thay đổi hướng cùng dòng khí và dễ dịch chuyển ra phía thành hơn.

Ngược lại, hạt rất nhỏ có khối lượng thấp và phản ứng nhanh hơn với chuyển động của pha khí.

Quán tính của hạt và lực cản của dòng khí

Khi một hạt có xu hướng rời khỏi đường dòng do quán tính, dòng khí xung quanh đồng thời tạo lực cản kéo hạt đi theo khí. Khả năng phân tách vì vậy là kết quả của sự cạnh tranh giữa xu hướng hạt rời khỏi đường dòng và xu hướng hạt bị khí cuốn theo.

Đối với hạt lớn, quán tính thường đủ mạnh để hạt tiến ra ngoài. Với hạt rất nhỏ, lực cản khí động có ảnh hưởng tương đối lớn hơn và khiến hạt dễ tiếp tục đi cùng pha khí.

Vì sao bụi rất nhỏ dễ đi theo dòng khí ra ngoài?

Các hạt rất nhỏ có khả năng đáp ứng nhanh với sự thay đổi vận tốc và hướng của dòng khí. Thay vì tách khỏi quỹ đạo dòng khí và tiến ra thành Cyclone, chúng có thể tiếp tục đi cùng dòng xoáy, sau đó theo dòng xoáy trong đi lên ống thoát.

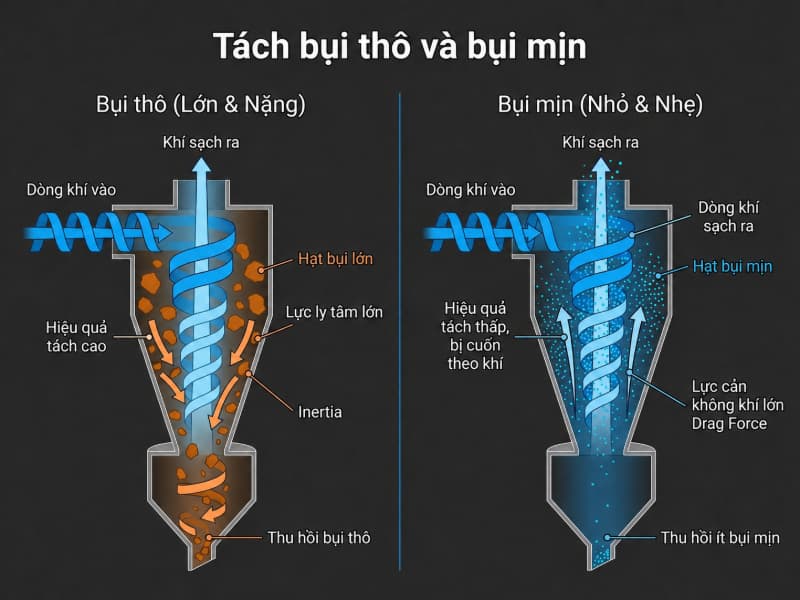

So sánh quỹ đạo bụi thô dễ văng vào thành, trong khi bụi mịn bị cuốn theo dòng khí ra ngoài.

Đây là giới hạn mang tính bản chất của cơ chế phân tách Cyclone và là lý do thiết bị này không thay thế hoàn toàn cho các công nghệ lọc tinh trong mọi hệ thống.

Những yếu tố ảnh hưởng đến hiệu suất tách bụi Cyclone

Kích thước và khối lượng riêng của hạt

Hạt lớn và có khối lượng riêng cao thường dễ tách hơn hạt nhỏ, nhẹ. Do đó, không thể đánh giá hiệu suất Cyclone chỉ bằng một tỷ lệ phần trăm chung mà không biết phân bố kích thước và đặc tính bụi.

Vận tốc và lưu lượng khí đầu vào

Vận tốc đầu vào ảnh hưởng trực tiếp đến cường độ dòng xoáy. Vận tốc quá thấp có thể tạo trường xoáy không đủ mạnh để phân tách hiệu quả. Ngược lại, tăng vận tốc quá mức làm tăng trở lực, tiêu thụ năng lượng và nguy cơ mài mòn.

Lưu lượng thực tế cũng cần phù hợp với kích thước và hình học Cyclone. Một thiết bị hoạt động lệch xa điểm thiết kế có thể cho kết quả khác đáng kể so với tính toán ban đầu.

Đường kính và hình học Cyclone

Đường kính thân, chiều cao phần trụ, góc côn, kích thước cửa vào và kích thước vortex finder đều ảnh hưởng đến trường dòng.

Cyclone có đường kính nhỏ có thể tạo điều kiện phân tách mạnh hơn trong một số thiết kế, nhưng một thiết bị đơn lẻ cũng sẽ bị giới hạn về lưu lượng. Vì vậy, hệ thống cần xử lý lưu lượng lớn có thể sử dụng nhiều Cyclone nhỏ bố trí song song thay vì chỉ tăng kích thước một Cyclone.

Tổn thất áp suất

Dòng khí phải tiêu tốn năng lượng để đi qua Cyclone và duy trì chuyển động xoáy. Chênh lệch áp suất giữa đầu vào và đầu ra là một thông số quan trọng khi lựa chọn quạt và đánh giá hiệu quả năng lượng của hệ thống.

Thiết kế tạo dòng xoáy mạnh hơn có thể cải thiện khả năng tách trong một phạm vi nhất định nhưng thường đi kèm mức tổn thất áp suất cao hơn. Vì vậy, hiệu suất tách và mức tiêu thụ năng lượng phải được xem xét đồng thời.

Điều kiện xả bụi và nguy cơ tái cuốn

Bụi đã đi xuống phễu chưa chắc đã được loại bỏ hoàn toàn khỏi quá trình nếu hệ thống xả hoạt động không đúng. Dòng khí lọt từ phía đáy, bụi tích tụ quá nhiều hoặc điều kiện dòng bất ổn có thể làm hạt bị cuốn trở lại.

Do đó, cơ cấu xả bụi là một phần của hiệu suất vận hành thực tế chứ không chỉ là thiết bị phụ trợ.

Vì sao Cyclone thường được dùng làm thiết bị tiền lọc?

Cyclone có ưu thế trong việc tách các hạt tương đối lớn bằng cơ chế cơ học, không cần vật liệu lọc tiếp xúc trực tiếp với toàn bộ lượng bụi. Vì vậy, thiết bị thường được đặt trước một cấp lọc tinh khi dòng khí có tải lượng bụi đáng kể.

Vai trò tiền lọc mang lại một số lợi ích:

Loại bỏ trước một phần bụi thô khỏi dòng khí.
Giảm lượng bụi đi vào túi lọc hoặc lõi cartridge.
Giảm tốc độ tích bụi trên vật liệu lọc phía sau.
Hỗ trợ giảm tần suất vệ sinh hoặc hoàn nguyên bộ lọc.
Thu hồi các hạt hoặc vật liệu có kích thước phù hợp trước công đoạn lọc tinh.

Việc có cần thêm cấp lọc phía sau hay không phải dựa vào đặc tính bụi và yêu cầu chất lượng khí đầu ra, không thể kết luận chỉ dựa trên việc hệ thống đã có Cyclone.

Các trường hợp Cyclone hoạt động kém hiệu quả

Bụi quá mịn

Bụi càng nhỏ càng dễ đi theo chuyển động của pha khí. Khi quán tính của hạt không đủ lớn để thắng ảnh hưởng của dòng khí, khả năng hạt tiến ra thành Cyclone giảm và tỷ lệ hạt thoát theo khí đầu ra tăng.

Bụi dính hoặc dễ bám

Cyclone phù hợp hơn với vật liệu có khả năng rời khỏi thành và di chuyển xuống phễu sau khi được phân tách. Bụi dính có thể bám lên bề mặt trong, tích tụ ở phần côn hoặc gây cản trở quá trình xả.

Khi đó, vấn đề không chỉ nằm ở hiệu suất tách tức thời mà còn ở độ ổn định vận hành và yêu cầu vệ sinh thiết bị.

Lưu lượng lệch khỏi điều kiện thiết kế

Cyclone được thiết kế cho một vùng điều kiện vận hành nhất định. Nếu lưu lượng giảm quá thấp, cường độ xoáy có thể không đủ. Nếu lưu lượng tăng quá cao, tổn thất áp suất, vận tốc cục bộ và mài mòn đều có thể tăng.

Vì vậy, lựa chọn Cyclone chỉ dựa trên đường kính ống hoặc công suất quạt mà không xét toàn bộ lưu lượng và đặc tính bụi là không đủ.

Xả bụi không ổn định

Khu vực đáy cần duy trì điều kiện phù hợp để bụi sau phân tách rời khỏi Cyclone. Nếu cơ cấu xả không kín, bị kẹt hoặc để bụi tích tụ quá mức, hiệu suất thực tế có thể suy giảm do tái cuốn bụi.

Cyclone khô và Cyclone ướt khác nguyên lý thế nào?

Cyclone khô sử dụng chuyển động xoáy và cơ chế phân tách cơ học để đưa hạt rắn ra khỏi dòng khí mà không bổ sung pha lỏng vào quá trình chính.

Cyclone ướt bổ sung chất lỏng vào quá trình xử lý để tăng khả năng tiếp xúc và bắt giữ một số loại hạt. Khi đó, cơ chế phân tách không còn chỉ dựa vào chuyển động của hạt rắn trong pha khí mà còn có tương tác với giọt hoặc màng chất lỏng.

Hai công nghệ vì vậy không nên được coi là cùng một thiết bị chỉ khác ở việc “có thêm nước”. Điều kiện vận hành, xử lý chất thải sau quá trình và mục tiêu kiểm soát bụi có thể khác nhau.

Câu hỏi thường gặp về nguyên lý hoạt động của Cyclone

Cyclone có cần lõi lọc không?

Không. Cyclone cơ bản tách bụi bằng trường dòng xoáy và quán tính của hạt, không cần lõi lọc để thực hiện cơ chế phân tách chính. Tuy nhiên, hệ thống có thể bố trí bộ lọc túi hoặc cartridge phía sau nếu cần xử lý phần bụi mịn còn lại.

Cyclone có lọc được bụi mịn không?

Cyclone vẫn có thể tách một phần bụi nhỏ, nhưng hiệu quả thường giảm khi kích thước hạt giảm. Khả năng xử lý cụ thể phụ thuộc vào thiết kế Cyclone, đặc tính hạt, lưu lượng và điều kiện vận hành. Không nên gán một ngưỡng kích thước hoặc hiệu suất cố định cho mọi Cyclone.

Cyclone có xử lý được khí độc không?

Cyclone được thiết kế chủ yếu để phân tách hạt khỏi dòng khí. Các chất ô nhiễm tồn tại ở dạng khí hoặc hơi không tự động bị loại bỏ chỉ nhờ cơ chế ly tâm. Nếu dòng khí chứa chất ô nhiễm dạng khí, cần lựa chọn công nghệ xử lý phù hợp với bản chất của chất đó.

Vì sao đáy Cyclone thường có dạng hình côn?

Phần côn giúp tiếp tục tổ chức chuyển động của dòng khí trong khi giảm dần tiết diện, đồng thời hướng các hạt đã dịch chuyển ra ngoài xuống vùng thu bụi. Hình học côn cũng ảnh hưởng đến cấu trúc dòng và quá trình đảo chiều của khí ở phần dưới thiết bị.

Tăng tốc độ khí có luôn làm Cyclone lọc tốt hơn không?

Không. Tăng vận tốc có thể làm dòng xoáy mạnh hơn và hỗ trợ phân tách trong một giới hạn nhất định, nhưng đồng thời làm tăng tổn thất áp suất, tiêu thụ năng lượng và nguy cơ mài mòn. Nếu vận tốc vượt khỏi vùng thiết kế phù hợp, hiệu quả tổng thể của hệ thống có thể giảm.

Tóm lại, nguyên lý hoạt động của Cyclone là quá trình tổ chức dòng khí thành chuyển động xoáy để tạo sự khác biệt giữa chuyển động của pha khí và hạt bụi. Dòng xoáy ngoài đưa khí xuống dưới và đẩy hạt về phía thành bụi sau đó đi xuống phễu, còn khí đảo chiều thành dòng xoáy trong rồi thoát lên qua ống trung tâm.

Hiểu đúng cơ chế này cũng cho thấy vì sao không thể đánh giá Cyclone chỉ bằng một con số hiệu suất. Khả năng tách phụ thuộc đồng thời vào kích thước và khối lượng riêng của bụi, vận tốc và lưu lượng khí, hình học thiết bị, tổn thất áp suất và điều kiện xả bụi. Khi cần lựa chọn Cyclone cho một hệ thống cụ thể, các thông số đầu vào này phải được xác định trước khi tính toán kích thước và cấu hình thiết bị.
