Kích thước quạt hút âm trần phổ biến và cách chọn chuẩn xác

11/03/2026 Công Nghị NextFan 276 lượt xem

Kích thước quạt hút âm trần thường được nhắc đến với các nhóm như 200×200 mm, 250×250 mm hoặc 300×300 mm. Tuy nhiên, đây không phải bộ kích thước tiêu chuẩn áp dụng cho mọi loại quạt. Khi lựa chọn, cần phân biệt kích thước mặt quạt, lỗ khoét trần, chiều sâu thân và đường kính cổ nối ống.

Điều quan trọng nhất là không khoét trần chỉ dựa vào kích thước ghi trong tên sản phẩm. Nếu chưa thi công, hãy chọn chính xác model rồi lấy kích thước khoét theo tài liệu kỹ thuật. Nếu đã có lỗ chờ, cần đo hiện trạng và tìm quạt tương thích.

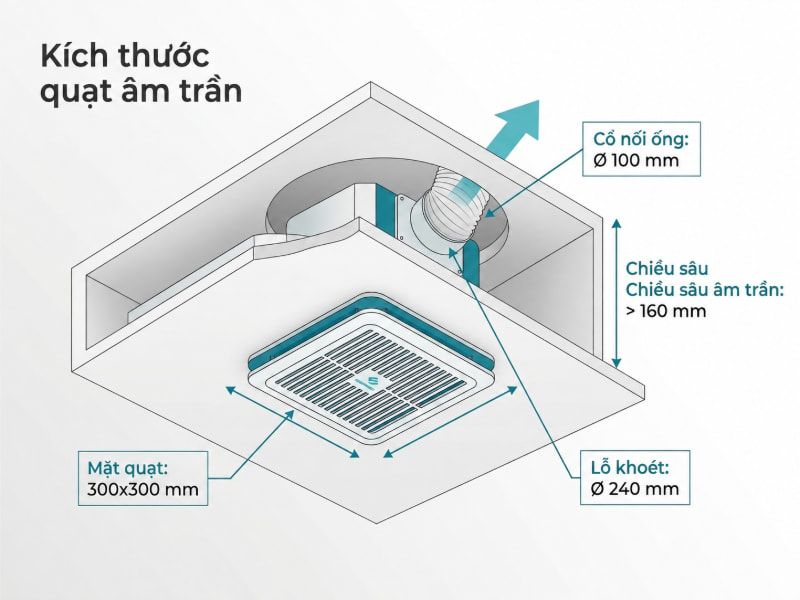

Sơ đồ 4 thông số kích thước quan trọng của quạt hút âm trần giúp chọn đúng quy cách lắp đặt.

Nội Dung Chính

4 thông số kích thước quạt hút âm trần cần biết

Một chiếc quạt hút âm trần có nhiều kích thước phục vụ các mục đích khác nhau. Trong đó, kích thước lỗ khoét quyết định khả năng lắp đặt ban đầu, còn kích thước mặt quạt ảnh hưởng đến khả năng che phủ và hoàn thiện bề mặt trần.

Thông số	Ý nghĩa	Cần kiểm tra khi nào?
Kích thước mặt quạt	Chiều dài và chiều rộng phần mặt nhìn thấy sau khi lắp.	Khi cần kiểm tra khả năng che kín mép lỗ và tính thẩm mỹ.
Kích thước lỗ khoét	Chiều dài và chiều rộng phần trần cần cắt để lắp quạt.	Khi chuẩn bị khoét trần hoặc thay quạt vào lỗ chờ có sẵn.
Chiều sâu thân quạt	Khoảng không cần thiết để bố trí thân quạt phía trên trần.	Khi trần giả thấp hoặc phía trên có dầm, đường ống và thiết bị khác.
Đường kính cổ nối ống	Kích thước vị trí kết nối quạt với ống dẫn khí.	Khi dùng quạt nối ống hoặc thay quạt trong hệ thống có sẵn.

Đối với quạt không nối ống, thông số cổ ống có thể không áp dụng. Ngược lại, với quạt nối ống, chỉ kiểm tra lỗ khoét và chiều sâu là chưa đủ vì còn phải bố trí đường dẫn khí.

Kích thước quạt hút âm trần phổ biến hiện nay

Trên thị trường có thể gặp các nhóm kích thước khoảng 200×200 mm, 250×250 mm, 300×300 mm và nhiều quy cách khác. Các con số này giúp người mua nhận diện nhóm sản phẩm ban đầu nhưng không mặc định là kích thước lỗ khoét hoặc kích thước mặt quạt.

Cách ghi kích thước có thể khác nhau giữa các hãng và model. Vì vậy, cần xem tài liệu kỹ thuật của sản phẩm trước khi dùng số đo để thi công.

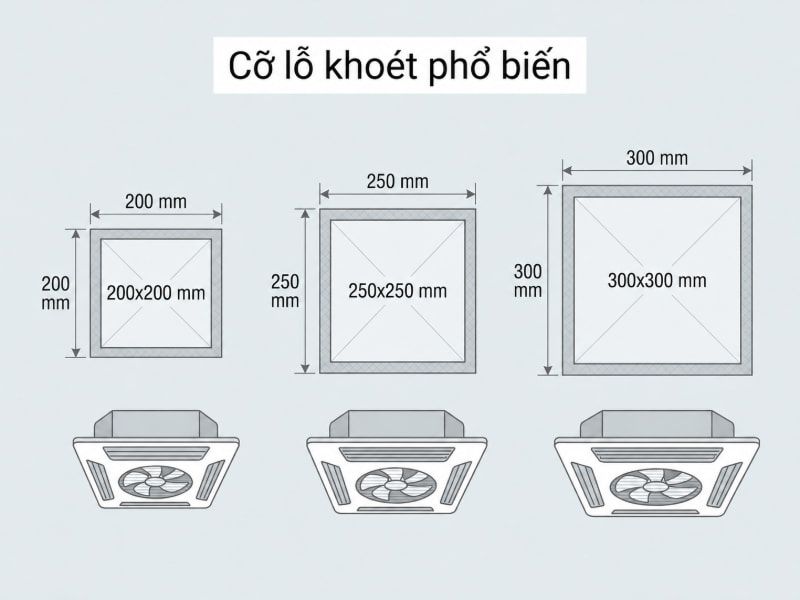

Tổng hợp 3 nhóm kích thước lỗ khoét quạt hút âm trần phổ biến nhất trên thị trường. — Ba nhóm kích thước lỗ khoét tham khảo thường gặp ở quạt hút âm trần.

Bảng kích thước quạt hút âm trần tham khảo

Nhóm kích thước	Đặc điểm tham khảo	Thông số phải đối chiếu
Khoảng 200×200 mm	Thường gặp ở các model nhỏ gọn.	Lỗ khoét thực tế, mặt quạt, chiều sâu và lưu lượng.
Khoảng 250×250 mm	Nhóm kích thước trung bình, có nhiều kiểu thiết kế.	Lỗ khoét, kích thước mặt, thân quạt và cấu hình nối ống.
Khoảng 300×300 mm	Xuất hiện ở nhiều dòng quạt với mức lưu lượng khác nhau.	Lỗ khoét, chiều sâu, lưu lượng, độ ồn và đường ống.
Các kích thước khác	Thay đổi theo hãng, model và mục đích sử dụng.	Toàn bộ kích thước theo tài liệu kỹ thuật riêng.

Lưu ý: Bảng trên chỉ phân nhóm kích thước thường gặp, không phải bảng quy cách lắp đặt áp dụng chung cho mọi sản phẩm. Không sử dụng trực tiếp những con số này để khoét trần khi chưa xác định được model.

Chẳng hạn, nếu một sản phẩm được gọi là quạt hút âm trần 250×250 mm, con số đó chưa đủ để kết luận phải khoét lỗ 250×250 mm. Cần xác định nhà sản xuất đang dùng kích thước này để chỉ bộ phận nào.

Với các dòng quạt hút âm trần công nghiệp, yêu cầu về lưu lượng và cấu tạo có thể khác quạt dân dụng. Hai model có cùng kích thước lỗ khoét chưa chắc có hiệu suất thông gió tương đương.

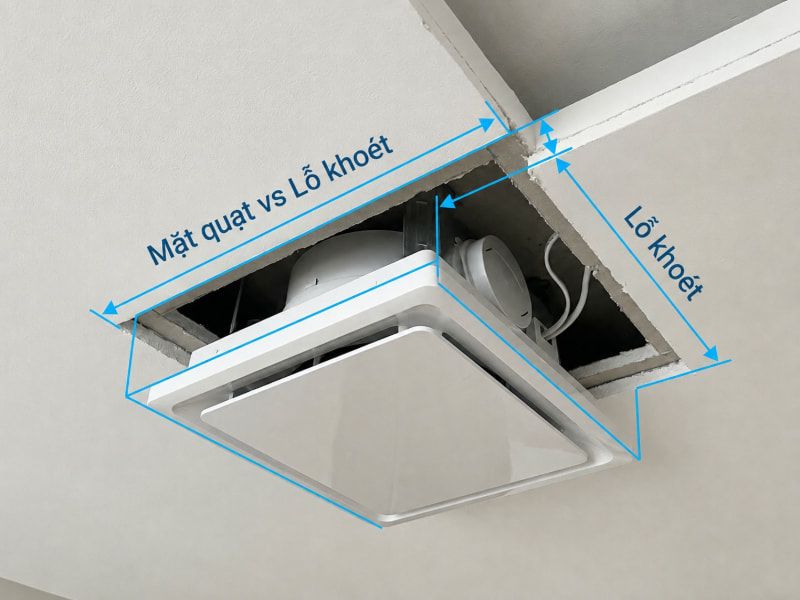

Phân biệt kích thước mặt quạt và kích thước lỗ khoét trần

Đây là hai thông số dễ bị nhầm lẫn nhất khi lựa chọn quạt hút âm trần. Mặt quạt là phần nhìn thấy bên dưới trần, trong khi lỗ khoét là khoảng trống cần tạo để bố trí thân quạt.

Kích thước mặt quạt

Kích thước mặt quạt là chiều dài và chiều rộng của phần mặt nạ hoặc tấm che hoàn thiện. Ở nhiều thiết kế, mặt quạt lớn hơn lỗ khoét để che mép cắt trên trần.

Thông số này giúp đánh giá khả năng che phủ và tính thẩm mỹ. Tuy nhiên, mặt quạt lớn không có nghĩa thân quạt hoặc lỗ khoét cũng có kích thước tương ứng.

Kích thước lỗ khoét trần

Kích thước lỗ khoét là số đo cần ưu tiên khi chuẩn bị lắp đặt. Một model thường có yêu cầu riêng về chiều dài, chiều rộng lỗ và cách cố định thân quạt.

Nếu khoét lỗ quá nhỏ, thân quạt có thể không lắp lọt. Nếu khoét quá lớn, mặt che có thể không phủ kín hoặc bộ phận cố định không còn phù hợp.

Nguyên tắc thi công: chốt chính xác model, kiểm tra kích thước khoét do nhà sản xuất công bố rồi mới cắt trần. Khi thay quạt cũ, phải đo lại lỗ thực tế thay vì chỉ xem kích thước ghi trên quạt cũ.

Cách chọn kích thước quạt hút âm trần phù hợp

Quy trình lựa chọn phụ thuộc vào việc công trình đã có lỗ chờ hay chưa. Hai trường hợp này có thứ tự thực hiện khác nhau.

Tình trạng công trình	Cách lựa chọn	Điểm cần ưu tiên
Đã có lỗ chờ	Đo kích thước lỗ, chiều sâu âm trần và ống gió; sau đó tìm model tương thích.	Khả năng lắp vừa và che phủ lỗ hiện có.
Chưa khoét trần	Xác định nhu cầu thông gió, chọn model rồi lấy kích thước khoét theo tài liệu kỹ thuật.	Hiệu quả thông gió và yêu cầu lắp đặt của model đã chọn.

Trường hợp đã có sẵn lỗ chờ

Khi thay quạt hút âm trần cũ hoặc lắp quạt vào vị trí đã thi công, mục tiêu đầu tiên là tìm sản phẩm có khả năng tương thích với hiện trạng.

Đo lỗ khoét: xác định chiều dài và chiều rộng thực tế, kiểm tra hình dạng và tình trạng mép lỗ.
Đo khoảng trống phía trên trần: kiểm tra chiều sâu khả dụng và các vật cản như dầm, ống nước hoặc dây điện.
Kiểm tra ống gió: nếu có đường ống hiện hữu, xác định đường kính, vị trí và hướng kết nối.
Lọc model tương thích: đối chiếu kích thước khoét, thân quạt và cách cố định theo hướng dẫn của nhà sản xuất.
Kiểm tra mặt quạt: bảo đảm phần mặt có thể che phủ mép lỗ và phù hợp với vị trí lắp.
Đánh giá khả năng thông gió: so sánh lưu lượng, độ ồn và điều kiện vận hành trước khi quyết định.

Nếu không tìm được model phù hợp hoàn toàn với lỗ cũ, cần xem xét phương án xử lý lại lỗ chờ và kết cấu lắp đặt. Không nên cố lắp quạt chỉ vì mặt ngoài có thể che kín khoảng trống.

Trường hợp chưa khoét trần

Nếu công trình đang làm mới, có thể lựa chọn sản phẩm theo nhu cầu sử dụng trước khi xác định lỗ khoét. Thứ tự thực hiện nên là:

Xác định không gian lắp đặt và mục đích hút mùi, hút ẩm hoặc thông gió.
Ước tính lưu lượng cần thiết theo thể tích phòng và yêu cầu trao đổi không khí.
Xác định dùng quạt nối ống hay loại xả trực tiếp phù hợp với điều kiện thoát khí.
Chọn model đáp ứng yêu cầu lưu lượng, độ ồn và không gian lắp.
Lấy chính xác kích thước khoét, chiều sâu thân và yêu cầu lắp đặt từ model.
Chuyển các thông số đã kiểm tra cho đơn vị thi công trần.

Cách này giúp tránh tình trạng khoét lỗ trước, sau đó phải tìm một chiếc quạt vừa lỗ nhưng không đáp ứng nhu cầu thông gió.

Kiểm tra chiều sâu và khoảng trống phía trên trần

Ngay cả khi kích thước lỗ khoét phù hợp, quạt vẫn có thể không lắp được nếu khoảng cách từ trần giả đến kết cấu phía trên quá thấp.

Phần thân quạt, động cơ, hộp quạt và cổ nối ống đều cần không gian bố trí. Những vị trí gần dầm bê tông, đường điện, ống điều hòa hoặc ống nước cần được kiểm tra trước khi thi công.

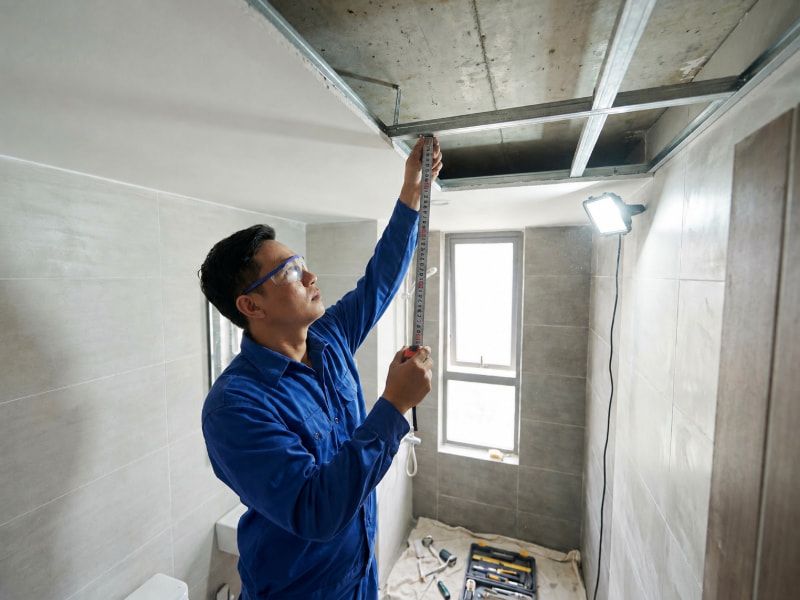

Kỹ thuật viên đo khoảng trống âm trần để kiểm tra chiều sâu lắp quạt trước khi thi công. — Kiểm tra khoảng trống âm trần để xác định thân quạt và đường ống có đủ không gian lắp đặt.

Với quạt nối ống, cần tính đến khoảng không dành cho cổ nối và đoạn ống chuyển hướng. Không nên chỉ so chiều cao thân quạt với khoảng cách giữa hai lớp trần rồi kết luận có thể lắp được.

Kích thước vừa lỗ chưa đủ để quạt hút hiệu quả

Kích thước lỗ khoét quyết định khả năng tương thích khi lắp đặt, nhưng không thể hiện đầy đủ hiệu quả thông gió. Hai model có cùng kích thước khoét vẫn có thể khác nhau về lưu lượng, độ ồn và khả năng làm việc khi nối ống.

Chọn lưu lượng theo nhu cầu thông gió

Đối với nhà vệ sinh, phòng tắm hoặc phòng kín, nên xác định nhu cầu trao đổi không khí trước khi chọn quạt. Có thể ước tính lưu lượng theo thể tích phòng và số lần trao đổi không khí mục tiêu:

Q = V × N

Trong đó:

Q: lưu lượng gió cần thiết, đơn vị m³/h.
V: thể tích phòng, đơn vị m³.
N: số lần trao đổi không khí trong một giờ, đơn vị lần/giờ.

Đây là phép tính sơ bộ để xác định nhu cầu thông gió, không phải cách quy đổi trực tiếp từ diện tích phòng sang kích thước lỗ khoét. Giá trị N cần được lựa chọn theo mục đích sử dụng và yêu cầu thiết kế thực tế.

Đặc biệt, lưu lượng công bố của quạt có thể khác lưu lượng thực tế khi hệ thống có đường ống và tổn thất áp suất. Với hệ thống nối ống, cần đối chiếu thêm đặc tính làm việc của quạt thay vì chỉ lấy lưu lượng danh nghĩa.

Khi lựa chọn quạt hút mùi nhà vệ sinh, nên xem xét đồng thời nhu cầu lưu lượng, vị trí xả khí, độ ồn và khả năng bố trí đường ống.

Đối với không gian kín, có thể tham khảo thêm các nguyên tắc thông gió cho phòng kín để xác định phương án lưu thông không khí phù hợp.

Phân biệt quạt âm trần nối ống và không nối ống

Quạt hút âm trần có thể sử dụng đường ống dẫn khí hoặc xả trực tiếp vào khu vực tiếp nhận khí phù hợp. Sự khác biệt này ảnh hưởng đến kích thước lắp đặt và khả năng thông gió.

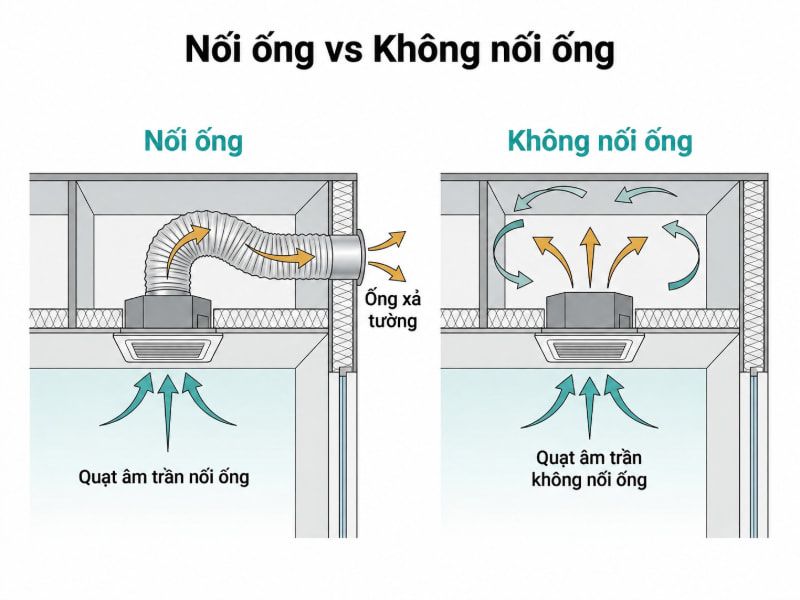

So sánh đường đi không khí giữa quạt âm trần nối ống gió xả ngoài và quạt xả trực tiếp. — So sánh đường thoát khí của quạt âm trần nối ống và loại xả trực tiếp.

Loại quạt	Yêu cầu lắp đặt	Điểm cần lưu ý
Quạt nối ống	Cần không gian bố trí cổ nối và đường ống gió.	Kiểm tra đường kính cổ, hướng ống, chiều dài tuyến ống và trở lực.
Quạt không nối ống	Cần vị trí xả khí trực tiếp đáp ứng điều kiện thông thoáng.	Kiểm tra lỗ khoét, chiều sâu thân và đường thoát khí phù hợp.

Với quạt nối ống, tuyến ống dài hoặc có nhiều khúc cua sẽ làm tăng tổn thất áp suất. Một model lắp vừa trần nhưng không phù hợp với trở lực đường ống có thể hoạt động kém hiệu quả.

Với loại xả trực tiếp, không nên đưa hơi ẩm hoặc mùi vào khoang trần kín khi không có giải pháp thoát khí thích hợp. Trước khi chọn quạt hút gắn trần, cần xác định đường đi của không khí sau khi qua quạt.

Cách đọc bảng thông số của một model quạt hút âm trần

Khi xem thông tin sản phẩm, nên đọc các thông số theo thứ tự từ yêu cầu lắp đặt đến hiệu quả vận hành. Cách này giúp loại sớm những model không tương thích với công trình.

Thông số	Cách sử dụng khi lựa chọn
Kích thước khoét	Đối chiếu với lỗ chờ hiện có hoặc dùng để xác định kích thước cần thi công.
Kích thước mặt ngoài	Kiểm tra khả năng che phủ mép lỗ và sự phù hợp với bề mặt trần.
Kích thước thân, chiều sâu	Đánh giá khả năng bố trí quạt trong khoảng trống phía trên trần.
Đường kính cổ ống	Kiểm tra khả năng kết nối với hệ thống ống gió hiện hữu.
Lưu lượng gió	Đánh giá khả năng đáp ứng nhu cầu thông gió, có xét điều kiện vận hành.
Độ ồn	So sánh mức phù hợp với các không gian cần hạn chế tiếng ồn.
Yêu cầu lắp đặt	Kiểm tra cách cố định, khoảng hở cần thiết và các điều kiện kỹ thuật riêng.

Không nên chỉ so sánh một con số kích thước giữa các sản phẩm. Để biết quạt có thực sự phù hợp hay không, cần kiểm tra đồng thời kích thước lắp đặt, điều kiện đường ống và nhu cầu lưu lượng.

Những lỗi cần tránh khi chọn kích thước quạt hút âm trần

Các sai sót dưới đây thường xuất phát từ việc chỉ xem kích thước mặt hoặc tên model mà bỏ qua thông số lắp đặt thực tế.

Nhầm kích thước mặt với lỗ khoét: lấy kích thước mặt quạt làm số đo cắt trần có thể khiến lỗ quá lớn.
Khoét trần trước khi chọn model: các sản phẩm cùng nhóm kích thước có thể yêu cầu lỗ chờ khác nhau.
Không đo chiều sâu âm trần: thân quạt có thể vướng kết cấu hoặc thiết bị phía trên dù vừa lỗ khoét.
Bỏ qua kích thước cổ nối ống: quạt có thể lắp vừa trần nhưng không kết nối phù hợp với đường ống hiện hữu.
Chỉ chọn theo kích thước vật lý: quạt có thể không đáp ứng lưu lượng hoặc gây tiếng ồn không phù hợp với không gian.
Không kiểm tra đường thoát khí: đường ống có trở lực lớn hoặc vị trí xả không phù hợp sẽ ảnh hưởng đến hiệu quả thông gió.

Trước khi thi công, nên kiểm tra lại tối thiểu bốn yếu tố: lỗ khoét, mặt quạt, chiều sâu lắp đặt và cổ nối ống nếu có. Sau đó mới đối chiếu lưu lượng, độ ồn và hướng dẫn của nhà sản xuất.

Cần chuẩn bị thông tin gì khi chọn quạt hút âm trần tại Nextfan?

Nếu chưa xác định được model phù hợp, bạn nên chuẩn bị các thông tin về hiện trạng công trình trước khi liên hệ Nextfan để đối chiếu lựa chọn.

Chiều dài và chiều rộng lỗ chờ nếu đã khoét trần.
Khoảng trống phía trên trần và vị trí có thể lắp quạt.
Đường kính, hướng và tình trạng ống gió hiện có, nếu sử dụng quạt nối ống.
Loại phòng, kích thước không gian và mục đích thông gió.
Yêu cầu về độ ồn hoặc các giới hạn lắp đặt khác.

Các thông tin này giúp việc đối chiếu kích thước và yêu cầu vận hành của từng model rõ ràng hơn, hạn chế chọn sản phẩm chỉ theo tên kích thước.

Liên hệ Nextfan: 0913.834.085.

Câu hỏi thường gặp về kích thước quạt hút âm trần

Quạt hút âm trần có những kích thước nào?

Các nhóm kích thước khoảng 200×200 mm, 250×250 mm và 300×300 mm thường gặp trên thị trường, bên cạnh nhiều quy cách khác. Tuy nhiên, không có một bộ kích thước chung áp dụng cho mọi model. Khi lựa chọn, cần xác định con số được công bố là kích thước mặt, thân hay lỗ khoét.

Lỗ khoét 200×200 mm có thể lắp quạt nào?

Hãy tìm model có thông số lỗ khoét và phương thức cố định tương thích với lỗ 200×200 mm. Sau đó kiểm tra mặt che có phủ kín mép lỗ, thân quạt có đủ khoảng không lắp đặt và lưu lượng có đáp ứng nhu cầu sử dụng hay không.

Quạt hút âm trần 250×250 cần khoét lỗ bao nhiêu?

Không thể xác định chính xác kích thước khoét chỉ từ tên gọi 250×250. Con số này có thể được dùng để chỉ một bộ phận hoặc quy cách định danh của sản phẩm. Kích thước khoét phải lấy từ tài liệu kỹ thuật của model cụ thể.

Nhà vệ sinh nhỏ nên dùng quạt hút âm trần kích thước nào?

Nên xác định lưu lượng theo thể tích và nhu cầu trao đổi không khí trước, sau đó chọn model có kích thước lắp đặt phù hợp. Không có một kích thước lỗ khoét duy nhất dành cho mọi nhà vệ sinh nhỏ.

Có thể thay quạt khác hãng vào lỗ chờ cũ không?

Có thể nếu model mới tương thích với lỗ khoét, cách cố định, mặt che, chiều sâu lắp đặt và hệ thống ống gió. Không nên chỉ so sánh tên kích thước vì cách ghi thông số có thể khác nhau giữa các hãng.

Nên mua quạt trước hay khoét trần trước?

Nên chọn chính xác model trước rồi mới khoét trần. Khi đã có model, thợ thi công có thể lấy kích thước khoét và các yêu cầu lắp đặt theo hướng dẫn của nhà sản xuất. Nếu lỗ chờ đã có sẵn, cần đo thực tế và tìm model tương thích trước khi quyết định mua.

Kết luận: Kích thước quạt hút âm trần không chỉ là chiều dài và chiều rộng mặt quạt. Để chọn đúng, cần kiểm tra lỗ khoét, mặt che, chiều sâu thân, cổ nối ống và yêu cầu lưu lượng. Với trần mới, hãy chốt model trước khi khoét. Với lỗ chờ có sẵn, hãy đo hiện trạng rồi lựa chọn sản phẩm tương thích để hạn chế phải sửa lại trần sau khi lắp đặt.
