Cột áp quạt là gì? Cách hiểu đúng để chọn quạt phù hợp

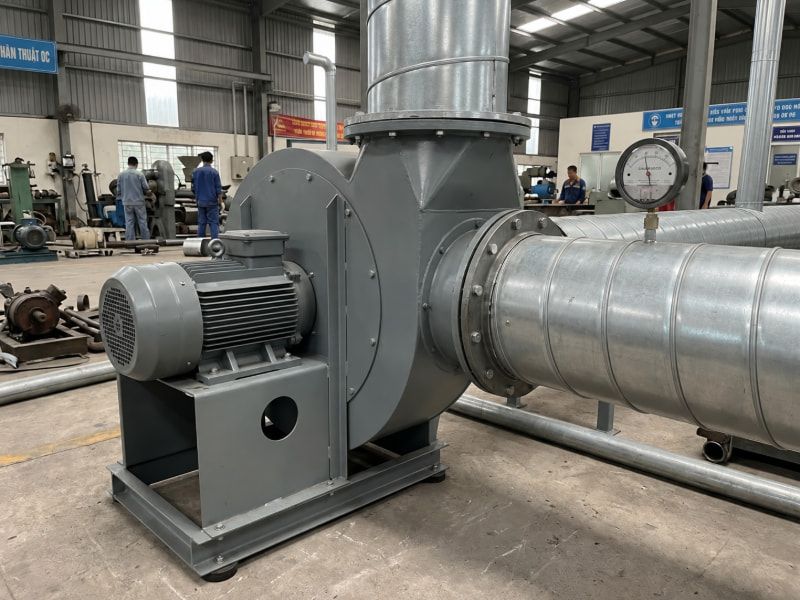

Cột áp quạt là thông số thể hiện khả năng quạt tạo ra chênh lệch áp suất để đưa không khí đi qua đường ống, co cút, van, bộ lọc và các thành phần gây trở lực trong hệ thống. Cột áp thường được biểu thị bằng Pa hoặc mmH₂O và phải được xem cùng với lưu lượng gió, không nên đọc như một con số độc lập.

Hiểu đơn giản, lưu lượng cho biết quạt cần vận chuyển bao nhiêu không khí, còn cột áp cho biết quạt phải tạo mức chênh áp bao nhiêu để duy trì lưu lượng đó trước sức cản của hệ thống. Vì vậy, chọn quạt chỉ theo lưu lượng hoặc chỉ theo cột áp đều có thể dẫn đến sai điểm làm việc.

Cột áp quạt là gì?

Trong thực tế ngành quạt, cụm từ “cột áp quạt” thường được dùng để nói về mức áp suất mà quạt tạo ra khi làm việc. Tuy nhiên, khi đọc catalogue cần xác định rõ nhà sản xuất đang công bố tĩnh áp, tổng áp hay một đại lượng áp suất khác.

Điểm quan trọng là cột áp luôn gắn với một mức lưu lượng. Một quạt không tạo cùng một mức áp suất ở mọi lưu lượng. Khi lưu lượng thay đổi, áp suất trên đường đặc tính quạt cũng thay đổi.

Ví dụ, cùng một quạt khi thổi trực tiếp ra không gian mở sẽ làm việc khác với khi được nối vào một tuyến ống dài có nhiều co cút và bộ lọc. Hệ thống thứ hai tạo trở lực lớn hơn nên điểm làm việc thực tế của quạt cũng thay đổi.

Hai đơn vị thường gặp khi đọc thông số quạt là:

• Pa: Pascal, đơn vị áp suất trong hệ SI.
• mmH₂O: milimét cột nước, vẫn được sử dụng phổ biến trong catalogue và tài liệu kỹ thuật về quạt.

Khi so sánh hai model, cần đưa thông số về cùng đơn vị và kiểm tra chúng đang mô tả cùng một loại áp suất.

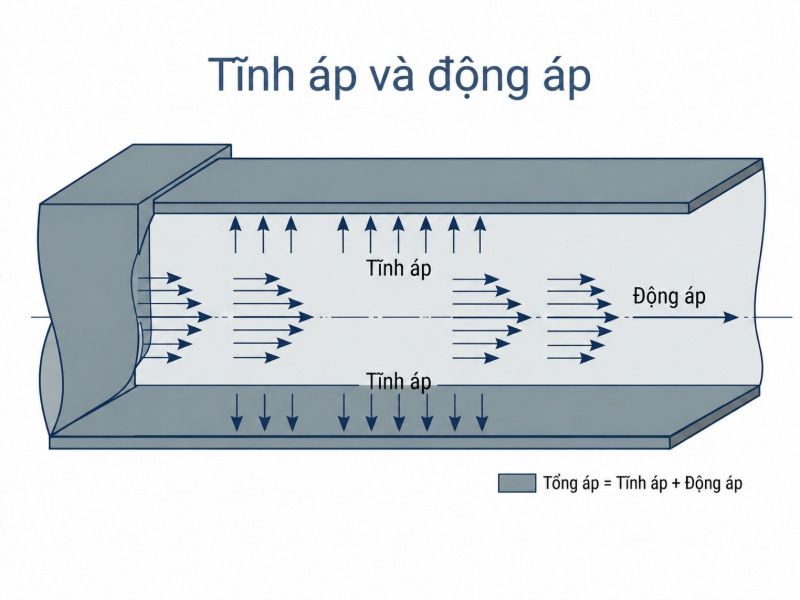

Phân biệt tĩnh áp, động áp và tổng áp của quạt

Một nguyên nhân khiến khái niệm cột áp dễ bị hiểu sai là tĩnh áp, động áp và tổng áp thường được nhắc đến gần nhau nhưng không phải cùng một đại lượng.

Như vậy, câu “tĩnh áp + động áp = tổng áp” chỉ mô tả quan hệ giữa ba đại lượng này. Không nên rút gọn thành “cột áp = tĩnh áp + động áp” trong mọi trường hợp, vì từ “cột áp” trên thị trường có thể đang được dùng theo nhiều ngữ cảnh khác nhau.

Khi nhận một catalogue, hãy kiểm tra tối thiểu ba thông tin: loại áp suất đang công bố, đơn vị đo và lưu lượng tương ứng. Nếu thiếu một trong ba, việc so sánh hai quạt rất dễ sai.

Cột áp liên quan thế nào đến lưu lượng và trở lực hệ thống?

Để chọn quạt đúng, cần xem ba đại lượng như một chuỗi liên kết: lưu lượng yêu cầu → trở lực hệ thống → cột áp quạt tại lưu lượng đó.

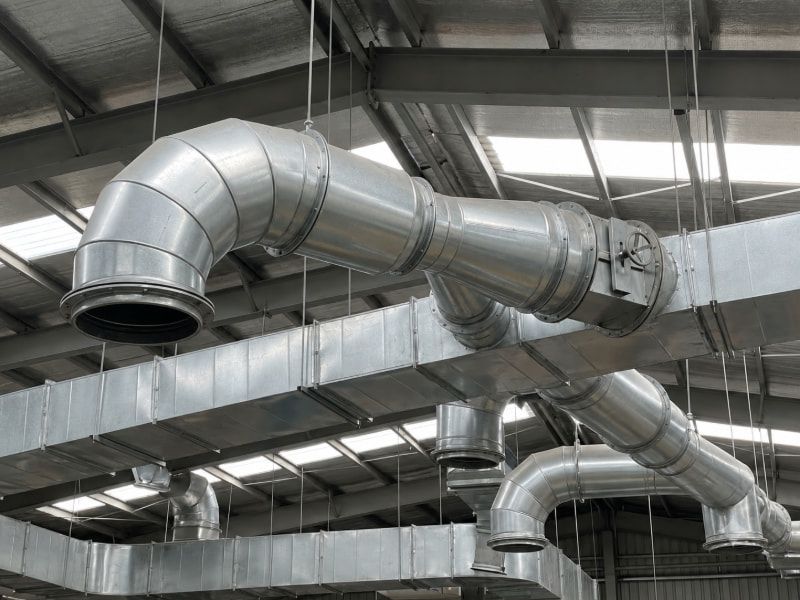

Hệ thống càng có nhiều thành phần cản trở dòng khí thì quạt càng phải tạo đủ chênh áp để duy trì lưu lượng thiết kế. Những thành phần thường tạo tổn thất áp suất gồm:

• Đường ống dài.
• Co, cút và chuyển tiết diện.
• Van điều chỉnh và cửa gió.
• Đường ống chia nhiều nhánh.
• Bộ lọc bụi hoặc lọc khí.
• Chụp hút, cyclone và các thiết bị xử lý không khí.

Điều này không có nghĩa rằng hệ thống càng phức tạp thì chỉ cần chọn quạt có số Pa thật lớn. Mục tiêu là tìm quạt tạo được lưu lượng yêu cầu tại đúng mức áp suất hệ thống cần.

Ví dụ, một quạt ghi lưu lượng tối đa lớn không đồng nghĩa với việc nó vẫn cung cấp được lưu lượng đó khi nối vào hệ thống có trở lực cao. Lưu lượng tối đa thường xuất hiện ở điều kiện áp suất thấp hơn. Khi trở lực tăng, điểm làm việc dịch chuyển và lưu lượng thực tế thay đổi.

Ngược lại, chọn một quạt áp suất rất cao cho hệ thống gần như không có trở lực cũng không tự động tạo hiệu quả tốt hơn. Quạt cần được chọn theo đúng vùng làm việc, đồng thời phải xét hiệu suất, công suất, độ ồn và khả năng điều chỉnh của toàn hệ thống.

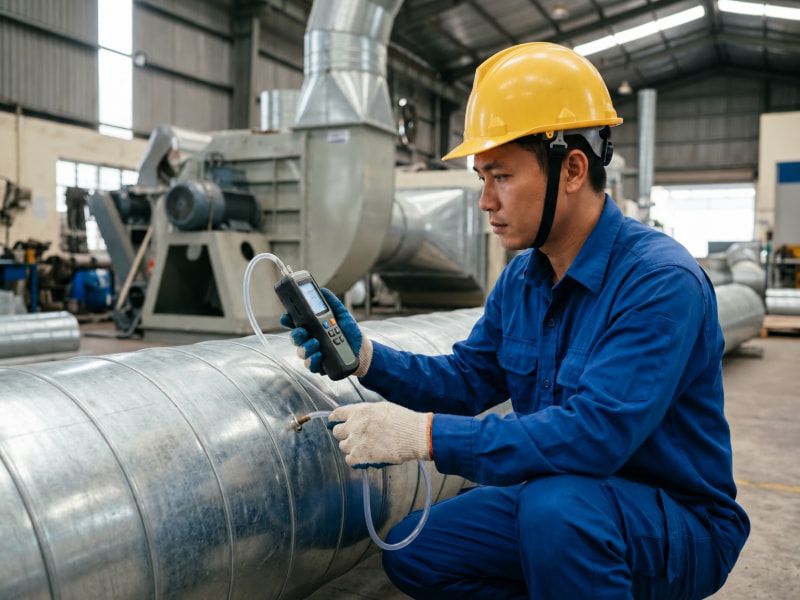

Cách xác định cột áp cần thiết để chọn quạt

Không cần bắt đầu bằng một công thức duy nhất. Cách thực tế hơn là xác định lần lượt lưu lượng, tổng tổn thất áp suất và điểm làm việc của hệ thống.

1. Xác định lưu lượng gió yêu cầu. Đây là lượng không khí hệ thống cần hút hoặc cấp trong một đơn vị thời gian. Lưu lượng có thể xuất phát từ yêu cầu thông gió, hút nhiệt, hút bụi hoặc một nhiệm vụ công nghệ cụ thể.
2. Xác định trở lực của hệ thống. Tính tổn thất qua đường ống, co cút, van, lọc và các thiết bị mà dòng khí phải đi qua tại lưu lượng thiết kế.
3. Tạo điểm yêu cầu của hệ thống. Ghép lưu lượng cần thiết với mức áp suất cần thắng. Đây là điểm cần đối chiếu khi xem đường đặc tính quạt.
4. Chọn quạt theo đường đặc tính. Model phù hợp phải làm việc gần điểm lưu lượng và áp suất yêu cầu, thay vì chỉ có lưu lượng tối đa hoặc cột áp tối đa cao hơn con số thiết kế.

Cách làm này cũng giúp tránh lỗi phổ biến khi lấy riêng cột áp tối đa trong catalogue để so sánh. Cột áp tối đa và lưu lượng tối đa thường không xuất hiện tại cùng một điểm vận hành.

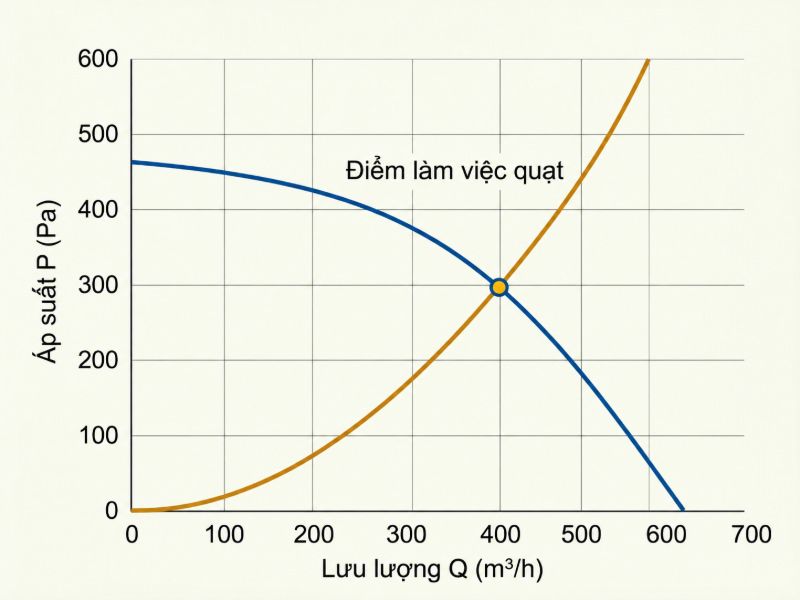

Đọc đường đặc tính quạt và xác định điểm làm việc

Đường đặc tính quạt thể hiện quan hệ giữa lưu lượng và áp suất mà quạt tạo được. Trên biểu đồ thông dụng, một trục biểu thị lưu lượng, trục còn lại biểu thị áp suất.

Bên cạnh đường đặc tính quạt còn có thể biểu diễn đường đặc tính hệ thống. Đường này mô tả mức trở lực của hệ thống khi lưu lượng thay đổi. Khi lưu lượng tăng, tổn thất áp suất của hệ thống thông gió thông thường cũng tăng.

Điểm giao giữa đường quạt và đường hệ thống là điểm làm việc thực tế. Tại đó, áp suất mà quạt tạo ra cân bằng với mức trở lực của hệ thống và hình thành lưu lượng vận hành tương ứng.

Đây là lý do cùng một chiếc quạt nhưng lắp vào hai hệ thống khác nhau có thể cho lưu lượng thực tế khác nhau. Thay đổi chiều dài ống, số lượng co cút, bộ lọc hoặc trạng thái van sẽ làm đường hệ thống thay đổi, kéo theo điểm làm việc thay đổi.

Khi đọc catalogue, nên thực hiện theo thứ tự:

1. Tìm lưu lượng thiết kế trên trục lưu lượng.
2. Đối chiếu với mức áp suất hệ thống yêu cầu.
3. Xác định vị trí tương ứng trên đường đặc tính của model.
4. Kiểm tra điểm đó có nằm trong vùng làm việc phù hợp của quạt hay không.
5. Sau đó mới xem thêm công suất, hiệu suất, tốc độ quay và độ ồn nếu catalogue có cung cấp.

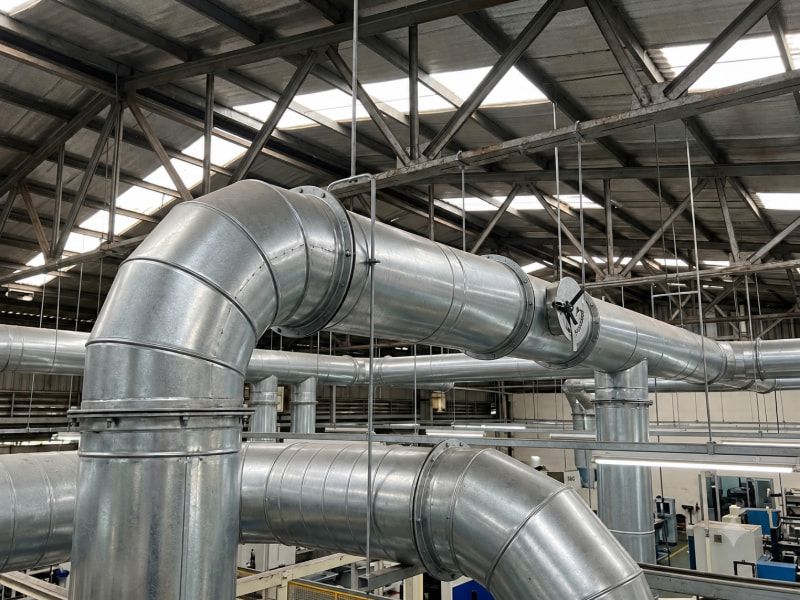

Khi nào hệ thống cần cột áp cao?

Không có một ngưỡng Pa duy nhất để kết luận mọi quạt là thấp áp, trung áp hay cao áp. Cách phân loại còn liên quan đến dòng quạt, thiết kế cánh và cách nhà sản xuất chia nhóm sản phẩm. Đối với người chọn quạt, câu hỏi hữu ích hơn là: hệ thống tạo bao nhiêu trở lực tại lưu lượng cần thiết?

Bảng trên chỉ mô tả xu hướng. Giá trị thiết kế cuối cùng phải dựa trên hệ thống thực tế chứ không nên lấy một dải Pa cố định áp cho mọi công trình.

Những lỗi thường gặp khi đọc và chọn cột áp quạt

• Chỉ nhìn cột áp mà bỏ qua lưu lượng: một mức áp suất cao không có nhiều ý nghĩa nếu quạt không cung cấp đủ lưu lượng tại mức áp suất đó. Luôn đọc hai thông số cùng nhau.
• Lấy lưu lượng tối đa để thiết kế hệ thống: lưu lượng tối đa thường không phải lưu lượng quạt đạt được khi phải thắng toàn bộ trở lực thực tế.
• Nhầm tĩnh áp với tổng áp: hai catalogue dùng hai loại áp khác nhau không thể so sánh trực tiếp chỉ vì cùng ghi đơn vị Pa.
• Dùng một công thức mà không kiểm tra đại lượng và đơn vị: trước khi tính cần xác định công thức đang tính tổn thất áp suất, tĩnh áp, động áp hay tổng áp và các đơn vị đầu vào có đồng nhất hay không.
• Coi áp suất càng cao càng tốt: quạt cần phù hợp với điểm làm việc của hệ thống, không phải đạt con số Pa lớn nhất.
• Áp một ngưỡng thấp áp, trung áp, cao áp cho mọi hãng: cách phân nhóm sản phẩm không hoàn toàn giống nhau. Khi chọn quạt, đường đặc tính và duty point có giá trị hơn tên nhóm.
• Bỏ qua điều kiện lắp đặt: co cút đặt quá gần đầu hút hoặc đầu đẩy, dòng khí vào quạt không đều và vật cản quanh cửa gió có thể làm hiệu năng thực tế khác điều kiện thử nghiệm của catalogue.

Lỗi cuối cùng thường khó nhận biết vì phép chọn quạt trên giấy vẫn có vẻ đúng. Nếu lắp đặt làm dòng khí vào hoặc ra quạt bị biến dạng, hệ thống có thể không đạt lưu lượng dự kiến dù model đã được chọn theo Q và Pa phù hợp.

Checklist thông số cần chuẩn bị trước khi chọn quạt

Trước khi so sánh model, nên tập hợp đủ các dữ liệu sau:

• Lưu lượng gió yêu cầu: xác định hệ thống cần vận chuyển bao nhiêu không khí.
• Tổng trở lực dự kiến: mức tổn thất áp suất của toàn tuyến tại lưu lượng thiết kế.
• Kích thước và chiều dài đường ống: gồm cả tiết diện, thay đổi tiết diện và vật liệu nếu có ảnh hưởng đến tính toán.
• Co cút, van và nhánh: ghi rõ số lượng và vị trí các phụ kiện chính.
• Thiết bị trên tuyến: bộ lọc, cyclone, chụp hút, buồng xử lý hoặc thiết bị khác mà dòng khí phải đi qua.
• Điều kiện làm việc: vị trí lắp, nhiệt độ dòng khí, môi trường sử dụng và cách bố trí đầu hút–đầu đẩy.
• Loại áp suất trong catalogue: kiểm tra thông số đang là tĩnh áp hay tổng áp.
• Đơn vị: đưa Pa và mmH₂O về cùng hệ trước khi so sánh.
• Đường đặc tính: ưu tiên model có dữ liệu Q–P rõ ràng để xác định điểm làm việc thay vì chỉ dựa vào một giá trị cực đại.

Nếu chỉ cần ghi nhớ một nguyên tắc, hãy dùng nguyên tắc này: không chọn quạt theo cột áp riêng lẻ hãy chọn theo lưu lượng và áp suất tại điểm làm việc của hệ thống.

Khi đã có lưu lượng yêu cầu, sơ đồ đường ống và các thành phần gây trở lực, việc đối chiếu đường đặc tính sẽ chính xác hơn nhiều so với chọn quạt dựa trên tên “cao áp”, “trung áp” hoặc một con số Pa tối đa. Đây cũng là cơ sở để xác định model phù hợp trước khi xem tiếp công suất, hiệu suất và các yêu cầu lắp đặt.
