Quạt trần công nghiệp HVLS là gì?

Quạt trần công nghiệp HVLS là dòng quạt trần khổ lớn có tên đầy đủ High Volume Low Speed, hoạt động theo nguyên lý di chuyển khối lượng không khí rất lớn ở vòng quay thấp, thay vì tăng tốc độ gió như quạt công nghiệp truyền thống.

Đường kính cánh quạt HVLS phổ biến nằm trong khoảng 2,5 đến 7,3 mét, gấp nhiều lần quạt trần dân dụng. Tốc độ quay dao động từ 40 đến 70 vòng/phút, chậm hơn hẳn mức 200–300 vòng/phút của quạt công nghiệp thông thường.

Nguyên lý lưu lượng lớn – tốc độ thấp dựa trên một quan hệ vật lý đơn giản: lưu lượng gió tỷ lệ thuận với diện tích quét của cánh. Khi đường kính tăng gấp đôi, diện tích quét tăng gấp bốn, cho phép quạt đạt lưu lượng hàng nghìn mét khối mỗi phút mà không cần quay nhanh. Đây chính là lý do một chiếc quạt HVLS đường kính 7,3m chỉ tiêu thụ khoảng 1,5kW nhưng có thể thay thế hàng chục quạt treo tường.

Chính đặc tính khổ lớn kết hợp quay chậm đã đặt ra bài toán cơ khí đặc thù cho toàn bộ cấu tạo phía sau: động cơ phải sinh mô-men xoắn rất lớn ở vòng quay rất thấp, cánh phải đủ nhẹ để giảm tải nhưng đủ cứng để không võng, và hệ thống treo phải chịu được khối lượng cùng dao động của một thiết bị nặng hàng trăm kilogam.

Quạt trần công nghiệp HVLS là dòng quạt trần khổ lớn

Đặc điểm nhận dạng quạt trần HVLS

Quạt trần HVLS có thể nhận diện bằng mắt thường qua ba dấu hiệu đặc trưng, ngay cả khi thiết bị đang dừng hoạt động.

Số cánh ít và bản cánh rộng: Quạt HVLS thường có từ 3 đến 6 cánh, mỗi cánh bản rộng từ 20 đến 35cm với biên dạng vặn xoắn dần từ gốc ra đầu cánh. Một số nhà sản xuất còn đưa ra cấu hình quạt trần 7 cánh cho nhu cầu lưu lượng cao hơn, đổi lại tải trọng treo và yêu cầu mô-men xoắn của động cơ cũng tăng theo. Đây là điểm khác biệt rõ nhất so với quạt hướng trục nhiều cánh nhỏ.
Điểm treo đơn trên kết cấu mái: Toàn bộ khối quạt được treo tại một điểm duy nhất trên xà gồ, dầm thép hoặc kèo không gian, kèm theo cáp an toàn và thanh giằng tỏa ra xung quanh.
Cụm động cơ đặt phía trên mâm cánh: Khác với quạt trần dân dụng có motor nằm gọn trong thân, quạt HVLS có cụm động cơ và hộp số lộ rõ, thường kèm hộp đấu nối cáp điện và cảm biến.

Quạt trần HVLS yêu cầu chiều cao trần tối thiểu khoảng 6 mét để cột khí đủ không gian phát triển trước khi chạm sàn. Với trần thấp hơn, luồng gió chưa kịp ổn định đã bị phản xạ, làm giảm đáng kể phạm vi phủ gió và gây cảm giác gió giật cục bộ ngay bên dưới quạt.

Nguyên lý tạo cột khí và hiệu ứng làm mát bay hơi

Quạt trần HVLS làm mát bằng cách tạo ra một cột khí thẳng đứng đẩy xuống sàn, sau đó khối khí này trải rộng theo phương ngang và tạo thành lớp gió sát nền lan ra toàn bộ không gian xưởng.

Quá trình này diễn ra theo ba giai đoạn nối tiếp nhau. Khi cánh quay, toàn bộ diện tích quét hàng chục mét vuông đẩy khối khí xuống dưới dạng một trụ khí có đường kính gần bằng đường kính quạt. Trụ khí này chạm sàn và bị đổi hướng, chuyển thành dòng gió ngang trượt trên mặt nền. Dòng gió ngang tiếp tục lan xa từ 9 đến 15 mét tính từ tâm quạt trước khi bốc lên và quay trở lại vùng hút phía trên, khép kín vòng đối lưu.

Điểm cần làm rõ là quạt HVLS không hạ nhiệt độ không khí trong xưởng. Cảm giác mát mà người lao động nhận được đến từ hiệu ứng bay hơi: luồng gió liên tục cuốn đi lớp hơi ẩm bão hòa sát bề mặt da, đẩy nhanh tốc độ bay hơi mồ hôi và kéo theo nhiệt lượng ra khỏi cơ thể. Nhờ đó, nhiệt độ cảm nhận giảm khoảng 3 đến 6°C so với nhiệt độ đo được bằng nhiệt kế.

Ngoài công năng làm mát, vòng đối lưu do quạt HVLS tạo ra còn phá vỡ hiện tượng phân tầng nhiệt trong nhà xưởng cao tầng, nơi lớp khí nóng thường tích tụ dưới mái và chênh lệch tới hàng chục độ so với khu vực làm việc. Vào mùa lạnh, quạt quay ngược chiều ở tốc độ thấp sẽ đẩy lớp khí ấm trên cao xuống, giúp tiết kiệm chi phí sưởi.

Để tạo ra được vòng tuần hoàn khí quy mô lớn như vậy một cách ổn định và an toàn suốt nhiều năm, quạt HVLS cần một tổ hợp các bộ phận được tính toán đồng bộ với nhau.

Cấu tạo quạt trần công nghiệp HVLS

Cấu tạo quạt trần công nghiệp HVLS gồm 6 bộ phận chính theo đúng thứ tự dòng truyền động: động cơ, hộp số giảm tốc, cánh quạt, mâm trung tâm, hệ thống treo cùng phụ kiện an toàn và bộ điều khiển biến tần.

Dưới đây, từng bộ phận được phân tích theo ba khía cạnh thống nhất gồm cấu tạo vật lý, chức năng trong hệ thống và những lưu ý kỹ thuật mà chủ nhà xưởng cần kiểm tra khi nghiệm thu:

1. Động cơ

Động cơ giữ vai trò nguồn động lực, biến điện năng thành cơ năng để dẫn động toàn bộ cụm cánh quạt có khối lượng lớn.

Hai dòng động cơ đang được sử dụng phổ biến trên quạt trần HVLS bao gồm:

Động cơ đồng bộ nam châm vĩnh cửu PMSM: Rotor gắn nam châm đất hiếm, cho mô-men xoắn khởi động rất cao ngay ở vòng quay thấp. Nhờ vậy, động cơ có thể nối trực tiếp với mâm cánh mà không cần khâu giảm tốc trung gian.
Động cơ không đồng bộ 3 pha: Là loại động cơ cảm ứng truyền thống, quay ở tốc độ định mức 1.400–1.450 vòng/phút, bắt buộc phải kết hợp hộp số giảm tốc để hạ vòng quay về mức phù hợp.

Về dải công suất, quạt HVLS đường kính 5 đến 7,3 mét thường sử dụng động cơ từ 0,75kW đến 1,5kW. Con số này gây bất ngờ với nhiều người vì nó chỉ tương đương một chiếc máy bơm nước gia đình, trong khi quạt lại di chuyển được khối khí hàng nghìn mét khối mỗi phút.

Nghịch lý này được giải thích bằng đặc tính cơ học của dòng quạt HVLS: công suất tiêu thụ tỷ lệ với tích của mô-men xoắn và vòng quay. Do vòng quay chỉ ở mức 40–70 vòng/phút, động cơ cần mô-men xoắn rất lớn nhưng tổng công suất vẫn giữ được ở mức thấp. Đây chính là cơ sở cho hiệu quả tiết kiệm điện của quạt HVLS so với hệ thống nhiều quạt công suất nhỏ chạy song song.

Động cơ quạt trần công nghiệp HVLS — Động cơ là bộ phận sinh mô-men xoắn cho toàn hệ thống

2. Hộp số giảm tốc

Hộp số giảm tốc đảm nhiệm vai trò hạ vòng quay đầu ra và khuếch đại mô-men xoắn, giúp động cơ tốc độ cao có thể dẫn động cụm cánh quạt khổ lớn.

Về cấu tạo, hộp số trên quạt HVLS thường thuộc một trong hai kiểu. Kiểu bánh răng hành tinh cho hiệu suất truyền động cao, kích thước gọn và khả năng chịu tải tốt. Kiểu trục vít – bánh vít có ưu điểm tự hãm và vận hành êm hơn, nhưng hiệu suất truyền động thấp hơn và sinh nhiệt nhiều hơn khi làm việc liên tục.

Tỷ số truyền tiêu biểu của hộp số nằm trong khoảng 1:60 đến 1:80. Với tỷ số này, vòng quay 1.400 vòng/phút từ động cơ được hạ xuống còn khoảng 18 đến 23 vòng/phút ở đầu ra, sau đó được biến tần điều chỉnh lên mức vận hành mong muốn. Đồng thời, mô-men xoắn được nhân lên tương ứng, đủ sức thắng quán tính của cụm cánh nặng hàng trăm kilogam khi khởi động.

Về mặt bảo trì, hộp số là bộ phận cần được theo dõi sát nhất trong toàn bộ cấu tạo quạt HVLS. Dầu hộp số cần thay theo chu kỳ khuyến cáo của nhà sản xuất, thường từ 12 đến 24 tháng tùy cường độ vận hành. Rủi ro đáng lo ngại hơn là hiện tượng rò rỉ dầu qua phớt chặn, bởi dầu nhỏ giọt từ độ cao hàng chục mét có thể rơi trực tiếp xuống dây chuyền sản xuất, nguyên vật liệu hoặc thành phẩm. Với các nhà máy thực phẩm, dược phẩm và điện tử, đây là rủi ro không thể chấp nhận được.

hộp số giảm tốc quạt trần công nghiệp HVLS — Hộp số giảm tốc chuyển đổi vòng quay cao của động cơ thành tốc độ chậm

3. Cánh quạt

Cánh quạt là bộ phận trực tiếp tác động lên không khí, quyết định lưu lượng gió sinh ra và bán kính vùng làm mát mà quạt có thể phủ tới.

Vật liệu chế tạo cánh phổ biến nhất hiện nay là hợp kim nhôm ép đùn mác 6063. Loại vật liệu này cho phép tạo ra biên dạng airfoil rỗng bên trong, vừa nhẹ để giảm tải cho động cơ và hệ thống treo, vừa đủ cứng vững để cánh không bị võng hay rung khi làm việc ở đầu mút cách tâm hơn 3 mét.

Ba thông số hình học của cánh cùng phối hợp để quyết định lưu lượng gió đầu ra:

Đường kính cánh: Là yếu tố ảnh hưởng mạnh nhất vì diện tích quét tăng theo bình phương đường kính. Tăng đường kính từ 5m lên 7,3m làm diện tích quét tăng hơn gấp đôi.
Số lượng cánh: Thường từ 3 đến 6 cánh. Nhiều cánh hơn giúp tăng lưu lượng nhưng đồng thời tăng lực cản, tăng tải cho động cơ và tăng khối lượng treo. Cấu hình quạt trần công nghiệp 6 cánh nằm ở giới hạn trên của dải này, cho lưu lượng cao nhất nhưng đòi hỏi động cơ mô-men lớn và hệ treo được tính toán kỹ hơn.
Góc nghiêng cánh: Góc pitch quyết định lượng khí mà mỗi vòng quay đẩy được xuống dưới. Góc lớn cho lưu lượng cao nhưng đòi hỏi mô-men xoắn lớn hơn.

Về phạm vi phủ gió thực tế, quạt đường kính 5 mét thường phục vụ hiệu quả diện tích khoảng 700–900m², trong khi quạt 7,3 mét có thể phủ tới 1.200–1.500m² trong điều kiện không gian thông thoáng và ít vật cản. Các con số này thay đổi đáng kể khi nhà xưởng có nhiều kệ hàng cao hoặc máy móc chắn dòng khí ngang.

Cánh quạt quạt trần công nghiệp HVLS — Cánh quạt quyết định lưu lượng gió và phạm vi làm mát

4. Mâm trung tâm

Mâm trung tâm, còn gọi là hub, là chi tiết trung gian gắn kết toàn bộ các cánh quạt vào trục đầu ra của cụm truyền động.

Về cấu tạo, mâm trung tâm thường được đúc nguyên khối từ hợp kim nhôm hoặc gia công CNC từ phôi nhôm, thép. Trên mặt mâm có các gờ định vị và cụm lỗ bulong bố trí đối xứng theo số cánh, đảm bảo mỗi cánh được lắp đúng vị trí góc và đúng góc nghiêng thiết kế.

Xét về tải trọng, mâm trung tâm là chi tiết chịu ứng suất tập trung lớn nhất trong toàn bộ cấu tạo quạt HVLS. Khi quạt vận hành, mỗi cánh sinh ra một lực ly tâm hướng ra ngoài cùng một mô-men uốn hướng lên do lực nâng khí động. Toàn bộ các lực này quy tụ về mâm trung tâm và truyền lên trục. Chính vì vậy, bất kỳ vết nứt hay biến dạng nào tại vùng liên kết mâm – cánh đều là dấu hiệu cảnh báo nghiêm trọng.

Trong khâu lắp đặt, lực siết bulong liên kết cánh cần được kiểm soát bằng cờ lê lực theo đúng thông số nhà sản xuất. Siết quá nhẹ khiến mối ghép bị lỏng dần do rung động tích lũy, còn siết quá chặt có thể làm biến dạng lỗ bắt trên cánh nhôm. Sau khoảng 3 đến 6 tháng vận hành đầu tiên, toàn bộ bulong nên được kiểm tra và siết lại một lần.

5. Hệ thống treo và phụ kiện an toàn

Hệ thống treo giữ toàn bộ khối quạt cố định trên kết cấu mái nhà xưởng, đồng thời triệt tiêu dao động phát sinh trong quá trình vận hành.

Một hệ thống treo hoàn chỉnh của quạt HVLS bao gồm các thành phần sau:

Trục treo và mặt bích: Nối cụm động cơ với khung đỡ phía trên, thường có cơ cấu chốt an toàn kép chống tuột.
Khung đỡ và bulong neo: Liên kết trực tiếp vào xà gồ, dầm thép hoặc bản mã chờ sẵn trên kết cấu mái.
Cáp an toàn: Dây cáp thép nối từ thân quạt lên điểm neo độc lập, đóng vai trò lớp bảo vệ dự phòng nếu mối liên kết chính gặp sự cố.
Thanh giằng chống lắc: Các thanh thép tỏa ra từ thân quạt lên kết cấu mái theo nhiều hướng, có nhiệm vụ khóa dao động ngang.

Về yêu cầu kỹ thuật, kết cấu mái tại vị trí treo phải được kiểm tra khả năng chịu tải trước khi lắp đặt. Tải trọng thiết kế không chỉ tính theo khối lượng tĩnh của quạt mà còn phải cộng thêm tải trọng động phát sinh khi quạt khởi động, dừng đột ngột hoặc gặp mất cân bằng.

Riêng thanh giằng chống lắc là chi tiết thường bị cắt giảm để tiết kiệm chi phí lắp đặt, nhưng lại giữ vai trò quan trọng bậc nhất. Khi quạt quay, phản lực xoắn tác động lên điểm treo có xu hướng khiến cả khối quạt lắc lư theo phương ngang. Thanh giằng khóa chuyển động này lại, giữ mặt phẳng quay của cánh luôn song song với sàn và ngăn dao động truyền ngược lên kết cấu mái.

6. Bộ điều khiển biến tần VFD

Bộ điều khiển biến tần VFD điều chỉnh tần số dòng điện cấp cho động cơ, qua đó thay đổi vòng quay của quạt một cách vô cấp và bảo vệ động cơ khỏi các sự cố điện.

Về nguyên lý, biến tần chuyển đổi dòng điện xoay chiều đầu vào thành một chiều rồi tái tạo lại thành dòng xoay chiều có tần số thay đổi được. Do tốc độ động cơ tỷ lệ thuận với tần số dòng điện, việc hạ tần số từ 50Hz xuống các mức thấp hơn sẽ làm quạt quay chậm lại tương ứng mà vẫn giữ được mô-men xoắn cần thiết.

Các chức năng bảo vệ tích hợp trong biến tần bao gồm:

Khởi động mềm: Tăng tần số dần từ 0 lên mức vận hành, giúp cụm cánh nặng khởi động êm, tránh dòng khởi động đột biến gây sụt áp lưới điện xưởng.
Bảo vệ quá dòng và quá tải: Tự động ngắt khi dòng điện vượt ngưỡng, thường xảy ra khi cánh bị vướng vật cản hoặc hộp số kẹt.
Bảo vệ mất pha và lệch pha: Ngăn động cơ 3 pha bị cháy cuộn dây khi lưới điện gặp sự cố.
Bảo vệ quá nhiệt: Giám sát nhiệt độ động cơ và biến tần, giảm tải hoặc dừng thiết bị khi vượt ngưỡng an toàn.

Về hình thức điều khiển, người vận hành có thể lựa chọn bảng điều khiển gắn tường cho từng quạt, điều khiển từ xa bằng remote, hoặc tủ điều khiển trung tâm quản lý đồng thời nhiều quạt trong cùng một khu vực sản xuất.

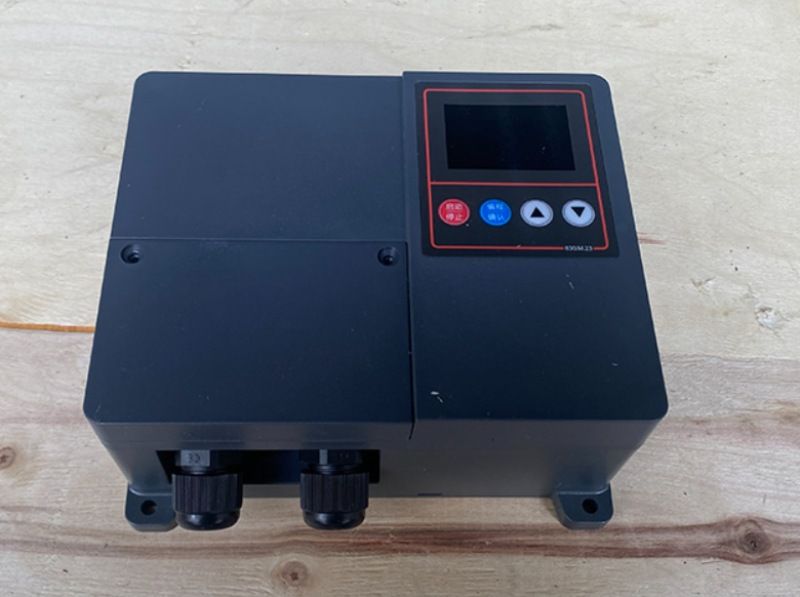

Bộ điều khiển biến tần VFD quạt trần công nghiệp HVLS — Bộ điều khiển biến tần VFD điều chỉnh tốc độ và bảo vệ động cơ

So sánh động cơ PMSM không hộp số và động cơ có hộp số giảm tốc

Động cơ PMSM dẫn động trực tiếp và động cơ kết hợp hộp số giảm tốc khác nhau ở cách tạo ra tốc độ quay thấp, kéo theo khác biệt về độ ồn, chi phí bảo trì, rủi ro vận hành và mức đầu tư ban đầu.

Để lựa chọn đúng cấu hình cho nhà xưởng, cần đặt hai loại động cơ này cạnh nhau trên cùng các tiêu chí kỹ thuật và vận hành. Bảng dưới đây tổng hợp sự khác biệt giữa hai cấu hình theo bảy tiêu chí mà chủ đầu tư thường cân nhắc khi thẩm định báo giá:

Tiêu chí	Động cơ PMSM không hộp số	Động cơ có hộp số giảm tốc
Nguyên lý truyền động	Rotor nối trực tiếp mâm cánh, không qua khâu trung gian	Động cơ quay nhanh, hộp số hạ vòng quay xuống mức vận hành
Độ ồn vận hành	Rất thấp, gần như chỉ còn tiếng gió qua cánh	Cao hơn do tiếng ăn khớp bánh răng, tăng dần theo tuổi thọ hộp số
Hiệu suất điện	Cao hơn, không tổn thất qua bánh răng	Thấp hơn 5–15% tùy kiểu hộp số và tình trạng dầu bôi trơn
Chi phí bảo trì	Thấp, chủ yếu kiểm tra bulong và vệ sinh cánh	Cao hơn, phải thay dầu định kỳ và kiểm tra phớt chặn
Rủi ro rò rỉ dầu	Không có do không dùng dầu bôi trơn	Có, dầu có thể nhỏ xuống dây chuyền sản xuất bên dưới
Chi phí đầu tư ban đầu	Cao hơn do giá nam châm đất hiếm và biến tần chuyên dụng	Thấp hơn, phù hợp ngân sách hạn chế
Số điểm hỏng hóc tiềm ẩn	Ít hơn do lược bỏ hoàn toàn cụm bánh răng	Nhiều hơn, hộp số là điểm hỏng phổ biến nhất

Vật liệu và tiêu chuẩn kỹ thuật của từng bộ phận quyết định độ bền quạt HVLS

Hai chiếc quạt HVLS cùng đường kính, cùng số cánh và cùng công suất động cơ vẫn có thể chênh lệch tuổi thọ tới vài lần, nguyên nhân nằm ở vật liệu chế tạo và tiêu chuẩn gia công của từng bộ phận.

Thực tế này giải thích vì sao báo giá quạt trần HVLS trên thị trường dao động rất rộng dù thông số kỹ thuật ghi trên catalogue gần như giống nhau. Sự chênh lệch không nằm ở sơ đồ cấu tạo mà nằm ở chất lượng vật liệu và độ chính xác gia công của từng chi tiết trong sơ đồ đó.

Hợp kim nhôm 6063 và yêu cầu về độ cứng, độ đảo của cánh quạt

Hợp kim nhôm 6063 được chọn làm vật liệu cánh quạt HVLS nhờ tỷ lệ độ bền trên khối lượng tối ưu và khả năng ép đùn tạo biên dạng khí động phức tạp.

So với thép, nhôm 6063 nhẹ hơn khoảng ba lần ở cùng thể tích. Điều này có ý nghĩa quyết định với cánh quạt dài hơn 3 mét tính từ tâm, bởi khối lượng cánh ảnh hưởng trực tiếp tới mô-men quán tính khi khởi động, tải trọng ly tâm tác động lên mâm trung tâm và tổng tải trọng treo lên kết cấu mái. Bên cạnh đó, công nghệ ép đùn cho phép tạo ra tiết diện rỗng có gân gia cường bên trong, giúp cánh đạt độ cứng chống võng mà không cần tăng khối lượng.

Một yêu cầu kỹ thuật ít được nhắc tới nhưng ảnh hưởng lớn tới tuổi thọ là sai số cân bằng giữa các cánh. Các cánh trong cùng một bộ phải có khối lượng và biên dạng đồng nhất trong dung sai cho phép. Nếu chênh lệch vượt ngưỡng, quạt sẽ phát sinh rung động chu kỳ ngay từ những vòng quay đầu tiên. Rung động này không chỉ gây tiếng ồn mà còn làm lỏng dần bulong liên kết, mỏi vật liệu tại chân cánh và truyền dao động lên kết cấu mái.

Tương tự, độ đảo của mặt phẳng quay cũng cần nằm trong dung sai. Khi lắp đặt xong, đầu các cánh phải nằm trên cùng một mặt phẳng song song với sàn. Sai lệch độ cao giữa các đầu cánh là dấu hiệu của biến dạng cánh, mâm trung tâm không phẳng hoặc trục treo bị nghiêng.

Kết cấu thép mạ kẽm và hệ số an toàn của cụm treo

Cụm treo quạt HVLS sử dụng thép kết cấu được xử lý bề mặt chống ăn mòn, với hệ số an toàn thiết kế cao hơn nhiều lần so với khối lượng thực tế của thiết bị.

Về xử lý bề mặt, phương pháp mạ kẽm nhúng nóng được ưu tiên cho khung đỡ, trục treo và các chi tiết liên kết. Lớp kẽm nhúng nóng bám dày và phủ kín cả những vị trí khuất mà sơn tĩnh điện khó tiếp cận, giữ được khả năng bảo vệ ngay cả khi bề mặt bị trầy xước trong quá trình lắp đặt. Yêu cầu này đặc biệt quan trọng với nhà xưởng có độ ẩm cao hoặc gần biển, nơi kết cấu thép trần không được bảo vệ có thể xuất hiện gỉ sét chỉ sau một vài mùa mưa.

Về hệ số an toàn, cáp an toàn và các mối liên kết chính cần được thiết kế với khả năng chịu tải lớn hơn nhiều lần khối lượng quạt. Nguyên tắc này xuất phát từ đặc thù rủi ro của thiết bị treo trên đầu người lao động: tải trọng thực tế mà cụm treo phải chịu không chỉ là khối lượng tĩnh mà còn bao gồm tải trọng động khi khởi động, lực xung khi dừng khẩn cấp và lực quán tính nếu xảy ra mất cân bằng đột ngột.

Ngoài ra, vật liệu bulong neo cần tương thích với vật liệu kết cấu mái để tránh hiện tượng ăn mòn điện hóa tại điểm tiếp xúc giữa hai kim loại khác nhau. Đây là lỗi kỹ thuật thường gặp khi lắp quạt lên kết cấu nhôm hoặc mái tôn phủ hợp kim.

Vì sao quạt trần công nghiệp HVLS không bắt buộc phải trang bị hộp số giảm tốc?

Hộp số giảm tốc không phải là bộ phận bắt buộc trong cấu tạo quạt trần công nghiệp HVLS, bởi động cơ PMSM có mô-men xoắn cao đủ khả năng dẫn động trực tiếp cụm cánh mà không cần khâu giảm tốc trung gian.

Vấn đề then chốt nằm ở chỗ hộp số vốn chỉ sinh ra để giải quyết một bài toán cụ thể: động cơ không đồng bộ 3 pha truyền thống buộc phải quay ở tốc độ định mức khoảng 1.400 vòng/phút, quá nhanh so với mức 40–70 vòng/phút mà quạt HVLS cần. Khi động cơ có thể tạo ra mô-men xoắn lớn ngay tại vòng quay thấp, lý do tồn tại của hộp số cũng không còn.

Động cơ PMSM làm được điều này nhờ rotor gắn nam châm vĩnh cửu đất hiếm. Từ trường mạnh và ổn định của nam châm cho phép động cơ duy trì mô-men xoắn cao ở dải tốc độ rất thấp, điều mà động cơ cảm ứng thông thường không đạt được do phụ thuộc vào hiện tượng cảm ứng điện từ trong rotor lồng sóc.

Việc lược bỏ hộp số mang lại ba thay đổi rõ rệt trong vận hành. Thứ nhất, số điểm hỏng hóc tiềm ẩn giảm đi đáng kể vì cụm bánh răng vốn là chi tiết chịu mài mòn nhiều nhất đã bị loại bỏ. Thứ hai, tiếng ồn cơ khí gần như biến mất, chỉ còn lại tiếng gió qua cánh. Thứ ba, rủi ro rò rỉ dầu bôi trơn xuống khu vực sản xuất bên dưới được triệt tiêu hoàn toàn.

Tuy nhiên, cấu hình không hộp số cũng đi kèm những đánh đổi cần cân nhắc. Chi phí đầu tư ban đầu cao hơn do giá thành nam châm đất hiếm và yêu cầu biến tần chuyên dụng có khả năng điều khiển vector cho động cơ đồng bộ. Khi cần thay thế, linh kiện PMSM cũng ít phổ biến hơn trên thị trường so với động cơ cảm ứng và hộp số tiêu chuẩn.

Cách đọc cấu tạo để chọn quạt trần HVLS phù hợp cho nhà xưởng

Chọn quạt trần công nghiệp nhà xưởng dòng HVLS dựa trên bốn nhóm tiêu chí chuyển hóa trực tiếp từ hiểu biết cấu tạo: đường kính cánh theo diện tích và chiều cao trần, loại động cơ theo yêu cầu độ ồn và bảo trì, cấu hình treo theo kết cấu mái, vật liệu và cấp bảo vệ theo môi trường sản xuất.”

Tiếp theo, bốn nhóm tiêu chí này được triển khai thành các mốc tham chiếu cụ thể, giúp bạn đối chiếu trực tiếp với điều kiện thực tế của nhà xưởng mình:

Chọn đường kính cánh theo diện tích và chiều cao trần

Đường kính cánh là tiêu chí cần xác định đầu tiên vì nó quyết định diện tích phủ gió và từ đó quyết định số lượng quạt cần lắp cho toàn bộ nhà xưởng.

Nguyên tắc chung khi lựa chọn đường kính bao gồm:

Trần cao từ 6 đến 8 mét: Phù hợp với quạt đường kính 3,6 đến 5 mét, phủ hiệu quả khoảng 400–900m² mỗi quạt.
Trần cao từ 8 đến 12 mét: Nên chọn quạt đường kính 5 đến 6,1 mét để cột khí đủ không gian phát triển trước khi chạm sàn.
Trần cao trên 12 mét: Ưu tiên quạt trần công nghiệp 7m hoặc cấu hình 6,1 mét, phủ tới 1.200–1.500m² mỗi quạt trong không gian thoáng.

Khi bố trí nhiều quạt trong cùng một nhà xưởng, khoảng cách giữa các tâm quạt nên đạt khoảng 2 đến 2,5 lần đường kính cánh. Bố trí quá gần khiến các vùng gió triệt tiêu lẫn nhau, còn bố trí quá xa sẽ để lại những khu vực chết không được phủ gió.

Ngoài ra, các con số phủ gió tham chiếu ở trên chỉ đúng với không gian tương đối thoáng. Nhà xưởng có kệ hàng cao, dây chuyền lắp đặt dày đặc hoặc vách ngăn nội bộ sẽ làm dòng gió ngang bị chặn sớm, cần giảm diện tích phủ kỳ vọng hoặc tăng số lượng quạt.

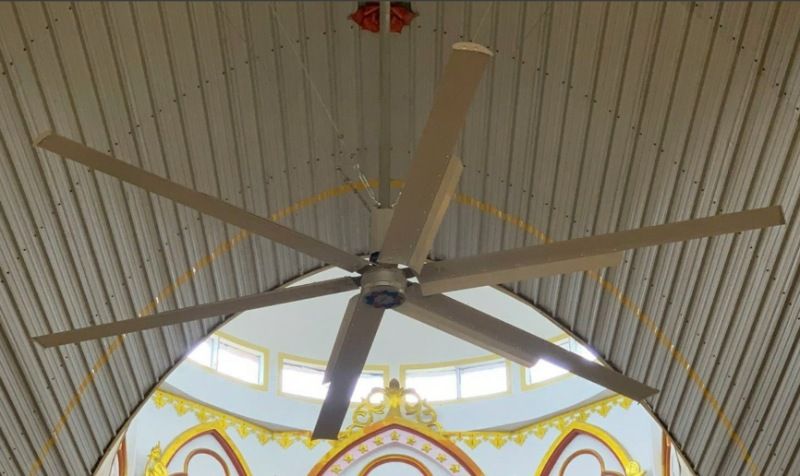

Chọn đường kính cánh theo diện tích và chiều cao trần nhà xưởng — Đường kính cánh là tiêu chí cần xác định

Chọn loại động cơ theo yêu cầu độ ồn và điều kiện bảo trì

Loại động cơ nên được lựa chọn dựa trên hai yếu tố thực tế của nhà xưởng: mức độ nhạy cảm với tiếng ồn và khả năng tiếp cận thiết bị để bảo trì định kỳ.

Cấu hình động cơ PMSM dẫn động trực tiếp là lựa chọn phù hợp trong các trường hợp sau:

Nhà xưởng có yêu cầu về môi trường làm việc yên tĩnh, khu vực có nhân sự làm việc liên tục bên dưới hoặc cần trao đổi thông tin bằng lời nói.
Nhà máy thực phẩm, dược phẩm, điện tử, nơi bất kỳ nguy cơ nhiễm bẩn dầu nào cũng không được chấp nhận.
Kho có trần rất cao hoặc kệ hàng dày đặc, khiến việc đưa xe nâng người lên bảo trì định kỳ tốn kém và làm gián đoạn vận hành.
Đơn vị vận hành ưu tiên tối ưu chi phí dài hạn thay vì chi phí đầu tư ban đầu.

Ngược lại, cấu hình động cơ kết hợp hộp số giảm tốc vẫn phát huy hiệu quả tốt với kho bãi, xưởng cơ khí có nền tiếng ồn sẵn cao, nơi ngân sách đầu tư là ràng buộc chính và đội ngũ bảo trì tại chỗ có thể thực hiện thay dầu định kỳ thuận lợi.

Chọn cấu hình treo theo kết cấu mái và điểm chịu lực

Cấu hình treo phải được xác định sau khi khảo sát thực tế kết cấu mái, bởi mỗi loại kết cấu đòi hỏi một giải pháp liên kết và gia cường khác nhau.

Ba dạng kết cấu mái phổ biến tại nhà xưởng và giải pháp treo tương ứng:

Mái tôn trên hệ xà gồ thép: Cần xác định vị trí xà gồ chính có tiết diện đủ lớn và kiểm tra khả năng chịu tải cục bộ. Với xà gồ mỏng, phải bổ sung dầm phụ hoặc bản mã phân tải sang nhiều xà gồ liền kề thay vì treo tập trung vào một thanh.
Khung kèo không gian: Điểm treo nên đặt tại nút giàn, nơi các thanh giao nhau và có khả năng chịu lực tốt nhất. Tuyệt đối tránh treo vào giữa thanh cánh, vì vị trí này sinh mô-men uốn ngoài thiết kế ban đầu của giàn.
Trần bê tông cốt thép: Sử dụng bulong nở hóa chất hoặc bản mã chờ được đổ sẵn trong bê tông. Cần dò cốt thép trước khi khoan để tránh cắt đứt thép chịu lực của sàn.

Trong mọi trường hợp, cáp an toàn phải được neo vào một điểm độc lập với điểm treo chính. Nếu cả hai cùng neo vào một vị trí, cáp an toàn sẽ mất hoàn toàn ý nghĩa dự phòng khi điểm neo đó gặp sự cố.

Chọn vật liệu và cấp bảo vệ theo đặc thù môi trường sản xuất

Vật liệu chế tạo và cấp bảo vệ của quạt cần được lựa chọn tương thích với điều kiện không khí đặc thù của từng loại nhà xưởng.

Các môi trường sản xuất đòi hỏi yêu cầu riêng về vật liệu bao gồm:

Nhà xưởng nhiều bụi: Cần cấp bảo vệ IP cao cho hộp đấu nối và biến tần, tránh bụi mịn xâm nhập gây chập cháy. Bề mặt cánh nên nhẵn để hạn chế bám bụi, giảm tần suất vệ sinh.
Môi trường độ ẩm cao: Ưu tiên kết cấu treo mạ kẽm nhúng nóng, cánh nhôm xử lý bề mặt kín và tủ điều khiển có gioăng chống ẩm.
Môi trường hơi hóa chất ăn mòn: Bắt buộc dùng cánh xử lý bề mặt chuyên dụng, bulong và chi tiết liên kết bằng inox, tránh hoàn toàn thép trần hoặc thép chỉ sơn phủ.
Kho lạnh và khu vực chênh lệch nhiệt độ lớn: Cần dầu bôi trơn phù hợp dải nhiệt thấp nếu dùng hộp số, đồng thời lưu ý hiện tượng ngưng tụ hơi nước trên bề mặt thiết bị.

Chi tiết cấu tạo khác biệt giữa quạt HVLS cao cấp và quạt HVLS phổ thông

Khác biệt giữa quạt HVLS cao cấp và quạt HVLS phổ thông nằm ở bốn chi tiết cấu tạo bổ sung: winglet đầu cánh, cảm biến gia tốc chống rung, lớp phủ anode chống ăn mòn và khả năng đồng bộ hóa đa quạt.

Những chi tiết này không xuất hiện trong sơ đồ cấu tạo cơ bản nên thường bị bỏ qua khi so sánh báo giá. Thế nhưng, chúng lại là yếu tố quyết định hiệu suất khí động, mức độ an toàn và chi phí vận hành trong suốt vòng đời thiết bị.

Winglet đầu cánh

Winglet là chi tiết uốn cong hoặc gấp khúc ở đầu mút cánh quạt, có nhiệm vụ hạn chế dòng xoáy hình thành tại vị trí này.

Nguyên lý của winglet được vay mượn trực tiếp từ thiết kế cánh máy bay. Khi cánh quạt quay, chênh lệch áp suất giữa mặt trên và mặt dưới khiến không khí có xu hướng tràn vòng qua đầu cánh, tạo thành dòng xoáy cuộn. Dòng xoáy này vừa tiêu tốn năng lượng vô ích, vừa làm giảm lưu lượng gió hữu ích đẩy xuống sàn, đồng thời sinh ra tiếng rít đặc trưng.

Winglet chặn đường tràn của dòng khí tại đầu cánh, buộc không khí phải đi theo biên dạng thiết kế. Kết quả là quạt đạt lưu lượng gió cao hơn ở cùng mức tiêu thụ điện, đồng thời tiếng ồn khí động giảm rõ rệt.

Về cách nhận biết, bạn có thể quan sát trực tiếp đầu cánh khi nghiệm thu sản phẩm. Cánh có winglet sẽ có phần đầu được uốn cong lên hoặc gắn thêm chi tiết định hình, khác với cánh phổ thông cắt phẳng vuông góc.

Cảm biến gia tốc chống rung

Cảm biến gia tốc là chi tiết an toàn tích hợp trong mâm trung tâm hoặc biến tần, liên tục giám sát mức độ rung động của quạt trong quá trình vận hành.

Cơ chế hoạt động của cảm biến dựa trên việc so sánh biên độ rung đo được với ngưỡng an toàn được cài đặt sẵn. Khi biên độ vượt ngưỡng, hệ thống sẽ giảm tốc độ hoặc dừng hẳn quạt và phát tín hiệu cảnh báo tới tủ điều khiển.

Các tình huống thường kích hoạt cơ chế bảo vệ này gồm cánh bị biến dạng do va chạm với xe nâng hoặc vật thể bay, bulong liên kết cánh lỏng dần sau thời gian dài vận hành, hoặc mất cân bằng do bụi bẩn bám không đều trên bề mặt cánh.

Ý nghĩa của chi tiết này trở nên đặc biệt rõ khi xét tới bối cảnh sử dụng: một khối quạt nặng hàng trăm kilogam đang quay ở độ cao hàng chục mét, ngay phía trên khu vực có người lao động và thiết bị sản xuất. Cảm biến gia tốc là lớp phòng vệ phát hiện sớm bất thường trước khi nó phát triển thành sự cố nghiêm trọng.

Lớp phủ anode chống ăn mòn

Anode hóa là phương pháp xử lý bề mặt tạo ra lớp oxit nhôm gắn liền với vật liệu nền, thay thế cho lớp sơn tĩnh điện phủ bên ngoài thông thường.

Khác biệt cơ bản giữa hai phương pháp nằm ở bản chất liên kết. Sơn tĩnh điện là lớp phủ bám trên bề mặt, có thể bong tróc khi va chạm hoặc khi lớp nền bị ăn mòn từ bên dưới. Trong khi đó, lớp oxit anode được hình thành từ chính vật liệu nhôm nền thông qua phản ứng điện hóa, nên không tồn tại ranh giới bong tách và giữ được khả năng bảo vệ ngay cả khi bề mặt bị trầy xước nhẹ.

Các loại nhà xưởng nên ưu tiên cánh quạt xử lý anode bao gồm nhà máy chế biến thủy sản với hơi muối và độ ẩm cao, xưởng xi mạ và dệt nhuộm với hơi axit, kiềm trong không khí, cùng các kho lạnh thường xuyên xảy ra ngưng tụ hơi nước trên bề mặt thiết bị.

Hệ quả nếu bỏ qua yếu tố này thường xuất hiện sau vài năm vận hành. Ăn mòn tấn công trước tiên vào các vị trí liên kết giữa cánh và mâm trung tâm, nơi có khe hở và tích tụ hơi ẩm. Độ bền mối ghép suy giảm âm thầm trong khi bề mặt ngoài của cánh vẫn trông bình thường, tạo ra rủi ro khó lường cho thiết bị treo trên cao.

Khả năng đồng bộ hóa đa quạt

Đồng bộ hóa đa quạt là khả năng điều khiển tập trung nhiều quạt HVLS trong cùng một nhà xưởng theo kịch bản vận hành thống nhất, thay vì chỉnh riêng lẻ từng thiết bị.

Về lợi ích vận hành, giải pháp này giúp trường gió trong toàn bộ nhà xưởng đồng đều thay vì phân mảnh theo từng khu vực. Người quản lý có thể cài đặt kịch bản tốc độ theo từng ca sản xuất, tự động giảm tốc vào giờ nghỉ hoặc tăng tốc khi nhiệt độ ngoài trời vượt ngưỡng. Bên cạnh đó, hệ thống ghi nhận dữ liệu tiêu thụ điện của từng quạt, tạo cơ sở để tối ưu vận hành và phát hiện sớm thiết bị có dấu hiệu bất thường qua chỉ số dòng điện tăng dần.

Về yêu cầu hạ tầng, các quạt cần hỗ trợ chuẩn truyền thông công nghiệp phổ biến để kết nối về tủ điều khiển trung tâm. Với những nhà xưởng đã triển khai hệ thống quản lý tòa nhà BMS, quạt HVLS có thể tích hợp vào hệ thống chung, phối hợp vận hành cùng các thiết bị thông gió, làm mát khác theo dữ liệu cảm biến nhiệt độ và độ ẩm thực tế.
