Hướng dẫn cách tính kích thước ống gió chuẩn kỹ thuật

10/20/2026 Công Nghị NextFan 33 lượt xem

Trong hệ thống điều hòa không khí và thông gió (HVAC), đường ống gió có nhiệm vụ dẫn và phân phối không khí đến các khu vực trong công trình. Việc tính toán diện tích ống gió và lựa chọn kích thước phù hợp đóng vai trò quan trọng trong việc đảm bảo lưu lượng không khí, hạn chế tổn thất áp suất, giảm tiếng ồn và tối ưu điện năng tiêu thụ. Đồng thời, tính toán chính xác còn giúp tiết kiệm vật tư, kiểm soát chi phí sản xuất và thi công.

Trong bài viết này, Nexfan sẽ hướng dẫn chi tiết cách tính diện tích ống gió từ A-Z, bao gồm tính tiết diện ống gió để thiết kế, lựa chọn kích thước và tính diện tích bề mặt ống gió để lập dự toán chi phí chính xác.

Nội Dung Chính

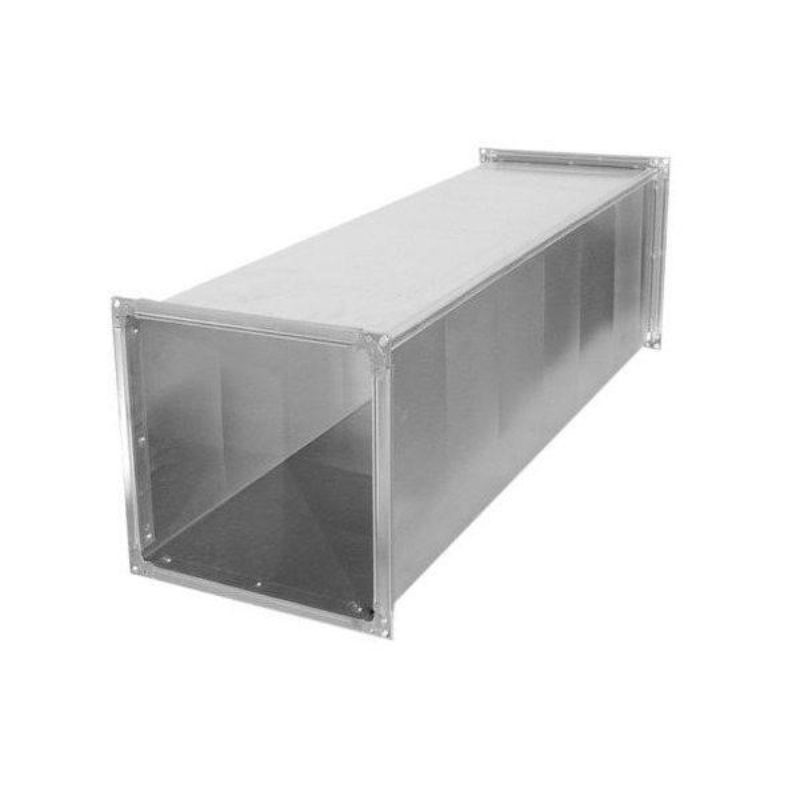

Các thông số quan trọng cần xác định trước khi tính diện tích ống gió

Để tính diện tích ống gió chính xác, cần xác định 3 thông số cơ bản gồm lưu lượng không khí, vận tốc gió và tổn thất áp suất. Đây là những yếu tố ảnh hưởng trực tiếp đến kích thước đường ống, hiệu quả thông gió và khả năng vận hành của hệ thống HVAC.

Lưu lượng không khí (Q)

Lưu lượng không khí (Q) là thể tích không khí đi qua tiết diện ống gió trong một đơn vị thời gian, thường được đo bằng m³/h, m³/s hoặc CFM (Cubic Feet per Minute).

Lưu lượng gió được xác định dựa trên công suất và đặc tính của thiết bị điều hòa như AHU, FCU, máy lạnh giấu trần hoặc nhu cầu trao đổi không khí của từng không gian. Chẳng hạn, nhà xưởng sản xuất thường có yêu cầu lưu lượng thông gió khác với văn phòng, phòng họp hay khu dân cư.

Vận tốc gió (v)

Vận tốc gió (v) là tốc độ di chuyển của không khí bên trong đường ống, được tính bằng m/s. Lựa chọn vận tốc phù hợp giúp hạn chế tiếng ồn, kiểm soát tổn thất áp suất và tối ưu kích thước ống gió.

Dưới đây là các khoảng vận tốc tham khảo thường được sử dụng trong thiết kế hệ thống thông gió:

Vị trí đường ống	Vận tốc gió tham khảo
Đường ống cấp gió chính	5 – 10 m/s
Đường ống nhánh	3 – 5 m/s
Vận tốc không khí tại vùng sử dụng	≤ 2,5 m/s
Đường ống thông gió nhà xưởng	8 – 12 m/s

Lưu ý: Các giá trị trên chỉ mang tính tham khảo, không phải giới hạn áp dụng chung cho mọi hệ thống. Vận tốc tại miệng thổi có thể khác vận tốc trong vùng sử dụng. Khi thiết kế cần căn cứ vào yêu cầu tiếng ồn, tổn thất áp suất và tiêu chuẩn kỹ thuật của công trình.

Tổn thất áp suất (ΔP)

Tổn thất áp suất (ΔP) là mức suy giảm áp suất khi không khí di chuyển qua đường ống do ma sát với thành ống và lực cản tại các phụ kiện như co, cút, van gió hoặc đoạn chuyển tiết diện.

Thông số này đóng vai trò quan trọng trong việc tính toán cột áp quạt, đảm bảo không khí được phân phối đến các vị trí theo yêu cầu thiết kế.

Trong phương pháp thiết kế theo tổn thất ma sát đồng đều, mức 1 Pa/m có thể được sử dụng làm giá trị tham khảo ban đầu. Tuy nhiên, tổn thất áp suất thực tế cần được tính toán theo chiều dài, kích thước, độ nhám đường ống, lưu lượng và các phụ kiện trên tuyến gió.

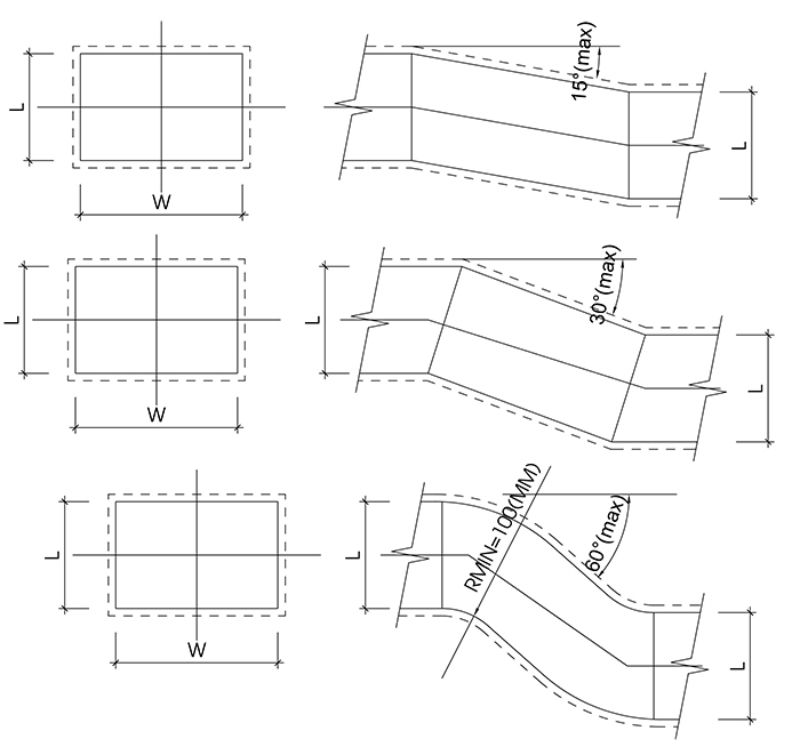

Công thức tính kích thước ống gió bằng phương pháp thủ công

Để tính kích thước ống gió thủ công, cần xác định lưu lượng không khí và vận tốc gió thiết kế. Từ hai thông số này, có thể tính tiết diện cần thiết, sau đó lựa chọn đường kính ống gió tròn hoặc kích thước ống gió vuông, chữ nhật phù hợp.

Công thức tính tiết diện ống gió

Tiết diện lưu thông của ống gió được xác định dựa trên mối quan hệ giữa lưu lượng không khí (Q), vận tốc gió (v) và diện tích tiết diện (A).

Công thức cơ bản:

Q = v × A

Suy ra công thức tính diện tích tiết diện ống gió:

A = Q / v

Trong đó:

A: Diện tích tiết diện ống gió (m²).
Q: Lưu lượng không khí (m³/s).
v: Vận tốc không khí trong ống (m/s).

Lưu ý: Nếu lưu lượng Q được tính bằng m³/h, cần quy đổi về m³/s bằng cách chia cho 3.600. Khi đó, công thức được viết như sau:

A = Q / (3.600 × v)

Việc thống nhất đơn vị đo giúp đảm bảo kết quả tính toán chính xác, tránh lựa chọn sai kích thước đường ống.

Công thức tính kích thước ống gió tròn

Ống gió tròn có đặc tính khí động học tốt, giúp giảm ma sát và tổn thất áp suất so với nhiều cấu hình ống chữ nhật có cùng tiết diện và điều kiện vận hành.

Để xác định đường kính ống gió tròn (D), áp dụng công thức:

D = √(4 × A / π)

Trong đó:

D: Đường kính trong của ống gió (m).
A: Diện tích tiết diện ống gió (m²).
π: Hằng số Pi, xấp xỉ 3,14.

Ví dụ: Với diện tích tiết diện A = 0,07 m², đường kính ống gió được tính như sau:

D = √(4 × 0,07 / 3,14) ≈ 0,299 m = 299 mm.

Như vậy, có thể lựa chọn ống gió tròn D300 (Ø300 mm) để đáp ứng tiết diện tính toán, sau đó kiểm tra lại vận tốc và tổn thất áp suất thực tế.

Công thức tính kích thước ống gió vuông, chữ nhật

Đối với ống gió vuông hoặc chữ nhật, diện tích tiết diện được tính bằng tích của chiều rộng và chiều cao đường ống.

Công thức:

A = a × b

Trong đó:

A: Diện tích tiết diện ống gió (m²).
a: Chiều rộng ống gió (m).
b: Chiều cao ống gió (m).

Khi lựa chọn kích thước, cần chú ý đến tỷ lệ giữa cạnh dài và cạnh ngắn (Aspect Ratio). Tỷ lệ quá lớn có thể làm tăng diện tích vật liệu chế tạo và tổn thất ma sát khi so sánh các ống có cùng tiết diện.

Trong thực tế thiết kế, nên ưu tiên các tỷ lệ sau:

Tỷ lệ 1:1: Ống gió vuông, thuận lợi về diện tích bề mặt so với các ống chữ nhật cùng tiết diện.
Tỷ lệ 2:1 hoặc 3:1: Phù hợp với những khu vực có chiều cao trần hạn chế.
Tỷ lệ 4:1: Có thể cân nhắc khi không gian lắp đặt bị giới hạn, nhưng cần kiểm tra kỹ tổn thất áp suất và kết cấu ống.

Nên ưu tiên tỷ lệ cạnh dài/cạnh ngắn không quá 4:1 khi điều kiện lắp đặt cho phép. Đây là hướng dẫn lựa chọn sơ bộ, không phải giới hạn bắt buộc áp dụng cho mọi hệ thống theo SMACNA hoặc TCVN 5687.

Phương pháp tính kích thước ống gió nhanh bằng phần mềm chuyên dụng

Đối với các hệ thống thông gió quy mô lớn, việc tính toán thủ công thường mất nhiều thời gian và dễ xảy ra sai sót. Vì vậy, các kỹ sư HVAC thường sử dụng phần mềm tính kích thước ống gió chuyên dụng như Duct Sizer và Duct Checker để rút ngắn thời gian thiết kế, kiểm tra vận tốc và tổn thất áp suất trong đường ống.

Tính kích thước ống gió bằng phần mềm Duct Sizer

Duct Sizer là công cụ hỗ trợ tính toán kích thước ống gió được sử dụng phổ biến trong lĩnh vực HVAC. Phần mềm có giao diện trực quan, hỗ trợ hệ đơn vị Metric và US, giúp kỹ sư dễ dàng xác định kích thước đường ống theo yêu cầu thiết kế.

Cách sử dụng:

Nhập thông số: Xác định lưu lượng gió (Q) kết hợp với vận tốc gió (v) hoặc mức tổn thất áp suất ma sát cho phép, chẳng hạn 1 Pa/m.
Tính kích thước ống tròn: Phần mềm hỗ trợ xác định đường kính ống gió phù hợp với các thông số đã nhập.
Quy đổi sang ống chữ nhật: Có thể điều chỉnh kích thước một cạnh theo không gian lắp đặt, ví dụ chiều cao ống 250 mm, để xác định chiều rộng tương ứng.

Sử dụng Duct Sizer giúp tiết kiệm thời gian tính toán, đồng thời hỗ trợ lựa chọn kích thước đường ống phù hợp với lưu lượng và điều kiện vận hành.

Tính kích thước ống gió bằng phần mềm Duct Sizer

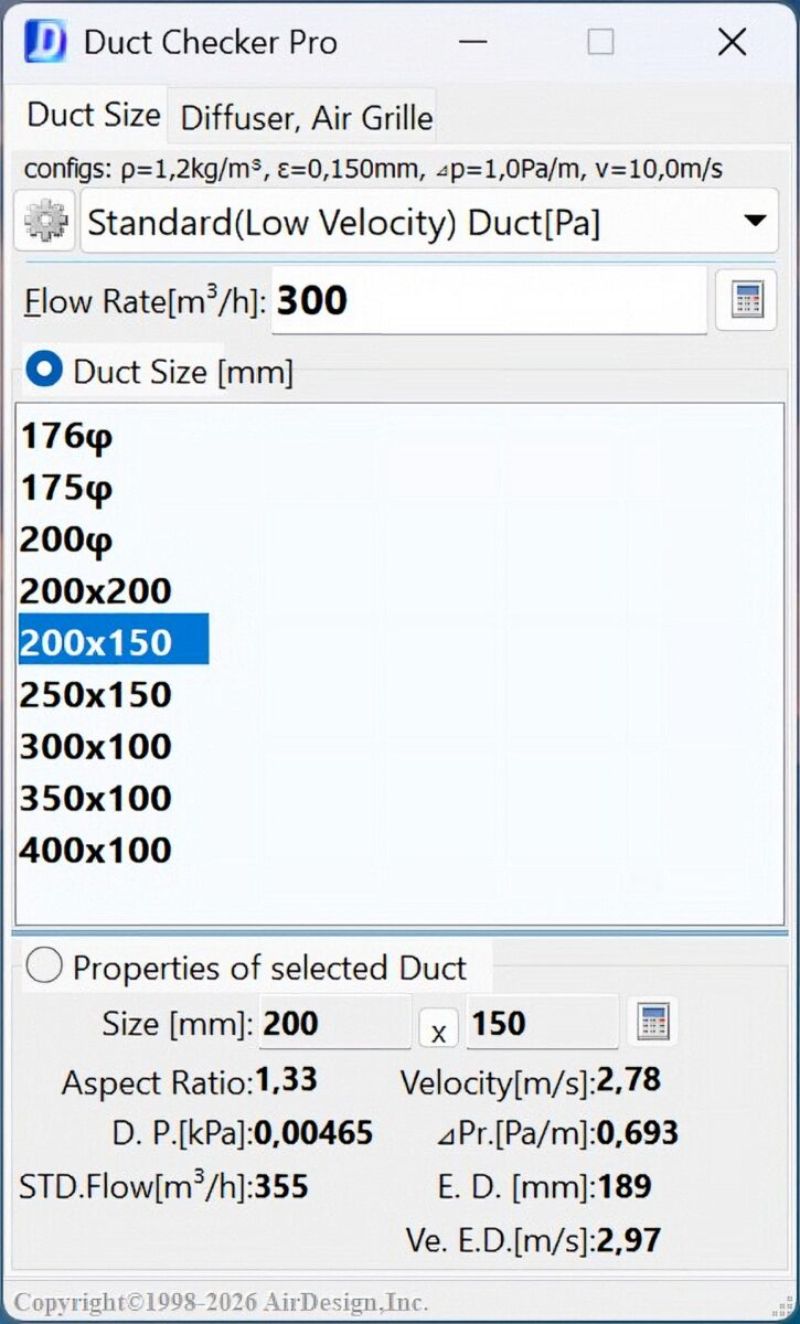

Tính kích thước ống gió bằng phần mềm Duct Checker

Duct Checker là phần mềm hỗ trợ tính toán và kiểm tra kích thước đường ống trong hệ thống thông gió. Công cụ này hữu ích khi cần đánh giá mối quan hệ giữa lưu lượng, vận tốc và tổn thất áp suất của đường ống.

Các tính năng nổi bật:

Tính toán kích thước: Hỗ trợ xác định kích thước ống gió dựa trên lưu lượng và điều kiện thiết kế.
Kiểm tra tổn thất áp suất: Giúp đánh giá sức cản của đường ống để lựa chọn kích thước phù hợp.
Xem xét đặc tính vật liệu: Khi phiên bản phần mềm hỗ trợ, có thể thiết lập các thông số liên quan đến độ nhám hoặc sức cản của vật liệu như tôn mạ kẽm, ống gió mềm và bê tông.

Đặc biệt, ống gió mềm thường có tổn thất áp suất lớn hơn ống tôn trơn do đặc điểm bề mặt và cấu tạo. Vì vậy, việc xác định đúng đặc tính đường ống giúp nâng cao độ chính xác khi thiết kế các tuyến ống nhánh, nhất là hệ thống cấp gió cho FCU âm trần.

Tính kích thước ống gió bằng phần mềm Duct Checker

Cách tính diện tích bề mặt ống gió phục vụ gia công và bóc tách vật tư

Phần này đặc biệt quan trọng dành cho các nhà thầu cơ điện và xưởng gia công. Kích thước cắt ngang (RxC) chỉ để dòng khí chạy qua, còn để báo giá và sản xuất, bạn phải tính được tổng diện tích bề mặt tôn (m²).

Tại sao phải tính diện tích bề mặt?

Tính được mét vuông (m2) ống gió giúp bạn lập dự toán chi phí vật tư (bao nhiêu cuộn tôn, diện tích bảo ôn cách nhiệt cần bọc), cũng như xác định chi phí nhân công lắp đặt.

Công thức tính m2 ống gió vuông (Đoạn thẳng)

Với một đoạn ống gió thẳng hình chữ nhật có chiều Rộng (W), chiều Cao (H) và chiều Dài (L), công thức tính diện tích bề mặt (diện tích xung quanh) là:

S = 2 × (W + H) × L

(Lưu ý: Chuyển đổi toàn bộ W, H, L về cùng đơn vị mét (m) trước khi tính).

Công thức tính m2 ống gió tròn (Đoạn thẳng)

Đối với ống tròn thẳng có đường kính (D) và chiều dài (L), diện tích tôn cần dùng là:

S = π × D × L

Xử lý các phụ kiện phức tạp

Các công thức trên chỉ dùng cho ống thẳng. Đối với các phụ kiện như Co vuông góc, Côn thu (chuyển bậc), ngã ba (Tee), ngã tư (Cross), hình học của chúng rất phức tạp. Trong thực tế sản xuất, người ta sử dụng các phần mềm trải tôn và gia công CAM (như Camduct hoặc Autocad MEP) để tự động tính toán ra m² bề mặt phôi một cách chính xác nhất.

Bảng tra cứu nhanh kích thước ống gió phổ thông

Dưới đây là bảng tham khảo nhanh, giả định chọn tổn thất áp suất cơ bản khoảng 1Pa/m:

Lưu lượng (m3/h)	Vận tốc khoảng (m/s)	Đường kính ống tròn ϕ (mm)	Kích thước ống vuông (RxC) tham khảo (mm)
500	3.5	225	250 x 200
1,000	4.5	300	400 x 200
2,000	5.5	400	500 x 250
5,000	7.0	550	800 x 300
10,000	8.5	700	1000 x 400

(Bảng này chỉ dùng để định lượng nhanh trong quá trình phác thảo khái toán. Khi ra bản vẽ Shop-drawing thi công, bạn bắt buộc phải dùng phần mềm để tinh chỉnh theo mặt bằng thực tế).

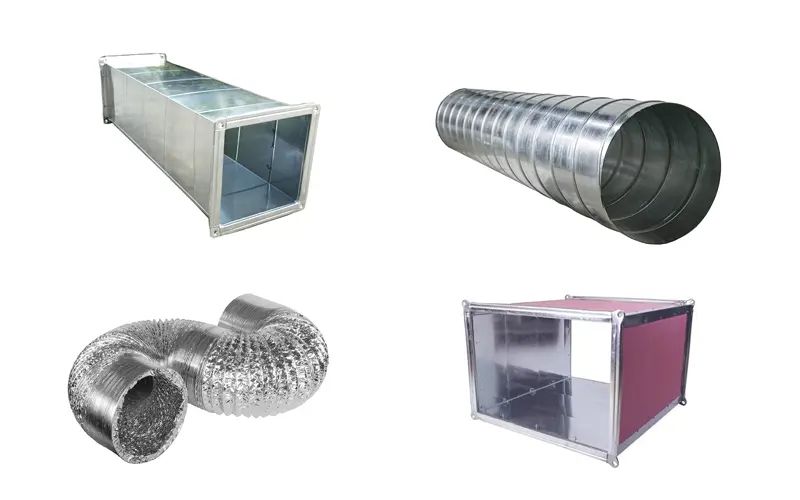

Những lưu ý quan trọng khi thiết kế và lựa chọn ống thông gió

Để hệ thống thông gió hoạt động hiệu quả, ngoài việc tính toán kích thước ống gió chính xác, cần xem xét các yếu tố như phụ kiện đường ống, tiếng ồn và đặc tính vật liệu. Những yếu tố này ảnh hưởng trực tiếp đến tổn thất áp suất, khả năng lưu thông không khí và chi phí vận hành hệ thống.

Ảnh hưởng của các loại phụ kiện

Trong một tuyến ống, các vị trí bẻ góc (Cút cong), chia nhánh (Chạc 3, Y) gây ra hệ số cản cục bộ rất lớn. Nếu tuyến ống của bạn phải bẻ góc quá nhiều do vướng dầm móng, bạn cần tính cộng thêm hệ số sụt áp dự phòng để chọn quạt có cột áp lớn hơn, hoặc tăng nhẹ kích thước ống tại các góc cua để giảm ma sát.

Hạn chế độ ồn (Noise Control)

Tiếng ồn hệ thống HVAC chủ yếu do gió rít qua khe hẹp. Khi thiết kế đoạn ống sát miệng gió (Grille/Diffuser) thổi vào phòng, phải tuyệt đối tuân thủ vận tốc chậm (khoảng 2.5m/s). Nếu thiết bị quạt có công suất lớn, bắt buộc phải thiết kế thêm hộp tiêu âm (Plenum box) lót bông thủy tinh ở đầu ra của máy lạnh hoặc miệng thổi.

Vật liệu và độ nhám bề mặt

Ống inox hoặc nhựa PVC trơn láng sẽ có ma sát thấp, dòng khí đi nhanh hơn. Ngược lại, ống tôn mạ kẽm bọc cách nhiệt, hay tệ hơn là mương xây bằng gạch/bê tông trát xi măng có độ nhám rất cao. Khi dẫn gió qua mương bê tông, kích thước mương phải được thiết kế rộng hơn so với kích thước ống tôn tương đương để bù đắp lại tổn thất áp suất do ma sát.

Việc nắm vững cách tính kích thước ống gió giúp kỹ sư và đơn vị thi công lựa chọn đường ống phù hợp, đảm bảo lưu lượng không khí, hạn chế tổn thất áp suất và tối ưu chi phí vận hành hệ thống HVAC. Tùy theo yêu cầu thực tế, bạn có thể áp dụng công thức tính thủ công hoặc sử dụng phần mềm chuyên dụng để xác định kích thước ống gió tròn, vuông và chữ nhật. Hy vọng những hướng dẫn trong bài viết sẽ giúp bạn tính toán chính xác, lựa chọn vật liệu phù hợp và nâng cao hiệu quả thiết kế, thi công hệ thống thông gió.
