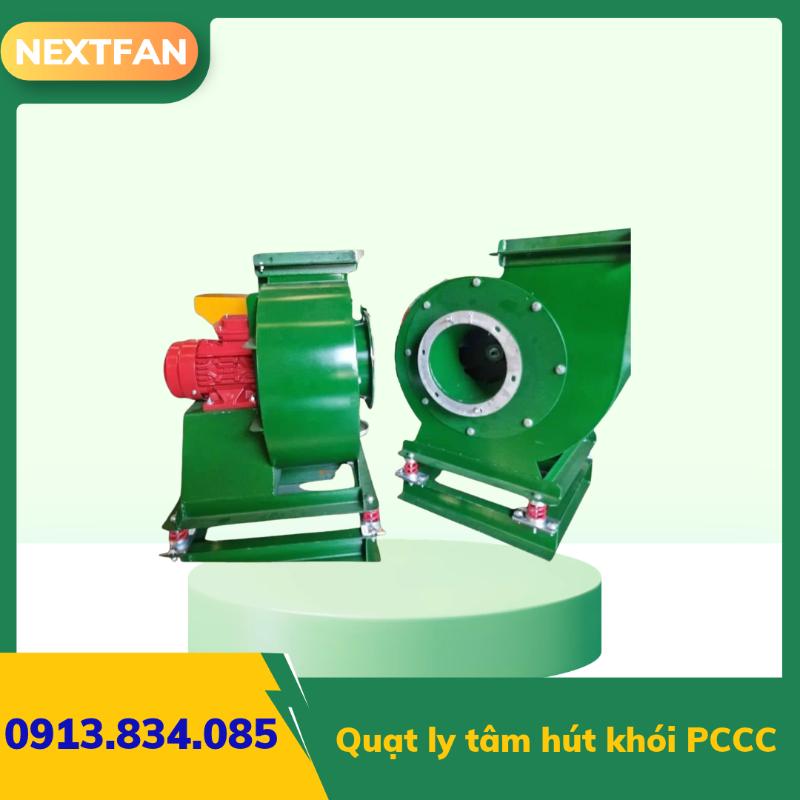

Quạt ly tâm hút khói PCCC

Quạt ly tâm hút khói pccc là gì?

Quạt ly tâm hút khói pccc là loại quạt công nghiệp sử dụng lực ly tâm để hút khói và khí nóng từ khu vực cháy rồi đẩy ra ống thoát hoặc môi trường ngoài.

Chức năng chính

• Hút khói nóng, khí độc (CO, CO2, sản phẩm cháy)
• Tạo áp suất chênh lệch hỗ trợ thang thoát hiểm, hành lang không bị ngập khói
• Bảo vệ kết cấu công trình bằng giảm nhiệt tích tụ
• Tăng tầm nhìn cho lực lượng cứu hỏa

Ứng dụng phổ biến

• Hầm để xe nhiều tầng
• Trung tâm thương mại, siêu thị
• Nhà máy, kho logistics
• Khách sạn, chung cư cao tầng
• Hệ thống hút khói bếp công nghiệp (kết hợp giải pháp tách mỡ)

Cấu tạo quạt ly tâm hút khói pccc

Các bộ phận chính

1. Vỏ quạt (vỏ xoắn): Điều hướng dòng khí ra cửa đẩy.
2. Cánh quạt (impeller): Dạng cong về phía sau hoặc hướng thẳng, thép chịu nhiệt / inox / thép phủ sơn tĩnh điện.
3. Trục và vòng bi: Chịu tải nhiệt cao, bôi trơn đặc biệt.
4. Động cơ: Chịu nhiệt 280°C/2 giờ hoặc 300°C/1 giờ tùy tiêu chuẩn; truyền động trực tiếp hoặc qua gối đỡ + khớp nối.
5. Khung chân đế: Giảm rung, dễ cố định sàn hoặc treo.
6. Cửa vào (inlet) + mặt bích nối ống.
7. Cửa kiểm tra & hộp đấu nối chịu nhiệt.

Vật liệu & hoàn thiện

• Thép CT3 sơn epoxy 2 lớp
• Inox 304 cho môi trường ẩm
• Sơn tĩnh điện màu ghi hoặc đỏ PCCC

Tùy chọn thêm

• Van chặn khói (fire damper)
• Bộ giảm chấn rung cao su hoặc lò xo
• Cảm biến nhiệt relay điều khiển trung tâm BMS

Nguyên lý hoạt động quạt ly tâm hút khói pccc

Không khí (khói) đi vào tâm cánh quạt; dưới tác dụng lực ly tâm được đẩy ra mép ngoài cánh và theo vỏ xoắn chuyển động ra cửa xả. Áp suất tĩnh tạo ra đủ lớn để vượt tổn thất ma sát đường ống dài, co, cút, van.

Lưu ý về hiệu suất

• Hiệu suất phụ thuộc hình dạng cánh
• Tốc độ quay quá cao gây ồn và hao điện
• Cánh bám bụi dầu mỡ làm giảm lưu lượng thực tế

Tiêu chuẩn & quy định liên quan

Một số tiêu chí thường áp dụng

• Chịu nhiệt: 200–280°C trong 60–120 phút (EN 12101-3 hoặc tương đương)
• Mức ồn: Kiểm tra ở khoảng cách 1 m (dB(A))
• Cân bằng động cánh: ISO 1940 G6.3 hoặc tốt hơn
• Cấp bảo vệ motor: IP54 trở lên

Hồ sơ cần có

• Catalogue kỹ thuật
• Bản vẽ lắp đặt
• Chứng nhận xuất xưởng
• Chứng chỉ chịu nhiệt / test report
• Hướng dẫn vận hành & bảo trì

Cách chọn quạt ly tâm hút khói pccc phù hợp

Bước 1: Xác định lưu lượng (Q)

Dựa trên thể tích khu vực và số lần thay đổi không khí/giờ (ACH). Ví dụ hầm xe: 6–10 ACH.

Bước 2: Tính cột áp (Pa)

Cộng tổn thất đường ống: ma sát + cút + van + lưới lọc (nếu có). Dùng phần mềm hoặc bảng tra.

Bước 3: Chọn model trên biểu đồ hiệu suất

Đảm bảo điểm làm việc nằm trong vùng hiệu suất tối ưu (70–85%).

Bước 4: Kiểm tra điều kiện đặc biệt

• Nhiệt độ khói dự kiến
• Thời gian chịu nhiệt yêu cầu
• Không gian lắp đặt: chiều cao, hướng xả

Bước 5: Tối ưu năng lượng

• Biến tần (VFD) cho chế độ thường + chuyển tốc độ cao khi cháy
• Kiểm tra dòng khởi động motor tương thích MCC

Quy trình lắp đặt và vận hành

Lắp đặt

• Cố định chân đế chắc chắn, căn chỉnh đồng tâm trục (nếu truyền động gián tiếp)
• Lắp khớp nối mềm giữa quạt và ống để giảm rung
• Bọc cách nhiệt ống hút khói nếu đi qua khu vực cần bảo vệ
• Đi dây trong ống thép, hộp đấu nối chịu nhiệt

Kiểm tra trước chạy

• Quay tay kiểm tra kẹt cánh
• Siết bulong, cân chỉnh độ rung
• Đo điện áp, pha, chiều quay

Vận hành thử

• Chạy không tải 5–10 phút
• Đo dòng: không vượt quá 90% dòng định mức lúc thử
• Đo độ rung (mm/s) trong giới hạn

Nghiệm thu

• Ký biên bản test lưu lượng (nếu có)
• Bàn giao hồ sơ kỹ thuật & hướng dẫn

Bảo trì và khắc phục sự cố

Lịch bảo trì đề xuất

• Hàng tháng: kiểm tra bụi, siết ốc, test chạy ngắn
• Hàng quý: vệ sinh cánh, đo dòng, kiểm tra rung
• Hàng năm: cân bằng lại cánh (nếu cần), thay mỡ vòng bi chịu nhiệt

Lỗi thường gặp

• Rung mạnh: lệch cân bằng cánh, lỏng bulong, gối đỡ mòn
• Lưu lượng giảm: cánh bám bụi, cản trở trong ống, van kẹt
• Motor quá nhiệt: quá tải do áp tăng, bearing khô mỡ
• Ồn cao: cánh cong, vật lạ, ổ bi hỏng

Khắc phục nhanh

• Ngừng máy, treo biển cảnh báo
• Kiểm tra nguồn điện trước cơ khí
• Ghi log để truy vết khi tái diễn

Báo giá và yếu tố ảnh hưởng

Các yếu tố quyết định giá

• Lưu lượng & cột áp (kích thước impeller)
• Cấp chịu nhiệt (200°C/120 phút hay 280°C/2 giờ)
• Vật liệu (thép thường vs inox)
• Thương hiệu motor (ABB, Siemens, WEG…)
• Phụ kiện: giảm chấn, biến tần, van chặn khói

Tham khảo

• Quạt cỡ nhỏ (3.000–5.000 m3/h): giá thấp hơn
• Quạt trung bình (10.000–30.000 m3/h): phổ biến hầm xe
• Quạt lớn >50.000 m3/h: cần thiết kế riêng

Lưu ý: Liên hệ trực tiếp để nhận báo giá chính xác theo bản vẽ.

Tại sao nên chọn đơn vị uy tín cung cấp quạt ly tâm hút khói pccc

• Đảm bảo chứng chỉ hợp lệ khi thẩm duyệt
• Tối ưu chi phí tổng (CAPEX + OPEX)
• Hỗ trợ thiết kế 3D, triển khai shop drawing
• Bảo hành nhanh, sẵn linh kiện thay thế
• Tư vấn tích hợp hệ thống BMS, báo cháy tự động
