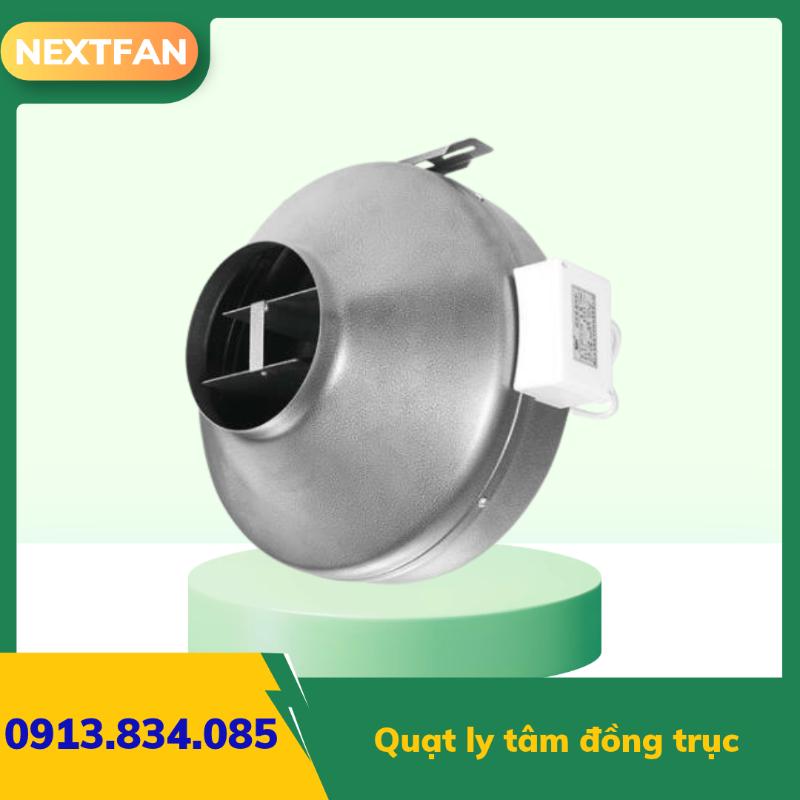

Quạt ly tâm đồng trục

Quạt ly tâm đồng trục là một trong những thiết bị quan trọng trong các hệ thống thông gió và xử lý khí thải công nghiệp. Với thiết kế độc đáo và hiệu suất cao, loại quạt này đang được ứng dụng rộng rãi trong nhiều lĩnh vực. Bài viết này sẽ giúp bạn hiểu rõ hơn về cấu tạo, nguyên lý hoạt động và những ứng dụng thực tế của quạt ly tâm đồng trục.

Quạt ly tâm đồng trục là gì?

Quạt ly tâm đồng trục là dòng quạt thông gió kết hợp giữa nguyên lý tạo áp của cánh quạt ly tâm và thiết kế kết cấu dạng ống thẳng (đồng trục) của quạt hướng trục. Thiết kế này cho phép quạt được lắp đặt trực tiếp trên hệ thống đường ống gió mà vẫn duy trì được cột áp cao đặc trưng của dòng quạt ly tâm.

Cấu tạo quạt ly tâm đồng trục

Cấu tạo của quạt ly tâm đồng trục (quạt hút nối ống) được thiết kế tối ưu để kết hợp sức mạnh đẩy khí của cánh ly tâm và tính nhỏ gọn thẳng hàng của hệ thống ống gió.

Một tổ hợp quạt ly tâm đồng trục hoàn chỉnh bao gồm các bộ phận chính sau:

• Vỏ quạt: Có dạng hình ống trụ tròn hoặc hộp chữ nhật (đối với các model bọc bọt âm tiêu sợi thủy tinh). Vỏ thường được chế tạo từ thép mạ kẽm sơn tĩnh điện hoặc nhựa ABS công nghiệp chịu lực. Khác với quạt ly tâm con sên bẻ hướng gió 90 độ, vỏ bọc này giữ luồng khí đi theo một đường thẳng.

• Guồng cánh: Đây là “trái tim” tạo nên sự khác biệt. Quạt sử dụng biên dạng cánh ly tâm (thường là cánh cong sau – backward curved). Khi quay, lực ly tâm văng không khí ra mép ngoài guồng cánh, tạo ra áp suất tĩnh rất lớn để thắng được lực cản của các hệ thống ống dẫn dài.

• Động cơ: Phần lớn sử dụng động cơ rotor ngoại. Thay vì nằm ngoài vỏ như quạt công nghiệp truyền thống, phần tĩnh được đặt ở giữa, còn phần quay gắn trực tiếp với guồng cánh. Động cơ nằm trọn trên trục dòng khí nên được luồng gió làm mát liên tục, giúp quạt hoạt động bền bỉ và cực kỳ gọn gàng.

• Mặt bích kết nối: Hai đầu quạt được dập sẵn các cổ nối với kích thước tiêu chuẩn (ví dụ: D100, D150, D250, D315…). Kích thước này tương thích hoàn hảo để lồng trực tiếp vào ống gió mềm, ống ruột gà hoặc ống tôn mạ kẽm.

• Van một chiều: Một số dòng quạt dân dụng/thương mại nhỏ được tích hợp thêm lá van mỏng ở ngõ ra. Khi quạt ngừng chạy, trọng lực hoặc lò xo sẽ đóng lá van lại, ngăn mùi, côn trùng hoặc không khí nóng từ ngoài trào ngược vào trong phòng.

• Hộp đấu dây: Gắn kín trên thân ngoài của vỏ quạt, chứa các ngõ đấu điện. Hộp này thường được thiết kế bọc ron cao su chống nước, chống bụi đạt chuẩn IP44 hoặc IP54 để đảm bảo an toàn điện.

• Giá đỡ: Các thanh pát kim loại đi kèm, cho phép kỹ thuật viên dễ dàng bắt vít treo quạt lên trần bê tông, vách tường hoặc giấu kín trong không gian âm trần chật hẹp.

Nguyên lý hoạt động quạt ly tâm đồng trục

Quạt ly tâm đồng trục hoạt động dựa trên một sự kết hợp độc đáo: hút dòng khí vào theo đường thẳng (giống quạt hướng trục) nhưng nén và gia tốc khí bằng lực ly tâm, sau đó nắn luồng khí quay trở lại đường thẳng để đi tiếp vào hệ thống ống gió.

Cụ thể, luồng không khí đi qua quạt sẽ trải qua 4 giai đoạn sau:

1. Hút khí vào: Khi động cơ được cấp điện, guồng cánh quay với tốc độ cao. Sự chênh lệch áp suất kéo luồng không khí đi vào tâm của guồng cánh theo phương thẳng (cùng trục với động cơ và hệ thống ống dẫn).

2.Gia tốc ly tâm: Đây là giai đoạn tạo ra cột áp lớn nhất. Khác với quạt hướng trục (chỉ chém gió đẩy đi thẳng), cánh quạt ly tâm sẽ văng luồng không khí từ tâm ra mép ngoài của lồng quạt. Lực văng ly tâm này làm tăng mạnh cả động năng (vận tốc) và thế năng (áp suất) của dòng khí.

3. Đổi hướng dòng khí: Trong các quạt con sên truyền thống, luồng khí này sẽ bị đẩy ra ngoài theo góc 90 độ. Tuy nhiên, vỏ của quạt ly tâm đồng trục được thiết kế đặc biệt (thường có các cánh hướng dòng tĩnh – stator vanes). Khi dòng khí văng ra vỏ quạt, biên dạng vỏ sẽ bẻ hướng gió đang đi ngang quay trở lại dọc theo trục ống ban đầu một cách mượt mà.

4. Đẩy khí ra: Luồng khí lúc này đã mang áp suất tĩnh rất lớn, tiếp tục di chuyển thẳng thành một luồng xoáy đẩy mạnh vào đường ống gió phía sau. Trong suốt quá trình này, luồng khí sẽ đi qua và làm mát liên tục cho phần động cơ được đặt ở giữa, giúp quạt không bị quá nhiệt khi chạy liên tục 24/7.

Ưu điểm và nhược điểm quạt ly tâm đồng trục

Quạt ly tâm đồng trục mang lại giải pháp cân bằng giữa hiệu suất nén khí và sự tiện lợi trong không gian lắp đặt, nhưng cũng đi kèm một số giới hạn đặc thù về môi trường hoạt động.

Ưu điểm nổi bật

• Cột áp tĩnh rất cao: Nhờ đặc tính của guồng cánh ly tâm, quạt tạo ra lực đẩy mạnh mẽ để luồng khí dễ dàng vượt qua trở lực của hệ thống ống gió dài, nhiều chạc rẽ chữ Y/chữ T, hoặc các màng lọc cản gió (như lọc HEPA, màng than hoạt tính).

• Thiết kế thẳng hàng, tối ưu không gian: Luồng khí đi vào và đi ra trên cùng một trục giúp quạt có kiểu dáng hình ống gọn gàng. Thiết kế này cho phép đấu nối trực tiếp vào đường ống, dễ dàng giấu kín trong các khe trần hẹp mà không cần thi công bệ đỡ cồng kềnh như dòng quạt ly tâm con sên.

• Tản nhiệt động cơ liên tục: Do sử dụng động cơ rotor ngoại đặt ngay giữa lồng quạt, toàn bộ luồng khí lưu thông sẽ trực tiếp làm mát motor. Điều này giúp quạt duy trì hiệu suất ổn định và chạy liên tục nhiều giờ mà không bị quá tải nhiệt.

• Vận hành êm, ít rung lắc: Dòng khí đi thẳng không bị bẻ góc gắt 90 độ giúp giảm thiểu hiện tượng nhiễu động. Nhiều dòng quạt còn được bọc thêm lớp sợi thủy tinh hoặc mút tiêu âm ở vỏ ngoài, cực kỳ phù hợp cho các không gian thương mại yêu cầu độ ồn thấp.

Nhược điểm và hạn chế

• Nhạy cảm với môi trường khí thải khắc nghiệt: Việc đặt motor trực tiếp trên đường đi của luồng khí là một điểm yếu chí mạng nếu ứng dụng sai môi trường. Dòng quạt này không phù hợp cho các hệ thống xử lý khí thải lò hơi, khí chứa hóa chất ăn mòn, bụi đặc, hoặc hơi dầu mỡ bếp công nghiệp dày đặc vì cặn bẩn sẽ bám trực tiếp vào motor gây kẹt và giảm tuổi thọ.

• Bảo trì, vệ sinh phức tạp: Khi cần bảo dưỡng động cơ hoặc vệ sinh cánh quạt bị bám bụi, kỹ thuật viên thường phải ngắt kết nối và tháo toàn bộ cụm quạt ra khỏi đoạn ống gió.

• Chi phí đầu tư ban đầu cao: Cấu tạo kết hợp giữa lồng hướng trục và cánh ly tâm đòi hỏi kỹ thuật chế tạo phức tạp hơn, khiến giá thành của quạt cao hơn đáng kể so với các loại quạt thông gió hướng trục thông thường cùng lưu lượng.

Ứng dụng thực tế của quạt ly tâm đồng trục

Nhờ sự kết hợp hoàn hảo giữa thiết kế nhỏ gọn của ống dẫn thẳng và cột áp khỏe của cánh ly tâm, quạt ly tâm đồng trục (quạt hút nối ống) được ứng dụng rộng rãi trong rất nhiều lĩnh vực, từ dân dụng, thương mại đến công nghiệp nhẹ.

Dưới đây là những ứng dụng thực tế phổ biến nhất:

1. Hệ thống thông gió công nghiệp nhẹ và phòng sạch

Trong lĩnh vực xử lý không khí công nghiệp, quạt ly tâm đồng trục thường được dùng để cấp khí tươi hoặc hút khí thải cho các khu vực nhà xưởng sạch, phòng thí nghiệm, hay xưởng lắp ráp linh kiện điện tử. Cột áp cao của quạt giúp luồng khí dễ dàng đi qua các màng lọc HEPA dày mà không bị suy giảm lưu lượng.

Lưu ý: Đối với các môi trường khắc nghiệt hơn như hệ thống xử lý khí thải lò hơi, xưởng chà nhám nhiều bụi đặc hay khí ăn mòn, dòng quạt này không được sử dụng do động cơ nằm trực tiếp trong luồng gió. Ở các vị trí đó, quạt ly tâm truyền động gián tiếp hoặc quạt ly tâm con sên truyền thống sẽ là lựa chọn bắt buộc.

2. Hệ thống HVAC cho các tòa nhà và trung tâm thương mại

Đây là ứng dụng phổ biến nhất. Dòng quạt này được lắp đặt âm trần để cấp khí tươi hoặc hút khí thải, hút mùi cho các văn phòng, khách sạn, trung tâm thương mại. Do không gian trên trần thạch cao thường rất chật hẹp, thiết kế dạng ống thẳng giúp việc thi công đấu nối trực tiếp vào hệ thống ống gió tôn mạ kẽm hoặc ống gió mềm trở nên dễ dàng và thẩm mỹ.

3. Hút khói, khử mùi cho nhà hàng và bếp ăn thương mại

Trong các không gian bếp có đường ống thoát khí kéo dài, nhiều khúc cua ngoằn ngoèo, quạt ly tâm đồng trục đóng vai trò như một quạt tăng áp hiệu quả. Tuy nhiên, để bảo vệ động cơ, quạt thường được lắp ở đoạn cuối hoặc giữa đường ống, sau khi luồng khí đã đi qua các bẫy mỡ và màng lọc tĩnh điện để hạn chế tối đa dầu mỡ bám vào motor.

4. Thông gió tầng hầm và bãi đỗ xe

Tầng hầm và bãi đỗ xe dưới lòng đất thường tích tụ nồng độ khí CO cao và không khí ngột ngạt. Quạt ly tâm đồng trục được tích hợp vào mạng lưới đường ống gió phức tạp dưới tầng hầm để liên tục hút khí thải độc hại ra ngoài và bơm không khí sạch vào trong, đảm bảo an toàn hô hấp.

5. Ứng dụng trong dân dụng cao cấp

Đối với các căn hộ chung cư cao cấp, biệt thự có diện tích lớn, một chiếc quạt hút gắn tường thông thường không đủ sức hút qua đường ống dài. Quạt ly tâm đồng trục công suất nhỏ (thường bọc thêm vỏ tiêu âm) sẽ được lắp giấu trần để hút hơi ẩm cho chuỗi phòng tắm, hoặc cấp khí tươi đồng bộ cho toàn bộ các phòng ngủ mà không gây ra tiếng ồn khó chịu.

Lưu ý khi lựa chọn quạt ly tâm đồng trục

Để hệ thống thông gió hoạt động đạt hiệu suất cao và đảm bảo tuổi thọ cho thiết bị, việc lựa chọn quạt ly tâm đồng trục cần dựa trên các thông số kỹ thuật và điều kiện thực tế của công trình.

• Tính toán chuẩn xác lưu lượng (m3/h) và cột áp (Pa): Đây là hai thông số quyết định. Lưu lượng gió phải đáp ứng đủ số lần trao đổi khí cần thiết cho thể tích không gian. Đặc biệt, bạn phải tính toán kỹ tổng trở lực của toàn bộ đường ống (chiều dài, số lượng cút vuông góc, lưới lọc, van gió) để chọn cột áp phù hợp. Nếu cột áp quá thấp, gió sẽ không thể đẩy tới cuối đường ống.

• Đánh giá đặc tính môi trường khí hút: Do động cơ nằm trực tiếp trên đường đi của luồng gió, tuyệt đối không chọn dòng quạt này cho các môi trường có nhiệt độ quá cao, hóa chất ăn mòn, hoặc chứa nhiều cặn bẩn. Ví dụ, với các dự án như hệ thống xử lý khí thải lò hơi hay xưởng mộc nhiều bụi đặc, quạt ly tâm đồng trục sẽ nhanh chóng bị kẹt motor hoặc chập cháy. Lúc này, quạt ly tâm truyền động gián tiếp là bắt buộc.

• Kích thước cổ nối và đường ống gió: Quạt thường có các chuẩn đường kính phổ biến như D100, D150, D200, D250, D315. Nên ưu tiên chọn quạt có cổ nối vừa khít với kích thước đường ống gió hiện hữu hoặc thiết kế ban đầu. Hạn chế tối đa việc dùng côn thu ngay sát miệng quạt vì sẽ làm tăng trở lực và gây tiếng ồn khí động học.

• Tiêu chuẩn độ ồn (dB): Mặc dù thiết kế thẳng hàng giúp giảm nhiễu động, quạt vẫn tạo ra tiếng ồn nhất định khi đẩy gió áp lực cao. Nếu lắp đặt âm trần cho văn phòng, khách sạn hay không gian sinh hoạt, hãy ưu tiên các mẫu quạt có vỏ bọc tiêu âm và trang bị thêm ống gió mềm tiêu âm.

• Thiết kế hỗ trợ bảo trì: Do quạt được nối trực tiếp vào giữa đường ống, việc tháo lắp để vệ sinh khá bất tiện. Bạn nên cân nhắc các dòng sản phẩm có thiết kế chốt khóa thông minh. Thiết kế này cho phép kỹ thuật viên chỉ cần bung chốt là có thể nhấc riêng phần thân quạt và động cơ ra để bảo dưỡng mà không cần tháo dỡ toàn bộ mạng lưới ống gió treo trên trần.

• Điện áp và khả năng điều tốc: Xác định rõ công trình sử dụng điện 1 pha (220V) hay 3 pha (380V). Ngoài ra, nếu có nhu cầu thay đổi lưu lượng gió theo từng thời điểm trong ngày, hãy kiểm tra xem quạt có hỗ trợ đấu nối với bộ điều khiển tốc độ vô cấp hay biến tần hay không.

Kết luận

Quạt ly tâm đồng trục là thiết bị không thể thiếu trong các hệ thống thông gió và xử lý khí thải công nghiệp. Với cấu tạo bền bỉ, nguyên lý hoạt động hiệu quả và nhiều ứng dụng thực tế, loại quạt này đang ngày càng được ưa chuộng. Hãy Liên hệ với chúng tôi để được tư vấn 0913.834.085
