Cyclone lọc bụi là thiết bị được sử dụng phổ biến trong hệ thống xử lý khí thải công nghiệp, giúp tách bụi khỏi luồng khí nhờ nguyên lý lực ly tâm. Với cấu tạo đơn giản, khả năng chịu nhiệt và vận hành ổn định, thiết bị này phù hợp với nhiều ngành sản xuất có phát sinh khói bụi. Trong bài viết dưới đây, Nextfan sẽ giúp bạn tìm hiểu chi tiết hệ thống lọc bụi Cyclone là gì, cấu tạo, nguyên lý hoạt động, ưu nhược điểm và các ứng dụng thực tế.

Nội Dung Chính

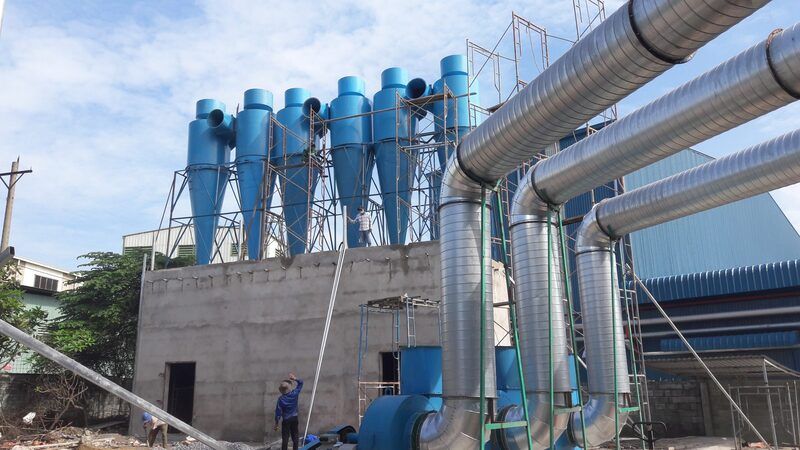

Tìm hiểu về hệ thống lọc bụi Cyclone

Cyclone lọc bụi là thiết bị xử lý bụi công nghiệp hoạt động dựa trên lực ly tâm, có nhiệm vụ tách các hạt rắn ra khỏi dòng khí trước khi khí được đưa sang công đoạn xử lý tiếp theo. Nhờ không sử dụng vật liệu lọc tiêu hao, Cyclone có cấu tạo tương đối đơn giản, dễ vận hành và phù hợp với các hệ thống cần xử lý lưu lượng khí lớn. Khi dòng khí chứa bụi đi vào thân Cyclone theo phương tiếp tuyến, luồng khí sẽ chuyển động xoáy với tốc độ cao. Dưới tác động của lực ly tâm, các hạt bụi có kích thước và khối lượng lớn bị đẩy về phía thành thiết bị, sau đó mất vận tốc và rơi xuống phễu thu bụi. Phần khí sau khi tách bụi tiếp tục chuyển động lên phía trên và thoát ra ngoài qua cửa xả. Trong các hệ thống có lưu lượng khí lớn, Cyclone chùm có thể được sử dụng bằng cách kết hợp nhiều phần tử Cyclone nhỏ trong cùng một cụm thiết bị. Cấu hình này giúp tăng diện tích xử lý và nâng cao khả năng tách bụi, đặc biệt trong hệ thống lò hơi, lò đốt và dây chuyền sản xuất công nghiệp.

Các bộ phận chính tạo nên Cyclone lọc bụi

Một hệ thống Cyclone lọc bụi thường gồm nhiều bộ phận phối hợp để tạo dòng khí xoáy, tách bụi và thu gom lượng bụi sau xử lý. Các thành phần chính gồm:

Cửa khí vào: Đưa dòng khí chứa bụi vào Cyclone theo hướng phù hợp để hình thành chuyển động xoáy.
Thân Cyclone: Là khu vực diễn ra quá trình phân tách. Hình dạng thân thiết bị được thiết kế để duy trì dòng xoáy và tạo điều kiện cho hạt bụi tách khỏi dòng khí.
Phần hình nón: Hướng dòng khí và bụi về phía đáy, đồng thời hỗ trợ quá trình đưa các hạt đã tách vào phễu thu.
Phễu chứa bụi: Tiếp nhận và lưu giữ lượng bụi sau khi tách khỏi dòng khí.
Cửa xả bụi: Kết nối với hệ thống thu gom, giúp đưa bụi ra ngoài mà hạn chế hiện tượng bụi quay ngược vào Cyclone.
Ống thoát khí: Dẫn dòng khí sau phân tách ra khỏi thiết bị để tiếp tục xử lý hoặc thải theo thiết kế của hệ thống.
Quạt hút công nghiệp: Tạo và duy trì lưu lượng, áp suất cần thiết để dòng khí chứa bụi đi qua toàn bộ hệ thống.

Tùy yêu cầu sử dụng, Cyclone có thể được thiết kế đơn hoặc ghép thành hệ thống Cyclone đa phần tử. Việc lựa chọn kích thước, số lượng phần tử và cấu hình thiết bị cần dựa trên lưu lượng khí, đặc tính bụi, nhiệt độ và yêu cầu xử lý thực tế.

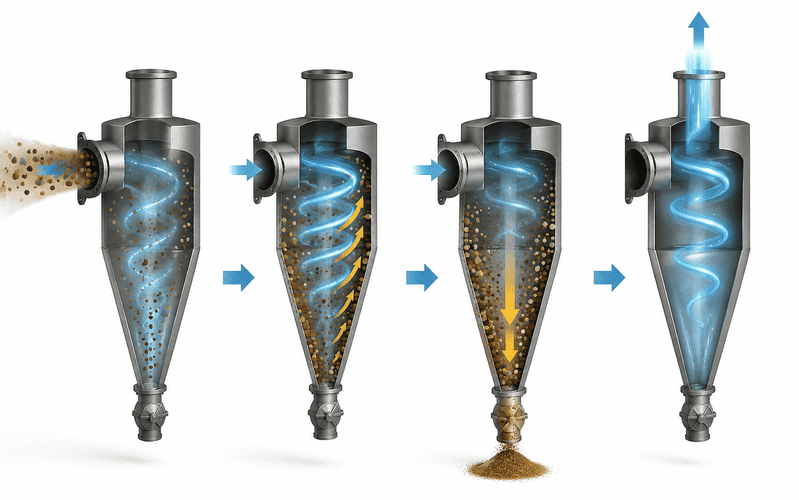

Cyclone lọc bụi vận hành theo cơ chế nào?

Nguyên lý Cyclone lọc bụi dựa chủ yếu vào lực ly tâm, quán tính của hạt bụi và sự chênh lệch chuyển động giữa hạt rắn với dòng khí. Quá trình tách bụi có thể hình dung qua các bước sau:

Dòng khí chứa bụi đi vào Cyclone

Quạt hút đưa dòng khí mang theo bụi vào cửa nạp của thiết bị. Cách bố trí cửa vào khiến dòng khí chuyển động theo phương xoắn ốc bên trong thân Cyclone thay vì đi thẳng qua thiết bị.

Hạt bụi bị đẩy về thành thiết bị

Khi dòng khí xoáy với tốc độ cao, lực ly tâm tác động lên các hạt bụi khiến chúng dịch chuyển ra phía thành Cyclone. Những hạt có kích thước lớn hoặc khối lượng lớn thường dễ bị tách khỏi dòng khí hơn.

Bụi rơi xuống phễu thu

Sau khi tiếp xúc với thành thiết bị, hạt bụi giảm động năng và rơi theo hướng xuống dưới nhờ trọng lực. Bụi được tập trung tại phễu hoặc khoang thu bụi để xả ra ngoài.

Dòng khí sau tách bụi thoát ra ngoài

Sau khi phần lớn hạt bụi được loại khỏi dòng khí, luồng khí tiếp tục chuyển động xoáy theo hướng ngược lên và đi qua ống thoát phía trên. Tùy thiết kế, khí sau Cyclone có thể được đưa sang bộ lọc túi vải, thiết bị lọc bụi khác hoặc công đoạn xử lý khí thải tiếp theo. Như vậy, Cyclone thường đóng vai trò thiết bị tách bụi sơ bộ trong hệ thống xử lý khí. Để đạt mức xử lý phù hợp với từng yêu cầu môi trường, doanh nghiệp cần kết hợp Cyclone với các công nghệ lọc khác nếu dòng khí còn chứa nhiều hạt bụi nhỏ.

Đánh giá khả năng xử lý bụi của Cyclone

Trước khi lựa chọn Cyclone lọc bụi, doanh nghiệp cần xem xét đồng thời hiệu quả phân tách, đặc tính dòng khí, loại bụi và yêu cầu đầu ra. Thiết bị có nhiều ưu điểm về độ bền và khả năng vận hành nhưng vẫn có giới hạn đối với một số loại bụi.

Ưu điểm của Cyclone lọc bụi

Cấu tạo đơn giản: Ít bộ phận phức tạp, thuận tiện cho việc lắp đặt, kiểm tra và bảo dưỡng.
Không cần vật liệu lọc tiêu hao: Cyclone tách bụi bằng lực cơ học nên không phải thay túi hoặc lõi lọc theo chu kỳ như một số thiết bị khác.
Khả năng xử lý lưu lượng khí lớn: Có thể sử dụng trong các dây chuyền công nghiệp với lượng khí cần xử lý đáng kể.
Chịu được môi trường nhiệt độ cao: Phù hợp với nhiều hệ thống khí nóng, đặc biệt khi thiết bị được thiết kế đúng vật liệu và điều kiện vận hành.
Chi phí vận hành tương đối thấp: Hệ thống ít yêu cầu vật tư tiêu hao, góp phần giảm chi phí bảo trì trong quá trình sử dụng.
Thu gom bụi thuận tiện: Bụi được tập trung tại khu vực đáy, thuận lợi cho việc kết nối với thùng chứa hoặc hệ thống xả bụi.

Hạn chế của Cyclone lọc bụi

Bên cạnh những ưu điểm trên, Cyclone không phải giải pháp phù hợp cho mọi loại bụi. Một số hạn chế cần lưu ý gồm:

Hiệu quả với bụi rất mịn có thể thấp: Các hạt có kích thước nhỏ và khối lượng thấp khó chịu tác động ly tâm đủ lớn để tách hoàn toàn khỏi dòng khí.
Không tối ưu với bụi ẩm, dính: Bụi có tính kết dính cao dễ bám lên thành hoặc gây ảnh hưởng đến đường đi của dòng khí.
Cần kiểm soát tốc độ dòng khí: Lưu lượng và vận tốc không phù hợp có thể làm giảm hiệu quả phân tách.
Có thể cần thiết bị xử lý bổ sung: Với hệ thống yêu cầu khí đầu ra sạch cao, Cyclone thường được bố trí ở công đoạn đầu trước các thiết bị lọc hiệu suất cao hơn.

Do đó, hiệu quả thực tế của Cyclone lọc bụi phụ thuộc nhiều vào đặc tính hạt bụi, lưu lượng khí, nhiệt độ, áp suất và cách thiết kế toàn bộ hệ thống chứ không chỉ phụ thuộc vào bản thân thiết bị.

Ứng dụng của Cyclone lọc bụi trong công nghiệp

Nhờ khả năng tách nhanh các hạt bụi tương đối lớn khỏi dòng khí, Cyclone lọc bụi được sử dụng trong nhiều dây chuyền sản xuất. Một số ứng dụng phổ biến gồm:

Hệ thống hút bụi xưởng gỗ: Thu gom mùn cưa, dăm gỗ và các hạt bụi phát sinh trong quá trình cắt, nghiền.
Hệ thống lò hơi: Tách tro, bụi và hạt rắn trong dòng khí nóng trước khi đưa sang công đoạn xử lý tiếp theo.
Nhà máy sản xuất xi măng và vật liệu xây dựng: Hỗ trợ thu gom bụi nguyên liệu, bụi phát sinh trong quá trình nghiền và vận chuyển.
Nhà máy nhiệt điện: Sử dụng trong hệ thống xử lý dòng khí chứa tro và các hạt rắn.
Ngành chế biến thực phẩm: Có thể ứng dụng để phân tách các hạt nguyên liệu hoặc bụi phát sinh trong một số công đoạn sản xuất.
Ngành hóa chất: Hỗ trợ tách các hạt rắn ra khỏi dòng khí trong những quy trình phù hợp với đặc tính vật liệu.
Hệ thống hút bụi công nghiệp: Làm thiết bị tiền xử lý nhằm giảm tải cho các bộ lọc phía sau.

Đối với hệ thống có lưu lượng lớn hoặc yêu cầu tách bụi cao hơn, Cyclone chùm là một phương án đáng cân nhắc. Việc thiết kế cần tính toán đồng bộ giữa Cyclone, đường ống và quạt hút ly tâm để đảm bảo lưu lượng, áp suất và hiệu suất làm việc ổn định.

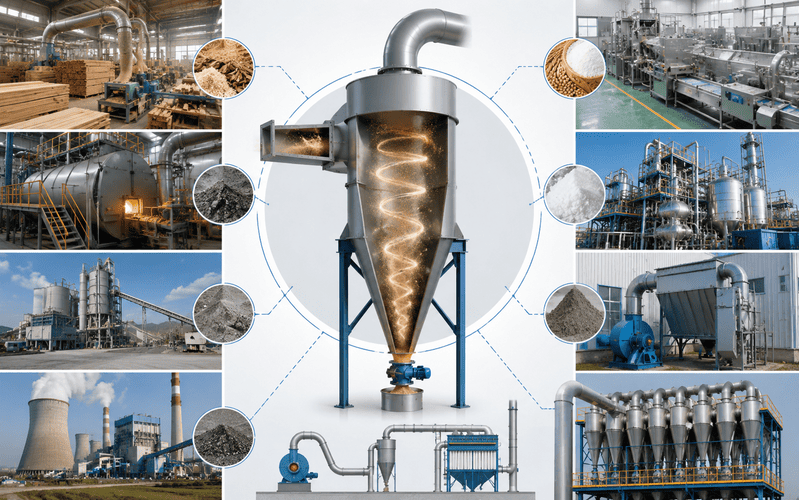

Ứng dụng của Cyclone lọc bụi trong công nghiệp

Tiêu chí lựa chọn Cyclone cho hệ thống xử lý bụi

Để hệ thống xử lý khí thải hoạt động hiệu quả, không nên lựa chọn Cyclone chỉ dựa trên kích thước hoặc công suất danh nghĩa. Doanh nghiệp cần xác định rõ các thông số của dòng khí và loại bụi trước khi thiết kế hoặc lắp đặt. Một số yếu tố quan trọng cần xem xét gồm:

Lưu lượng khí cần xử lý để xác định kích thước và số lượng Cyclone.
Kích thước và nồng độ hạt bụi để đánh giá khả năng phân tách.
Nhiệt độ và tính chất hóa học của khí nhằm lựa chọn vật liệu phù hợp.
Độ ẩm và khả năng kết dính của bụi để hạn chế nguy cơ bám dính, tắc nghẽn.
Tổn thất áp suất của hệ thống để lựa chọn quạt hút có thông số phù hợp.
Yêu cầu chất lượng khí sau xử lý để xác định có cần kết hợp thêm túi lọc, thiết bị lọc tinh hoặc công nghệ xử lý khác hay không.

Một hệ thống Cyclone lọc bụi được thiết kế đúng sẽ giúp giảm tải cho các thiết bị xử lý phía sau, tăng độ ổn định của dây chuyền và hỗ trợ kiểm soát chi phí vận hành. Nếu cần lựa chọn quạt hút, thiết bị thông gió hoặc giải pháp xử lý bụi phù hợp với từng hệ thống, Nextfan có thể tư vấn dựa trên nhu cầu sử dụng và điều kiện vận hành thực tế.
