Quạt hướng trục vuông là thiết bị thông gió công nghiệp sử dụng cánh quay để hút hoặc cấp không khí theo phương dọc trục. Với thiết kế khung vuông, loại quạt này thường được lắp trên tường, vách ngăn hoặc các vị trí có ô chờ tương ứng, phục vụ nhu cầu trao đổi không khí tại nhà xưởng, kho bãi và phòng kỹ thuật.
Để lựa chọn quạt phù hợp, người mua cần xem xét lưu lượng gió, áp suất, công suất động cơ, kích thước lắp đặt và điều kiện vận hành. NextFan hiện cung cấp mẫu quạt hướng trục vuông NFV-350 khung 350×350 mm, phù hợp để tham khảo cho nhu cầu thông gió cục bộ.
Quạt hướng trục vuông là gì?
Quạt hướng trục vuông là thiết bị thông gió có khung hoặc thân dạng hình vuông, bên trong bố trí cụm cánh tạo dòng không khí theo hướng gần song song với trục quay. Khi động cơ hoạt động, cánh quạt tạo ra sự chênh lệch áp suất, giúp không khí di chuyển từ phía hút sang phía xả.
Điểm dễ nhận biết của loại quạt này là thiết kế khung vuông, thuận tiện khi bố trí tại các vị trí lắp đặt có kết cấu tương ứng. Quạt có thể được sử dụng để hút khí ra ngoài hoặc hỗ trợ cấp không khí vào bên trong, tùy theo thiết kế thiết bị và hướng lắp đặt.
Cần phân biệt quạt hướng trục vuông với quạt thông gió vuông nói chung. Hai nhóm có thể giống nhau về hình dạng và mục đích sử dụng, nhưng không nhất thiết có cùng cấu tạo cánh, kiểu truyền động hoặc khả năng tạo áp suất.
Cấu tạo và nguyên lý hoạt động của quạt hướng trục vuông
Quạt hướng trục thân vuông thường gồm các bộ phận chính sau:
- Khung quạt: Là bộ phận bao quanh và cố định các chi tiết, đồng thời tạo bề mặt liên kết với tường, vách hoặc khung đỡ.
- Cánh quạt: Tạo dòng không khí khi quay. Thiết kế cánh ảnh hưởng đến lưu lượng, áp suất và đặc tính vận hành.
- Động cơ: Cung cấp chuyển động quay cho cụm cánh. Công suất và tốc độ phải phù hợp với thiết kế quạt.
- Cơ cấu truyền động: Có thể là trực tiếp hoặc gián tiếp tùy từng dòng sản phẩm.
- Bộ phận bảo vệ và cố định: Có thể bao gồm lưới bảo vệ, cửa chớp và các chi tiết liên kết theo cấu hình.
Nguyên lý hoạt động của quạt dựa trên chuyển động quay của cánh, tạo dòng khí đi qua thiết bị theo hướng dọc trục. Khi lắp đặt, cần xác định đúng chiều hút và xả để không khí lưu chuyển theo phương án thông gió đã thiết kế.
Đối với quạt truyền động trực tiếp, cụm cánh nhận chuyển động trực tiếp từ động cơ. Quạt gián tiếp sử dụng thêm cơ cấu truyền chuyển động, thường là dây đai và puly. Hai cấu hình có đặc điểm bảo dưỡng và phạm vi ứng dụng khác nhau, không có loại nào phù hợp với mọi điều kiện.
Ứng dụng quạt hướng trục vuông trong thực tế
Quạt hướng trục vuông được sử dụng trong những hệ thống cần trao đổi không khí, đặc biệt tại vị trí có thể bố trí đường hút và xả tương đối trực tiếp. Tính phù hợp của từng model phụ thuộc vào lưu lượng yêu cầu, trở lực và môi trường hoạt động.
| Khu vực sử dụng | Vai trò và điều kiện cần xem xét |
|---|---|
| Nhà xưởng sản xuất | Hỗ trợ thải khí nóng và trao đổi không khí khi lưu lượng, áp suất và vị trí lắp đặt phù hợp. |
| Kho hàng | Tăng cường lưu chuyển không khí tại khu vực có đường cấp khí thay thế. |
| Phòng kỹ thuật | Hỗ trợ thông gió và thải nhiệt theo yêu cầu vận hành thiết bị. |
| Khu vực phụ trợ | Hút hoặc cấp khí qua tường, vách tại những vị trí có ô lắp phù hợp. |
| Thay thế quạt cũ | Cần đối chiếu kích thước, điện áp, lưu lượng, áp suất và cách cố định. |
Quạt hướng trục thông thường không phải lựa chọn mặc định cho hệ thống có đường ống dài, nhiều đoạn đổi hướng hoặc trở lực lớn. Trong trường hợp đó, cần kiểm tra đường đặc tính lưu lượng và áp suất của thiết bị.
Với môi trường có hóa chất ăn mòn, nhiệt độ cao, nguy cơ cháy nổ hoặc yêu cầu hút khói sự cố, phải lựa chọn quạt có thiết kế và tài liệu kỹ thuật phù hợp. Không nên sử dụng quạt thông gió thông thường để thay thế thiết bị chuyên dụng.
Những thông số cần quan tâm khi chọn quạt hướng trục vuông
Khi so sánh các dòng quạt hướng trục vuông công nghiệp, người mua nên xem xét thông số theo yêu cầu sử dụng thay vì chỉ dựa vào công suất hoặc kích thước khung.
| Thông số | Ý nghĩa khi lựa chọn |
|---|---|
| Lưu lượng gió (m³/h) | Cho biết lượng không khí quạt có thể vận chuyển theo điều kiện xác định. |
| Áp suất tĩnh (Pa) | Liên quan đến khả năng đáp ứng trở lực của hệ thống thông gió. |
| Kích thước khung (mm) | Ảnh hưởng đến khả năng lắp vừa ô chờ hoặc kết cấu khung đỡ. |
| Công suất (kW) | Cho biết công suất định mức của động cơ theo thông số công bố. |
| Điện áp và tần số | Phải tương thích với nguồn điện tại nơi sử dụng. |
| Kiểu truyền động | Ảnh hưởng đến kết cấu quạt, bố trí động cơ và công tác bảo dưỡng. |
| Vật liệu | Cần phù hợp với độ ẩm, bụi và tính chất môi trường. |
Điểm quan trọng: Lưu lượng gió công bố không đồng nghĩa với lưu lượng thực tế khi quạt được lắp vào hệ thống. Lưới chắn, cửa chớp, đường ống và các vật cản đều có thể làm tăng trở lực, khiến điểm làm việc thay đổi.
Ngoài ra, kích thước khung vuông không phải đường kính cánh. Khi mua quạt thay thế, cần kiểm tra bản vẽ kích thước thay vì chỉ so sánh tên sản phẩm.

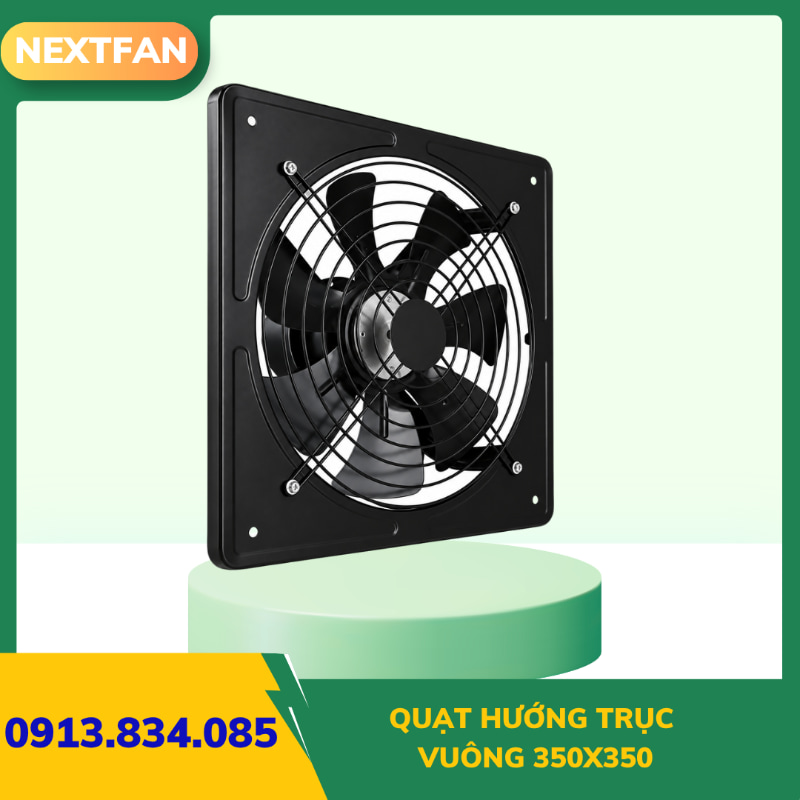

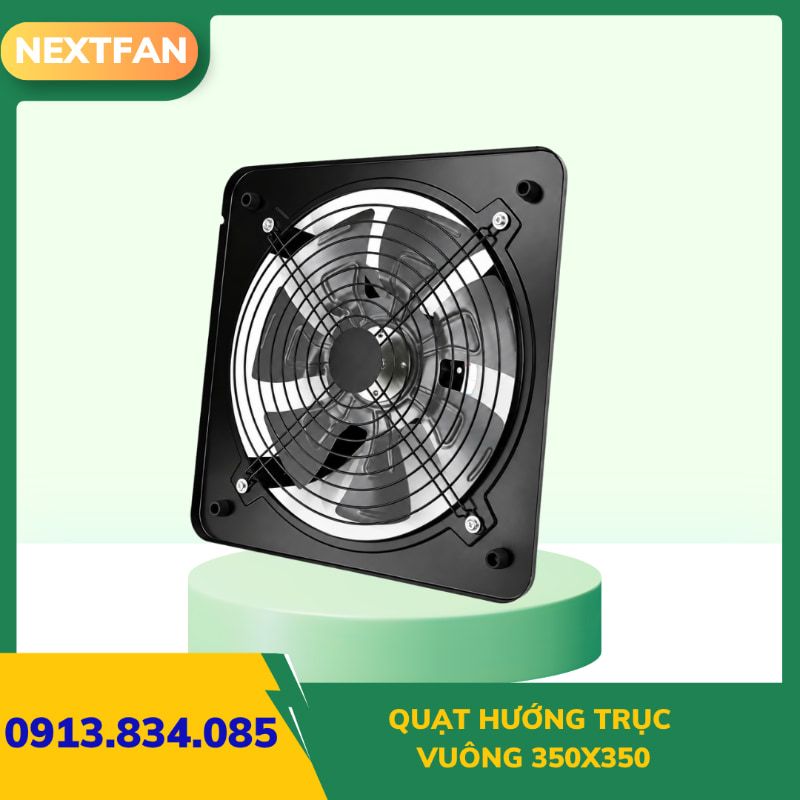

Quạt hướng trục vuông NFV-350 của NextFan
NFV-350 là mẫu quạt hướng trục khung vuông được NextFan cung cấp cho nhu cầu thông gió cục bộ. Sản phẩm sử dụng cơ cấu truyền động trực tiếp, có kích thước khung danh nghĩa 350×350 mm và nguồn điện công bố 220V/50Hz.
Thông số kỹ thuật của mẫu quạt:
| Thông số | Giá trị |
|---|---|
| Tên sản phẩm | Quạt hướng trục vuông 350×350 |
| Thương hiệu | NextFan |
| Model | NFV-350 |
| Kích thước khung | 350 × 350 mm |
| Công suất | 0,12 kW |
| Điện áp | 220V/50Hz |
| Kiểu truyền động | Trực tiếp |
| Tốc độ quay | 1.400 vòng/phút |
| Lưu lượng gió công bố | 1.600 m³/h |
| Vật liệu được liệt kê | Inox, tôn mạ kẽm |
| Xuất xứ | Việt Nam |
| Bảo hành | 12 tháng |
Với kích thước 350×350 mm, NFV-350 là một lựa chọn để xem xét tại các vị trí lắp quạt khung vuông cỡ nhỏ. Khả năng đáp ứng nhu cầu thông gió cần được đối chiếu theo lưu lượng thực tế và trở lực của hệ thống.
Mức lưu lượng 1.600 m³/h là thông số được công bố cho sản phẩm, không phải lưu lượng được bảo đảm tại mọi điều kiện vận hành. Khi sử dụng lưới chắn, cửa chớp hoặc hệ thống đường gió có trở lực đáng kể, cần kiểm tra đặc tính làm việc của quạt.
Người mua cũng nên xác định vật liệu cụ thể của khung, cánh và các bộ phận liên quan theo cấu hình được cung cấp, thay vì mặc định mọi chi tiết đều làm bằng cùng một vật liệu.
Cách chọn quạt hướng trục vuông phù hợp nhu cầu
Chọn quạt đúng cần kết hợp ba yếu tố: lưu lượng thông gió, khả năng lắp đặt và điều kiện vận hành. Một thiết bị có kích thước phù hợp nhưng không đáp ứng áp suất hoặc lưu lượng yêu cầu vẫn có thể hoạt động không hiệu quả.
Tính lưu lượng gió cần thiết
Với những không gian được thiết kế thông gió theo số lần trao đổi không khí, có thể ước tính lưu lượng ban đầu bằng công thức:
Q = V × n
Trong đó:
- Q: Lưu lượng không khí yêu cầu, đơn vị m³/h.
- V: Thể tích không gian, đơn vị m³.
- n: Số lần trao đổi không khí trong một giờ, được xác định theo công năng và yêu cầu thiết kế.
Chẳng hạn, một không gian có thể tích 90 m³, nếu phương án thiết kế yêu cầu 8 lần trao đổi không khí mỗi giờ thì lưu lượng tính toán ban đầu là 720 m³/h.
Ví dụ này chỉ minh họa cách tính, không phải mức trao đổi khí áp dụng cho mọi công trình. Với không gian có nguồn nhiệt lớn, khí thải hoặc yêu cầu kiểm soát chất lượng không khí riêng, cần đánh giá theo điều kiện thực tế.
Sau khi xác định lưu lượng yêu cầu, phải đối chiếu với đường đặc tính của quạt tại mức áp suất tương ứng. Không nên lấy lưu lượng danh định chia trực tiếp cho nhu cầu sử dụng để xác định số lượng quạt.
Kiểm tra kích thước và vị trí lắp đặt
Đối với quạt hướng trục vuông gắn tường, kích thước danh nghĩa chỉ giúp nhận diện sơ bộ. Trước khi mua hoặc thay thế thiết bị, cần kiểm tra:
- Kích thước ô chờ: Đo chiều rộng, chiều cao và đối chiếu với kích thước ngoài của khung quạt.
- Chiều sâu thân: Bảo đảm có đủ không gian cho động cơ, cụm cánh và các chi tiết lắp đặt.
- Vị trí bắt vít: Kiểm tra sự tương thích với khung đỡ hoặc kết cấu tường.
- Hướng hút và xả: Bố trí theo phương án thông gió, tránh lắp ngược chiều dòng khí yêu cầu.
- Khoảng trống đường gió: Hạn chế vật cản gần miệng hút và xả làm ảnh hưởng đến hiệu quả hoạt động.
Nếu thay quạt cũ, nên đối chiếu bản vẽ của thiết bị mới với kích thước đo thực tế, đồng thời kiểm tra nguồn điện và thông số vận hành của quạt đang sử dụng.
Đánh giá trở lực và điều kiện sử dụng
Trở lực của hệ thống ảnh hưởng trực tiếp đến điểm làm việc của quạt. Những chi tiết như lưới bảo vệ, cửa chớp, đường ống và các đoạn đổi hướng đều có thể tạo tổn thất áp suất.
| Điều kiện lắp đặt | Hướng lựa chọn |
|---|---|
| Thông gió trực tiếp qua tường | Đối chiếu lưu lượng, áp suất, ô lắp và khả năng cấp khí bù. |
| Đường ống dài hoặc nhiều vật cản | Tính trở lực và lựa chọn quạt theo điểm làm việc thực tế. |
| Môi trường ẩm hoặc có tác nhân ăn mòn | Kiểm tra vật liệu, cấp bảo vệ và giới hạn vận hành. |
| Khu vực yêu cầu độ ồn thấp | Đối chiếu thông số tiếng ồn theo điều kiện vận hành. |
| Hệ thống hút khói sự cố | Chỉ sử dụng thiết bị được thiết kế và chứng minh đáp ứng yêu cầu chuyên dụng. |
Động cơ và nguồn điện cũng phải tương thích. Quá trình đấu nối, lắp đặt và kiểm tra an toàn cần được thực hiện bởi người có chuyên môn. Trước khi vệ sinh hoặc bảo dưỡng, phải ngắt nguồn điện và bảo đảm cụm cánh đã dừng hoàn toàn.
Giá quạt hướng trục vuông và thông tin mua hàng
Giá quạt hướng trục vuông phụ thuộc vào loại quạt, kích thước, cấu hình động cơ, vật liệu và điều kiện cung cấp. Vì vậy, khi so sánh các sản phẩm, cần đặt thông số kỹ thuật và các điều kiện mua hàng trên cùng cơ sở.
Giá quạt hướng trục vuông 350×350 NFV-350 tại Nextfan là 850.000 vnđ
Để trao đổi về mẫu quạt hướng trục vuông NFV-350, khách hàng nên chuẩn bị:
- Số lượng sản phẩm cần mua.
- Kích thước ô lắp hoặc thông tin quạt cần thay thế.
- Nhu cầu lưu lượng gió và điều kiện thông gió thực tế.
- Nguồn điện tại vị trí sử dụng.
- Yêu cầu về vật liệu, phụ kiện và điều kiện lắp đặt.
Nextfan cung cấp quạt hướng trục vuông NFV-350 với thông số kỹ thuật được công bố cho từng model. Khách hàng có thể liên hệ 0913.834.085 để trao đổi yêu cầu sử dụng và nhận thông tin báo giá.
Lựa chọn quạt hướng trục vuông phù hợp cần dựa trên khả năng đáp ứng lưu lượng, áp suất và điều kiện lắp đặt, thay vì chỉ so sánh giá hoặc công suất động cơ. Việc xác định đúng những yếu tố này trước khi mua sẽ giúp hạn chế rủi ro chọn sai thiết bị.
