Hệ thống xử lý khí thải lò hơi giúp thu gom và kiểm soát bụi, khí axit cùng các chất ô nhiễm phát sinh trong quá trình đốt nhiên liệu. Một hệ thống có thể gồm cyclone, bộ lọc bụi, tháp hấp thụ, quạt hút ly tâm, đường ống và ống khói. Tuy nhiên, không phải lò hơi nào cũng sử dụng đủ những thiết bị này.
Để chọn đúng phương án, doanh nghiệp cần xác định nhiên liệu đốt, công suất lò, lưu lượng và nhiệt độ khí thải, chất ô nhiễm cần xử lý cùng yêu cầu đầu ra. Nextfan cung cấp giải pháp tư vấn, thiết kế và triển khai hệ thống theo đặc điểm nguồn thải, thay vì áp dụng một cấu hình cố định cho mọi nhà máy.
Khí thải lò hơi là gì?
Khí thải lò hơi là hỗn hợp các chất khí và hạt rắn sinh ra từ quá trình đốt cháy nhiên liệu (than, củi, trấu, dầu, khí gas…) trong buồng đốt để cung cấp nhiệt năng làm hóa hơi nước.
Đặc tính và nồng độ chất ô nhiễm của khí thải phụ thuộc trực tiếp vào loại nhiên liệu được sử dụng, quá trình cháy và cấu tạo buồng đốt.
Thành phần chính trong khí thải lò hơi:
- Bụi và tro bay (Particulate Matter): Gồm các hạt rắn vô cơ, muội than chưa cháy hết. Thành phần này đặc biệt cao ở các lò đốt nhiên liệu rắn.
- Các oxit lưu huỳnh (SOx): Chủ yếu là SO2 và một phần nhỏ SO3, sinh ra do thành phần lưu huỳnh có lẫn trong nhiên liệu (phổ biến nhất ở than đá và dầu FO).
- Các oxit nitơ (NOx): Gồm NO và NO2, hình thành do phản ứng giữa nitơ và oxy trong không khí ở điều kiện nhiệt độ rất cao của buồng đốt.
- Khí CO và CO2: CO2 là sản phẩm tất yếu của quá trình cháy hoàn toàn, trong khi khí độc CO sinh ra khi nhiên liệu cháy không hoàn toàn do thiếu oxy.
Đặc điểm khí thải theo loại nhiên liệu:
- Lò hơi đốt than: Khí thải có mức độ ô nhiễm nặng nhất với hàm lượng bụi mịn, khí SO2, CO và NOx rất cao.
- Lò hơi đốt dầu (FO, DO): Hàm lượng SOx rất cao (đặc biệt là dầu FO), kèm theo nhiều muội than sinh ra do các hydrocacbon nặng cháy dở.
- Lò hơi đốt sinh khối (Biomass/củi/trấu): Lượng khí SOx và NOx thấp hơn nhiều so với than đá, tuy nhiên lượng bụi mịn, tro bay và khói đen lại rất lớn.
- Lò hơi đốt khí (CNG, LPG, Biogas): Được xem là loại khí thải sạch nhất. Thành phần chủ yếu là CO2 và hơi nước, có một lượng nhỏ NOx nhưng gần như không có bụi và SOx.
Các thành phần ô nhiễm này, đặc biệt là SOx, NOx và bụi mịn, là nguyên nhân chính gây ra mưa axit và các bệnh lý hô hấp. Do đó, các hệ thống lò hơi công nghiệp bắt buộc phải trang bị hệ thống xử lý khí thải (như tháp hấp thụ, lọc bụi túi vải, cyclone, lọc bụi tĩnh điện) để đảm bảo khí thải đạt QCVN 19:2009/BTNMT trước khi xả ra môi trường.
Hệ thống xử lý khí thải lò hơi cần xử lý những gì?
Thành phần khí thải thay đổi theo nhiên liệu và điều kiện vận hành. Lò đốt than, củi, trấu hay sinh khối thường phát sinh bụi và tro bay khí từ lò đốt dầu hoặc khí lại có đặc điểm khác. Bên cạnh bụi, cần xem xét SO2, NOx, CO và những chất ô nhiễm liên quan đến loại nhiên liệu thực tế.
| Thành phần | Nguồn hình thành | Hướng kiểm soát |
|---|---|---|
| Bụi, tro bay | Hạt rắn cuốn theo khí cháy, đáng chú ý với nhiên liệu rắn | Cyclone, lọc túi vải hoặc công nghệ thu bụi phù hợp |
| SO2 | Lưu huỳnh có trong nhiên liệu bị oxy hóa | Kiểm soát nhiên liệu, hấp thụ khí axit khi cần |
| NOx | Hình thành trong quá trình cháy, chịu ảnh hưởng bởi nhiệt độ và điều kiện đốt | Kiểm soát cháy hoặc công nghệ giảm NOx chuyên biệt |
| CO | Quá trình cháy không hoàn toàn | Điều chỉnh cấp không khí, phối trộn và chế độ cháy |
Xử lý bụi không đồng nghĩa với xử lý mọi chất ô nhiễm trong khí thải. Cyclone chủ yếu tách hạt rắn tháp hấp thụ phù hợp với một số chất ô nhiễm dạng khí còn NOx thường đòi hỏi giải pháp khác. Vì vậy, lựa chọn công nghệ phải bắt đầu từ kết quả đánh giá nguồn khí, không bắt đầu từ danh sách thiết bị.
Cấu tạo và chức năng của các thiết bị chính

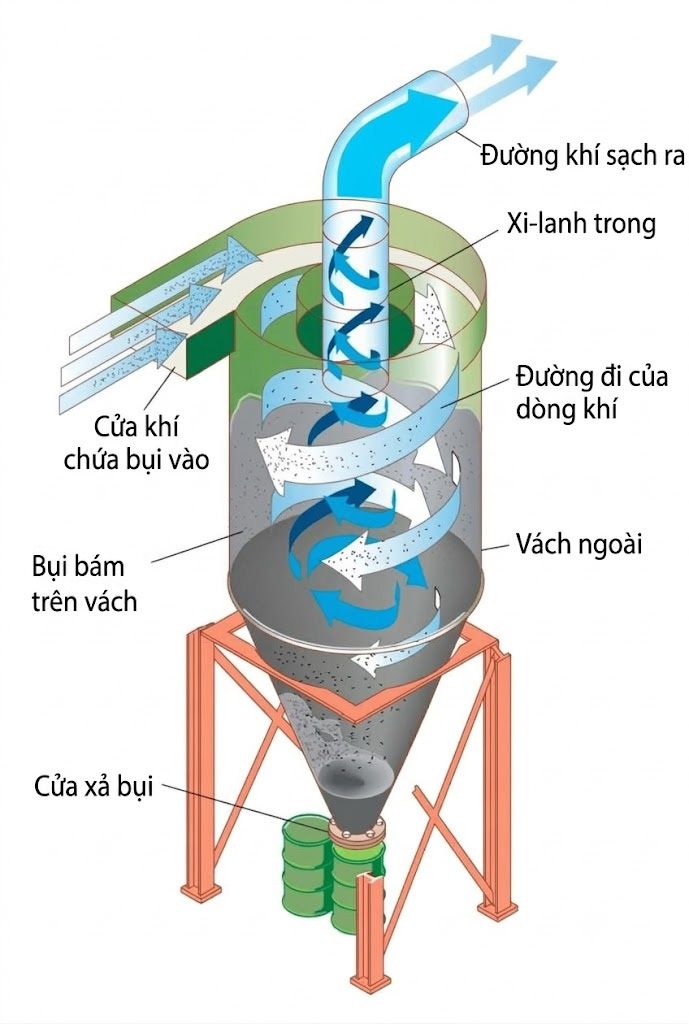

Cyclone tách bụi sơ cấp
Cyclone tạo chuyển động xoáy khiến các hạt bụi có quán tính lớn dịch chuyển về thành thiết bị và rơi xuống phễu thu. Thiết bị phù hợp với vai trò tiền xử lý bụi hiệu quả phụ thuộc phân bố kích thước hạt, tải lượng bụi, lưu lượng và thiết kế cyclone.

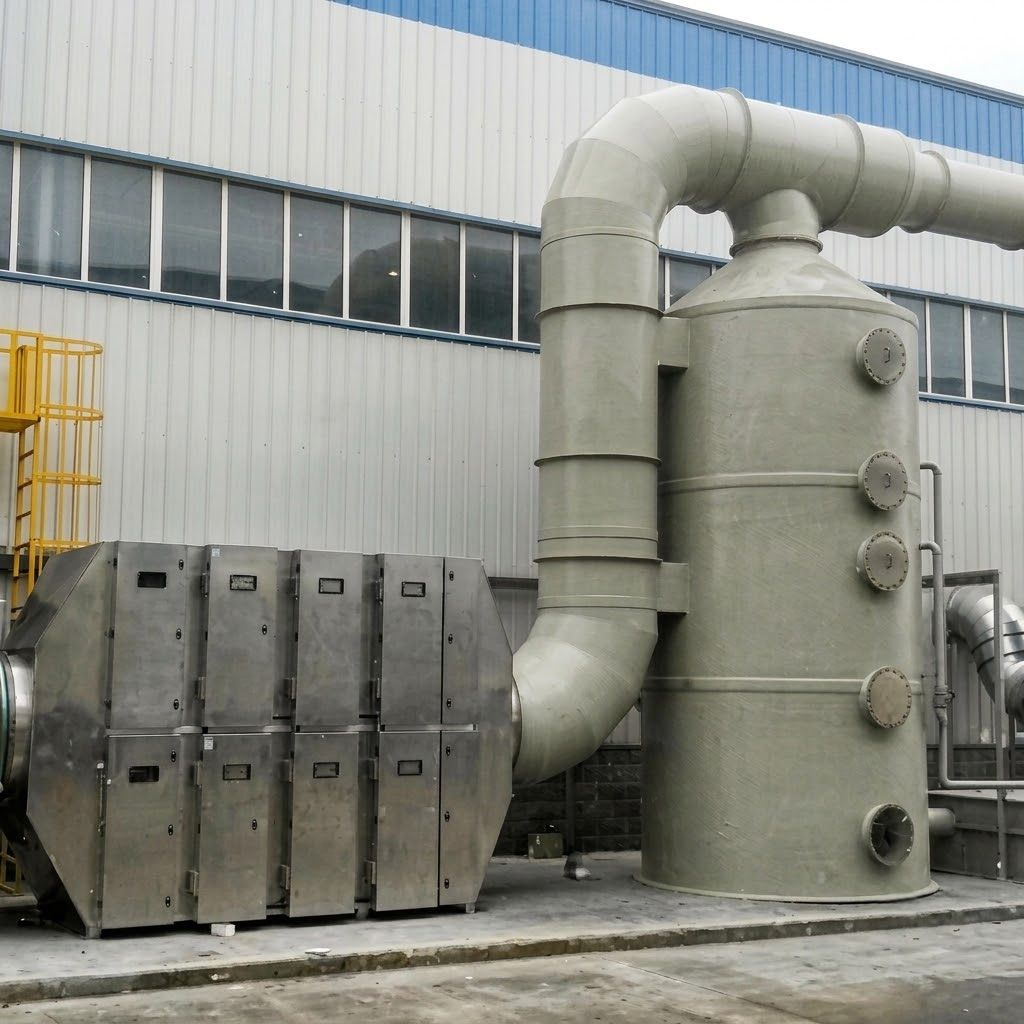

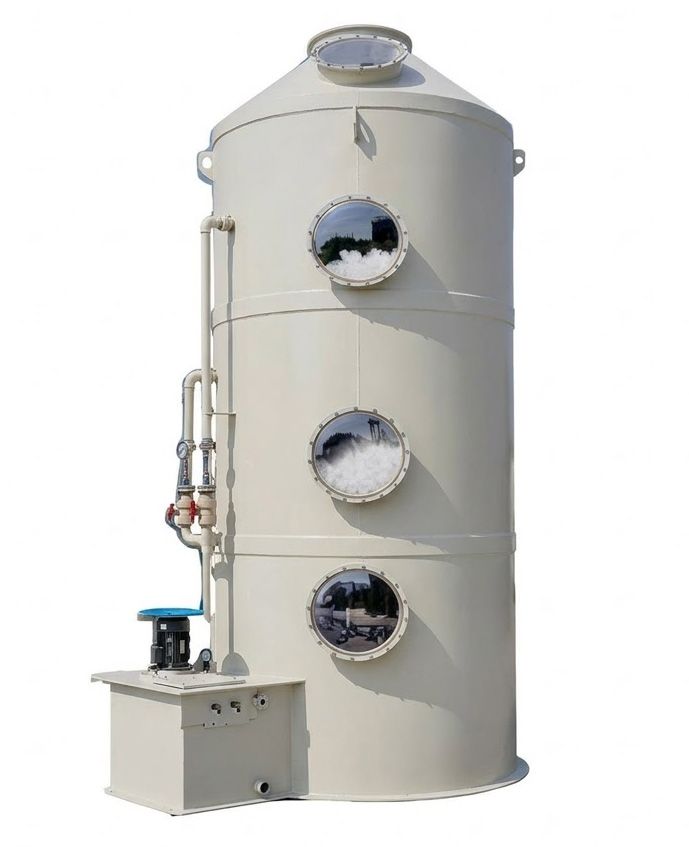

Tháp hấp thụ và hệ thống tuần hoàn dung dịch
Tháp hấp thụ cho dòng khí tiếp xúc với dung dịch xử lý, chẳng hạn dung dịch kiềm khi cần kiểm soát một số khí axit. Thiết bị có thể đi kèm bơm tuần hoàn, hệ thống phân phối dung dịch, bộ tách giọt và bể thu hồi. Cần tính toán vật liệu chịu ăn mòn, nước cấp, cặn bùn và nước thải phát sinh.

Quạt hút ly tâm, đường ống và ống khói
Quạt ly tâm duy trì lưu lượng khí qua toàn bộ tuyến xử lý. Khi lựa chọn quạt, phải đối chiếu lưu lượng yêu cầu với tổng tổn thất áp suất qua cyclone, bộ lọc, tháp xử lý, đường ống và phụ kiện. Công suất động cơ hoặc lưu lượng danh định riêng lẻ chưa đủ để khẳng định quạt phù hợp.
Vật liệu cánh quạt và vỏ quạt phải tương thích với nhiệt độ, độ ẩm và tính ăn mòn của khí ở vị trí lắp đặt. Đường ống, cửa kiểm tra, van và ống khói được bố trí để hạn chế rò rỉ, thuận tiện bảo dưỡng và đáp ứng yêu cầu của công trình.

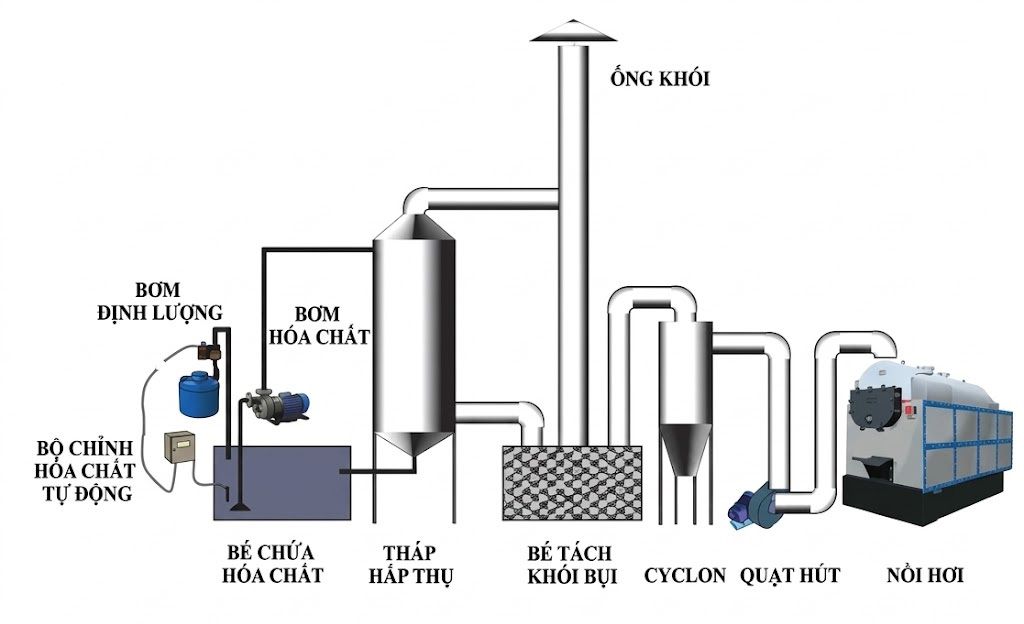

Sơ đồ nguyên lý hoạt động của hệ thống xử lý khí thải lò hơi
Dòng khí thải được dẫn từ lò hơi qua một hoặc nhiều công đoạn xử lý trước khi đưa đến ống khói. Tùy tính chất nguồn khí, sơ đồ có thể bố trí công đoạn giảm nhiệt, tách bụi sơ cấp, lọc bụi tinh hoặc hấp thụ khí axit.

Cấu hình xử lý bụi: Lò hơi → cyclone → điều hòa nhiệt độ khi cần → lọc bụi túi vải → quạt hút → ống khói. Phù hợp để xem xét khi bài toán trọng tâm là thu bụi và các điều kiện vận hành đáp ứng giới hạn của vật liệu lọc.
Cấu hình xử lý bụi kết hợp khí axit: Lò hơi → cyclone → tháp hấp thụ → tách giọt → quạt hút → ống khói. Với thiết bị xử lý ướt, cần tính thêm nước tuần hoàn, hóa chất, cặn bùn và nguy cơ ăn mòn.
Cấu hình nhiều công đoạn: Lò hơi → tách bụi thô → lọc bụi tinh → xử lý khí phù hợp → quạt hút → ống khói. Phương án này dùng khi nhiều nhóm chất ô nhiễm cần những cơ chế xử lý khác nhau. Vị trí từng thiết bị phải được tính toán về nhiệt độ, độ ẩm và trở lực.
Đây là các sơ đồ nguyên lý, không phải thiết kế dùng chung. Hệ thống xử lý SO2 không mặc nhiên xử lý được NOx hoặc CO khi các chất này cần kiểm soát, phải đánh giá giải pháp tương ứng.
Các giải pháp xử lý khí thải lò hơi hiện nay
Khí thải lò hơi công nghiệp (từ đốt than, củi, sinh khối hoặc dầu FO) chủ yếu chứa bụi mịn, SOx, NOx và CO. Hệ thống xử lý thường kết hợp nhiều công đoạn nhằm đáp ứng quy chuẩn kỹ thuật quốc gia về môi trường.
Giải pháp xử lý bụi
- Thiết bị lọc bụi ly tâm (Cyclone): Sử dụng lực ly tâm để tách các hạt bụi thô có kích thước lớn ra khỏi dòng khí. Phương pháp này cấu tạo đơn giản, chịu được nhiệt độ cao, thường đóng vai trò là bước lọc sơ cấp trước khi khí thải đi vào các hệ thống tinh lọc.
- Hệ thống lọc bụi túi vải (Baghouse Filter): Khí thải được dẫn qua các khung túi lọc bằng vải chuyên dụng (như PTFE, PPS). Giải pháp này đạt hiệu suất lọc bụi mịn rất cao. Cần kết hợp cơ chế giũ bụi bằng khí nén (Pulse-jet) để làm sạch túi định kỳ. Không phù hợp với dòng khí có độ ẩm cao hoặc nhiệt độ vượt ngưỡng chịu đựng của vật liệu lọc.
- Lọc bụi tĩnh điện (ESP): Ứng dụng điện trường cường độ cao để ion hóa các hạt bụi, khiến chúng bám vào các bản cực thu. ESP xử lý được lưu lượng khí lớn, chịu nhiệt độ cao và ít gây sụt áp, thường ứng dụng cho các lò hơi công suất lớn.
Giải pháp xử lý khí độc (SOx, NOx)
- Tháp hấp thụ hóa học (Wet Scrubber): Dòng khí thải được phun tiếp xúc ngược chiều với dung dịch hấp thụ, phổ biến nhất là sữa đá vôi Ca(OH)2 hoặc dung dịch NaOH. Phản ứng hóa học sẽ giữ lại SOx và tạo thành muối kết tủa hoặc dung dịch an toàn. Phương pháp này xử lý hiệu quả lưu huỳnh cho lò hơi đốt than đá hoặc dầu FO.
- Hệ thống khử NOx (SCR và SNCR): Công nghệ khử xúc tác chọn lọc (SCR) hoặc không xúc tác (SNCR) phun Amoniac (NH3) hoặc Ure vào dòng khí ở nhiệt độ cao. Hóa chất phản ứng với NOx tạo thành khí N2 và nước, làm giảm nồng độ khí thải độc hại.
Chọn công nghệ xử lý theo nhiên liệu và đặc tính khí thải
Đối với lò hơi đốt than, củi, trấu và sinh khối
Nhóm nhiên liệu rắn có thể tạo nhiều bụi thô và tro bay. Với nguồn khí có tải lượng bụi lớn, bố trí cyclone ở đầu tuyến giúp tách một phần hạt lớn và giảm tải cho công đoạn phía sau. Nếu yêu cầu kiểm soát bụi mịn nghiêm ngặt hơn, có thể bổ sung lọc bụi túi vải hoặc công nghệ phù hợp với nhiệt độ, độ ẩm và tính chất bụi.
Khi nhiên liệu có lưu huỳnh hoặc kết quả đánh giá cho thấy cần giảm SO2, hệ thống có thể bổ sung công đoạn hấp thụ bằng dung dịch thích hợp. Không nên mặc định mọi lò đốt sinh khối đều phát sinh SO2 ở cùng mức hoặc đều phải dùng một loại tháp rửa khí.
Đối với lò hơi đốt dầu và nhiên liệu khí
Với dầu FO/DO, cần chú ý đặc tính nhiên liệu, đặc biệt là hàm lượng lưu huỳnh, cùng các thông số bụi, SO2, NOx và CO. Lò sử dụng khí đốt thường phát sinh ít tro bay hơn lò đốt nhiên liệu rắn, nên việc lắp cyclone không phải lúc nào cũng cần thiết.
Trong các trường hợp này, kiểm soát điều kiện cháy và đánh giá chất ô nhiễm dạng khí có thể quan trọng hơn bổ sung thiết bị thu bụi. Cấu hình cuối cùng phải được xác định theo dữ liệu đo và quy chuẩn áp dụng.
Những thông số cần chuẩn bị trước khi thiết kế và báo giá
Cung cấp đầy đủ dữ liệu ngay từ đầu giúp xác định đúng quy mô hệ thống và tránh báo giá dựa trên một thông số đơn lẻ như công suất lò hơi.
- Nhiên liệu: Than, củi, trấu, sinh khối, dầu hoặc khí bổ sung đặc tính nhiên liệu khi có.
- Công suất lò: Công suất hơi thiết kế và mức tải vận hành thực tế.
- Lượng nhiên liệu tiêu thụ: Theo giờ, ca hoặc ngày sản xuất.
- Lưu lượng khí thải: Ghi rõ điều kiện đo và đơn vị m3/h hoặc Nm3/h.
- Nhiệt độ khí thải: Đo tại điểm dự kiến đấu nối và trước thiết bị nhạy nhiệt.
- Thành phần ô nhiễm: Kết quả quan trắc bụi, SO2, NOx, CO và các chỉ tiêu liên quan nếu có.
- Thời gian vận hành: Số giờ hoạt động, chế độ liên tục hoặc gián đoạn.
- Mặt bằng: Vị trí lắp đặt, kích thước, lối vận chuyển và không gian bảo trì.
- Hệ thống hiện có: Quạt, cyclone, tháp xử lý, đường ống hoặc ống khói có thể cần cải tạo.
- Yêu cầu đầu ra: Giấy phép môi trường, quy chuẩn áp dụng và yêu cầu của cơ sở.
Nếu chưa có dữ liệu khí thải, bước đầu cần xác định nội dung phải khảo sát, đo đạc hoặc tính toán bổ sung. Không nên chốt kích thước thiết bị và chi phí đầu tư từ công suất lò hơi mà bỏ qua lưu lượng, trở lực và thành phần ô nhiễm.
Các yếu tố ảnh hưởng đến chi phí và khả năng vận hành
Giá một hệ thống xử lý khí thải không thể xác định chính xác chỉ từ tên sản phẩm. Tổng mức đầu tư thay đổi theo công suất nguồn thải, số công đoạn xử lý, vật liệu chế tạo, vị trí lắp đặt và yêu cầu kỹ thuật.
| Yếu tố | Ảnh hưởng đến phương án |
|---|---|
| Lưu lượng và nhiệt độ | Quyết định kích thước thiết bị, tuyến ống, khả năng chịu nhiệt và chọn quạt |
| Loại bụi và khí ô nhiễm | Quyết định số công đoạn, vật liệu lọc và nhu cầu hóa chất |
| Điều kiện lắp đặt | Ảnh hưởng kết cấu bệ đỡ, thi công đường ống và khả năng tiếp cận bảo trì |
| Vận hành dài hạn | Phát sinh chi phí điện, nước, hóa chất, vật tư lọc và xử lý cặn |
Những lỗi cần tránh gồm chọn quạt thiếu cột áp, đưa khí quá nóng vào túi lọc, không dự phòng ăn mòn hoặc bỏ qua công đoạn xử lý nước thải của hệ thống hấp thụ ướt. Một phương án rẻ ở bước mua sắm chưa chắc tiết kiệm khi vận hành.
Quy chuẩn khí thải lò hơi cần đối chiếu
QCVN 19:2024/BTNMT được ban hành kèm Thông tư 45/2024/TT-BTNMT, có hiệu lực từ ngày 01/07/2025. Khi thiết kế hệ thống mới hoặc mở rộng, doanh nghiệp cần xác định nhóm nguồn thải, nhiên liệu, công suất, thông số ô nhiễm phải kiểm soát và giới hạn áp dụng theo quy định và hồ sơ môi trường của cơ sở.
Một số cơ sở hoặc dự án đáp ứng điều kiện chuyển tiếp trước ngày 01/07/2025 có thể tiếp tục áp dụng quy chuẩn cũ đến hết ngày 31/12/2031, trừ trường hợp có lộ trình sớm hơn theo quy định. Vì vậy, không thể mặc định toàn bộ lò hơi đều áp dụng cùng một cột giới hạn hoặc lấy QCVN 19:2009/BTNMT làm căn cứ hiện hành cho mọi trường hợp.
Việc xác định hệ thống có đáp ứng yêu cầu hay không phải dựa trên thông số áp dụng và kết quả đo kiểm phù hợp, không thể kết luận chỉ bằng sơ đồ công nghệ hoặc tình trạng khói nhìn thấy bằng mắt.
Phạm vi tư vấn, thiết kế và thi công hệ thống tại Nextfan
Nextfan triển khai các giải pháp xử lý khí thải công nghiệp với phạm vi công việc được xác định theo nguồn phát thải và yêu cầu từng công trình. Đối với hệ thống xử lý khí thải lò hơi, các hạng mục chính gồm tư vấn lựa chọn công nghệ, thiết kế kỹ thuật, chế tạo hoặc cung cấp thiết bị, thi công lắp đặt, chạy thử và hướng dẫn vận hành.
- Khảo sát và tư vấn: Thu thập công suất lò, nhiên liệu, lưu lượng, nhiệt độ, các chất ô nhiễm và điều kiện mặt bằng để xác định yêu cầu xử lý.
- Thiết kế phương án: Xây dựng sơ đồ công nghệ, xác định các công đoạn tách bụi hoặc xử lý khí và tính toán đường ống, lưu lượng, trở lực, quạt hút.
- Thiết bị và gia công: Bố trí các hạng mục phù hợp như cyclone, hệ thống lọc bụi, tháp hấp thụ, quạt ly tâm, đường ống và phụ kiện theo thiết kế được thống nhất.
- Lắp đặt và hiệu chỉnh: Kiểm tra kết nối các thiết bị, chạy thử, điều chỉnh chế độ hút và đánh giá những thông số vận hành cần thiết.
- Bàn giao và hướng dẫn: Trao đổi cách vận hành, vệ sinh và bảo dưỡng các công đoạn xử lý phạm vi tài liệu và dịch vụ cụ thể được thống nhất theo dự án.
Thế mạnh thiết bị của Nextfan gắn với quạt hút ly tâm, hệ thống hút lọc bụi và các hạng mục xử lý khí thải. Khi xây dựng phương án lò hơi, quạt không được chọn tách rời mà cần phối hợp với công nghệ lọc, đường ống và điều kiện nhiệt độ thực tế.
Năng lực triển khai và các hạng mục kỹ thuật tại Nextfan
Đối với một công trình lò hơi, chất lượng phương án cần được thể hiện bằng tài liệu và các thông số kỹ thuật có thể kiểm tra. Nextfan xây dựng giải pháp từ dữ liệu nguồn khí và điều kiện lắp đặt, đồng thời xem xét sự phối hợp giữa thiết bị thu bụi, xử lý khí, quạt hút và ống khói.
Trước khi quyết định đầu tư, chủ nhà máy nên đối chiếu những hạng mục sau trong phương án được trao đổi:
- Sơ đồ xử lý: Thể hiện rõ dòng khí đi qua công đoạn nào và mục đích của từng công đoạn.
- Thông số thiết kế: Lưu lượng, nhiệt độ, tổn thất áp suất, yêu cầu vật liệu và điểm làm việc dự kiến của quạt.
- Bố trí công trình: Vị trí đặt thiết bị, đường ống, lối bảo dưỡng và điều kiện kết nối với lò hơi hiện hữu.
- Yêu cầu vận hành: Điện, nước, hóa chất nếu có, thu gom bụi hoặc bùn và bảo trì định kỳ.
- Tiêu chí nghiệm thu: Những thông số vận hành và chỉ tiêu khí thải đầu ra cần được kiểm tra theo hồ sơ pháp lý tương ứng.

Với các công trình cải tạo hệ thống cũ, bước đánh giá còn cần xác định thiết bị nào giữ lại được và công đoạn nào phải bổ sung. Cách tiếp cận này giúp tránh thay thế toàn bộ thiết bị khi vấn đề thực tế chỉ nằm ở một phần của dây chuyền.
Liên hệ Nextfan để trao đổi phương án xử lý khí thải lò hơi
Doanh nghiệp cần tư vấn hệ thống mới hoặc cải tạo hệ thống đang vận hành có thể liên hệ Nextfan qua hotline 0913.834.085. Khi trao đổi, nên chuẩn bị loại nhiên liệu, công suất lò, lưu lượng hoặc nhiệt độ khí thải, kết quả quan trắc nếu có và sơ đồ mặt bằng lắp đặt.
Lựa chọn hệ thống xử lý khí thải lò hơi phù hợp cần giải quyết đúng chất ô nhiễm, đáp ứng điều kiện làm việc của thiết bị và tuân thủ yêu cầu môi trường áp dụng. Việc xác định đầy đủ thông số ngay từ đầu là cơ sở để thiết kế khả thi và kiểm soát chi phí vận hành về lâu dài.
